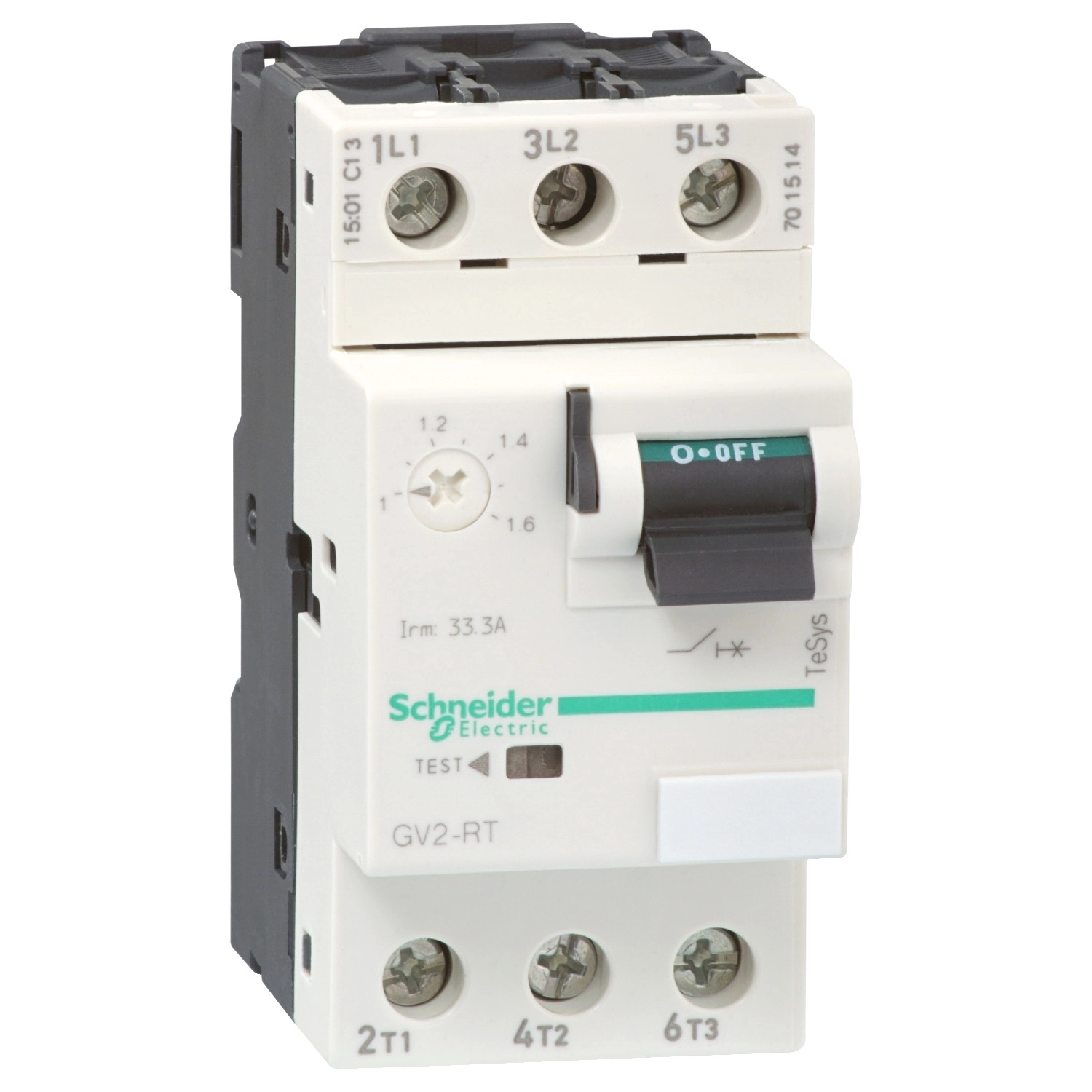

A Schneider Electric TeSys Deca termékcsaládjába tartozó GV2RT14 egy professzionális motorvédő kapcsoló, amely a megbízható és hosszú élettartamú motor áramkörvédelemre lett tervezve. Ez a 3-pólusú motorvédő megszakító 6-10A között állítható termikus védelemmel rendelkezik, és kiváló megoldást nyújt különböző ipari alkalmazásokhoz, különösen motorvédelmi és transzformátorvédelmi területeken.
A GV2RT14 motorvédő megszakító termikus-mágneses kioldó technológiával működik, amely kettős védelmet biztosít: a termikus védelem a túlterhelés ellen, míg a mágneses kioldó a rövidzárlat ellen véd. A beállítható termikus védelem 6-10A tartományban szabályozható az IEC 60947-2 szabványnak megfelelően, míg a mágneses kioldási áram 200A. A kapcsoló működtetése billenőkarral történik, ami egyszerű és megbízható kezelést tesz lehetővé a mindennapi használat során. A csavaros kapocskialakítás megkönnyíti a vezetékek csatlakoztatását, és 1-6 mm² tömör, 1,5-6 mm² rugalmas kábelvég nélküli, valamint 1-4 mm² rugalmas kábelvéggel ellátott vezetékek fogadására alkalmas.
A GV2RT14 rendkívül sokoldalú motorteljesítmény-tartományban használható: 220/230V AC feszültségen 1,5-2,2 kW, 400/415V AC feszültségen 3-4 kW, 440V AC feszültségen 4 kW, 500V AC feszültségen 4-5,5 kW, valamint 690V AC feszültségen 5,5-7,5 kW motorok védelmére alkalmas. Transzformátorok védelme esetén 230/240V AC feszültségnél 2,5 kW, 400/415V AC feszültségnél 4-5 kW, 440V AC feszültségnél 5 kW, 500V AC feszültségnél 5-6,3 kW teljesítményhatárig használható. A megszakító kiemelkedő megszakítóképességgel rendelkezik: 220/230V AC és 400/415V AC feszültségen 100 kA, 440V AC feszültségen 15 kA, 500V AC feszültségen 10 kA, 690V AC feszültségen pedig 3 kA Icu értékkel az IEC 60947-2 szabványnak megfelelően.
A GV2RT14 motorvédő kapcsoló többféle felszerelési lehetőséget kínál: felszerelhető 35 mm-es szimmetrikus DIN-sínre közvetlenül, panel-szerelés adapter lemez (GV2AF02) segítségével, előre hornyolt AM1 PA lemezre, vagy DZ5 MB sínekre. Kompakt méretei (szélesség: 45 mm, magasság: 89 mm, mélység: 78,5 mm) lehetővé teszik a helytakarékos elhelyezést kapcsolószekrényekben vagy más elosztó rendszerekben. A termék számos nemzetközi tanúsítvánnyal rendelkezik, többek között CCC, UL, CSA, EAC, LROS, BV és UKCA minősítésekkel. Az IP20-as védettségnek köszönhetően védett az ujjal való érintés ellen, míg a mechanikai robusztusságot a 30 Gn, 11 ms ütésállóság és 5 Gn, 5-150 Hz rezgésállóság biztosítja. A készülék -20°C és +60°C közötti környezeti hőmérsékleti tartományban üzemeltethető, és 2000 méteres tengerszint feletti magasságig használható.
Schneider Electric TeSys - GV2RT14 - Motorvédő kapcsoló 6 - 10A műszaki adatok
Főbb jellemzők
Termékcsalád: TeSys Deca
Terméknév: TeSys GV2
Termék típusa: Motorvédő kapcsoló
Eszköz rövid neve: GV2RT
Alkalmazás: Motorvédelem, Transzformátor
Kioldó egység technológiája: Termikus-mágneses
Általános jellemzők
Pólusok: 3P
Hálózat típusa: AC
Felhasználási kategória: A kategória az IEC 60947-2 szerint, AC-3 az IEC 60947-4-1 szerint, AC-3e az IEC 60947-4-1 szerint
Hálózati frekvencia: 50/60 Hz az IEC 60947-2 szerint
Motorteljesítmény és védelem
Névleges áram [In]: 10 A
Termikus védelem beállítási tartománya: 6...10 A az IEC 60947-2 szerint
Mágneses kioldási áram: 200 A
Konvencionális szabad levegő termikus áram [Ith]: 10 A az IEC 60947-2 szerint
Motor teljesítmény (magas indítóáramú):
1,5 kW 220/230 V AC 50/60 Hz
2,2 kW 220/230 V AC 50/60 Hz
3 kW 400/415 V AC 50/60 Hz
4 kW 400/415 V AC 50/60 Hz
4 kW 440 V AC 50/60 Hz
4 kW 500 V AC 50/60 Hz
5,5 kW 500 V AC 50/60 Hz
5,5 kW 690 V AC 50/60 Hz
7,5 kW 690 V AC 50/60 Hz
Transzformátor védelem:
2,5 kW 230/240 V AC 50/60 Hz
4 kW 400/415 V AC 50/60 Hz
5 kW 400/415 V AC 50/60 Hz
5 kW 440 V AC 50/60 Hz
5 kW 500 V AC 50/60 Hz
6,3 kW 500 V AC 50/60 Hz
Megszakító képesség
Megszakító képesség:
100 kA Icu 220/230 V AC 50/60 Hz az IEC 60947-2 szerint
100 kA Icu 400/415 V AC 50/60 Hz az IEC 60947-2 szerint
15 kA Icu 440 V AC 50/60 Hz az IEC 60947-2 szerint
10 kA Icu 500 V AC 50/60 Hz az IEC 60947-2 szerint
3 kA Icu 690 V AC 50/60 Hz az IEC 60947-2 szerint
Elektromos paraméterek
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges szigetelési feszültség [Ui]: 690 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az IEC 60947-2 szerint
Szigetelésre alkalmasság: Igen, az IEC 60947-1 szerint
Teljesítmény-disszipáció pólusonként: 2,5 W
Tartósság és élettartam
Mechanikai élettartam: 100000 ciklus
Elektromos élettartam: 100000 ciklus AC-3 esetén 415 V In, 100000 ciklus AC-3e esetén 415 V In
Névleges üzem: Megszakítás nélküli az IEC 60947-4-1 szerint
Csatlakoztatás és rögzítés
Csatlakozások - sorkapcsok:
Tápáramkör: csavaros sorkapocs 2 kábel(ek) 1...6 mm² tömör
Tápáramkör: csavaros sorkapocs 2 kábel(ek) 1,5...6 mm² rugalmas kábelvég nélkül
Tápáramkör: csavaros sorkapocs 2 kábel(ek) 1...4 mm² rugalmas kábelvéggel
Meghúzási nyomaték: 1,7 N.m - csavaros sorkapcson
Rögzítési mód:
35 mm szimmetrikus DIN sín: bepattintható
Panel: csavarozható (adapter lemezzel)
Szerelési pozíció: Vízszintes, Függőleges
Méretek
Szélesség: 45 mm
Magasság: 89 mm
Mélység: 78,5 mm
Környezeti feltételek
Szabványok: EN/IEC 60947-2, EN/IEC 60947-4-1
Termék tanúsítványok: CCC, UL, CSA, EAC, LROS (Lloyds hajózási regiszter), BV, UKCA
IK védettségi fokozat: IK04
IP védettségi fokozat: IP20 az IEC 60529 szerint
Klimatikus ellenállás: megfelel az IACS E10-nek
Tárolási környezeti hőmérséklet: -40...80 °C
Tűzállóság: 960 °C az IEC 60695-2-11 szerint
Üzemi környezeti hőmérséklet: -20...60 °C
Mechanikai robusztusság:
Ütések: 30 Gn 11 ms-ig
Rezgések: 5 Gn, 5...150 Hz
Üzemi magasság: <= 2000 m
Vezérlés típusa: Billenőkar
