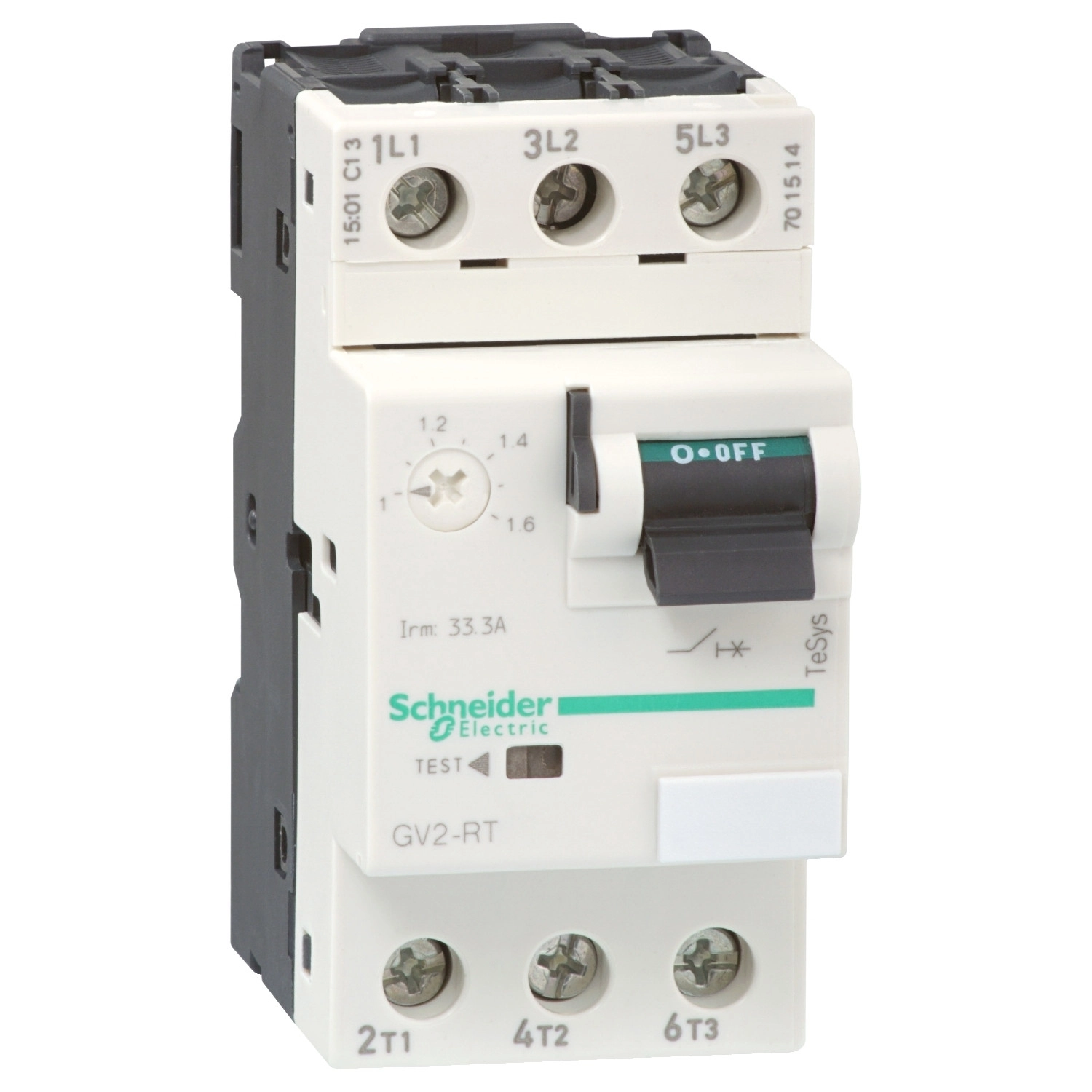

A Schneider Electric TeSys Deca GV2RT10 motorvédő kapcsoló egy professzionális megoldás ipari motorok védelmére, amely kombinálja a megbízhatóságot és a sokoldalúságot. Ez a 3 pólusú motorvédő 4-6,3A névleges áramtartományban működik, termikus-mágneses kioldási technológiával, és csavaros csatlakozókkal, valamint praktikus kapcsolókarral van ellátva a könnyű kezelhetőség érdekében.
A TeSys GV2RT10 motorvédő kifejezetten a nagy indulóáramú motorok védelmére tervezték. Rendkívül széles alkalmazási körben használható: 220/230V AC hálózaton akár 1,1 kW, 400/415V AC rendszereken 2,2 kW, míg 690V AC hálózaton 4 kW teljesítményű motorokat képes megbízhatóan védeni. Transzformátor védelmi alkalmazásban még nagyobb teljesítményt biztosít: 690V AC hálózaton akár 6,3 kW-ig. A termék kiemelkedő megszakítóképességgel rendelkezik - 220/230V és 400/415V AC hálózaton akár 100 kA, 440V és 500V AC esetén 50 kA, míg 690V AC mellett 3 kA értékkel. Ez a kiemelkedő teljesítmény biztosítja, hogy a GV2RT10 motorvédő kapcsoló a legváratlanabb túláram esetén is képes megvédeni a csatlakoztatott berendezéseket.
A GV2RT10 motorvédő termikus kioldási tartománya 4-6,3A között állítható, míg mágneses kioldási árama 138A. Névleges üzemi feszültsége 690V AC 50/60 Hz, névleges szigetelési feszültsége szintén 690V AC, valamint 6 kV névleges lökőfeszültség-állósággal rendelkezik az IEC 60947-2 szabvány szerint. A termék alkalmas leválasztásra és megfelel az IEC 60947-1 szabványnak. Pólusonkénti teljesítményleadása 2,5W, a mechanikai élettartama 100000 kapcsolási ciklus, míg elektromos élettartama AC-3 és AC-3e felhasználási kategóriában egyaránt 100000 ciklus 415V mellett.
Az eszköz csatlakoztatása rendkívül rugalmas: a tápáramkör csavaros kapcsokkal rendelkezik, és alkalmas 2 db 1-6 mm² tömör, 2 db 1,5-6 mm² sodrott érvéghüvely nélküli, valamint 2 db 1-4 mm² sodrott érvéghüvelyes kábel fogadására. A csatlakozó csavarok meghúzási nyomatéka 1,7 Nm. Rögzítése többféle módon történhet: 35 mm-es szimmetrikus DIN sínre pattintható, vagy panelre csavarozható (adapter lemezzel). Az eszköz beépíthető vízszintesen és függőlegesen is. Méretei kompaktak: szélessége 45 mm, magassága 89 mm, mélysége 78,5 mm.
A GV2RT10 megfelel számos nemzetközi szabványnak, beleértve az EN/IEC 60947-2 és EN/IEC 60947-4-1 előírásokat. Számos tanúsítvánnyal rendelkezik, mint a CCC, UL, CSA, EAC, LROS, BV és UKCA. Védettségi fokozata IP20 az IEC 60529 szerint, míg ütésállósági foka IK04. Az eszköz különösen robusztus kialakítású, ellenáll a 30Gn, 11ms időtartamú ütéseknek és az 5Gn, 5-150 Hz rezgéseknek. Használható -20°C és +60°C közötti üzemi hőmérsékleten, és maximum 2000 m tengerszint feletti magasságon.
TeSys GV2RT10 műszaki adatok
Fő jellemzők
Termékcsalád: TeSys Deca
Terméknév: TeSys GV2
Termék típusa: Motorvédő kapcsoló
Eszköz rövid neve: GV2RT
Alkalmazás: Motorvédelem, Transzformátorvédelem
Kioldó egység technológiája: Termikus-mágneses
Műszaki adatok
Pólusok: 3P
Hálózat típusa: AC
Felhasználási kategória: A kategória az IEC 60947-2 szerint, AC-3 az IEC 60947-4-1 szerint, AC-3e az IEC 60947-4-1 szerint
Hálózati frekvencia: 50/60 Hz az IEC 60947-2 szerint
Névleges áram [In]: 6,3 A
Termikus védelmi beállítási tartomány: 4...6,3 A az IEC 60947-2 szerint
Mágneses kioldási áram: 138 A
Konvencionális szabad légköri termikus áram [Ith]: 6,3 A az IEC 60947-2 szerint
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges szigetelési feszültség [Ui]: 690 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az IEC 60947-2 szerint
Alkalmasság leválasztásra: Igen, az IEC 60947-1 szerint
Motorteljesítmény
220/230 V AC 50/60 Hz: 1,1 kW (motorvédelem nagy indulóáram esetén)
400/415 V AC 50/60 Hz: 2,2 kW (motorvédelem nagy indulóáram esetén)
440 V AC 50/60 Hz: 2,2 kW és 3 kW (motorvédelem nagy indulóáram esetén)
500 V AC 50/60 Hz: 3 kW (motorvédelem nagy indulóáram esetén)
690 V AC 50/60 Hz: 4 kW (motorvédelem nagy indulóáram esetén)
Transzformátorvédelem
230/240 V AC 50/60 Hz: 1,6 kW és 2 kW
400/415 V AC 50/60 Hz: 2,5 kW
440 V AC 50/60 Hz: 2,5 kW és 4 kW
500 V AC 50/60 Hz: 4 kW
690 V AC 50/60 Hz: 4 kW, 5 kW és 6,3 kW
Megszakítóképesség
220/230 V AC 50/60 Hz: 100 kA Icu az IEC 60947-2 szerint
400/415 V AC 50/60 Hz: 100 kA Icu az IEC 60947-2 szerint
440 V AC 50/60 Hz: 50 kA Icu az IEC 60947-2 szerint
500 V AC 50/60 Hz: 50 kA Icu az IEC 60947-2 szerint
690 V AC 50/60 Hz: 3 kA Icu az IEC 60947-2 szerint
Tartósság és teljesítmény
Teljesítményleadás pólusonként: 2,5 W
Mechanikai élettartam: 100000 ciklus
Elektromos élettartam: 100000 ciklus AC-3 és AC-3e esetén 415 V mellett
Névleges szolgálat: Megszakítás nélküli az IEC 60947-4-1 szerint
Csatlakozások és rögzítés
Csatlakozók: Tápáramkör: csavaros kapocs, 2 kábel(ek) 1...6 mm² tömör, 2 kábel(ek) 1,5...6 mm² hajlékony érvéghüvely nélkül, 2 kábel(ek) 1...4 mm² hajlékony érvéghüvellyel
Meghúzási nyomaték: 1,7 N.m - a csavaros kapcsoknál
Rögzítési mód: 35 mm-es szimmetrikus DIN sínre pattintható, Panelre csavarozható (adapter lemezzel)
Beszerelési pozíció: Vízszintes, Függőleges
Méretek
Szélesség: 45 mm
Magasság: 89 mm
Mélység: 78,5 mm
Környezeti paraméterek
Szabványok: EN/IEC 60947-2, EN/IEC 60947-4-1
Védelmi fokozat (IK): IK04
Védelmi fokozat (IP): IP20 az IEC 60529 szerint
Klimatikus ellenállás: megfelel az IACS E10-nek
Tárolási hőmérséklet: -40...80 °C
Üzemi hőmérséklet: -20...60 °C
Mechanikai robusztusság: Ütések: 30 Gn 11 ms-ig, Rezgések: 5 Gn, 5...150 Hz
Üzemi tengerszint feletti magasság: <= 2000 m
