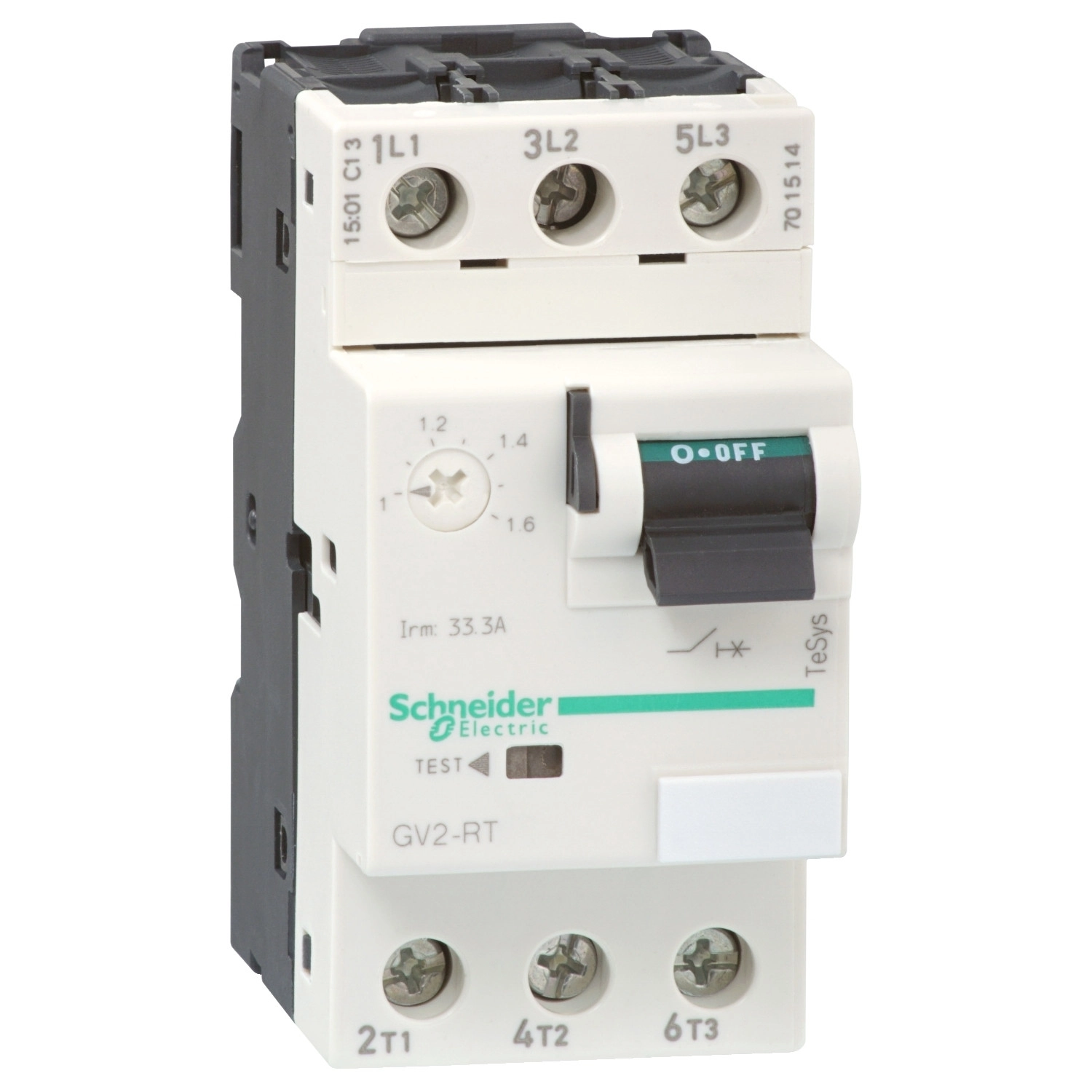

A Schneider Electric TeSys GV2RT08 motorvédő kapcsoló egy professzionális, ipari minőségű eszköz, amely kifejezetten motorok és transzformátorok védelmére lett kifejlesztve. A TeSys Deca termékcsalád részeként tervezték, egyesítve a megbízhatóságot és a sokoldalú felhasználhatóságot kompakt kivitelben. A GV2RT08 modell 3 pólusú kialakítású, és 2,5-4A közötti állítható termikus védelmi tartománnyal rendelkezik.
Ez a motorvédő kapcsoló 50/60 Hz-es AC hálózatokhoz tervezték, és különösen hatékony a nagy indítóáramú motorok védelmében. A GV2RT08 többféle névleges teljesítményű motorhoz alkalmazható: 0,55 kW és 0,75 kW 220/230V AC-nál, 1,1 kW és 1,5 kW 400/415V AC-nál, továbbá 1,5 kW 440V AC-nál, 1,5 kW és 2,2 kW 500V AC-nál, valamint 2,2 kW és 3 kW 690V AC-nál, minden esetben magas indítóáramú motor védelmére. Transzformátorok védelme esetén szintén számos teljesítménykategóriához alkalmazható: 1 kW 230/240V AC-nál, 1,6 kW és 2 kW 400/415V és 440V AC-nál, 2 kW és 2,5 kW 500V AC-nál, valamint 2,5 kW 690V AC-nál.
A készülék kiemelkedő szakítóképességgel rendelkezik: 220/230V, 400/415V, 440V és 500V AC feszültségnél egyaránt 100 kA Icu értékkel, míg 690V AC-nál 3 kA Icu értékkel, megfelelve az IEC 60947-2 szabványnak. A termikus-mágneses kioldó technológiájának köszönhetően kettős védelmet nyújt: túlterhelés ellen termikus kioldóval, rövidzárlat ellen pedig mágneses kioldóval, amelynek áramerőssége 78A. A névleges üzemi áram (In) 4A, a konvencionális szabad levegőáramú termikus áramerősség (Ith) szintén 4A az IEC 60947-2 szabványnak megfelelően. A kapcsoló az IEC 60947-2 szerint A kategóriának, valamint az IEC 60947-4-1 szerint AC-3 és AC-3e kategóriáknak felel meg.
A GV2RT08 praktikus kialakítású, billentyűs működtetéssel és csavaros kapcsokkal rendelkezik. A kapcsok 2 kábel csatlakoztatását teszik lehetővé, amelyek lehetnek 1-6 mm² tömör, 1,5-6 mm² rugalmas kábelvég nélküli, vagy 1-4 mm² rugalmas kábelvéggel ellátott vezetékek. A csavaros kapcsok meghúzási nyomatéka 1,7 Nm. A kapcsoló többféleképpen is felszerelhető: 35 mm-es szimmetrikus DIN sínre pattintható, vagy adaptersín segítségével panelre csavarozható, illetve előre hasított AM1 PA lapra vagy DZ5 MB sínekre is szerelhető. A készülék vízszintes és függőleges pozícióban egyaránt felszerelhető. Méretei: 45 mm széles, 89 mm magas és 78,5 mm mély, így kompakt kialakításának köszönhetően könnyen beépíthető kapcsolószekrényekbe is.
Schneider Electric TeSys - GV2RT08 - Motorvédő kapcsoló 4A - es nagy indítóáramra műszaki adatok
Főbb jellemzők
Terméknév: TeSys GV2
Termékcsalád: TeSys Deca
Termék típusa: Motorvédő kapcsoló
Eszköz rövidítése: GV2RT
Kioldóegység technológiája: Termikus-mágneses
Alkalmazási területek
Alkalmazás: Motorvédelem, Transzformátorvédelem
Műszaki paraméterek
Pólusok: 3P
Hálózati típus: AC
Hálózati frekvencia: 50/60 Hz az IEC 60947-2 szerint
Felhasználási kategória: A kategória az IEC 60947-2 szerint, AC-3 az IEC 60947-4-1 szerint, AC-3e az IEC 60947-4-1 szerint
Névleges áram [In]: 4 A
Termikus védelem beállítási tartománya: 2,5-4 A az IEC 60947-2 szerint
Mágneses kioldási áram: 78 A
Konvencionális szabad levegőáramú termikus áram [Ith]: 4 A az IEC 60947-2 szerint
Védettség és szakítóképesség
Szakítóképesség: 100 kA Icu 220/230 V AC 50/60 Hz-nél az IEC 60947-2 szerint
100 kA Icu 400/415 V AC 50/60 Hz-nél az IEC 60947-2 szerint
100 kA Icu 440 V AC 50/60 Hz-nél az IEC 60947-2 szerint
100 kA Icu 500 V AC 50/60 Hz-nél az IEC 60947-2 szerint
3 kA Icu 690 V AC 50/60 Hz-nél az IEC 60947-2 szerint
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges szigetelési feszültség [Ui]: 690 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az IEC 60947-2 szerint
Szigetelési alkalmasság: Igen, az IEC 60947-1 szerint
IP védettségi fokozat: IP20 az IEC 60529 szerint
IK ütésállósági fokozat: IK04
Motorteljesítmények nagy indítóáramú motorvédelemhez
0,55 kW 220/230 V AC 50/60 Hz-nél
0,75 kW 220/230 V AC 50/60 Hz-nél
1,1 kW 400/415 V AC 50/60 Hz-nél
1,5 kW 400/415 V AC 50/60 Hz-nél
1,5 kW 440 V AC 50/60 Hz-nél
1,5 kW 500 V AC 50/60 Hz-nél
2,2 kW 500 V AC 50/60 Hz-nél
2,2 kW 690 V AC 50/60 Hz-nél
3 kW 690 V AC 50/60 Hz-nél
Transzformátor teljesítmények transzformátorvédelemhez
1 kW 230/240 V AC 50/60 Hz-nél
1,6 kW 400/415 V AC 50/60 Hz-nél
2 kW 400/415 V AC 50/60 Hz-nél
1,6 kW 440 V AC 50/60 Hz-nél
2 kW 440 V AC 50/60 Hz-nél
2 kW 500 V AC 50/60 Hz-nél
2,5 kW 500 V AC 50/60 Hz-nél
2,5 kW 690 V AC 50/60 Hz-nél
Mechanikai jellemzők
Működtetés típusa: Billentyűs
Csatlakozók - kapcsok: Tápáramkör: csavaros kapocs 2 kábel(ek) 1...6 mm²tömör
Tápáramkör: csavaros kapocs 2 kábel(ek) 1,5...6 mm²rugalmas kábelvég nélkül
Tápáramkör: csavaros kapocs 2 kábel(ek) 1...4 mm²rugalmas kábelvéggel
Meghúzási nyomaték: 1,7 N.m - csavaros kapcsokon
Rögzítési mód: 35 mm-es szimmetrikus DIN sín: pattintható
Panel: csavarozott (adaptersínnel)
Szerelési pozíció: Vízszintes, Függőleges
Szélesség: 45 mm
Magasság: 89 mm
Mélység: 78,5 mm
Tartósság
Mechanikai élettartam: 100000 ciklus
Elektromos élettartam: 100000 ciklus AC-3 esetén 415 V In-nél
100000 ciklus AC-3e esetén 415 V In-nél
Besorolás: Megszakítás nélküli az IEC 60947-4-1 szerint
Környezeti jellemzők
Szabványok: EN/IEC 60947-2, EN/IEC 60947-4-1
Termék tanúsítványok: CCC, UL, CSA, EAC, LROS (Lloyds register of shipping), BV, UKCA
Klimatikus állóság: IACS E10 szerint
Környezeti tárolási hőmérséklet: -40...80 °C
Tűzállóság: 960 °C az IEC 60695-2-11 szerint
Környezeti működési hőmérséklet: -20...60 °C
Mechanikai robusztusság: Ütések: 30 Gn 11 ms-ig
Rezgések: 5 Gn, 5...150 Hz
Üzemi magasság: <= 2000 m
