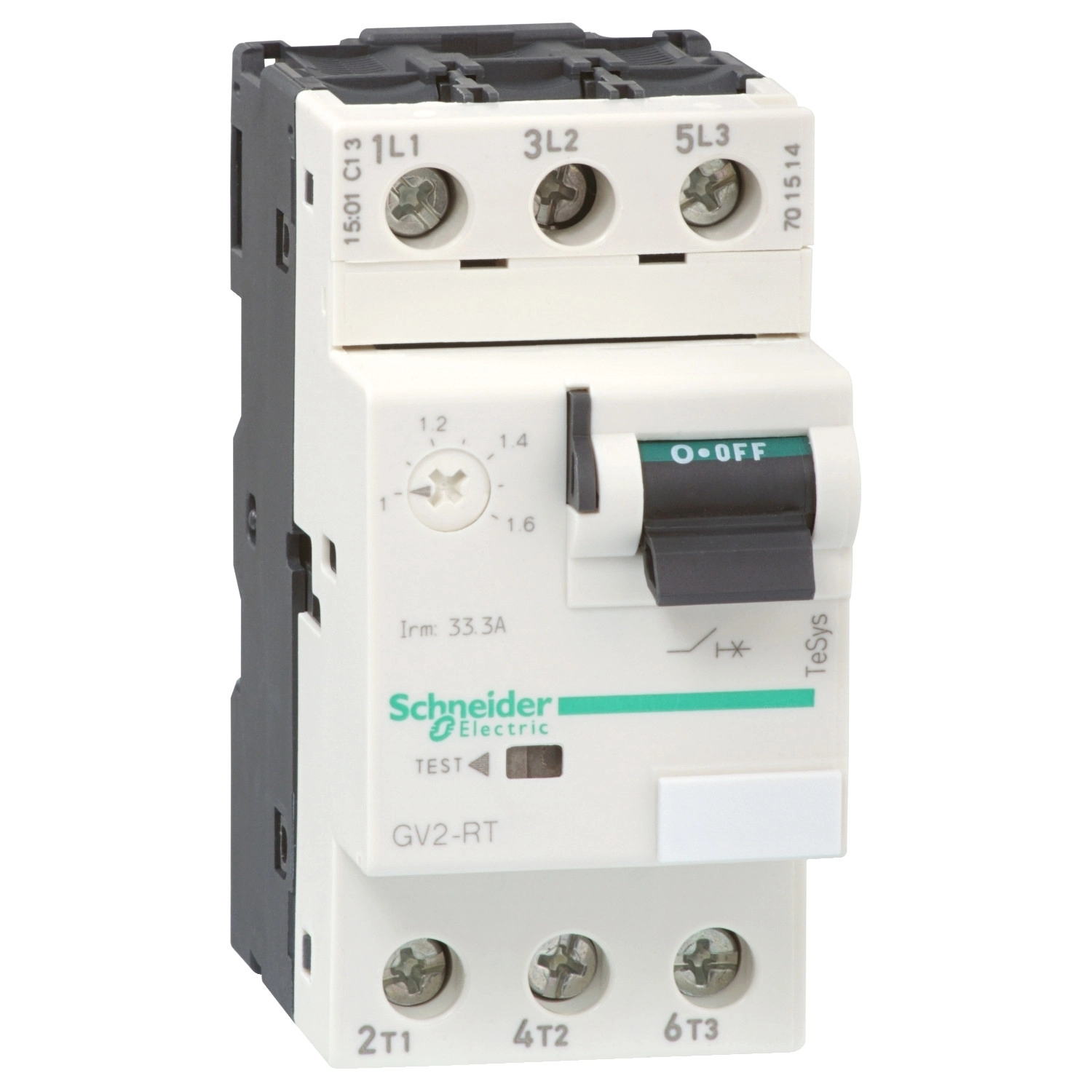

A Schneider Electric TeSys Deca GV2RT07 motorvédő kapcsoló egy kiváló minőségű, 3-pólusú védelmi eszköz, amely hatékony megoldást kínál motorok és transzformátorok védelmére. Ez a kompakt kivitelű termék egyesíti magában a hőmágneses kioldó technológiát, amely kettős védelmet biztosít: termikus védelmet túlterhelés ellen és mágneses védelmet rövidzárlat ellen. A GV2RT07 modell 1,6-2,5 A áramerősség tartományban állítható, így optimálisan illeszthető a védendő berendezés jellemzőihez.
A TeSys GV2RT07 kapcsolót elsősorban motorvédelemre tervezték, különösen magas indítóáramú alkalmazásokhoz. Széles teljesítménytartományban alkalmazható: 220/230V AC hálózaton 0,37 kW, 400/415V AC hálózaton 0,75 kW, 440V AC hálózaton 0,75-1,1 kW, 500V AC hálózaton 1,1 kW, valamint 690V AC hálózaton 1,5 kW teljesítményű motorok védelmére. Emellett transzformátorok védelemére is kiválóan alkalmas: 230/240V AC hálózaton 0,63 kW, 400/415V AC hálózaton 1 kW, 500V AC hálózaton 1,6 kW, továbbá 690V AC hálózaton 1,6-2 kW teljesítményig. A kapcsoló 50/60 Hz hálózati frekvencián működik, az IEC 60947-2 szabványnak megfelelően.
A GV2RT07 kiemelkedő megszakítóképességgel rendelkezik: 220/230V AC, 400/415V AC, 440V AC és 500V AC hálózatokon egyaránt 100 kA, míg 690V AC hálózaton 3 kA az Icu értéke, az IEC 60947-2 szabványnak megfelelően. A névleges üzemi árama (In) 2,5 A, a konvencionális szabad levegőn mért termikus árama (Ith) szintén 2,5 A. A mágneses kioldási áram 51 A, amely megfelelő védelmet biztosít rövidzárlatok ellen. A termék kategória A felhasználási kategóriába tartozik az IEC 60947-2 szerint, valamint megfelel az AC-3 és AC-3e kategóriáknak az IEC 60947-4-1 szabvány szerint. A készülék billenőkaros működtetésű, amely intuitív és egyszerű használatot tesz lehetővé.
A TeSys GV2RT07 kapcsoló technikai paraméterei közül érdemes kiemelni a 690V AC névleges üzemi és szigetelési feszültséget (Ue és Ui), valamint a 6 kV névleges lökőfeszültség-állóságot (Uimp), amely megfelel az IEC 60947-2 előírásainak. A készülék alkalmas leválasztásra is az IEC 60947-1 szabványnak megfelelően. Pólusonként 2,5 W teljesítményt disszipál. Mind mechanikai, mind elektromos élettartama kiemelkedő: 100000 kapcsolási ciklus. A kapcsoló csavarzáras kapcsokkal rendelkezik, amelyekhez 1-6 mm² tömör, 1,5-6 mm² hajlékony kábelvég nélküli, illetve 1-4 mm² hajlékony kábelvéggel ellátott vezetékek csatlakoztathatók. A csavaros rögzítés meghúzási nyomatéka 1,7 Nm. A termék felszerelhető 35 mm-es DIN sínre vagy panelre adaptertálcával. Mind vízszintes, mind függőleges helyzetben telepíthető. Méretek tekintetében 45 mm széles, 89 mm magas és 78,5 mm mély, ami kompakt kialakítást biztosít.
Schneider Electric TeSys - GV2RT07 műszaki adatok
Általános jellemzők
Termékcsalád: TeSys Deca
Terméknév: TeSys GV2
Termék típusa: Motorvédő kapcsoló
Eszköz rövid neve: GV2RT
Alkalmazás: Motorvédelem, Transzformátorvédelem
Kioldóegység technológiája: Hőmágneses
Műszaki jellemzők
Pólusok: 3P
Hálózat típusa: AC
Felhasználási kategória: A kategória az IEC 60947-2 szerint, AC-3 az IEC 60947-4-1 szerint, AC-3e az IEC 60947-4-1 szerint
Hálózati frekvencia: 50/60 Hz az IEC 60947-2 szerint
Névleges áramerősség [In]: 2,5 A
Termikus védelem beállítási tartomány: 1,6...2,5 A az IEC 60947-2 szerint
Mágneses kioldási áram: 51 A
Konvencionális szabad levegőn termikus áram [Ith]: 2,5 A az IEC 60947-2 szerint
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges szigetelési feszültség [Ui]: 690 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az IEC 60947-2 szerint
Leválasztásra alkalmas: Igen, az IEC 60947-1 szerint
Motorteljesítmények
220/230 V AC 50/60 Hz motorvédelemnél (magas indítóáramú): 0,37 kW
400/415 V AC 50/60 Hz motorvédelemnél (magas indítóáramú): 0,75 kW
440 V AC 50/60 Hz motorvédelemnél (magas indítóáramú): 0,75 kW és 1,1 kW
500 V AC 50/60 Hz motorvédelemnél (magas indítóáramú): 1,1 kW
690 V AC 50/60 Hz motorvédelemnél (magas indítóáramú): 1,5 kW
230/240 V AC 50/60 Hz transzformátorvédelemnél: 0,63 kW
400/415 V AC 50/60 Hz transzformátorvédelemnél: 1 kW
500 V AC 50/60 Hz transzformátorvédelemnél: 1,6 kW
690 V AC 50/60 Hz transzformátorvédelemnél: 1,6 kW és 2 kW
Megszakítóképesség
220/230 V AC 50/60 Hz: 100 kA Icu az IEC 60947-2 szerint
400/415 V AC 50/60 Hz: 100 kA Icu az IEC 60947-2 szerint
440 V AC 50/60 Hz: 100 kA Icu az IEC 60947-2 szerint
500 V AC 50/60 Hz: 100 kA Icu az IEC 60947-2 szerint
690 V AC 50/60 Hz: 3 kA Icu az IEC 60947-2 szerint
Műszaki adatok
Működtetés típusa: Billenőkaros
Pólusonkénti teljesítményleadás: 2,5 W
Mechanikai élettartam: 100000 ciklus
Elektromos élettartam: 100000 ciklus AC-3 esetén 415 V In-nél, 100000 ciklus AC-3e esetén 415 V In-nél
Névleges üzemelés: Folyamatos az IEC 60947-4-1 szerint
Csatlakozások és szerelés
Kapcsok: Áramkör: csavarzáras kapcsok 2 kábel(ek) 1...6 mm² tömör, Áramkör: csavarzáras kapcsok 2 kábel(ek) 1,5...6 mm² hajlékony kábelvég nélkül, Áramkör: csavarzáras kapcsok 2 kábel(ek) 1...4 mm² hajlékony kábelvéggel
Meghúzási nyomaték: 1,7 Nm - a csavarzáras kapcsokon
Rögzítési mód: 35 mm szimmetrikus DIN sín: bepattintható, Panel: csavarozott (adapter lemezzel)
Szerelési pozíció: Vízszintes, Függőleges
Méretek
Szélesség: 45 mm
Magasság: 89 mm
Mélység: 78,5 mm
Környezeti feltételek
Szabványok: EN/IEC 60947-2, EN/IEC 60947-4-1
Termék tanúsítványok: CCC, UL, CSA, EAC, LROS (Lloyds Register of Shipping), BV, UKCA
IK védettségi fokozat: IK04
IP védettségi fokozat: IP20 az IEC 60529 szerint
Klímaállóság: IACS E10 szerint
Tárolási környezeti hőmérséklet: -40...80 °C
Tűzállóság: 960 °C az IEC 60695-2-11 szerint
Üzemi környezeti hőmérséklet: -20...60 °C
Mechanikai robusztusság: Ütés: 30 Gn 11 ms-ig, Rezgés: 5 Gn, 5...150 Hz
Üzemi tengerszint feletti magasság: <= 2000 m
