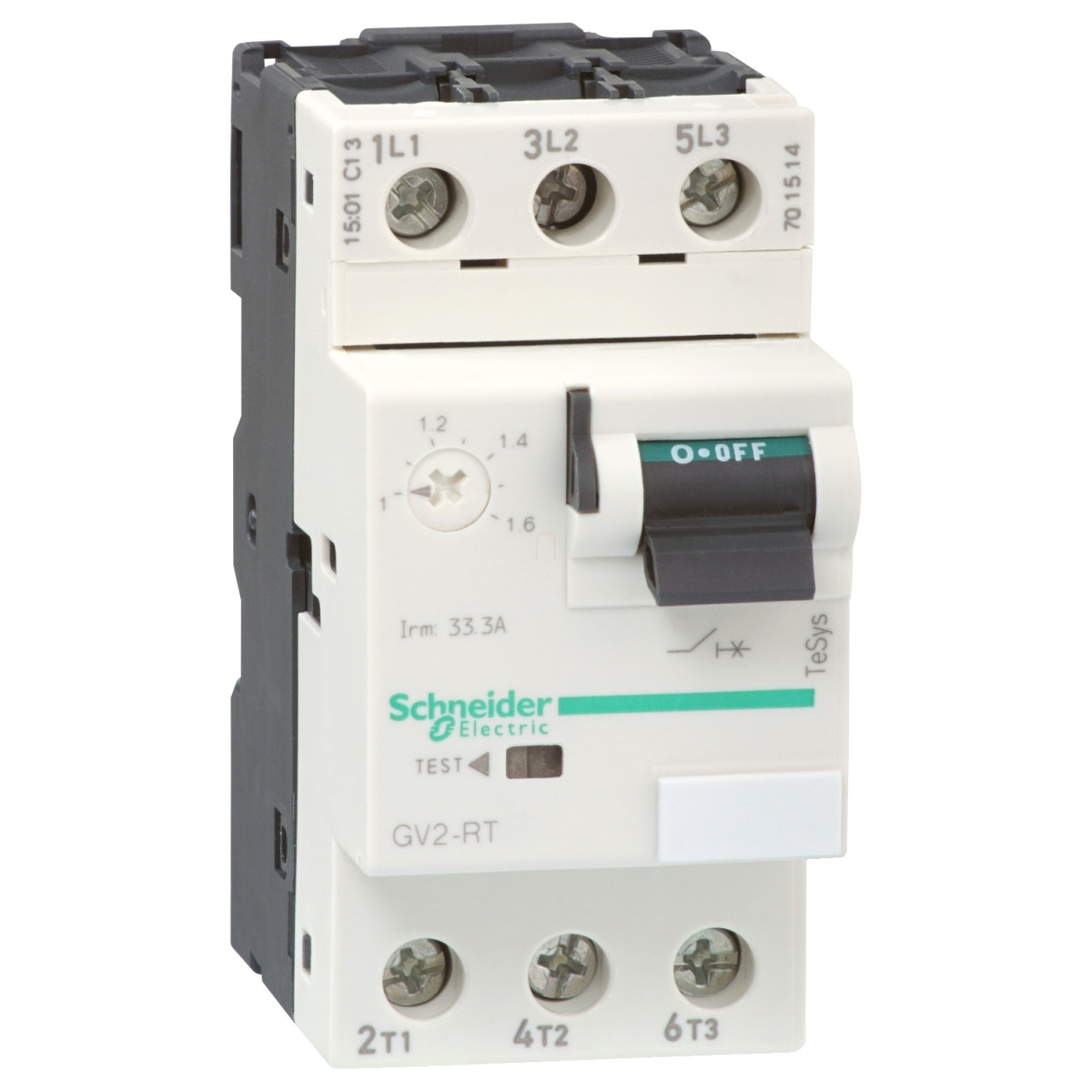

A Schneider Electric TeSys Deca termékcsaládjának GV2RT04 motorvédő kapcsolója egy kompakt és megbízható megoldást kínál a kis teljesítményű motorok védelmére. Ez a 3 pólusú, termikus-mágneses kioldással rendelkező készülék ideális választás olyan alkalmazásokban, ahol fontos a motorok túlterhelés és rövidzárlat elleni védelme, különösen 0,4-0,63 A áramerősség tartományban.
A GV2RT04 motorvédő megszakító a TeSys Deca sorozat része, amely világszerte elismert megoldás az ipari motorvédelemben. A készülék billenőkapcsolós kivitelben készül, amely egyszerű kezelhetőséget és egyértelmű kapcsolási állapotjelzést biztosít. A csavaros csatlakozókkal ellátott kivitel megkönnyíti a telepítést, és megbízható elektromos kapcsolatot biztosít a hosszú távú üzemeltetés során. A GV2RT04 elsősorban motorvédelemre és transzformátor védelmére használható, különösen olyan esetekben, ahol a magas bekapcsolási árammal kell számolni.
A műszaki paraméterek tekintetében a GV2RT04 figyelemre méltó teljesítményt nyújt. A termikus védelmi beállítási tartomány 0,4-0,63 A közötti, míg a mágneses kioldási áram 13 A. A megszakító lenyűgöző megszakítóképességgel rendelkezik: 100 kA Icu értékkel büszkélkedhet 220/230 V AC, 400/415 V AC, 440 V AC, 500 V AC és 690 V AC feszültségen egyaránt, 50/60 Hz frekvencián, megfelelve az IEC 60947-2 szabványnak. A névleges üzemi feszültség (Ue) 690 V AC 50/60 Hz, amely széles alkalmazási területet tesz lehetővé. A szigetelési feszültség (Ui) szintén 690 V AC 50/60 Hz, az impulzus-állósági feszültség (Uimp) pedig 6 kV az IEC 60947-2 szabvány szerint. A GV2RT04 alkalmas leválasztásra is az IEC 60947-1 szabvány szerint, ami tovább növeli a felhasználási lehetőségeket.
A GV2RT04 motorvédő megszakító teljesítmény-disszipációja pólusonként 2,5 W. Kiemelkedő mechanikai élettartammal rendelkezik, akár 100 000 kapcsolási ciklust is kibír. Elektromos élettartama szintén 100 000 ciklusra tehető AC-3 és AC-3e kategóriában, 415 V névleges áramerősség mellett. A készülék megszakítás nélküli üzemre tervezett az IEC 60947-4-1 szabványnak megfelelően. A motorteljesítmények tekintetében a GV2RT04 alkalmas 0,12 kW teljesítményű motor védelmére 400/415 V AC 50/60 Hz esetén, 0,18 kW-os motorhoz 400/415 V AC vagy 440 V AC 50/60 Hz esetén, valamint 0,37 kW-os motorhoz 690 V AC 50/60 Hz tápfeszültség mellett, mindegyik esetben magas bekapcsolási áramot feltételezve.
Schneider Electric TeSys - GV2RT04 - Motorvédő kapcsoló műszaki adatok
Általános jellemzők
Termékcsalád: TeSys Deca
Terméknév: TeSys GV2
Termék típusa: Motorvédő kapcsoló
Rövid eszköznév: GV2RT
Alkalmazási terület: Motorvédelem, Transzformátor
Kioldóegység technológiája: Termikus-mágneses
Műszaki jellemzők
Pólusok száma: 3P
Hálózati típus: AC
Felhasználási kategória: A kategória az IEC 60947-2 szerint, AC-3 az IEC 60947-4-1 szerint, AC-3e az IEC 60947-4-1 szerint
Hálózati frekvencia: 50/60 Hz az IEC 60947-2 szerint
Névleges áram: 0,63 A
Termikus védelmi beállítási tartomány: 0,4...0,63 A az IEC 60947-2 szerint
Mágneses kioldási áram: 13 A
Konvencionális szabad levegőn mért termikus áram: 0,63 A az IEC 60947-2 szerint
Motorteljesítmények
Motorteljesítmény kW: 0,12 kW 400/415 V AC 50/60 Hz motorvédelem magas bekapcsolási áram esetén
Motorteljesítmény kW: 0,18 kW 400/415 V AC 50/60 Hz motorvédelem magas bekapcsolási áram esetén
Motorteljesítmény kW: 0,18 kW 440 V AC 50/60 Hz motorvédelem magas bekapcsolási áram esetén
Motorteljesítmény kW: 0,37 kW 690 V AC 50/60 Hz motorvédelem magas bekapcsolási áram esetén
Villamos jellemzők
Megszakítóképesség: 100 kA Icu 220/230 V AC 50/60 Hz az IEC 60947-2 szerint
Megszakítóképesség: 100 kA Icu 400/415 V AC 50/60 Hz az IEC 60947-2 szerint
Megszakítóképesség: 100 kA Icu 440 V AC 50/60 Hz az IEC 60947-2 szerint
Megszakítóképesség: 100 kA Icu 500 V AC 50/60 Hz az IEC 60947-2 szerint
Megszakítóképesség: 100 kA Icu 690 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges üzemi feszültség: 690 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges szigetelési feszültség: 690 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-2 szerint
Leválasztásra alkalmasság: Igen, az IEC 60947-1 szerint
Teljesítmény disszipáció pólusonként: 2,5 W
Mechanikai jellemzők
Kezelés módja: Billenőkapcsoló
Mechanikai élettartam: 100000 ciklus
Elektromos élettartam: 100000 ciklus AC-3 esetén 415 V-nál, 100000 ciklus AC-3e esetén 415 V-nál
Névleges üzemmód: Megszakítás nélküli az IEC 60947-4-1 szerint
Csatlakozások és szerelés
Csatlakozó kapcsok: Erőáramú kör: csavaros szorítókapocs 2 kábel(ek) 1...6 mm² tömör
Csatlakozó kapcsok: Erőáramú kör: csavaros szorítókapocs 2 kábel(ek) 1,5...6 mm² rugalmas kábelvég nélkül
Csatlakozó kapcsok: Erőáramú kör: csavaros szorítókapocs 2 kábel(ek) 1...4 mm² rugalmas kábelvéggel
Meghúzási nyomaték: 1,7 Nm - csavaros szorítókapocs esetén
Rögzítési mód: 35 mm szimmetrikus DIN sín: rápattintható
Rögzítési mód: Panel: csavarozott (adapter lemezzel)
Szerelési pozíció: Vízszintes, Függőleges
Méretek
Szélesség: 45 mm
Magasság: 89 mm
Mélység: 78,5 mm
Környezeti feltételek
Szabványok: EN/IEC 60947-2, EN/IEC 60947-4-1
Termék tanúsítványok: CCC, UL, CSA, EAC, LROS (Lloyds hajózási regiszter), BV, UKCA
IK védettségi fokozat: IK04
IP védettségi fokozat: IP20 az IEC 60529 szerint
Klímavédelem: megfelel az IACS E10-nek
Tárolási környezeti hőmérséklet: -40...80 °C
Tűzállóság: 960 °C az IEC 60695-2-11 szerint
Üzemi környezeti hőmérséklet: -20...60 °C
Mechanikai robusztusság: Ütés: 30 Gn 11 ms-ig, Rezgés: 5 Gn, 5...150 Hz
Üzemi magasság: <= 2000 m
