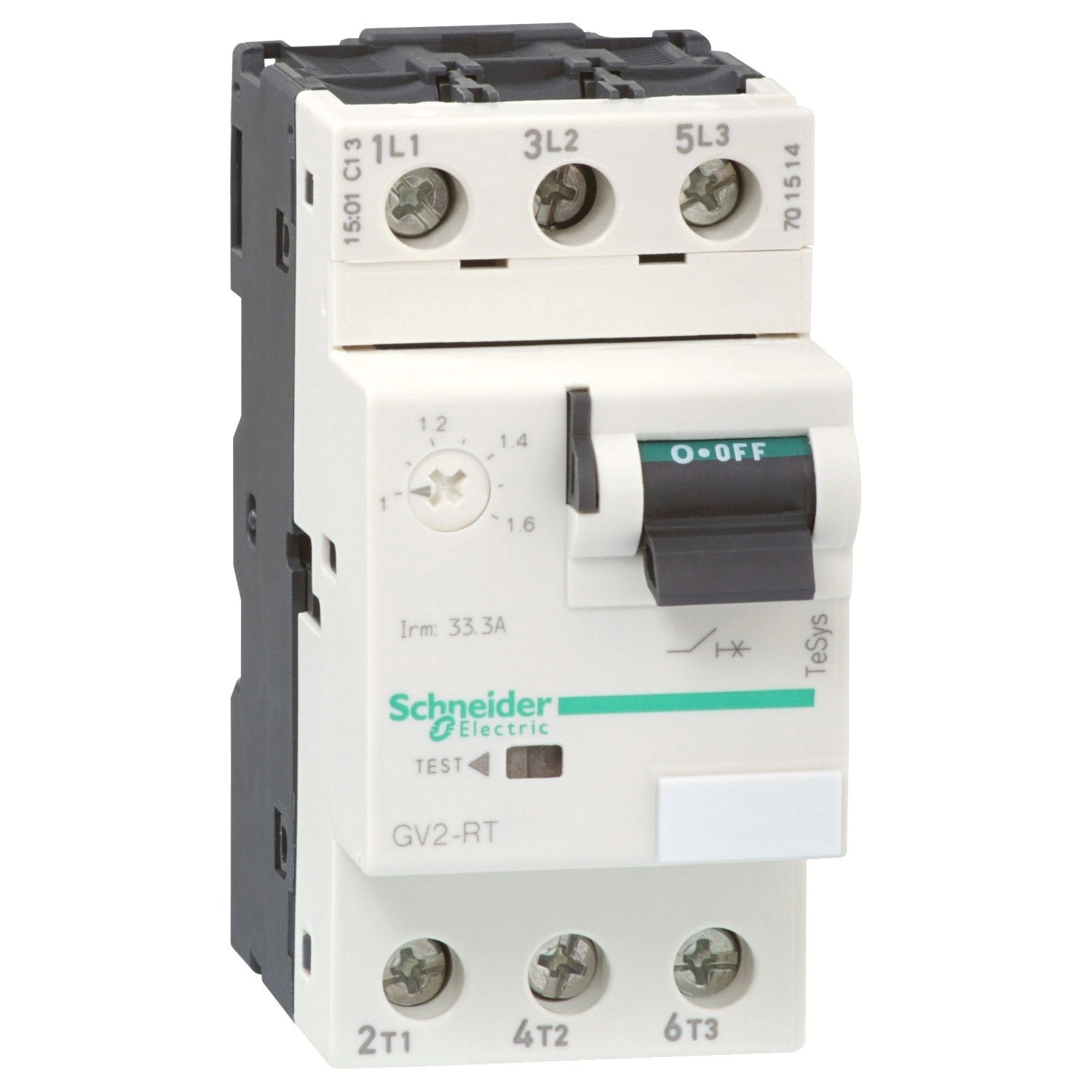

A Schneider Electric TeSys Deca termékcsaládjába tartozó GV2RT03 motorvédő kapcsoló egy professzionális, 3-pólusú védelmi megoldás, amely hatékonyan óvja a kisteljesítményű motorokat a túlterhelés és a rövidzárlat káros hatásaitól. A termék a korszerű termikus-mágneses kioldó technológiát alkalmazza, amely precíz és megbízható védelmet nyújt különböző üzemi körülmények között.
A GV2RT03 motorvédő kapcsoló 0,25-0,4 A tartományban állítható termikus védelem mellett 8 A mágneses kioldási áramértékkel rendelkezik, így kiválóan alkalmazható alacsony teljesítményű motorok védelmére. A készülék teljesítményadatai között szerepel, hogy 220/230 V AC hálózaton 0,06 kW, 400/415 V AC hálózaton 0,09 kW, míg 440 V AC feszültségen 0,09-0,12 kW teljesítményű motorok védelmét képes ellátni 50/60 Hz frekvencián. A GV2RT03 kiemelkedő, 100 kA megszakítóképességgel rendelkezik 220/230 V, 400/415 V, 440 V, 500 V és 690 V AC feszültségszinteken egyaránt, ami rendkívüli biztonságot jelent kritikus ipari környezetekben is. Ez a magas érték garantálja, hogy a legsúlyosabb rövidzárlati helyzetekben is megfelelő védelmet nyújt.
A TeSys GV2RT03 kapcsoló rendkívül tartós szerkezeti kialakítással rendelkezik, amit a 100 000 ciklusos mechanikai élettartam és a 100 000 ciklusos elektromos élettartam (AC-3 és AC-3e kategóriákban 415 V-on) is igazol. A billenőkaros kezelőszerv egyszerű és biztonságos működtetést tesz lehetővé. A készülék csavaros sorkapcsokkal van ellátva, amelyek lehetővé teszik 2 darab, maximum 6 mm² keresztmetszetű tömör vezető, vagy 2 darab, maximum 6 mm² keresztmetszetű hajlékony vezető (kábelvég nélkül), illetve 2 darab, maximum 4 mm² keresztmetszetű hajlékony vezető (kábelvéggel) csatlakoztatását. A sorkapcsok 1,7 Nm meghúzási nyomatékot igényelnek a biztonságos csatlakozás érdekében.
A GV2RT03 motorvédő kapcsoló telepítése rendkívül rugalmas: felszerelhető 35 mm-es szimmetrikus DIN sínre, panelra adapter lappal, előre hornyolt AM1 PA típusú lapra vagy DZ5 MB típusú sínekre. A készülék telepíthető vízszintes vagy függőleges pozícióban is. Kompakt méretei - 45 mm szélesség, 89 mm magasság és 78,5 mm mélység - lehetővé teszik a helytakarékos beépítést. A kapcsoló megfelel az IEC 60947-2 és IEC 60947-4-1 szabványoknak, és számos nemzetközi tanúsítvánnyal rendelkezik, beleértve a CCC, UL, CSA, EAC, LROS, BV és UKCA minősítéseket. A GV2RT03 motorvédő kapcsoló IP20-as védettséggel és IK04-es ütésállósággal rendelkezik, és széles hőmérsékleti tartományban (-20°C és +60°C között) üzemeltethető, így különféle környezeti feltételek mellett is megbízhatóan működik.
TeSys GV2RT03 műszaki adatok
Alapadatok
Termékcsalád: TeSys Deca
Terméknév: TeSys GV2
Termék típusa: Motorvédő kapcsoló
Eszköz rövid neve: GV2RT
Alkalmazás: Motorvédelem, Transzformátor
Kioldó egység technológiája: Termikus-mágneses
Műszaki jellemzők
Pólusok: 3P
Hálózat típusa: AC
Felhasználási kategória: Category A (IEC 60947-2 szerint), AC-3 (IEC 60947-4-1 szerint), AC-3e (IEC 60947-4-1 szerint)
Hálózati frekvencia: 50/60 Hz (IEC 60947-2 szerint)
Motorteljesítmény:
- 0,06 kW 220/230 V AC 50/60 Hz (magas indítóáramú motorvédelem)
- 0,09 kW 400/415 V AC 50/60 Hz (magas indítóáramú motorvédelem)
- 0,09 kW 440 V AC 50/60 Hz (magas indítóáramú motorvédelem)
- 0,12 kW 440 V AC 50/60 Hz (magas indítóáramú motorvédelem)
Megszakítóképesség:
- 100 kA Icu 220/230 V AC 50/60 Hz (IEC 60947-2 szerint)
- 100 kA Icu 400/415 V AC 50/60 Hz (IEC 60947-2 szerint)
- 100 kA Icu 440 V AC 50/60 Hz (IEC 60947-2 szerint)
- 100 kA Icu 500 V AC 50/60 Hz (IEC 60947-2 szerint)
- 100 kA Icu 690 V AC 50/60 Hz (IEC 60947-2 szerint)
Vezérlés típusa: Billenőkapcsoló
Névleges áram [In]: 0,4 A
Termikus védelem beállítási tartomány: 0,25...0,4 A (IEC 60947-2 szerint)
Mágneses kioldási áram: 8 A
Konvencionális szabad levegőben mért termikus áram [Ith]: 0,4 A (IEC 60947-2 szerint)
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz (IEC 60947-2 szerint)
Névleges szigetelési feszültség [Ui]: 690 V AC 50/60 Hz (IEC 60947-2 szerint)
Névleges lökőfeszültség-állóság [Uimp]: 6 kV (IEC 60947-2 szerint)
Leválasztásra alkalmasság: Igen (IEC 60947-1 szerint)
Teljesítménydisszipáció pólusonként: 2,5 W
Mechanikai élettartam: 100000 ciklus
Elektromos élettartam: 100000 ciklus AC-3 esetén 415 V In, 100000 ciklus AC-3e esetén 415 V In
Fizikai jellemzők és csatlakozások
Csatlakozás típusa: Erősáramú áramkör: csavaros sorkapocs 2 kábel(ek) 1...6 mm² tömör, Erősáramú áramkör: csavaros sorkapocs 2 kábel(ek) 1,5...6 mm² rugalmas kábelvég nélkül, Erősáramú áramkör: csavaros sorkapocs 2 kábel(ek) 1...4 mm² rugalmas kábelvéggel
Meghúzási nyomaték: 1,7 N.m - csavaros sorkapcson
Rögzítési mód: 35 mm szimmetrikus DIN sín: bepattintható, Panel: csavarozott (adapter lappal)
Szerelési helyzet: Vízszintes, Függőleges
Szélesség: 45 mm
Magasság: 89 mm
Mélység: 78,5 mm
Környezeti jellemzők
Szabványok: EN/IEC 60947-2, EN/IEC 60947-4-1
Terméktanúsítványok: CCC, UL, CSA, EAC, LROS (Lloyds register of shipping), BV, UKCA
IK védettségi fokozat: IK04
IP védettségi fokozat: IP20 (IEC 60529 szerint)
Klimatikus állóképesség: IACS E10 szerint
Környezeti tárolási hőmérséklet: -40...80 °C
Tűzállóság: 960 °C (IEC 60695-2-11 szerint)
Környezeti üzemi hőmérséklet: -20...60 °C
Mechanikai robusztusság: Ütés: 30 Gn 11 ms-ig, Rezgés: 5 Gn, 5...150 Hz
Üzemeltetési tengerszint feletti magasság: <= 2000 m
