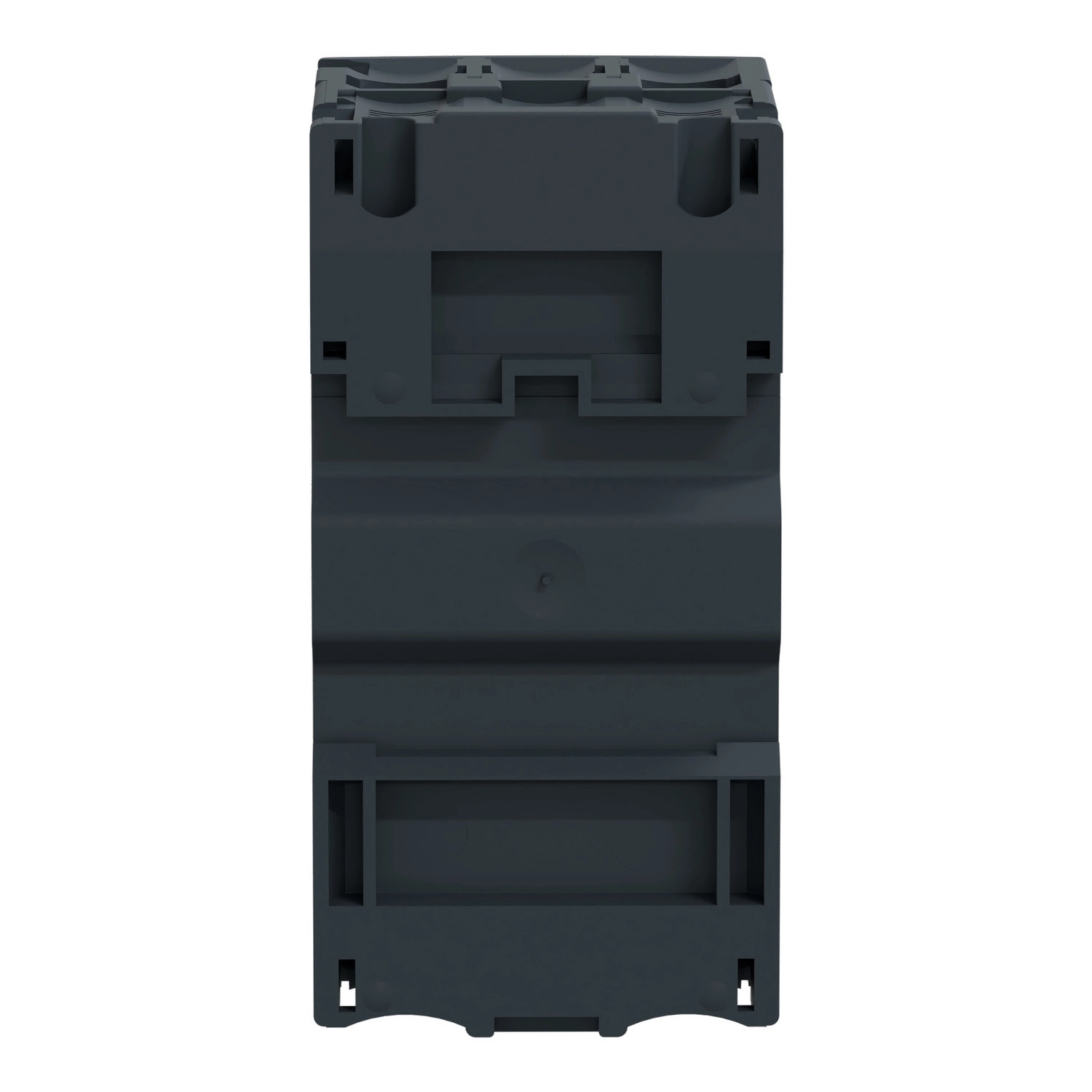

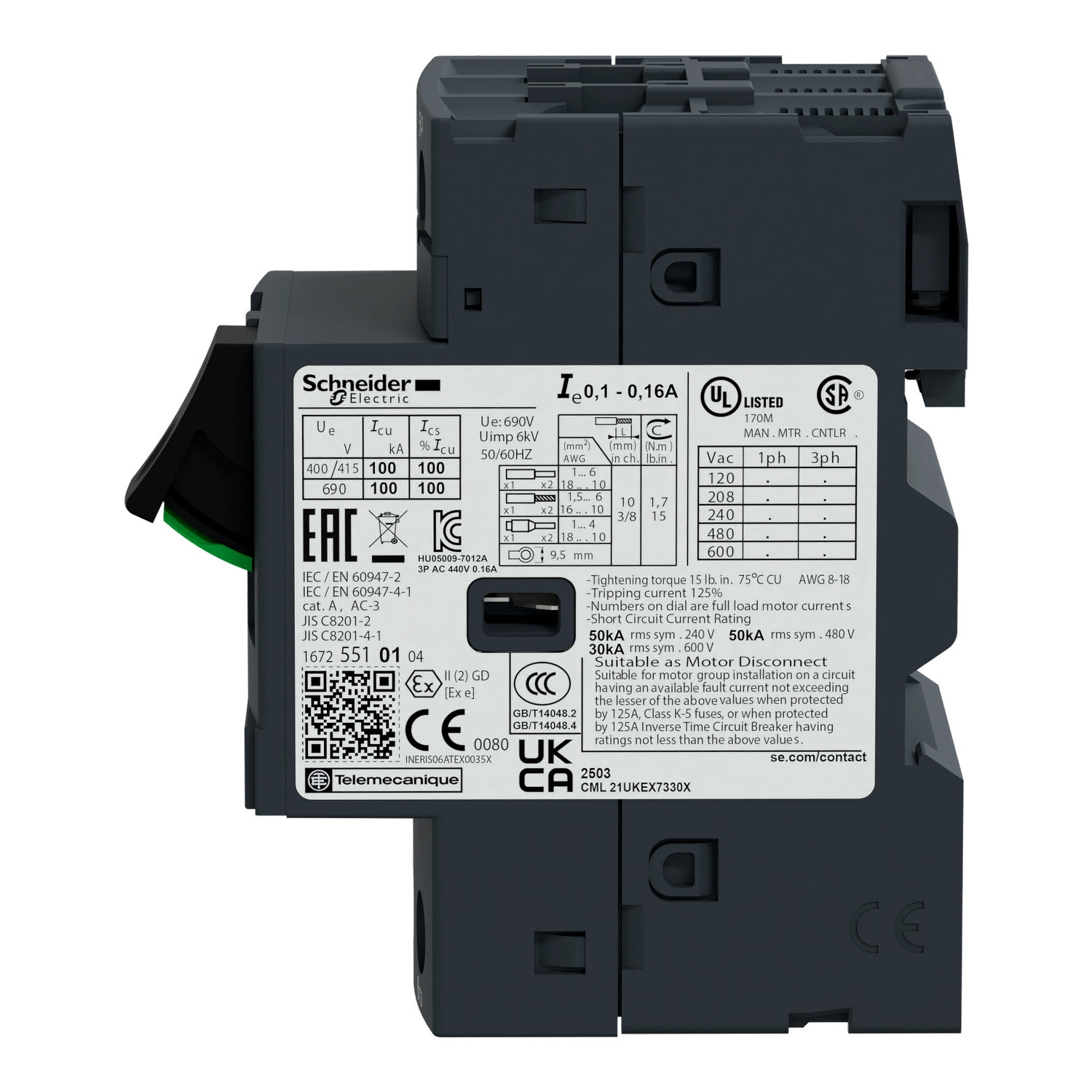

A Schneider Electric TeSys Deca GV2ME326 motorvédő kapcsoló egy rendkívül hatékony és megbízható eszköz, amely kifejezetten a modern ipari motorok védelmére lett tervezve. Ez a TeSys GV2 termékcsalád része, amely a Schneider Electric egyik legkeresettebb és legsokoldalúbb motorvédelmi megoldása. A GV2ME326 típus egyesíti a kézi működtetésű kapcsoló és a motorvédő tulajdonságait, így kettős funkciót biztosít egyetlen kompakt készülékben.
A GV2ME326 modell egy 3 pólusú kivitel, amely 24-32 A közötti névleges áramtartományban működik, termikus-mágneses kioldó technológiával. Gombnyomással működtethető, ami kényelmes és biztonságos kezelést tesz lehetővé. A gyűrűs sorkapocs csatlakozás biztosítja a megfelelő vezeték rögzítést, és alkalmas akár 1-6 mm² tömör, 1,5-6 mm² sodrott (érvég nélküli) vagy 1-4 mm² sodrott (érvéges) kábelek fogadására is. A csatlakozások meghúzási nyomatéka 1,7 Nm, ami garantálja a stabil és biztonságos elektromos kapcsolatot. A készülék névleges szigetelési feszültsége 690 V AC, névleges üzemi feszültsége szintén 690 V AC, és névleges lökőfeszültség-állósága 6 kV, ami kiváló védettséget biztosít túlfeszültséggel szemben az IEC 60947-2 szabvány szerint.
Ez a motorvédő kapcsoló különösen impresszív megszakítóképességgel rendelkezik: 230/240 V AC feszültségen 50 kA, 400/415 V AC feszültségen 10 kA, 440 V AC feszültségen 6 kA, 500 V AC feszültségen 4 kA és 690 V AC feszültségen 3 kA megszakítóképesség az IEC 60947-2 szabvány szerint. Ez biztosítja, hogy rövidzárlat esetén a készülék képes legyen biztonságosan megszakítani az áramkört, megvédve ezzel a motort és a kapcsolódó rendszereket. A mágneses kioldási áram 537,6 A, ami a villamos rendszerekben előforduló hirtelen áramugrásokkal szembeni gyors védelmet biztosít. A termikus kioldási tartomány 24-32 A között állítható, lehetővé téve a pontos beállítást a védett motor jellemzőinek megfelelően. Az eszköz érzékeli a fáziskiesést is, ami további védelmet jelent az aszimmetrikus táplálás okozta károsodásokkal szemben.
A GV2ME326 többféle szerelési lehetőséget kínál: felszerelhető 35 mm-es szimmetrikus DIN sínre, panelre (adapter lemezzel), előre hornyolt AM1 PA lemezre vagy DZ5 MB201 sínre. Méreteit tekintve a szélessége 45 mm, magassága 89 mm, mélysége pedig 78,5 mm. A készülék alkalmas különböző teljesítményű motorokhoz: 400/415 V AC feszültségen 15 kW, 500 V AC feszültségen 18,5 kW, és 690 V AC feszültségen 22 kW teljesítményig. Alkalmazható mind vízszintes, mind függőleges helyzetben. A GV2ME326 kiválóan kombinálható a TeSys k és TeSys d mágneskapcsolókkal különböző adapter lemezek segítségével, például a GV2AF01, GV2AF3 vagy GV2AF4+LAD311 konfigurációkban, ami rugalmas rendszerintegrációt tesz lehetővé. A készülék mechanikai élettartama 100 000 ciklus, elektromos élettartama pedig AC-3 és AC-3e kategóriában 415 V-on szintén 100 000 ciklus, ami hosszú távú megbízhatóságot biztosít az ipari környezetben.
Schneider Electric TeSys - GV2ME326 - Motorvédő kapcsoló műszaki adatok
Fő jellemzők
Termékcsalád: TeSys Deca
Terméknév: TeSys GV2
Termék típusa: Motorvédő kapcsoló
Eszköz rövid neve: GV2ME
Alkalmazás: Motorvédelem
Kioldó egység technológiája: Termikus-mágneses
Kiegészítő adatok
Pólusok leírása: 3P
Hálózat típusa: AC
Felhasználási kategória: Category A az IEC 60947-2 szerint, AC-3 az IEC 60947-4-1 szerint, AC-3e az IEC 60947-4-1 szerint
Hálózati frekvencia: 50/60 Hz az IEC 60947-2 szerint
Motor teljesítmény kW: 15 kW 400/415 V AC 50/60 Hz esetén, 18.5 kW 500 V AC 50/60 Hz esetén, 22 kW 690 V AC 50/60 Hz esetén
Megszakító képesség
Megszakító képesség: 50 kA Icu 230/240 V AC 50/60 Hz esetén, 10 kA Icu 400/415 V AC 50/60 Hz esetén, 6 kA Icu 440 V AC 50/60 Hz esetén, 4 kA Icu 500 V AC 50/60 Hz esetén, 3 kA Icu 690 V AC 50/60 Hz esetén az IEC 60947-2 szerint
Névleges üzemi rövidzárlati megszakító képesség [Ics]: 100% 230/240 V AC 50/60 Hz esetén, 50% 400/415 V AC 50/60 Hz esetén, 50% 440 V AC 50/60 Hz esetén, 75% 500 V AC 50/60 Hz esetén, 75% 690 V AC 50/60 Hz esetén az IEC 60947-2 szerint
Elektromos paraméterek
Vezérlés típusa: Nyomógomb
Névleges áram [In]: 32 A
Termikus védelem beállítási tartománya: 24...32 A az IEC 60947-2 szerint
Mágneses kioldási áram: 537.6 A
Konvencionális szabad levegős termikus áram [Ith]: 32 A az IEC 60947-2 szerint
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges szigetelési feszültség [Ui]: 690 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az IEC 60947-2 szerint
Fáziskiesés érzékenység: Igen, az IEC 60947-4-1 szerint
Leválasztásra való alkalmasság: Igen, az IEC 60947-1 szerint
Mechanikai tulajdonságok
Pólusonkénti teljesítményveszteség: 2.5 W
Mechanikai élettartam: 100000 ciklus
Elektromos élettartam: 100000 ciklus AC-3 esetén 415 V In áram mellett, 100000 ciklus AC-3e esetén 415 V In áram mellett
Névleges üzemeltetés: Folyamatos az IEC 60947-4-1 szerint
Csatlakozások és rögzítés
Csatlakozások - kapcsok: Tápáramkör: gyűrűs csatlakozók 2 kábel(ek) 1...6 mm² tömör, Tápáramkör: gyűrűs csatlakozók 2 kábel(ek) 1.5...6 mm² sodrott kábelvég nélkül, Tápáramkör: gyűrűs csatlakozók 2 kábel(ek) 1...4 mm² sodrott kábelvéggel
Meghúzási nyomaték: 1.7 N.m - csavaros kapocs esetén
Rögzítési mód: 35 mm szimmetrikus DIN sín: bepattintható, Panel: csavarozott (adapterlemezzel)
Szerelési helyzet: Vízszintes, Függőleges
Méretek
Szélesség: 45 mm
Magasság: 89 mm
Mélység: 78.5 mm
Csatlakozási osztás: 13.5 mm távtartó nélkül
Környezeti jellemzők
Szabványok: EN/IEC 60947-2, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 No 60947-4-1, IEC/EN 60335-2-40:Annex JJ, IEC/EN 60335-1:Clause 30.2
IK védettségi fokozat: IK04
IP védettségi fokozat: IP20 az IEC 60529 szerint
Klimatikus állóképesség: megfelel IACS E10
Környezeti levegő tárolási hőmérséklete: -40...80 °C
Tűzállóság: 960 °C az IEC 60695-2-11 szerint
Környezeti levegő üzemi hőmérséklete: -20...60 °C
Mechanikai robusztusság: Ütések: 30 Gn 11 ms-ig, Rezgések: 5 Gn, 5...150 Hz
Üzemi magasság: <= 2000 m
