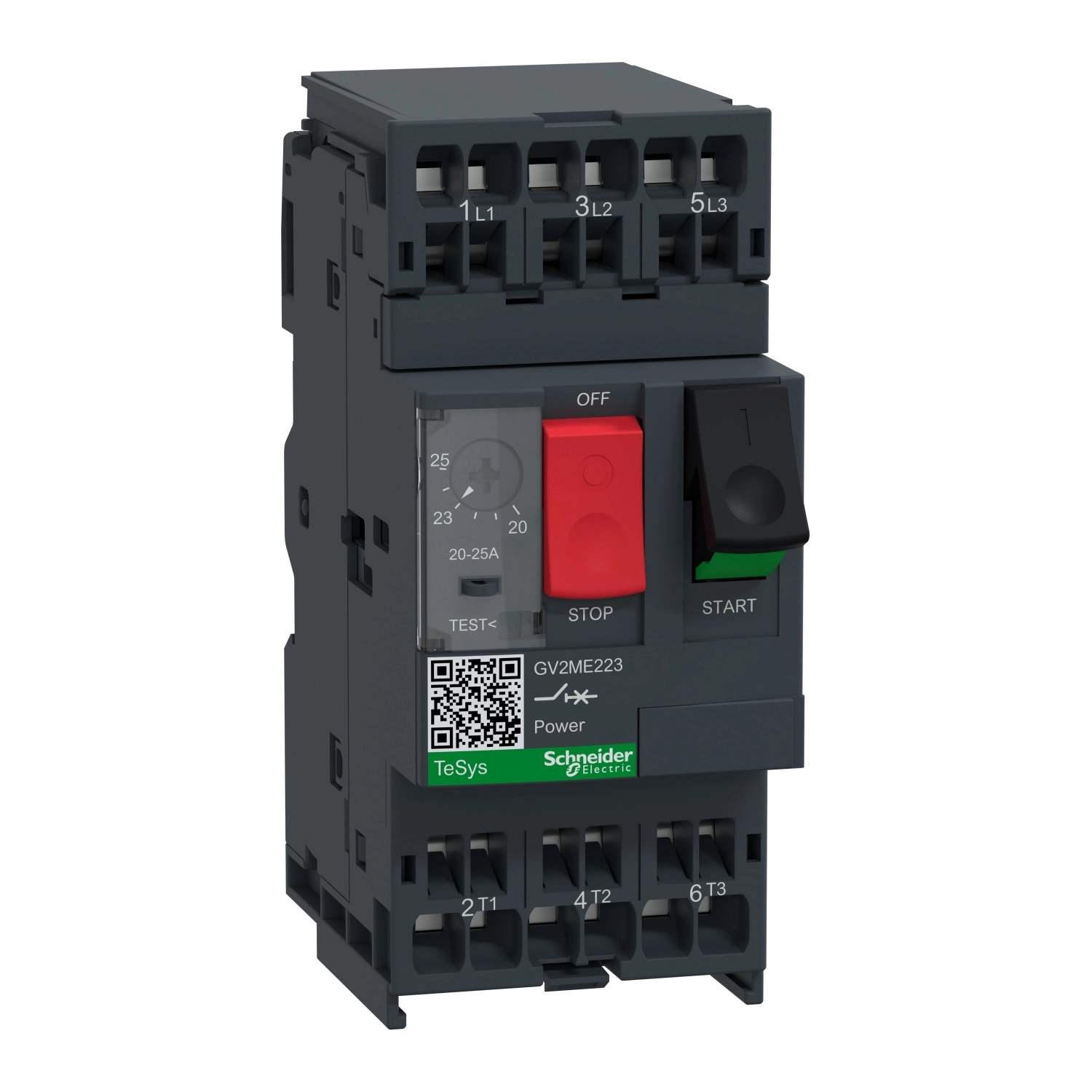

A Schneider Electric TeSys Deca GV2ME223 motoros megszakító a TeSys GV2 termékcsalád egyik kiváló tagja, amely kifejezetten motorvédelmi alkalmazásokra fejlesztettek ki. Ez a kompakt kialakítású, 3-pólusú eszköz kombinált termikus és mágneses kioldóval rendelkezik, amely átfogó védelmet biztosít a motorok számára túlterhelés és rövidzárlat ellen. A GV2ME223 modell különösen hatékony megoldást kínál a 20-25 A áramerősségű motorok védelmére.
A TeSys Deca GV2ME223 megszakító rugós csatlakozókkal van felszerelve, amelyek megkönnyítik a gyors és megbízható kábelbekötést. A szerelvény alkalmas maximum 6 mm² tömör, 4 mm² sodrott kábel bekötésére kábelvéggel vagy anélkül. A rugós csatlakozó technológia nemcsak a telepítési időt csökkenti, de hosszú távon is stabil, rezgésálló kapcsolatot biztosít, ami különösen fontos ipari környezetben. A motoros megszakító nyomógombos kezelésű, ami intuitív működtetést tesz lehetővé a kezelő számára.
A megszakító kiváló szakítóképességgel rendelkezik: 50 kA 230/240 V AC-nél, 15 kA 400/415 V AC-nél, valamint 6 kA 440 V AC-nél az IEC 60947-2 szabvány szerint. A GV2ME223 modell névleges üzemi feszültsége 690 V AC 50/60 Hz, szigetelési feszültsége szintén 690 V AC, és 6 kV lökőfeszültség-állósággal rendelkezik. A készülék érzékeli a fáziskiesést is az IEC 60947-4-1 szabvány szerint, ami további védelmet nyújt a háromfázisú motorok számára. A termikus kioldási tartomány 20-25 A, a mágneses kioldási áram pedig 388,3 A. A megszakító alkalmas szigetelésre is az IEC 60947-1 szabvány szerint, ami fokozza a biztonságos működtetést és karbantartást.
A TeSys Deca GV2ME223 motoros megszakító többféle telepítési opcióval rendelkezik: felszerelhető 35 mm-es DIN-sínre, adapterlap segítségével panelre, előre kivágott lemezre, vagy DZ5 MB201 sínre. A megszakító kompakt méretekkel rendelkezik: szélessége mindössze 45 mm, magassága 101 mm, mélysége pedig 78,5 mm. Sötétszürke színű, és IP20-as védelmi fokozattal rendelkezik az IEC 60529 szabvány szerint. A készülék rendkívül strapabíró, mechanikai élettartama 100 000 kapcsolási ciklus, elektromos élettartama pedig szintén 100 000 ciklus AC-3 és AC-3e kategóriában 415 V-nál. Kiváló mechanikai robusztussággal rendelkezik: 30 Gn, 11 ms ütésállóság és 5 Gn, 5-150 Hz rezgésállóság jellemzi.
Schneider Electric TeSys - GV2ME223 - Motorvédő kapcsoló 20…25A, rugós csatlakozás műszaki adatok
Általános jellemzők
Sorozat: TeSys Deca
Terméknév: TeSys GV2
Termék vagy alkatrész típusa: Motorvédő megszakító
Eszköz rövid neve: GV2ME
Alkalmazási terület: Motorvédelem
Kioldóegység technológia: Termikus-mágneses
Műszaki jellemzők
Pólus leírás: 3P
Hálózat típusa: AC
Felhasználási kategória: A kategória az IEC 60947-2 szerint, AC-3 az IEC 60947-4-1 szerint, AC-3e az IEC 60947-4-1 szerint
Hálózati frekvencia: 50/60 Hz az IEC 60947-2 szerint
Motorteljesítmény: 11 kW 400/415 V AC 50/60 Hz esetén, 15 kW 500 V AC 50/60 Hz esetén
Szakítóképesség: 50 kA Icu 230/240 V AC 50/60 Hz esetén, 15 kA Icu 400/415 V AC 50/60 Hz esetén, 6 kA Icu 440 V AC 50/60 Hz esetén, 4 kA Icu 500 V AC 50/60 Hz esetén, 3 kA Icu 690 V AC 50/60 Hz esetén
Működtető típus: Nyomógomb
Névleges áram: 25 A
Termikus védelem beállítási tartománya: 20…25 A az IEC 60947-2 szerint
Mágneses kioldási áram: 388,3 A
Hagyományos szabad levegős termikus áram: 25 A az IEC 60947-2 szerint
Névleges üzemi feszültség: 690 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges szigetelési feszültség: 690 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-2 szerint
Fáziskiesés érzékelés: Igen az IEC 60947-4-1 szerint
Fizikai jellemzők
Szigetelésre való alkalmasság: Igen az IEC 60947-1 szerint
Teljesítmény disszipáció pólusonként: 2,5 W
Mechanikai élettartam: 100000 ciklus
Elektromos élettartam: 100000 ciklus AC-3 esetén 415 V-nál, 100000 ciklus AC-3e esetén 415 V-nál
Névleges üzemeltetési ciklus: Megszakítás nélküli az IEC 60947-4-1 szerint
Csatlakozások - kapcsok: Tápáramkör: rugós csatlakozó 2 kábel(ek) 1…6 mm²tömör, Tápáramkör: rugós csatlakozó 2 kábel(ek) 1,5…4 mm²hajlékony kábelvég nélkül, Tápáramkör: rugós csatlakozó 2 kábel(ek) 1…4 mm²hajlékony kábelvéggel
Rögzítési mód: 35 mm-es szimmetrikus DIN-sín: bepattintható, Panel: csavarozott (adapterlappal)
Szerelési helyzet: Vízszintes, Függőleges
Szélesség: 45 mm
Magasság: 101 mm
Mélység: 78,5 mm
Környezeti feltételek
Szabványok: EN/IEC 60947-2, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 No 60947-4-1, IEC/EN 60335-2-40:Annex JJ, IEC/EN 60335-1:Clause 30.2
Termék tanúsítványok: CCC, UL, CSA, EAC, ATEX, LROS (Lloyds register of shipping), BV, RINA, DNV-GL, UKCA
IK védettségi fokozat: IK04
IP védettségi fokozat: IP20 az IEC 60529 szerint
Klímavédelmi képesség: megfelel az IACS E10 előírásainak
Környezeti hőmérséklet tároláshoz: -40…80 °C
Tűzállóság: 960 °C az IEC 60695-2-11 szerint
Környezeti hőmérséklet üzemeltetéshez: -20…60 °C
Mechanikai szilárdság: Ütés: 30 Gn 11 ms-ig, Rezgés: 5 Gn, 5...150 Hz
Üzemeltetési tengerszint feletti magasság: <= 2000 m
