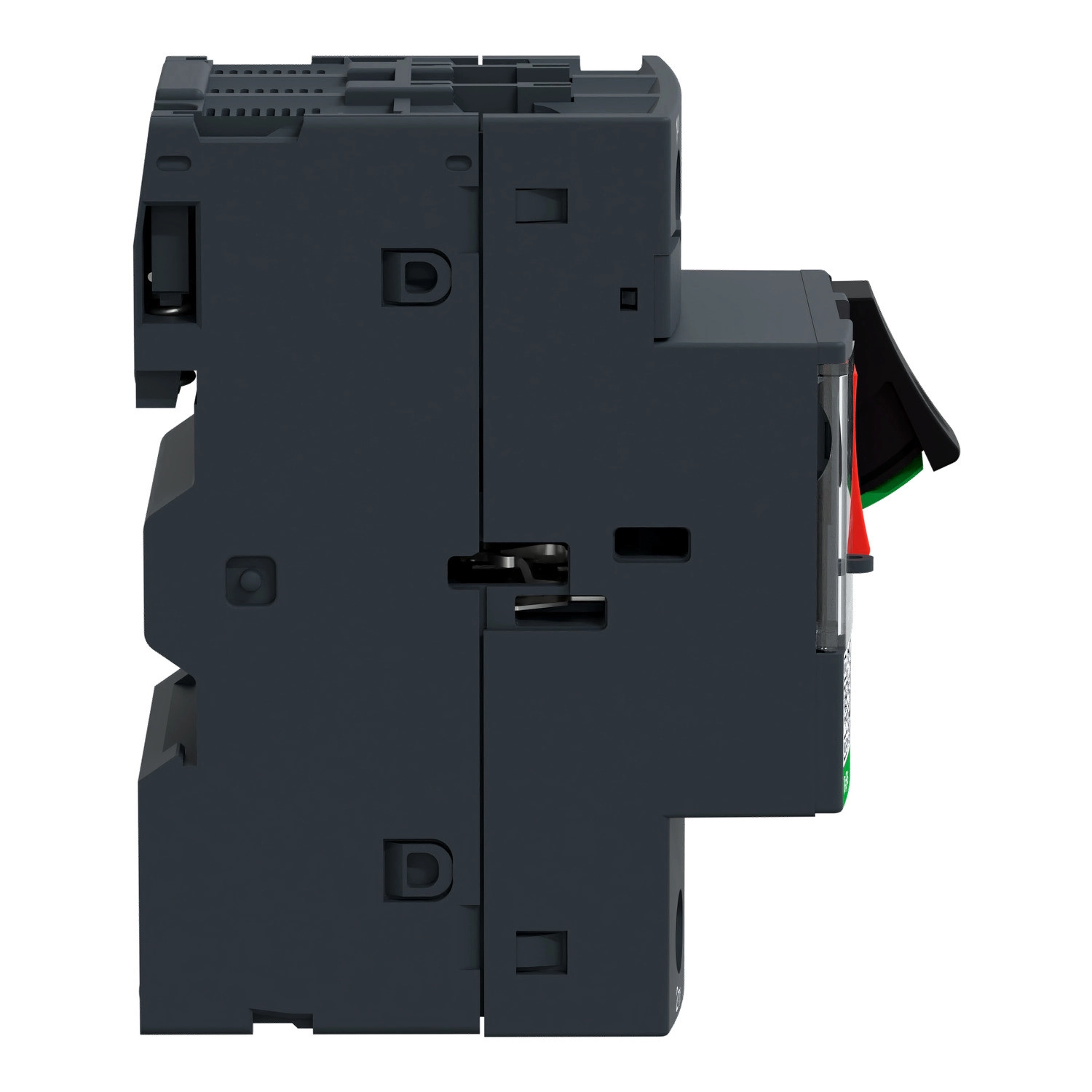

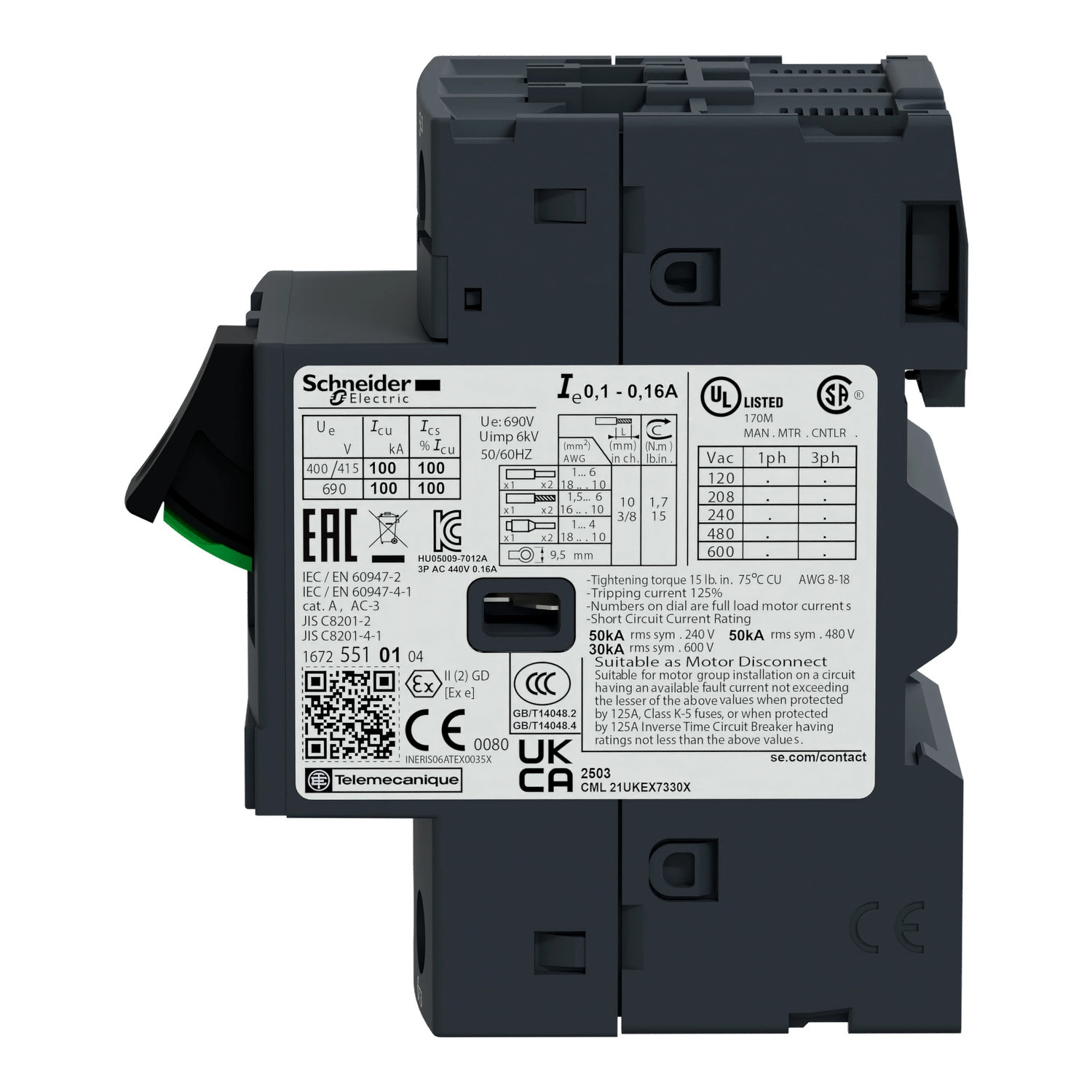

A Schneider Electric TeSys Deca termékcsaládba tartozó GV2ME216 motorvédő kapcsoló egy professzionális és megbízható megoldás ipari motorok védelmére. Ez a 3-pólusú, kompakt kialakítású termék a TeSys GV2 sorozat része, amelyet kifejezetten a modern ipari alkalmazások szigorú követelményeihez fejlesztettek ki.
A GV2ME216 egy sokoldalú védőeszköz, amely termikus-mágneses kioldó technológiát alkalmaz a motorok teljes körű védelméhez. A 17-23 A közötti állítható termikus védelmi tartományával ideális választás 9 kW-os motorokhoz 400/415 V AC hálózaton, 11 kW-os motorokhoz 500 V AC hálózaton, vagy akár 18,5 kW-os motorokhoz 690 V AC hálózaton. A berendezés nyomógombos vezérléssel rendelkezik, ami egyszerű és gyors kezelést tesz lehetővé a mindennapi használat során, valamint rendelkezik fáziskiesés elleni védelemmel is az IEC 60947-4-1 szabványnak megfelelően.
A GV2ME216 motorvédő kapcsoló kiemelkedő megszakítóképességgel büszkélkedhet: 50 kA-es Icu érték 230/240 V AC hálózaton, 15 kA 400/415 V AC esetén, 6 kA 440 V AC-nél, 4 kA 500 V AC-nél és 3 kA 690 V AC hálózaton. Ezek az értékek biztosítják, hogy a készülék még extrém körülmények között is képes megvédeni a motorokat és a kapcsolódó áramköröket. A mágneses kioldási áram 341 A, ami megfelelő védelmet nyújt rövidzárlati helyzetekben. A konvencionális szabad levegőben mért termikus áram (Ith) értéke 23 A az IEC 60947-2 szerint.
A készülék műszaki paraméterei lenyűgözőek: 690 V AC névleges üzemi feszültség, 690 V AC névleges szigetelési feszültség, és 6 kV névleges impulzus-állóság. Az eszköz pólusonkénti teljesítményvesztesége 2,5 W. Mechanikai tartóssága 100000 ciklus, míg elektromos élettartama szintén 100000 ciklus AC-3 és AC-3e kategóriákban 415 V hálózaton. A termék megszakítás nélküli üzemre tervezett az IEC 60947-4-1 szabványnak megfelelően.
A GV2ME216 kapcsolódási pontjain lúgos-gyűrűs csatlakozók találhatók, amelyek 2 kábel csatlakoztatását teszik lehetővé: 1-6 mm² tömör, 1,5-6 mm² rugalmas kábelvég nélküli, vagy 1-4 mm² rugalmas kábelvég használatával. A csavaros szorítókapocs 1,7 Nm nyomatékkal húzandó meg. A termék rögzítése történhet 35 mm-es szimmetrikus DIN sínre pattintással vagy panelre csavarozással (adapter lemezzel). A készülék vízszintesen és függőlegesen is felszerelhető, méreteiben kompakt: szélessége 45 mm, magassága 89 mm, mélysége pedig 78,5 mm. Sötétszürke színben kapható, csatlakozási osztásköze 13,5 mm távtartó nélkül.
Schneider Electric TeSys - GV2ME216 műszaki adatok
Általános jellemzők
Termékcsalád: TeSys Deca
Terméknév: TeSys GV2
Termék típus: Motorvédő kapcsoló
Eszköz rövid neve: GV2ME
Eszköz alkalmazása: Motorvédelem
Kioldó egység technológiája: Termikus-mágneses
Műszaki jellemzők
Pólusok leírása: 3P
Hálózat típusa: AC
Felhasználási kategória: A kategória az IEC 60947-2 szerint, AC-3 és AC-3e az IEC 60947-4-1 szerint
Hálózati frekvencia: 50/60 Hz az IEC 60947-2 szerint
Motor teljesítmény: 9 kW 400/415 V AC 50/60 Hz esetén, 11 kW 500 V AC 50/60 Hz esetén, 18.5 kW 690 V AC 50/60 Hz esetén
Megszakítóképesség: 50 kA Icu 230/240 V AC 50/60 Hz esetén, 15 kA Icu 400/415 V AC 50/60 Hz esetén, 6 kA Icu 440 V AC 50/60 Hz esetén, 4 kA Icu 500 V AC 50/60 Hz esetén, 3 kA Icu 690 V AC 50/60 Hz esetén
Névleges üzemi rövidzárlati megszakítóképesség: 100% 230/240 V AC 50/60 Hz esetén, 40% 400/415 V AC 50/60 Hz esetén, 50% 440 V AC 50/60 Hz esetén, 75% 500 V AC 50/60 Hz esetén, 75% 690 V AC 50/60 Hz esetén
Vezérlési és védelmi paraméterek
Vezérlés típusa: Nyomógomb
Névleges áram: 23 A
Termikus védelem beállítási tartománya: 17-23 A az IEC 60947-2 szerint
Mágneses kioldási áram: 341 A
Konvencionális szabad levegőben termikus áram: 23 A az IEC 60947-2 szerint
Elektromos paraméterek
Névleges üzemi feszültség: 690 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges szigetelési feszültség: 690 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges impulzus állósági feszültség: 6 kV az IEC 60947-2 szerint
Fáziskiesés érzékenység: Igen, az IEC 60947-4-1 szerint
Szigetelésre való alkalmasság: Igen, az IEC 60947-1 szerint
Mechanikai jellemzők
Teljesítményveszteség pólusonként: 2,5 W
Mechanikai tartósság: 100000 ciklus
Elektromos tartósság: 100000 ciklus AC-3 esetén 415 V In, 100000 ciklus AC-3e esetén 415 V In
Névleges üzem: Megszakítás nélküli az IEC 60947-4-1 szerint
Csatlakozások - sorkapcsok: Áramkör: gyűrűs-lúg csatlakozók 2 kábel 1-6 mm² tömör, áramkör: gyűrűs-lúg csatlakozók 2 kábel 1,5-6 mm² rugalmas kábelvég nélkül, áramkör: gyűrűs-lúg csatlakozók 2 kábel 1-4 mm² rugalmas kábelvéggel
Meghúzási nyomaték: 1,7 Nm - csavar szorítókapcson
Telepítési adatok

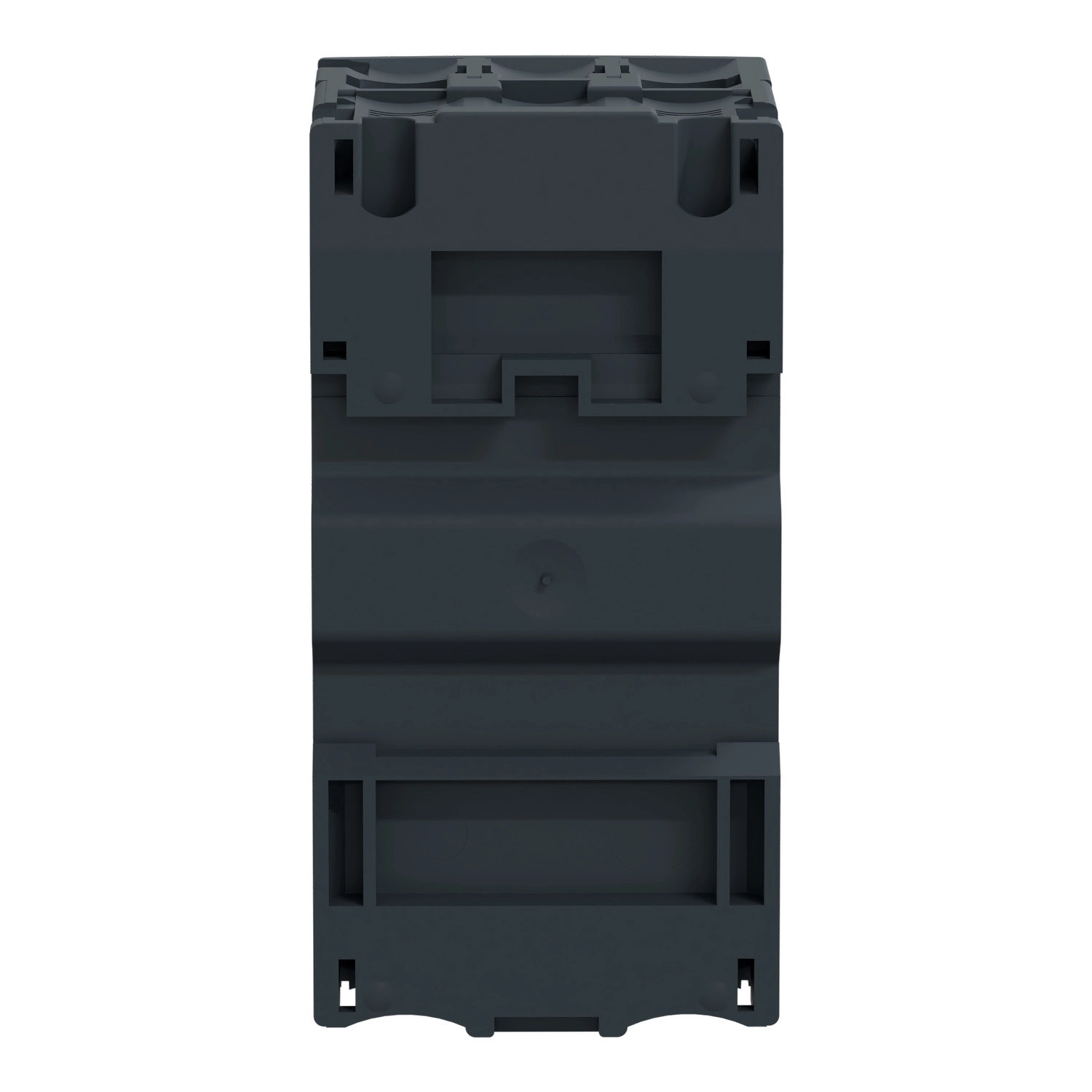

Rögzítési mód: 35 mm szimmetrikus DIN sínre: bepattintással, panel: csavarozással (adapter lemezzel)
Szerelési helyzet: Vízszintes, függőleges
Szélesség: 45 mm
Magasság: 89 mm
Mélység: 78,5 mm
Szín: Sötétszürke
Csatlakozási osztásköz: 13,5 mm távtartó nélkül
Környezeti paraméterek
IP védettségi fokozat: IP20 az IEC 60529 szerint
IK védettségi fokozat: IK04
Tárolási környezeti hőmérséklet: -40-80 °C
Tűzállóság: 960 °C az IEC 60695-2-11 szerint
Üzemi környezeti hőmérséklet: -20-60 °C
Mechanikai robusztusság: Ütés: 30 Gn 11 ms-ig, Rezgés: 5 Gn, 5-150 Hz
Üzemi magasság: <= 2000 m
