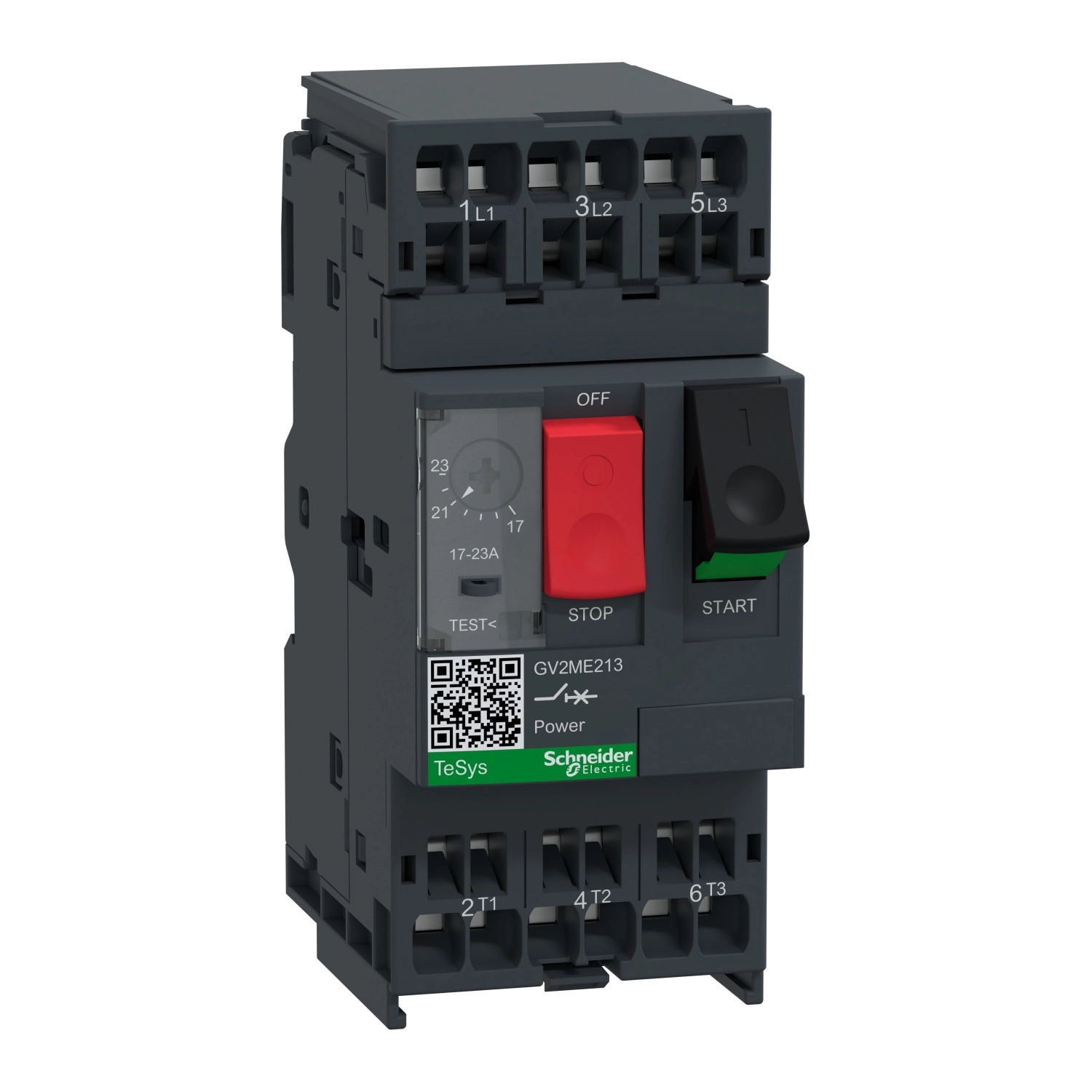

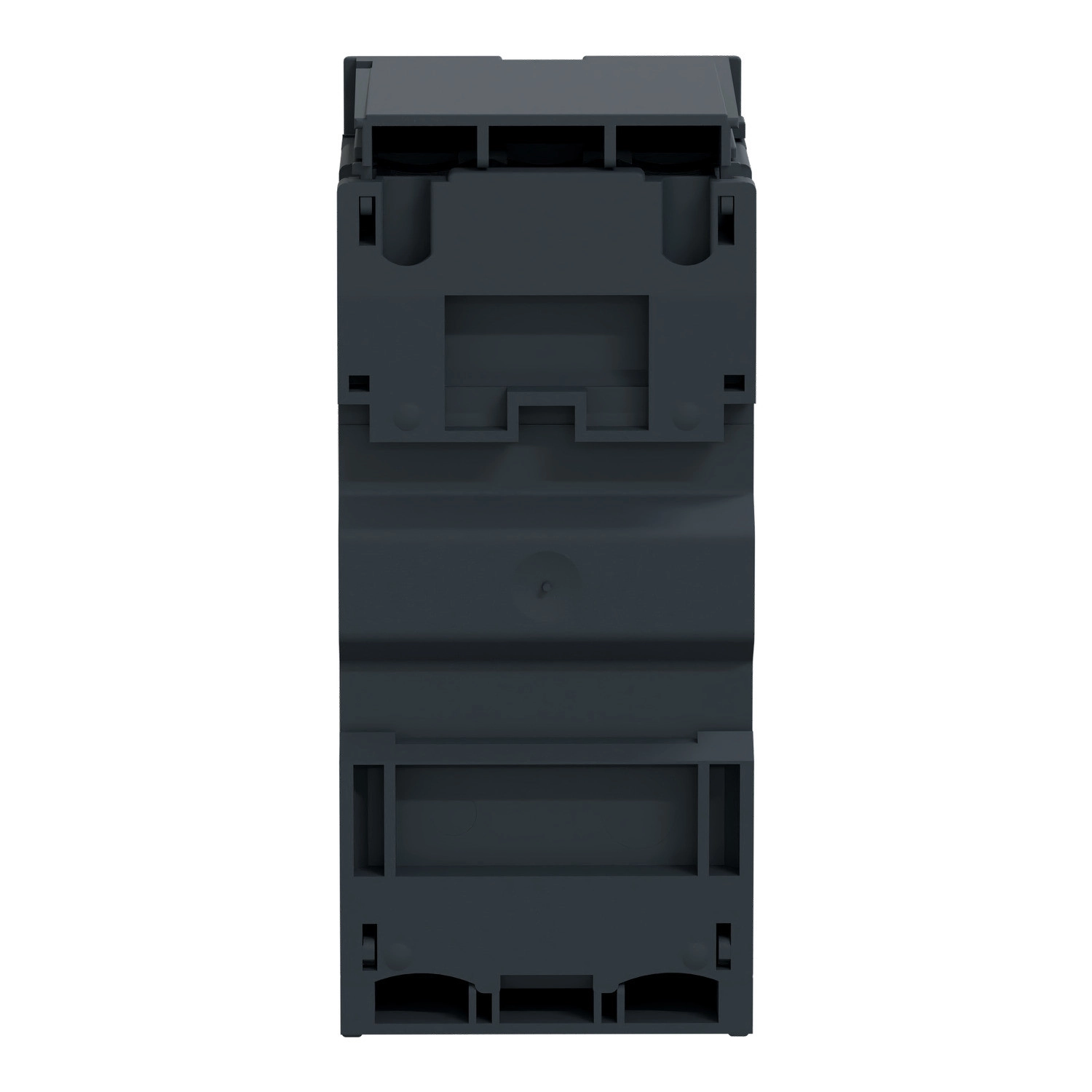

A Schneider Electric TeSys Deca GV2ME213 motorvédő kapcsoló egy professzionális kompakt eszköz, amely ideális a 17-23 A tartományban működő ipari motorok teljes körű védelméhez. A típus a TeSys Deca termékcsalád része, amely különleges rugós csatlakozókapcsokkal rendelkezik a gyors és megbízható telepítés érdekében.
Ezt a 3 pólusú, termikus-mágneses kioldóval ellátott motorvédő megszakítót elsősorban 9 kW (400/415 V-on) és 11 kW-os (400/415 V vagy 500 V-on) háromfázisú aszinkron motorok védelmére tervezték. Az eszköz kiemelkedő rövidzárlati megszakítóképességgel rendelkezik: 50 kA 230/240 V-on, 15 kA 400/415 V-on, 6 kA 440 V-on, 4 kA 500 V-on és 3 kA 690 V-on. A GV2ME213 motorvédő kapcsoló kompakt méretei (45 mm széles, 101 mm magas és 78,5 mm mély) lehetővé teszik a helytakarékos beépítést kapcsolószekrényekbe.
A termék sokoldalú felszerelési lehetőségeket kínál: rögzíthető 35 mm-es DIN sínre, panelre adapter lemezzel (GV2AF02), előre hornyolt AM1 PA lemezre, vagy DZ5 MB201 sínekre. A nyomógombos kezelés és a 17-23 A közötti termikus védelmi beállítási tartomány precíz motorvédelmet biztosít, míg a 341 A-es mágneses kioldási áram hatékony rövidzárvédelmet nyújt. A készülék tartalmaz fázkimaradás-érzékelést is az IEC 60947-4-1 szabványnak megfelelően.
A GV2ME213 kiemelkedő mechanikai és elektromos tartósságot kínál, mindkettő 100 000 kapcsolási ciklusra van tervezve. A termék IP20-as védettségű, és pólusonként 2,5 W teljesítményveszteséggel működik. A kapcsoló rugós csatlakozói 2 vezetékkel használhatók: tömör vezetékekhez 1-6 mm², érvéghüvely nélküli hajlékony vezetékekhez 1,5-4 mm², vagy érvéghüvelyes hajlékony vezetékekhez 1-4 mm² méretben. A GV2ME213 széleskörű nemzetközi szabványoknak felel meg, többek között az EN/IEC 60947-2, EN/IEC 60947-4-1, UL 60947-4-1 és CSA C22.2 No 60947-4-1 szabványoknak, emellett számos minősítéssel rendelkezik, beleértve a CCC, UL, CSA, EAC, ATEX, LROS, BV, RINA, DNV-GL és UKCA tanúsítványokat.
Schneider Electric TeSys - GV2ME213 - Motorvédő kapcsoló 17…23A, rugós csatlakozás műszaki adatok
Fő jellemzők
Termékcsalád: TeSys Deca
Terméknév: TeSys GV2
Termék vagy alkatrész típusa: Motorvédő kapcsoló
Eszköz rövid neve: GV2ME
Eszköz alkalmazása: Motorvédelem
Kioldóegység technológiája: Termikus-mágneses
Műszaki jellemzők
Pólusok leírása: 3P
Hálózat típusa: AC
Felhasználási kategória: A kategória az IEC 60947-2 szerint, AC-3 az IEC 60947-4-1 szerint, AC-3e az IEC 60947-4-1 szerint
Hálózati frekvencia: 50/60 Hz az IEC 60947-2 szerint
Motor teljesítmény kW: 9 kW 400/415 V AC 50/60 Hz esetén, 11 kW 400/415 V AC 50/60 Hz esetén, 11 kW 500 V AC 50/60 Hz esetén
Megszakítóképesség: 50 kA Icu 230/240 V AC 50/60 Hz esetén, 15 kA Icu 400/415 V AC 50/60 Hz esetén, 6 kA Icu 440 V AC 50/60 Hz esetén, 4 kA Icu 500 V AC 50/60 Hz esetén, 3 kA Icu 690 V AC 50/60 Hz esetén
Névleges üzemi rövidzárlati megszakítóképesség [Ics]: 100% 230/240 V AC 50/60 Hz esetén, 40% 400/415 V AC 50/60 Hz esetén, 50% 440 V AC 50/60 Hz esetén, 75% 500 V AC 50/60 Hz esetén, 75% 690 V AC 50/60 Hz esetén
Vezérlés típusa: Nyomógomb
Névleges áram [In]: 23 A
Termikus védelem beállítási tartománya: 17-23 A az IEC 60947-2 szerint
Mágneses kioldási áram: 341 A
Hagyományos szabad levegős termikus áram [Ith]: 23 A az IEC 60947-2 szerint
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges szigetelési feszültség [Ui]: 690 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges impulzus-állóképességi feszültség [Uimp]: 6 kV az IEC 60947-2 szerint
Mechanikai jellemzők
Fázkimaradás-érzékenység: Igen, az IEC 60947-4-1 szerint
Szigetelésre való alkalmasság: Igen, az IEC 60947-1 szerint
Teljesítményveszteség pólusonként: 2,5 W
Mechanikai élettartam: 100000 ciklus
Elektromos élettartam: 100000 ciklus AC-3 esetén 415 V In, 100000 ciklus AC-3e esetén 415 V In
Névleges üzemi ciklus: Folyamatos az IEC 60947-4-1 szerint
Csatlakozások - sorkapcsok: Erősáramú áramkör: rugós csatlakozók 2 kábel(ek) 1-6 mm² tömör, Erősáramú áramkör: rugós csatlakozók 2 kábel(ek) 1,5-4 mm² hajlékony kábelvég nélkül, Erősáramú áramkör: rugós csatlakozók 2 kábel(ek) 1-4 mm² hajlékony kábelvéggel
Rögzítési mód: 35 mm szimmetrikus DIN sín: bepattintható, Panel: csavarozott (adapter lemezzel)
Szerelési helyzet: Vízszintes, Függőleges
Méretek
Szélesség: 45 mm
Magasság: 101 mm
Mélység: 78,5 mm
Környezeti jellemzők
IK védettségi fokozat: IK04
IP védettségi fokozat: IP20 az IEC 60529 szerint
Klimatikus ellenállás: megfelel az IACS E10-nek
Környezeti levegő hőmérséklet tároláshoz: -40-80 °C
Tűzállóság: 960 °C az IEC 60695-2-11 szerint
Környezeti levegő hőmérséklet üzemeltetéshez: -20-60 °C
Mechanikai robusztusság: Ütés: 30 Gn 11 ms-ig, Rezgések: 5 Gn, 5-150 Hz
Üzemi magasság: <= 2000 m
