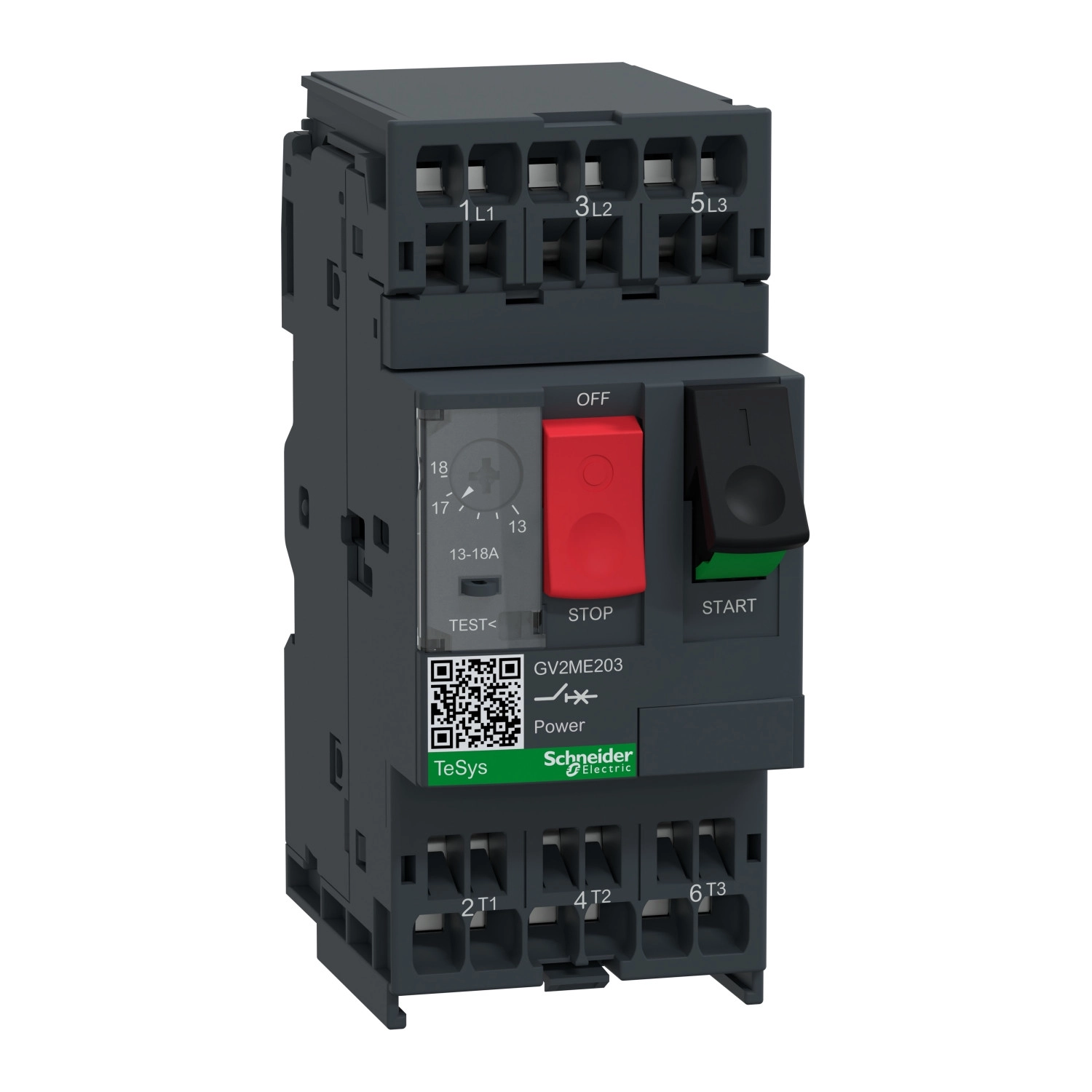

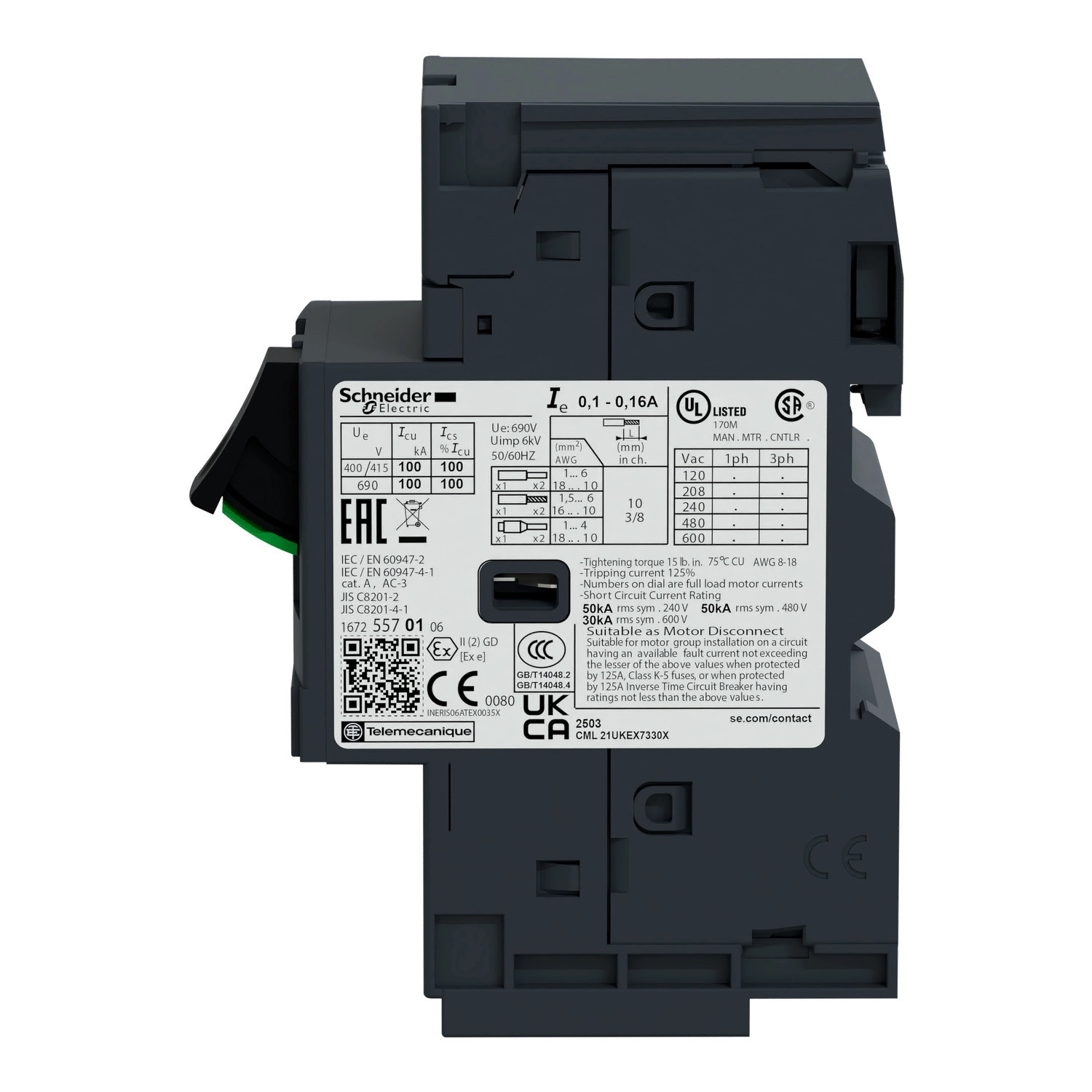

Schneider Electric TeSys - GV2ME203 - Motorvédő kapcsoló 13…18A, rugós csatlakozás
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A TeSys GV2ME203 sokoldalú védelmet biztosít az ipari környezetben működő motorok számára. A termál-mágneses kioldó technológia kombinálja a túláram és a rövidzárlat elleni védelmet egyetlen kompakt eszközben. A 13-18 A közötti termikus védelmi tartomány lehetővé teszi a pontos beállítást a védett motor névleges áramának megfelelően, míg a 341 A-es mágneses kioldási áram gyors reagálást biztosít rövidzárlati események esetén. A termék univerzális felhasználhatóságát jelzi, hogy különböző hálózati feszültségeken alkalmazható, 50/60 Hz frekvencián.
A GV2ME203 kiemelkedő megszakítóképességgel rendelkezik: 230/240 V AC esetén akár 100 kA, 400/415 V AC esetén 15 kA, 500 V AC esetén pedig 6 kA. A készülék fáziskiesés-érzékelő funkcióval is rendelkezik az IEC 60947-4-1 szabványnak megfelelően, ami tovább növeli a motorvédelem biztonságát. A névleges üzemi feszültség (Ue) 690 V AC, a szigetelési feszültség (Ui) szintén 690 V AC, míg a lökőfeszültség-állóság (Uimp) 6 kV az IEC 60947-2 előírásai szerint. Az eszköz IP20-as védettséggel rendelkezik, és alkalmas szigetelési célokra is az IEC 60947-1 szabvány szerint.
A telepítés és üzemeltetés szempontjából a GV2ME203 rendkívül rugalmas. Rögzíthető 35 mm-es szimmetrikus DIN-sínre, vagy panelra adapter lemezzel. Elhelyezhető vízszintesen vagy függőlegesen. A rugós csatlakozók 2 kábel bekötését teszik lehetővé, tömör vezeték esetén 1-6 mm², érvéghüvely nélküli hajlékony vezeték esetén 1,5-4 mm², érvéghüvelyes hajlékony vezeték esetén 1-4 mm² keresztmetszettel. A termék mechanikai tartóssága 100 000 ciklus, elektromos tartóssága pedig szintén 100 000 ciklus AC-3 és AC-3e kategóriában 415 V feszültségen. Méretei praktikusak: 45 mm széles, 101 mm magas és 78,5 mm mély, ami kompakt kialakítást biztosít kapcsolószekrényen belül. A GV2ME203 széles üzemi hőmérséklettartománya (-20...+60 °C) sokféle környezetben való alkalmazhatóságot tesz lehetővé, miközben fokozott mechanikai ellenállóképességet biztosít: elviseli a 11 ms időtartamú 30 Gn erősségű ütéseket és az 5-150 Hz frekvenciatartományban 5 Gn erejű rezgéseket.
Schneider Electric TeSys - GV2ME203 - Motorvédő kapcsoló 13…18A, rugós csatlakozás műszaki adatok
Termék főbb jellemzői
Termékcsalád: TeSys Deca
Termék neve: TeSys GV2
Termék vagy komponens típusa: Motorvédő kapcsoló
Eszköz rövid neve: GV2ME
Eszköz alkalmazása: Motorvédelem
Kioldó egység technológiája: Termál-mágneses
Részletes műszaki jellemzők
Pólus leírása: 3P
Hálózat típusa: AC
Felhasználási kategória: A kategória az IEC 60947-2 szerint, AC-3 az IEC 60947-4-1 szerint, AC-3e az IEC 60947-4-1 szerint
Hálózati frekvencia: 50/60 Hz az IEC 60947-2 szerint
Motor teljesítmény kW: 7,5 kW 400/415 V AC 50/60 Hz-en, 9 kW 500 V AC 50/60 Hz-en
Megszakítóképesség
100 kA Icu 230/240 V AC 50/60 Hz-en az IEC 60947-2 szerint
15 kA Icu 400/415 V AC 50/60 Hz-en az IEC 60947-2 szerint
8 kA Icu 440 V AC 50/60 Hz-en az IEC 60947-2 szerint
6 kA Icu 500 V AC 50/60 Hz-en az IEC 60947-2 szerint
3 kA Icu 690 V AC 50/60 Hz-en az IEC 60947-2 szerint
Névleges üzemi megszakítóképesség
100% 230/240 V AC 50/60 Hz-en az IEC 60947-2 szerint
50% 400/415 V AC 50/60 Hz-en az IEC 60947-2 szerint
50% 440 V AC 50/60 Hz-en az IEC 60947-2 szerint
75% 500 V AC 50/60 Hz-en az IEC 60947-2 szerint
75% 690 V AC 50/60 Hz-en az IEC 60947-2 szerint
Vezérlési mód és elektromos jellemzők
Vezérlés típusa: Nyomógomb
Névleges áram: 18 A
Termikus védelem beállítási tartománya: 13…18 A az IEC 60947-2 szerint
Mágneses kioldási áram: 341 A
Konvencionális szabad levegőben mért termikus áram: 18 A az IEC 60947-2 szerint
Névleges üzemi feszültség: 690 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges szigetelési feszültség: 690 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-2 szerint
Védelmi és egyéb funkciók
Fáziskiesés érzékenység: Igen, az IEC 60947-4-1 szerint
Szigetelési alkalmasság: Igen, az IEC 60947-1 szerint
Teljesítmény disszipáció pólusonként: 2,5 W
Tartósság
Mechanikai élettartam: 100000 ciklus
Elektromos élettartam: 100000 ciklus AC-3 esetén 415 V-nál, 100000 ciklus AC-3e esetén 415 V-nál
Csatlakozók - terminálok
Erősáramú kör: rugós csatlakozók 2 kábel(ek) 1…6 mm²tömör
Erősáramú kör: rugós csatlakozók 2 kábel(ek) 1,5…4 mm²hajlékony kábelvég nélkül
Erősáramú kör: rugós csatlakozók 2 kábel(ek) 1…4 mm²hajlékony kábelvéggel

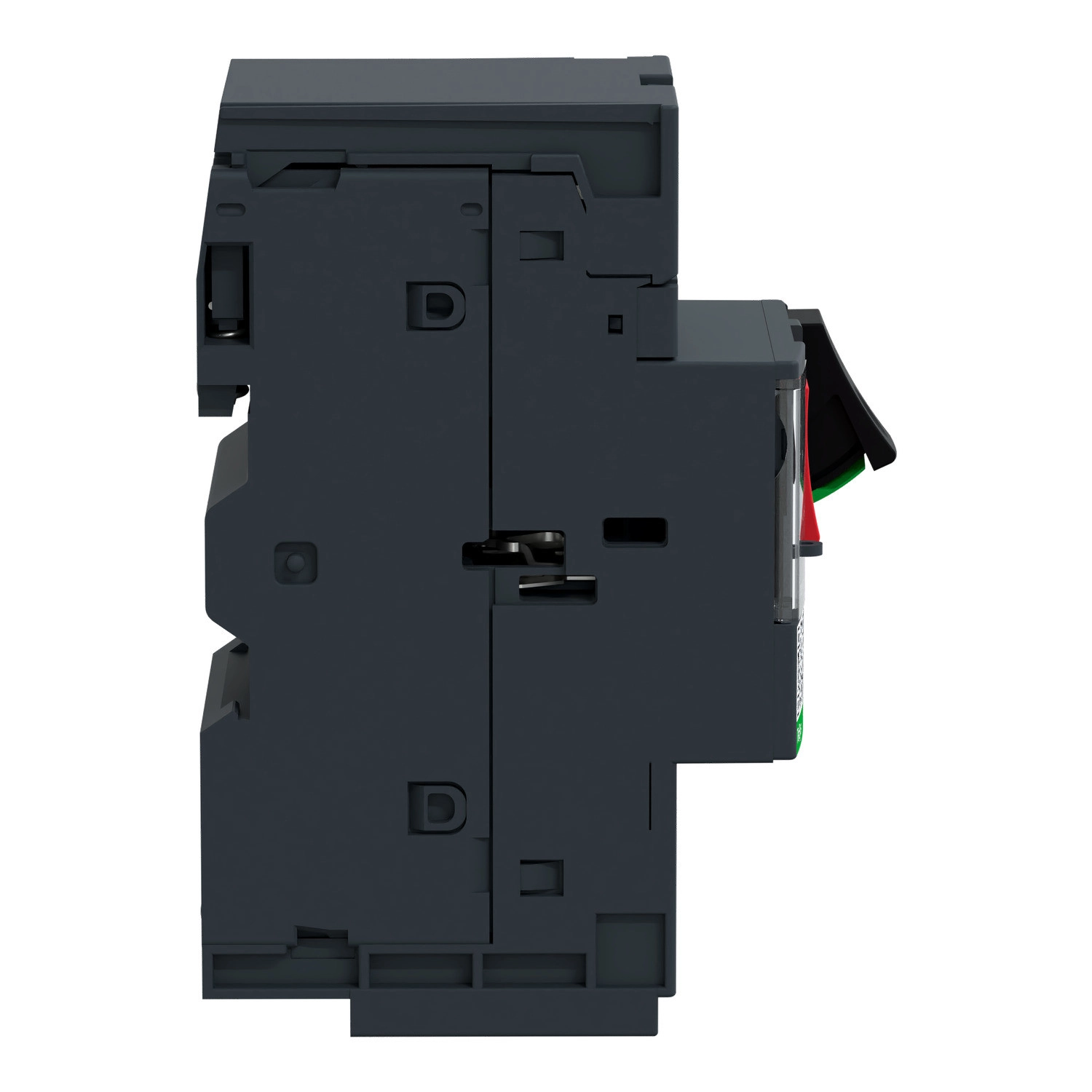

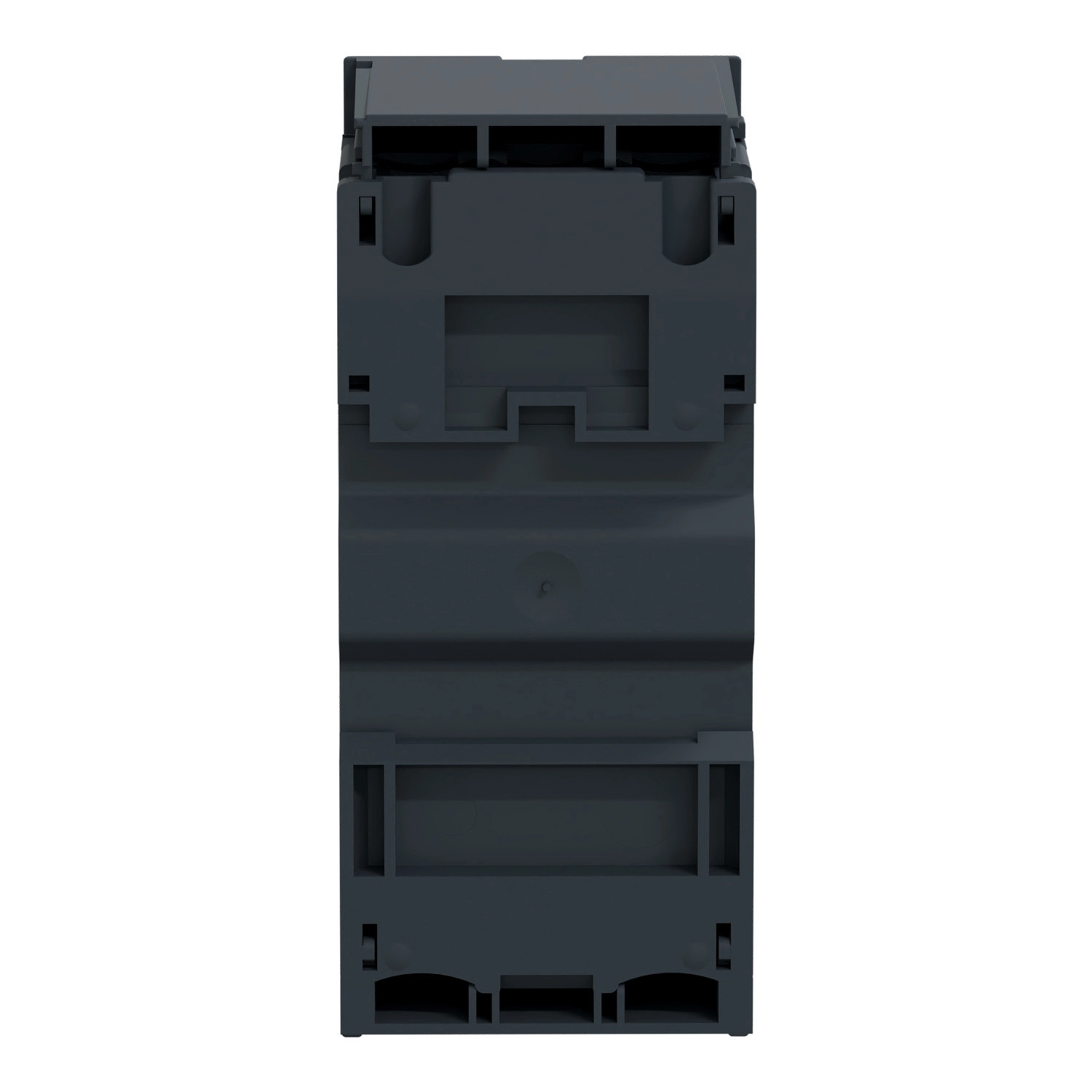

Mechanikai jellemzők
Rögzítési mód: 35 mm szimmetrikus DIN sín: bepattintható, Panel: csavarozott (adapter lemezzel)
Szerelési helyzet: Vízszintes, Függőleges
Szélesség: 45 mm
Magasság: 101 mm
Mélység: 78,5 mm
Szín: Sötétszürke
Környezeti feltételek
Szabványok: EN/IEC 60947-2, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 No 60947-4-1, IEC/EN 60335-2-40:Annex JJ, IEC/EN 60335-1:Clause 30.2
Terméktanúsítványok: CCC, UL, CSA, EAC, ATEX, LROS, BV, RINA, DNV-GL, UKCA
IK védettségi fokozat: IK04
IP védettségi fokozat: IP20 az IEC 60529 szerint
Klimatikus ellenállóképesség: megfelel az IACS E10-nek
Tárolási környezeti hőmérséklet: -40…80 °C
Tűzállóság: 960 °C az IEC 60695-2-11 szerint
Üzemi környezeti hőmérséklet: -20…60 °C
Mechanikai robosztusság: Ütések: 30 Gn 11 ms-ig, Rezgések: 5 Gn, 5...150 Hz
Üzemi tengerszint feletti magasság: <= 2000 m
