A Schneider Electric TeSys Deca családba tartozó GV2ME166 motorvédő kapcsoló egy kompakt és hatékony védőberendezés, amely ideális választás ipari környezetben működő háromfázisú motorok védelmére. Ez a termék a TeSys GV2 sorozat része, amely széles körben elismert megbízhatóságáról és robusztus kialakításáról a világpiacon.
A GV2ME166 típusú motorvédelem három pólust tartalmaz, és 9-14 A közötti termikus beállítási tartományban működik. A termikus-mágneses kioldótechnológia kombinációja révén mind a túlterhelés, mind a rövidzárlat elleni védelmet biztosítja egyetlen kompakt készülékben. A mágneses kioldási áram 253,4 A, ami megfelelő védelmet nyújt rövidzárlat esetén. A kapcsolót nyomógombos vezérléssel látták el, ami megkönnyíti a mindennapi használatot és a gyors beavatkozást szükség esetén.
A GV2ME166 motorvédő kapcsoló jelentős megszakítóképességgel rendelkezik: 230/240 V AC feszültségen 100 kA Icu érték, míg 400/415 V AC feszültségen 15 kA Icu érték jellemzi. A termék különösen alkalmas 5,5 kW teljesítményű motorok védelmére 400/415 V AC feszültségen, de akár 11 kW teljesítményű motorokhoz is használható 690 V AC feszültségen. A névleges szigetelési feszültség (Ui) és üzemi feszültség (Ue) egyaránt 690 V AC 50/60 Hz, ami sokoldalú felhasználást tesz lehetővé ipari környezetben. A készülék pólusonkénti teljesítményleadása 2,5 W, és a mechanikai élettartama 100 000 kapcsolási ciklus. Villamos élettartama 100 000 ciklus AC-3 és AC-3e kategóriában 415 V-on.
A Schneider Electric GV2ME166 szerelési rugalmasságot biztosít, hiszen többféle módon rögzíthető: 35 mm-es szimmetrikus DIN sínre pattintható, valamint adapterlap segítségével panelre is csavarozható. A készülék pozicionálása történhet vízszintesen vagy függőlegesen is. Kompakt méretei (szélesség: 45 mm, magasság: 89 mm, mélység: 78,5 mm) lehetővé teszik a helytakarékos beépítést. A termék védettsége IP20, ami megfelelő védelmet nyújt az ujjak véletlen érintése ellen. A lug-gyűrűs csatlakozóknak köszönhetően a bekötés egyszerű, 2 kábel csatlakoztatható, tömör vezeték esetén 1-6 mm², hajlékony kábelvég nélküli vezeték esetén 1,5-6 mm², hajlékony kábelvéggel szerelt vezeték esetén 1-4 mm² keresztmetszettel. A csavarkapocs meghúzási nyomatéka 1,7 Nm.
A TeSys Deca GV2ME166 motorvédő kapcsoló számos ipari szabványnak megfelel, többek között az EN/IEC 60947-2, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 No 60947-4-1 szabványoknak. A termék rendelkezik számos nemzetközi tanúsítvánnyal, mint például CCC, UL, CSA, EAC, ATEX, LROS, BV, RINA, DNV-GL és UKCA. A készülék -20°C és +60°C közötti üzemi hőmérsékleten működtethető, tárolási hőmérséklet-tartománya -40°C és +80°C között van. Kiemelkedő mechanikai robusztusság jellemzi: ellenáll 30 Gn, 11 ms időtartamú ütésnek és 5 Gn, 5-150 Hz rezgésnek. A maximális üzemeltetési magasság 2000 m. Fáziskiesés-érzékelés funkcióval is rendelkezik az IEC 60947-4-1 szabványnak megfelelően.
Schneider Electric TeSys - GV2ME166 - Motorvédő kapcsoló műszaki adatok
Általános jellemzők
Terméknév: TeSys GV2
Termékcsalád: TeSys Deca
Típus: Motorvédő kapcsoló
Modell: GV2ME
Alkalmazás: Motorvédelem
Kioldó technológia: Termikus-mágneses
Műszaki paraméterek
Pólusok száma: 3P
Hálózat típusa: AC
Felhasználási kategória: Category A az IEC 60947-2 szerint, AC-3 az IEC 60947-4-1 szerint, AC-3e az IEC 60947-4-1 szerint
Hálózati frekvencia: 50/60 Hz az IEC 60947-2 szerint
Motor teljesítmény: 5,5 kW 400/415 V AC 50/60 Hz, 7,5 kW 500 V AC 50/60 Hz, 9 kW 690 V AC 50/60 Hz, 11 kW 690 V AC 50/60 Hz
Megszakítóképesség: 100 kA Icu 230/240 V AC 50/60 Hz, 15 kA Icu 400/415 V AC 50/60 Hz, 8 kA Icu 440 V AC 50/60 Hz, 6 kA Icu 500 V AC 50/60 Hz, 3 kA Icu 690 V AC 50/60 Hz
Névleges üzemi megszakítóképesség (Ics): 100% 230/240 V AC 50/60 Hz, 50% 400/415 V AC 50/60 Hz, 50% 440 V AC 50/60 Hz, 75% 500 V AC 50/60 Hz, 75% 690 V AC 50/60 Hz
Vezérlési mód: Nyomógombos
Névleges áram: 14 A
Termikus védelem beállítási tartománya: 9-14 A
Mágneses kioldási áram: 253,4 A
Konvencionális szabad levegőn mért termikus áram: 14 A
Névleges üzemi feszültség: 690 V AC 50/60 Hz
Névleges szigetelési feszültség: 690 V AC 50/60 Hz
Névleges lökőfeszültség-állóság: 6 kV
Fáziskiesés érzékenység: Igen
Alkalmas leválasztásra: Igen
Teljesítményleadás pólusonként: 2,5 W
Mechanikai jellemzők
Mechanikai élettartam: 100000 ciklus
Villamos élettartam: 100000 ciklus AC-3 kategóriában 415 V-on, 100000 ciklus AC-3e kategóriában 415 V-on
Csatlakozások: Áramkör: lug-gyűrű csatlakozók 2 kábel 1-6 mm² tömör, 1,5-6 mm² hajlékony kábelvég nélkül, 1-4 mm² hajlékony kábelvéggel
Meghúzási nyomaték: 1,7 Nm

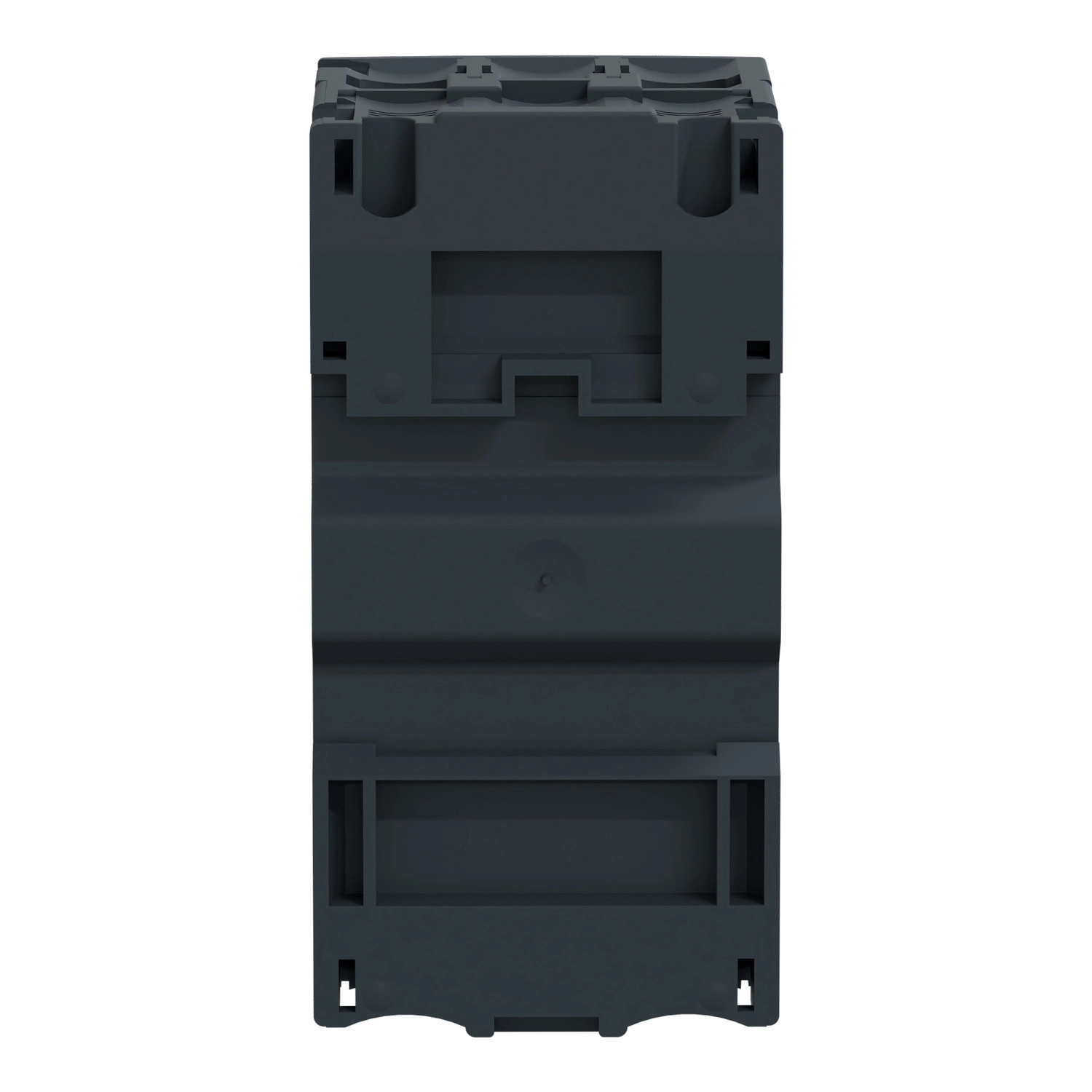

Rögzítési mód: 35 mm szimmetrikus DIN sín, panelra csavarozva (adapterlappal)
Szerelési helyzet: Vízszintes vagy függőleges

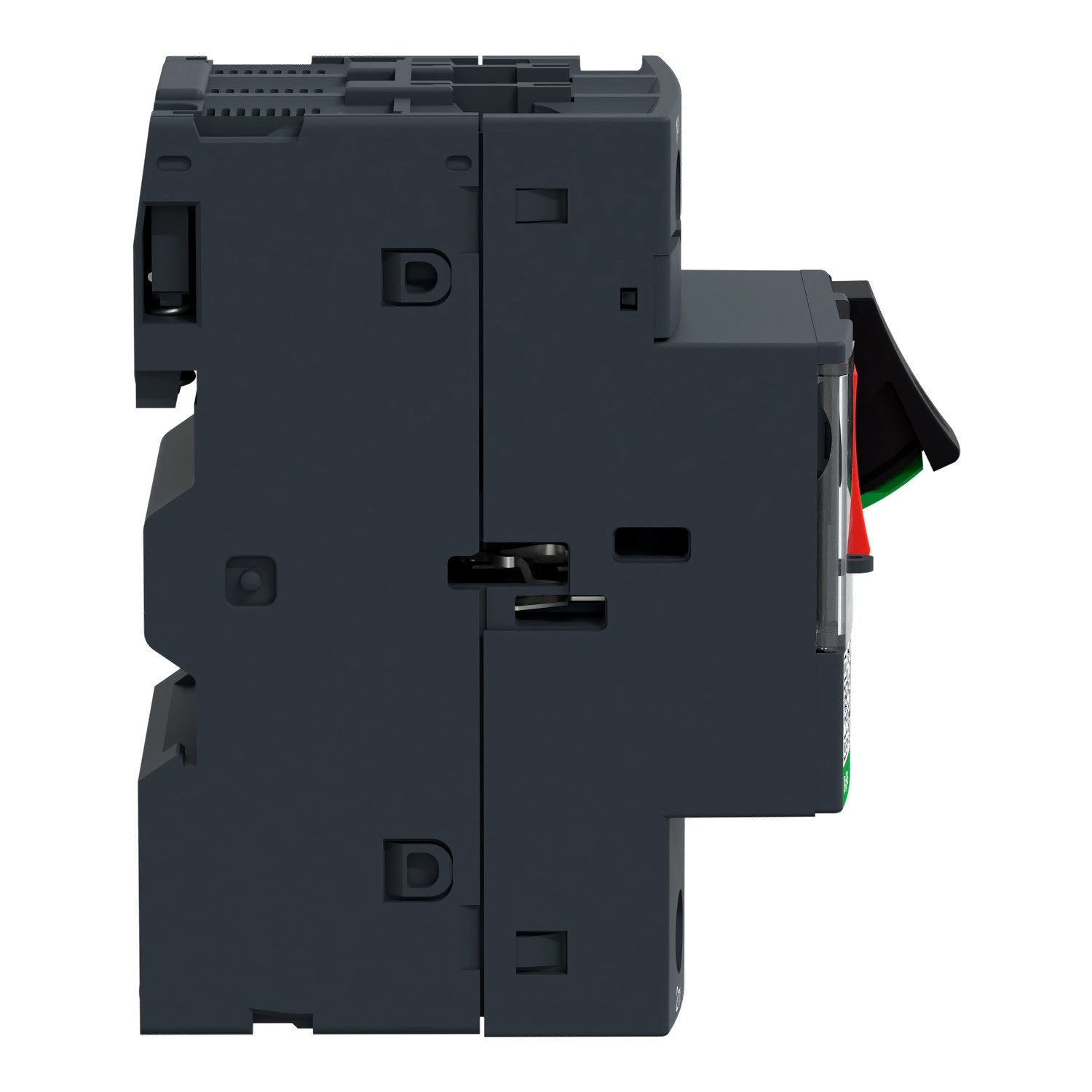

Méretek: Szélesség 45 mm, magasság 89 mm, mélység 78,5 mm
Csatlakozási távolság: 13,5 mm távtartó nélkül
Környezeti paraméterek
IK védettségi fokozat: IK04
IP védettségi fokozat: IP20
Klimatikus ellenállás: Megfelel IACS E10
Tárolási hőmérséklet: -40-80 °C
Tűzállóság: 960 °C
Üzemi hőmérséklet: -20-60 °C
Mechanikai robusztusság: Ütés: 30 Gn 11 ms-ig, Rezgés: 5 Gn, 5-150 Hz
Üzemeltetési magasság: ≤ 2000 m
Tanúsítványok és szabványok

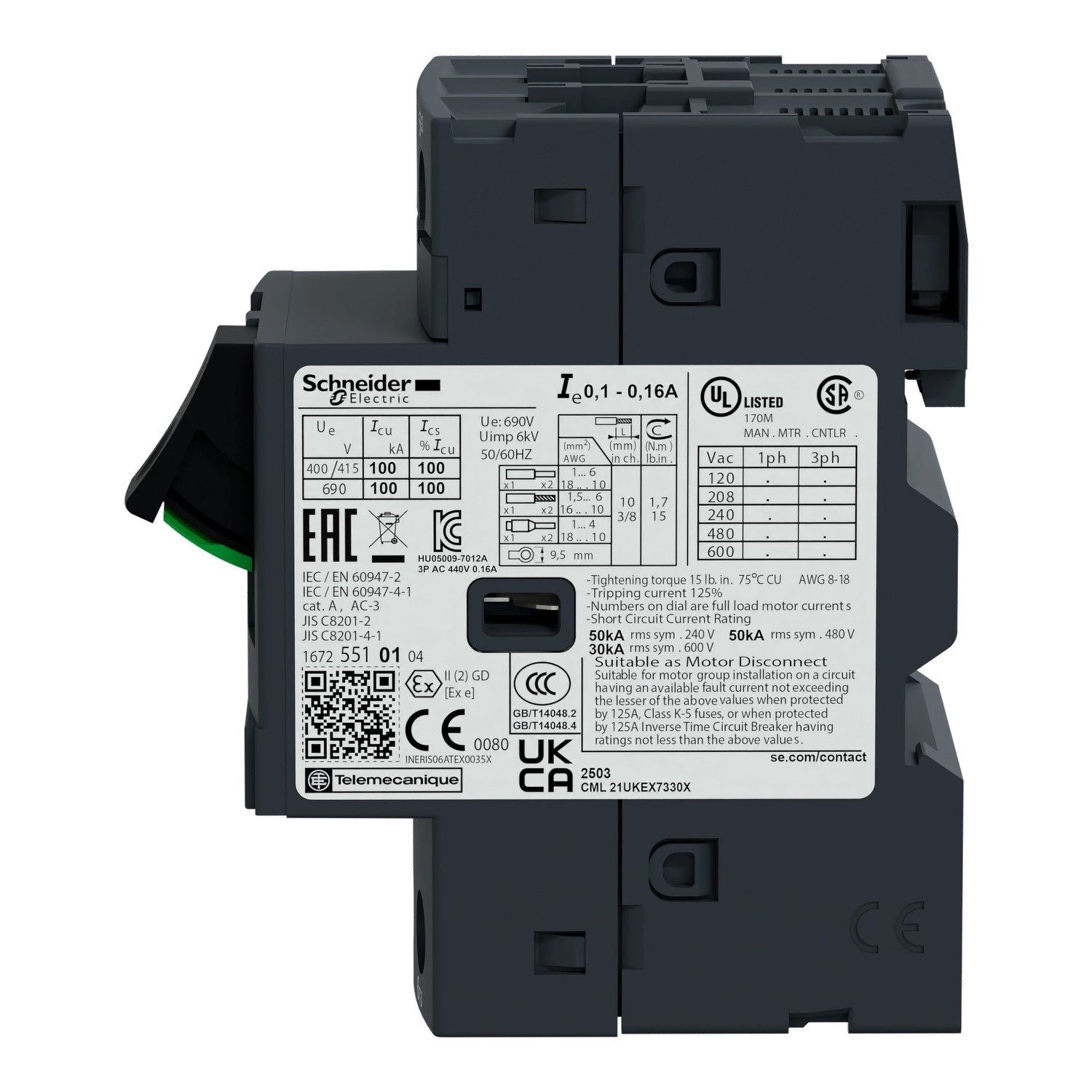

Szabványok: EN/IEC 60947-2, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 No 60947-4-1
Tanúsítványok: CCC, UL, CSA, EAC, ATEX, LROS, BV, RINA, DNV-GL, UKCA
