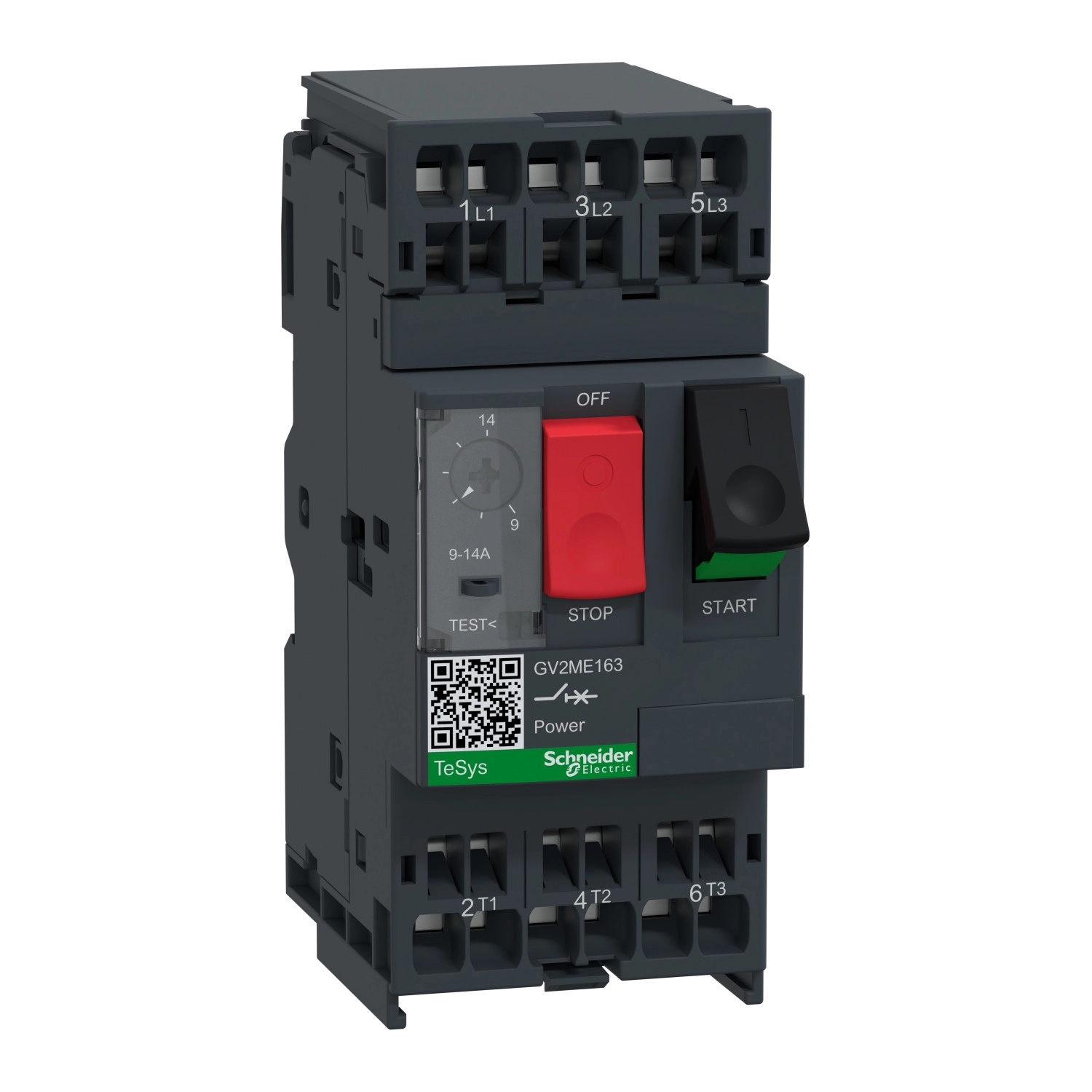

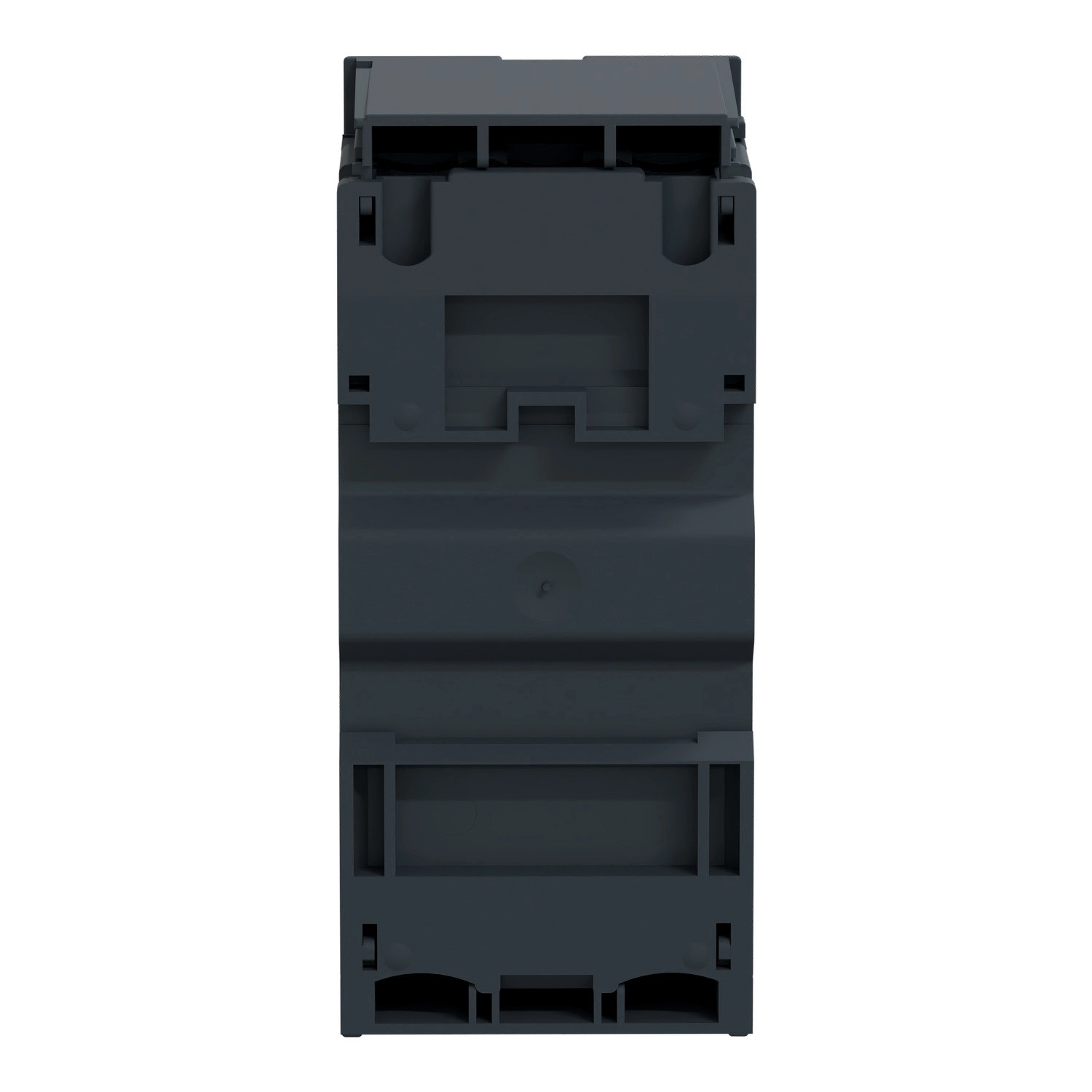

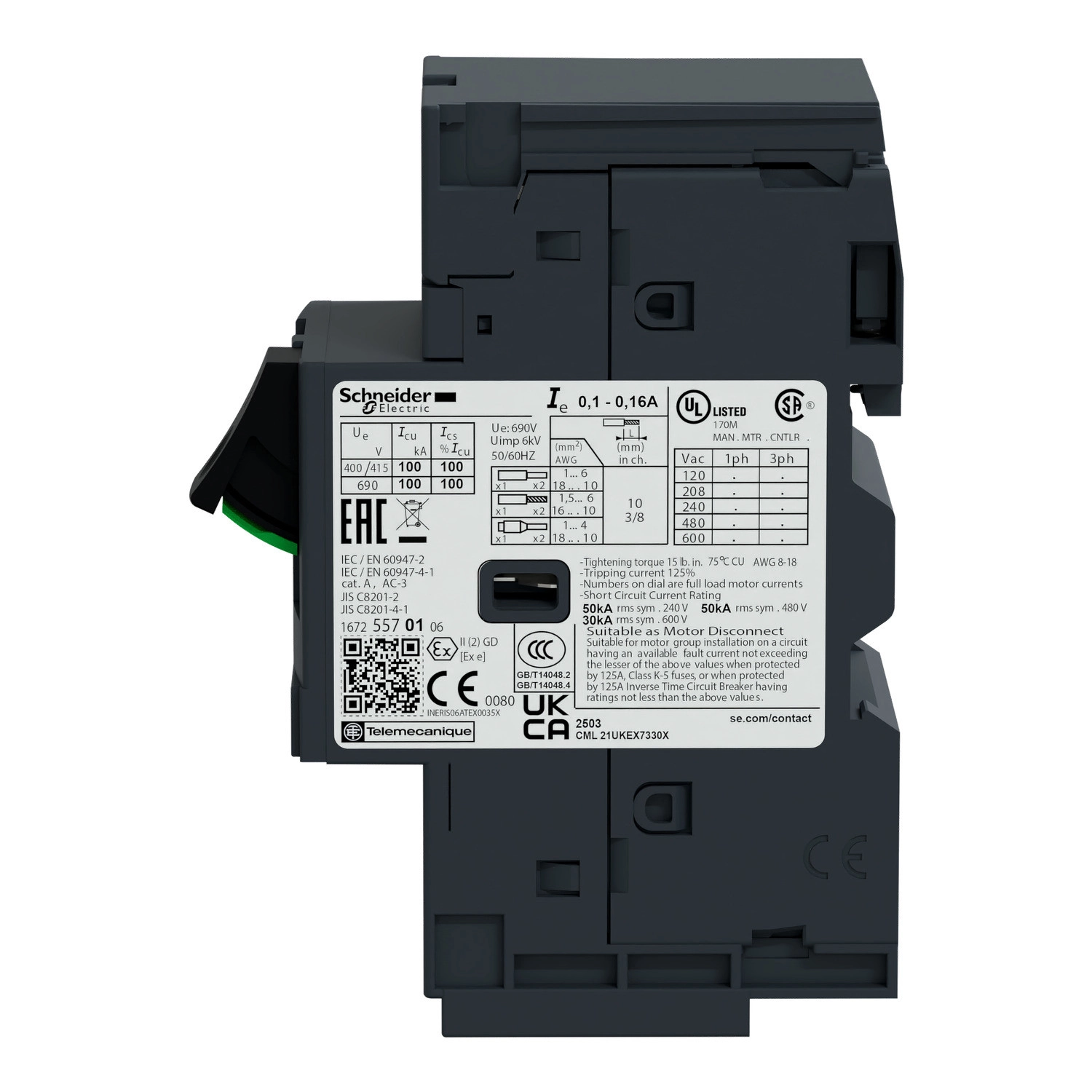

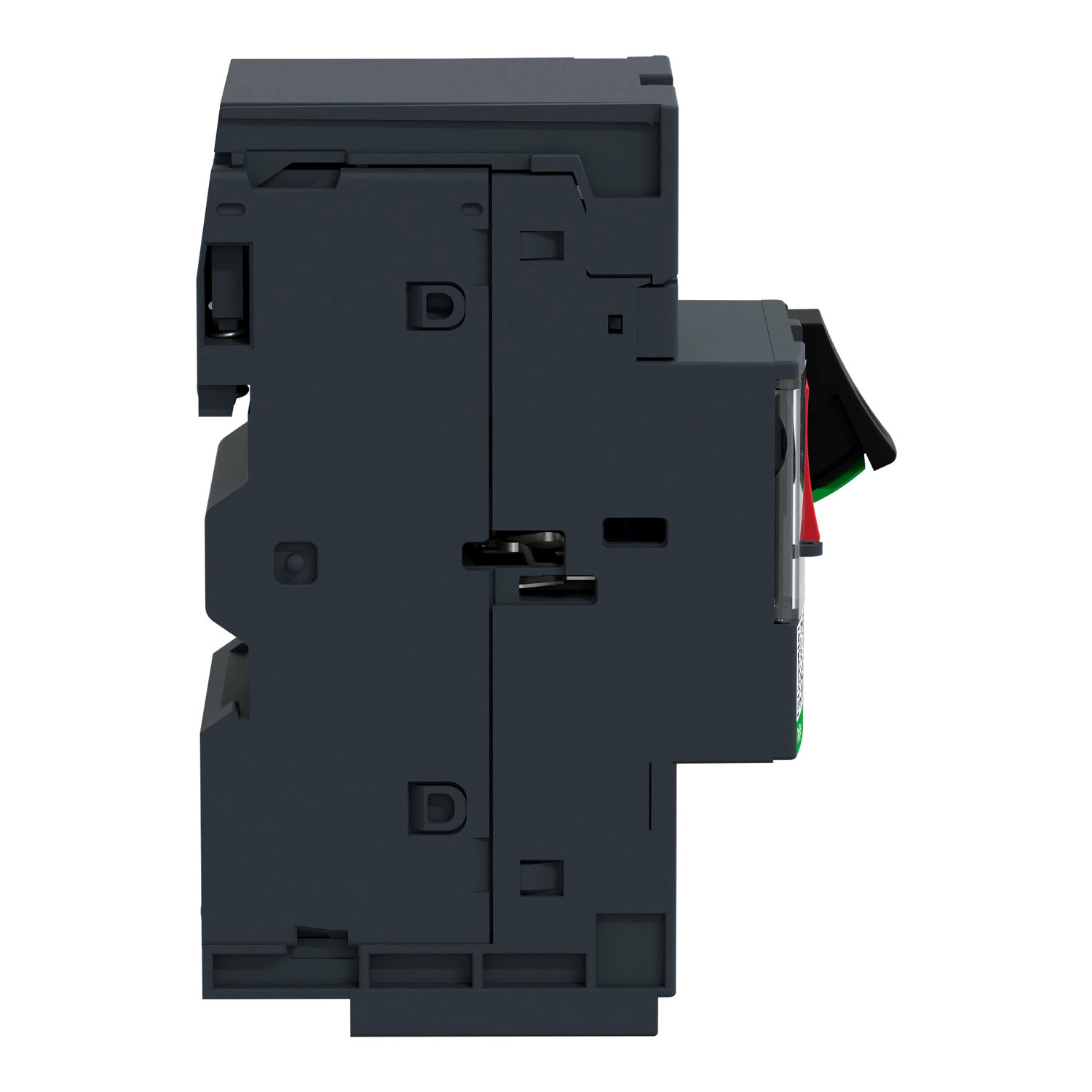

A Schneider Electric TeSys Deca GV2ME163 típusú motorvédő kapcsoló egy kiváló teljesítményű, 3 pólusú, 9-14 A közötti termikus-mágneses védelem beállítási tartománnyal rendelkező villamos készülék, amely a 2026. szeptember 30-i tervezett gyártás-befejezésig még elérhető. Ez a modell a TeSys Deca termékcsaládba tartozik, és a TeSys GV2 sorozat tagja, amely kifejezetten motorvédelmi alkalmazásokra lett kifejlesztve.
A GV2ME163 motorvédő rugós csatlakozókapcsokkal rendelkezik, amelyek biztosítják a gyors és megbízható vezetékcsatlakoztatást. A készülék akár 2 kábelt is képes fogadni terminálonként, és a támogatott vezetékkeresztmetszet 1-6 mm² tömör, 1,5-4 mm² rugalmas kábelvég nélkül, illetve 1-4 mm² rugalmas kábelvéggel ellátott vezetékeknél. Az eszköz kimondottan sokoldalúan szerelhető, mivel 35 mm-es szimmetrikus DIN sínre pattintható, vagy akár adapterlap segítségével panelre is csavarozható, és mind vízszintes, mind függőleges pozícióban telepíthető.
A motorvédő kapcsoló kiemelkedő műszaki paraméterekkel bír. 5,5 kW teljesítményű motorok védelméhez ajánlott 400/415 V AC 50/60 Hz hálózaton, illetve 7,5 kW teljesítményű motorokhoz 500 V AC 50/60 Hz esetén. Benyűgöző 100 kA megszakítóképességgel rendelkezik 230/240 V AC 50/60 Hz hálózaton, míg 400/415 V AC esetén ez az érték 15 kA. A maximális üzemi feszültség 690 V AC 50/60 Hz, és az eszköz 6 kV névleges lökőfeszültség-állósággal rendelkezik. A termék rendelkezik fáziskiesés érzékeléssel, és alkalmas leválasztásra is az IEC 60947-1 szabvány szerint. A névleges áram 14 A, a hőkioldási tartomány 9-14 A között állítható, a mágneses kioldási áram pedig 253,4 A. A készülék nyomógombos vezérlésű, és sötétszürke színű, kompakt kialakítása (45 mm széles, 101 mm magas és 78,5 mm mély) lehetővé teszi a helytakarékos telepítést kapcsolószekrényekben.
A GV2ME163 modell kiváló megbízhatóságot kínál, amit a 100.000 ciklusos mechanikai és elektromos élettartam is bizonyít AC-3 és AC-3e kategóriában egyaránt 415 V feszültségen. A védelem minőségét az IK04 ütésállóság és IP20 érintésvédelmi besorolás biztosítja. Az eszköz széles hőmérséklettartományban (-20...60 °C) üzemeltethető, és ellenáll a vibráció és rázkódás okozta igénybevételeknek (5 Gn, 5...150 Hz és 30 Gn 11 ms-ig). A különböző nemzetközi szabványoknak és előírásoknak való megfelelést számos tanúsítvány igazolja, beleértve a CCC, UL, CSA, EAC, ATEX és több hajózási regiszter (LROS, BV, RINA, DNV-GL) minősítését is. A termék pólusonkénti teljesítményvesztesége 2,5 W, működési módja pedig megszakításmentes az IEC 60947-4-1 szabvány szerint.
Schneider Electric TeSys - GV2ME163 - Motorvédő kapcsoló 9…14A, rugós csatlakozás műszaki adatok
Általános adatok
Termékcsalád: TeSys Deca
Terméknév: TeSys GV2
Terméktípus: Motorvédő kapcsoló
Eszköz rövid neve: GV2ME
Alkalmazás: Motorvédelem
Kioldóegység technológia: Termikus-mágneses
Elektromos jellemzők
Pólusok leírása: 3P
Hálózat típusa: AC
Felhasználási kategória: A kategória az IEC 60947-2 szerint, AC-3 az IEC 60947-4-1 szerint, AC-3e az IEC 60947-4-1 szerint
Hálózati frekvencia: 50/60 Hz az IEC 60947-2 szerint
Motor teljesítmény: 5.5 kW 400/415 V AC 50/60 Hz esetén, 7.5 kW 500 V AC 50/60 Hz esetén
Megszakítóképesség: 100 kA Icu 230/240 V AC 50/60 Hz esetén, 15 kA Icu 400/415 V AC 50/60 Hz esetén, 8 kA Icu 440 V AC 50/60 Hz esetén, 6 kA Icu 500 V AC 50/60 Hz esetén, 3 kA Icu 690 V AC 50/60 Hz esetén
Névleges üzemi zárlati megszakítóképesség: 100% 230/240 V AC 50/60 Hz esetén, 50% 400/415 V AC 50/60 Hz esetén, 50% 440 V AC 50/60 Hz esetén, 75% 500 V AC 50/60 Hz esetén, 75% 690 V AC 50/60 Hz esetén
Vezérlés típusa: Nyomógomb
Névleges áram: 14 A
Termikus védelem beállítási tartománya: 9…14 A az IEC 60947-2 szerint
Mágneses kioldási áram: 253.4 A
Konvencionális szabad légáramú termikus áram: 14 A az IEC 60947-2 szerint
Névleges üzemi feszültség: 690 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges szigetelési feszültség: 690 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-2 szerint
Fáziskiesés érzékenység: Igen az IEC 60947-4-1 szerint
Leválasztásra való alkalmasság: Igen az IEC 60947-1 szerint
Teljesítményveszteség pólusonként: 2.5 W
Mechanikai élettartam: 100000 ciklus
Elektromos élettartam: 100000 ciklus AC-3 esetén 415 V In, 100000 ciklus AC-3e esetén 415 V In
Névleges üzem: Megszakítás nélküli az IEC 60947-4-1 szerint
Csatlakozás és felszerelés
Csatlakozók - terminálok: Erőáramköri: rugós kapcsok 2 kábel(ek) 1…6 mm²tömör, Erőáramköri: rugós kapcsok 2 kábel(ek) 1.5…4 mm²rugalmas kábelvég nélkül, Erőáramköri: rugós kapcsok 2 kábel(ek) 1…4 mm²rugalmas kábelvéggel
Rögzítési mód: 35 mm szimmetrikus DIN sín: pattintható, Panel: csavarozott (adapterlemezzel)
Szerelési pozíció: Vízszintes, Függőleges
Mechanikai jellemzők
Szélesség: 45 mm
Magasság: 101 mm
Mélység: 78.5 mm
Szín: Sötétszürke
Környezeti feltételek
Szabványok: EN/IEC 60947-2, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 No 60947-4-1, IEC/EN 60335-2-40:Annex JJ, IEC/EN 60335-1:Clause 30.2
Termék tanúsítványok: CCC, UL, CSA, EAC, ATEX, LROS (Lloyds register of shipping), BV, RINA, DNV-GL, UKCA
IK védelmi fokozat: IK04
IP védelmi fokozat: IP20 az IEC 60529 szerint
Klímaállóság: IACS E10 szerint
Környezeti levegő hőmérséklet tároláshoz: -40…80 °C
Tűzállóság: 960 °C az IEC 60695-2-11 szerint
Környezeti levegő hőmérséklet működéshez: -20…60 °C
Mechanikai robusztusság: Rázkódás: 30 Gn 11 ms-ig, Rezgés: 5 Gn, 5...150 Hz
Üzemi magasság: <= 2000 m
