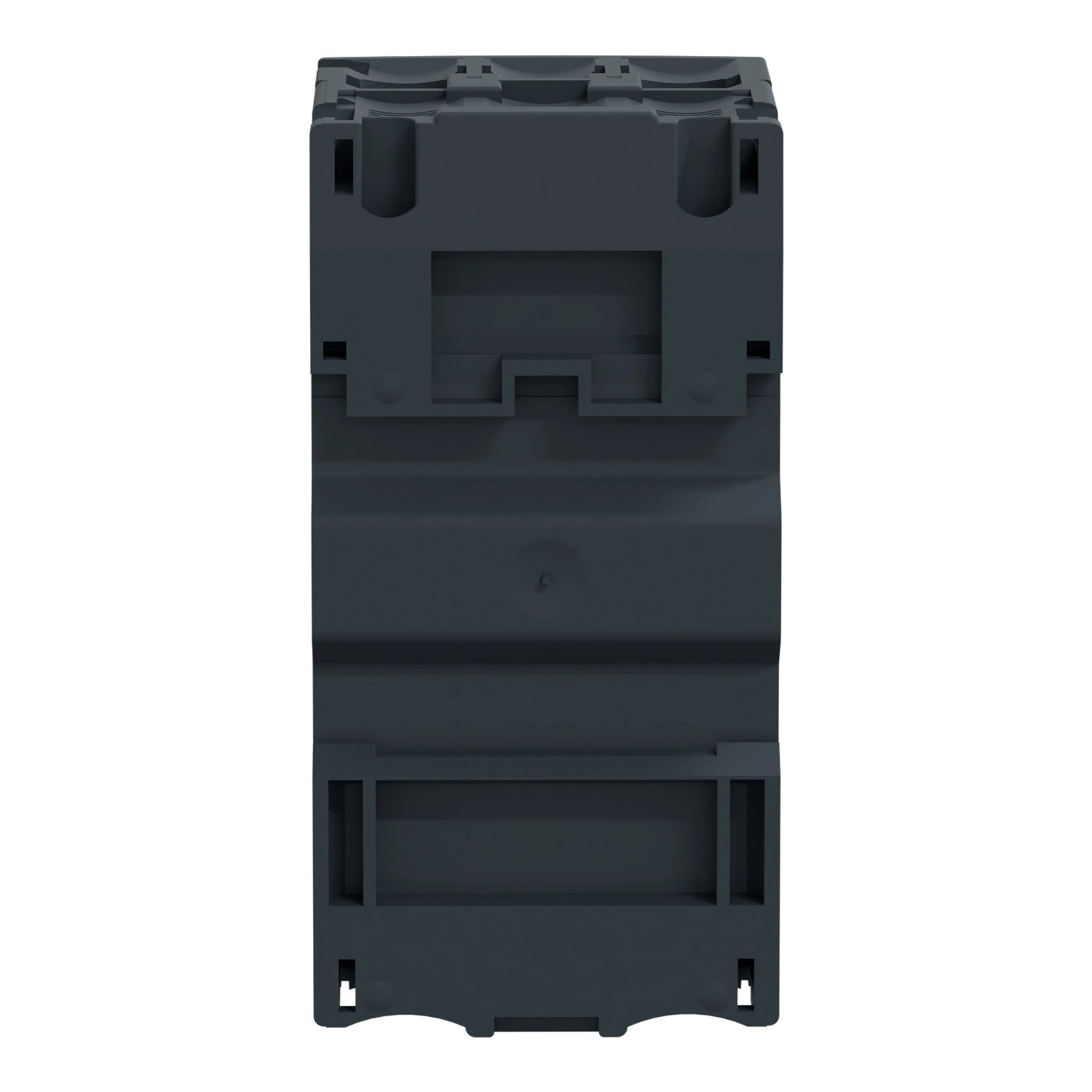

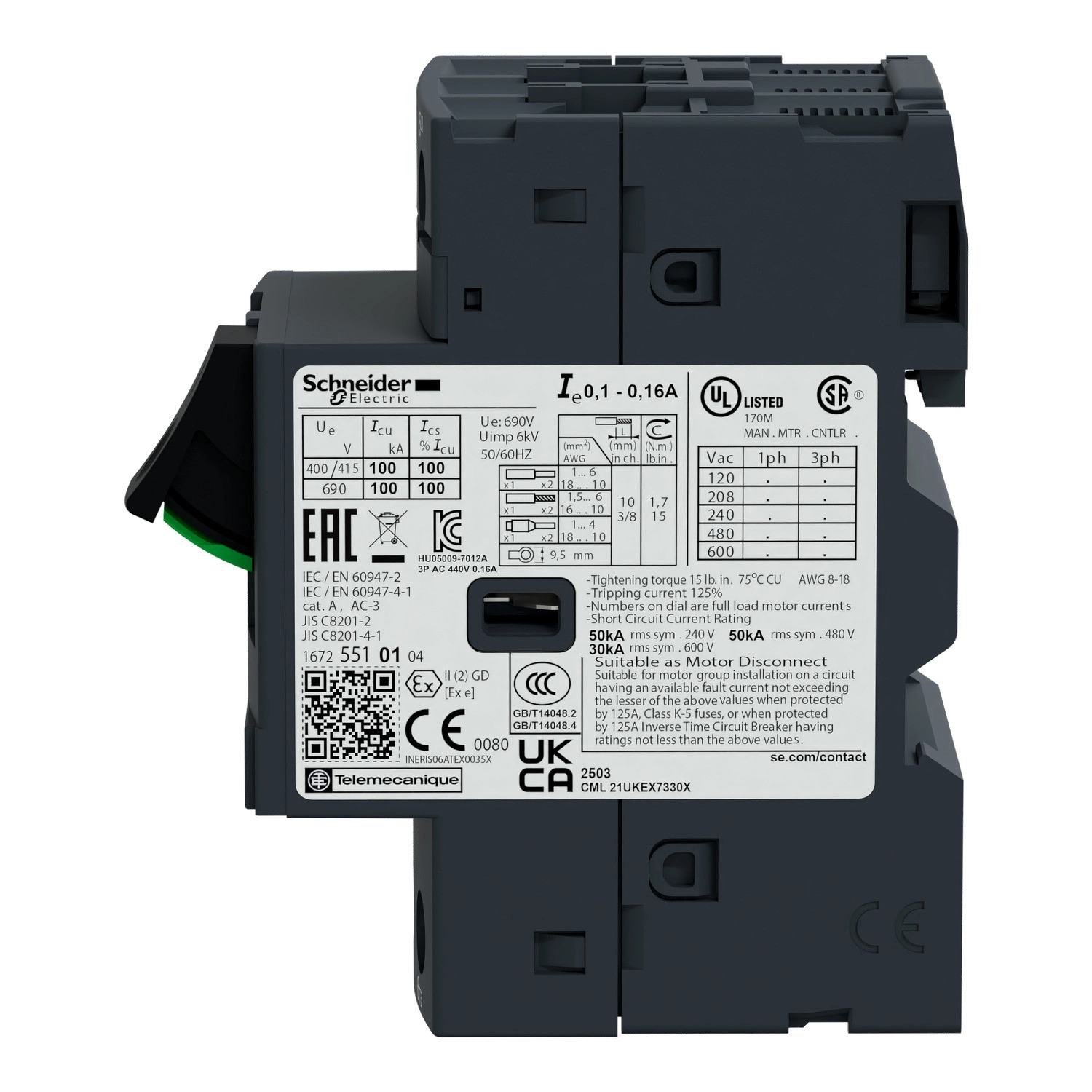

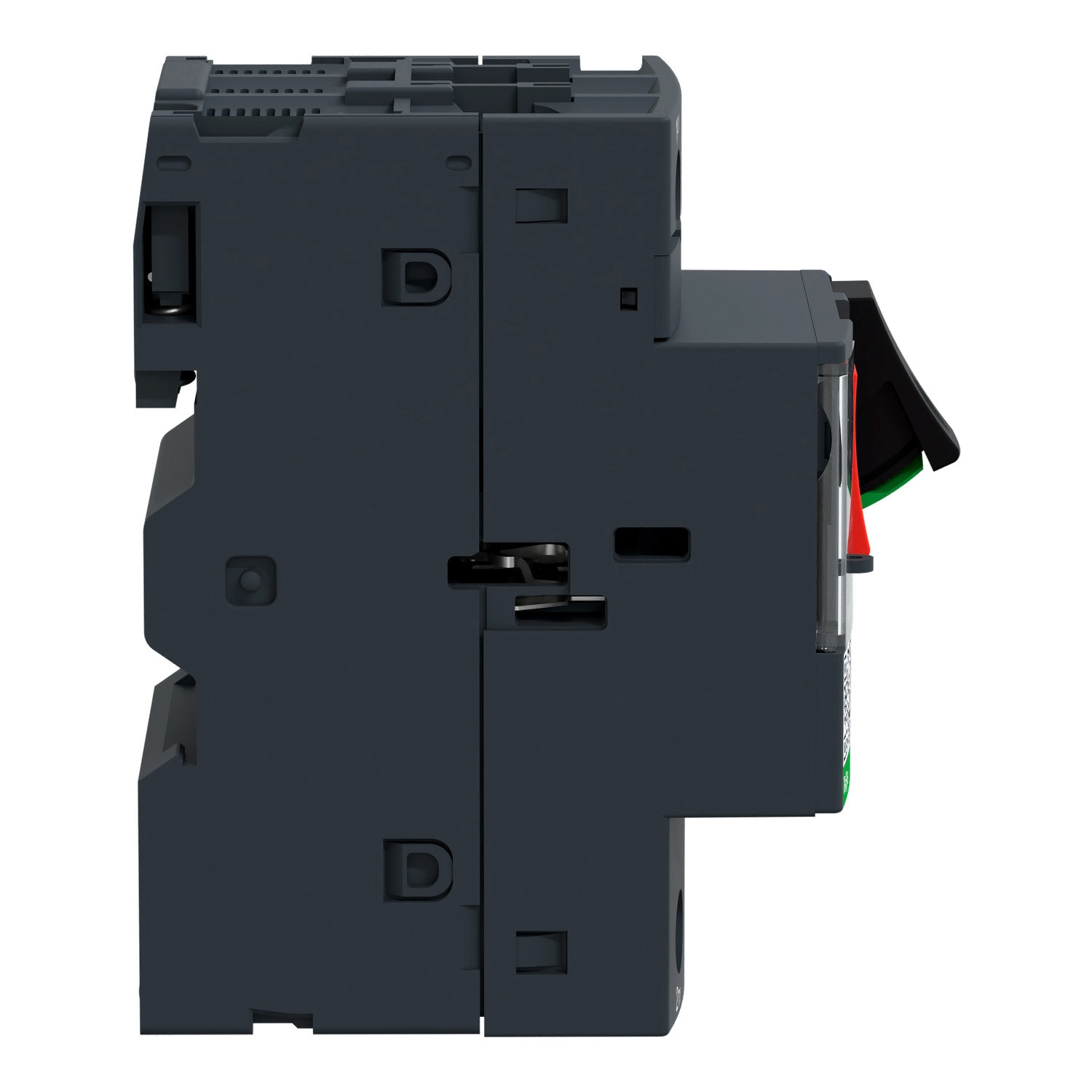

A Schneider Electric TeSys Deca termékcsaládjába tartozó GV2ME146 motorvédő kapcsoló egy kompakt és sokoldalú megoldás a villamosmotor-védelem terén. Ez a 3 pólusú készülék a TeSys GV2 sorozat része, amely kiváló teljesítményjellemzőivel és robosztus kivitelével tűnik ki a piacon.
A GV2ME146 motorvédő kapcsoló termál-mágneses kioldóegységgel rendelkezik, amely kettős védelmet biztosít: egyrészt termikus túlterhelés elleni védelmet, másrészt mágneses rövidzárlat elleni védelmet. A hőkioldás tartománya 6-10 A között állítható, ami lehetővé teszi a pontos beállítást a védendő motor névleges áramához igazodva. A mágneses kioldás 149 A-nél történik, ami gyors leválasztást biztosít rövidzárlati áramok esetén. Ez a kombináció megbízható védelmet nyújt a motorok számára különböző üzemeltetési feltételek mellett.
A GV2ME146 kiemelkedő szakítóképességgel rendelkezik: 400/415 V AC feszültségen akár 100 kA rövidzárlati áramot is képes megszakítani az IEC 60947-2 szabvány szerint. Ez jelentős biztonságot nyújt még súlyos hibaállapotok esetén is. A fázisvédelem érzékenysége és a szigetelésre való alkalmasság tovább növeli a készülék megbízhatóságát. A motorkörben való alkalmazást segítik az AC-3 és AC-3e kategóriák szerinti minősítések. A készülék széleskörű alkalmazhatóságát mutatja, hogy 3 kW-tól 7,5 kW-ig terjedő motorteljesítmények védelmére alkalmas különböző hálózati feszültségszinteken (400/415V, 500V, 690V).
A mechanikai kialakítás is figyelemre méltó: a nyomógombos vezérlés egyszerű kezelhetőséget biztosít, a gyűrűs kábelsaruk pedig megbízható csatlakozást tesznek lehetővé. A készülék rögzítése többféleképpen történhet: 35 mm-es DIN sínre pattintható vagy adapterlap segítségével panelre csavarozható. A kompakt méretek (45 mm szélesség, 89 mm magasság, 78,5 mm mélység) lehetővé teszik a helytakarékos beépítést. A GV2ME146 horizontális és vertikális beépítési pozícióban egyaránt használható, ami nagy rugalmasságot biztosít a telepítés során.
A készülék kiváló műszaki paraméterei között említhető a 10 A névleges áram, a 690 V AC névleges üzemi és szigetelési feszültség, valamint a 6 kV lökőfeszültség-állóság. A pólusonkénti 2,5 W teljesítményveszteség alacsonynak számít, ami hozzájárul az energiahatékony működéshez. A GV2ME146 mechanikai és elektromos élettartama egyaránt 100 000 kapcsolási ciklus, ami hosszú távú megbízhatóságot garantál. A készülék IP20-as érintésvédelmi besorolással rendelkezik, és -20°C és +60°C közötti környezeti hőmérsékleten üzemeltethető. A szakadatlan üzem (Uninterrupted duty) az IEC 60947-4-1 szabvány szerint tovább növeli a felhasználási lehetőségeket.
Schneider Electric TeSys - GV2ME146 - Motorvédő kapcsoló műszaki adatok
Általános tulajdonságok
Terméknév: TeSys GV2
Termékcsalád: TeSys Deca
Típus: Motorvédő kapcsoló
Rövid megnevezés: GV2ME
Alkalmazási terület: Motorvédelem
Kioldóegység technológiája: Termál-mágneses
Műszaki jellemzők
Pólusok száma: 3P
Hálózat típusa: AC
Felhasználási kategória: Category A az IEC 60947-2 szerint, AC-3 és AC-3e az IEC 60947-4-1 szerint
Hálózati frekvencia: 50/60 Hz
Motorteljesítmény: 3 kW és 4 kW (400/415 V AC), 4 kW és 5.5 kW (500 V AC), 5.5 kW és 7.5 kW (690 V AC)
Szakítóképesség: 100 kA Icu 230/240 V és 400/415 V AC esetén, 15 kA Icu 440 V AC esetén, 10 kA Icu 500 V AC esetén, 3 kA Icu 690 V AC esetén
Névleges üzemi szakítóképesség: 100% 230/240 V, 400/415 V, 440 V, 500 V AC esetén, 75% 690 V AC esetén
Vezérlés módja: Nyomógomb
Névleges áram: 10 A
Termikus védelem beállítási tartománya: 6...10 A
Mágneses kioldási áram: 149 A
Konvencionális szabad levegőn mért termikus áram: 10 A
Névleges üzemi feszültség: 690 V AC
Névleges szigetelési feszültség: 690 V AC
Névleges lökőfeszültség-állóság: 6 kV
Mechanikai és csatlakozási jellemzők
Fázisvédelem érzékenység: Igen
Szigetelésre alkalmas: Igen
Teljesítményveszteség pólusonként: 2.5 W
Mechanikai élettartam: 100000 ciklus
Elektromos élettartam: 100000 ciklus (AC-3 és AC-3e kategória)
Csatlakozási mód: Gyűrűs kábelsaruk 2 kábelhez (1...6 mm² tömör, 1.5...6 mm² sodrott kábelvég nélkül, 1...4 mm² sodrott kábelvéggel)
Meghúzási nyomaték: 1.7 N.m
Rögzítési mód: 35 mm-es szimmetrikus DIN sínre pattintható vagy panelre csavarozható adapterlappal
Beépítési helyzet: Horizontális vagy vertikális
Méretek (Sz x Ma x Mé): 45 x 89 x 78.5 mm
Környezeti feltételek
Szabványok: EN/IEC 60947-2, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 No 60947-4-1
Védettség: IP20 az IEC 60529 szerint
Mechanikai ellenállóképesség: Ütés: 30 Gn 11 ms-ig, Rezgés: 5 Gn, 5...150 Hz
Üzemi hőmérséklet: -20...60 °C
Tárolási hőmérséklet: -40...80 °C
Üzemeltetési magasság: Maximum 2000 m
