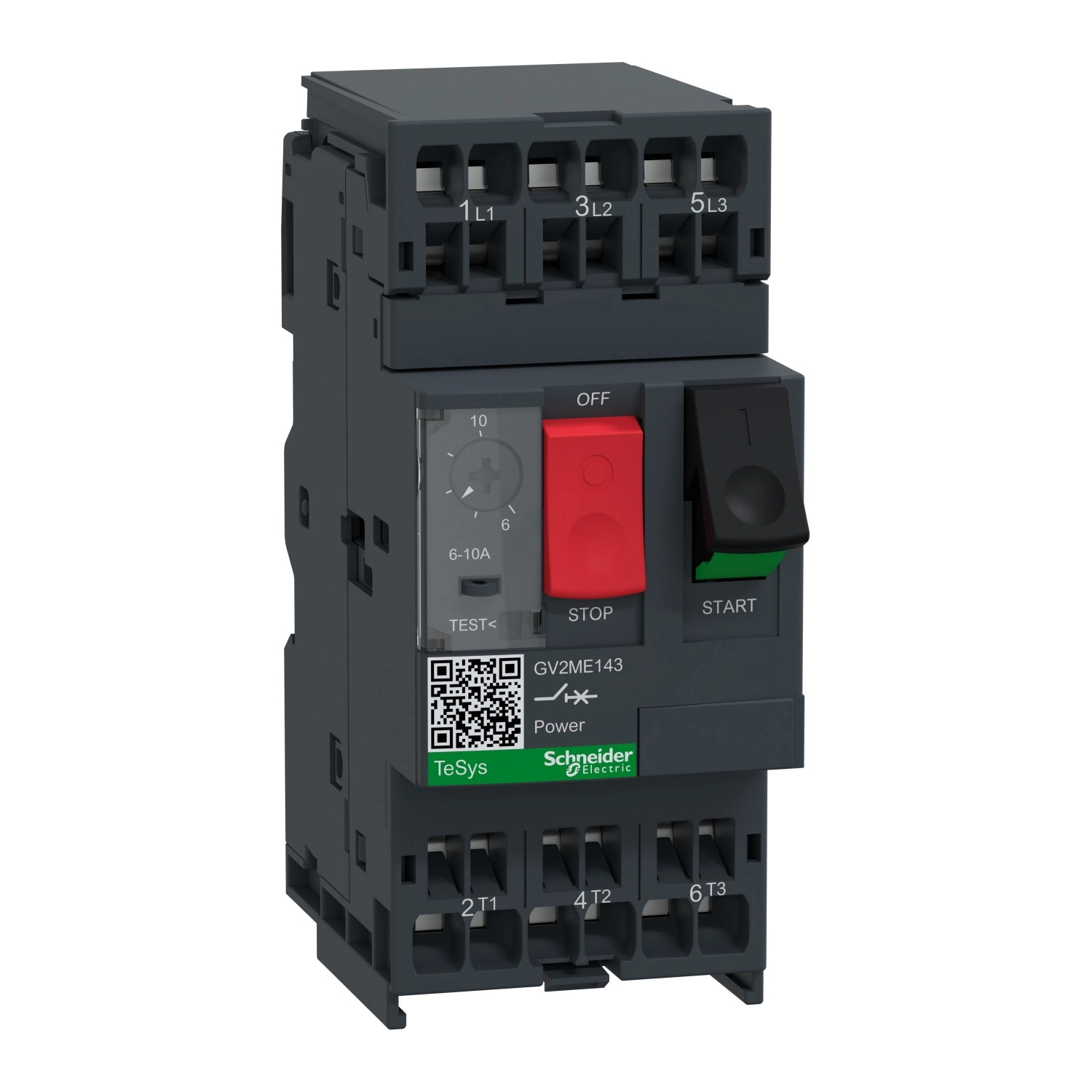

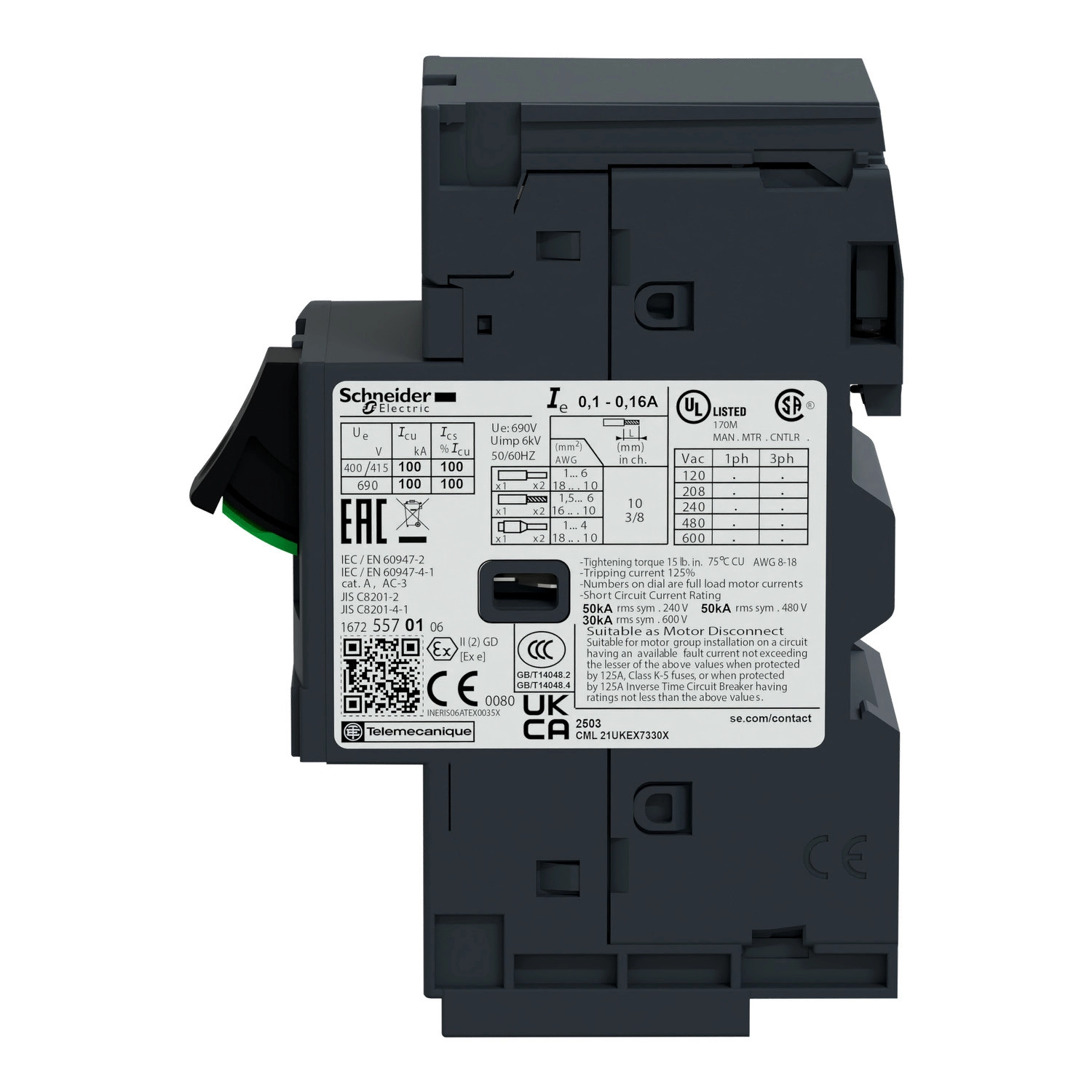

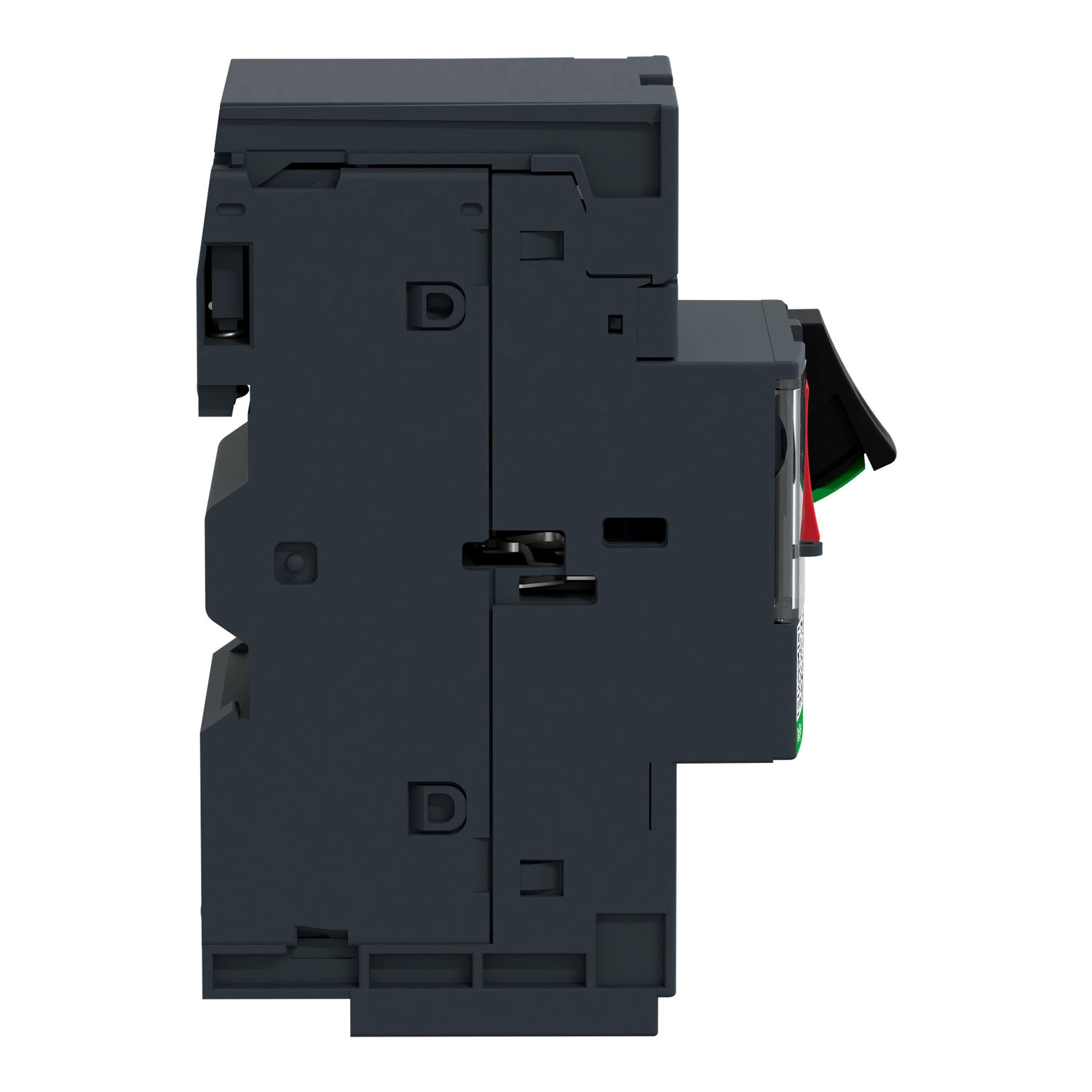

A Schneider Electric TeSys Deca sorozatú GV2ME143 motorvédő kapcsoló egy prémium kategóriás eszköz, amely 3 pólusú, 6-10A közötti hőmágneses védelemmel és nyomógombos kezeléssel rendelkezik. Ez a készülék a 2-es keretmérethez tartozik és rugós csatlakozókkal van felszerelve, ami gyorsabb, biztonságosabb és tartósabb bekötést tesz lehetővé.
A GV2ME143 típusú motorvédő kapcsoló elsődleges feladata a motorok védelme túlterhelés és rövidzárlat ellen. A termék hőmágneses kioldási technológiát alkalmaz, amely egyesíti a termikus védelmet a túlterhelés ellen és a mágneses védelmet a rövidzárlat ellen. A termikus védelem beállítási tartománya 6-10A, míg a mágneses kioldási áram 149A. Ez a készülék ideális választás 3-4 kW teljesítményű motorok védelméhez 400/415V AC hálózaton vagy 4-5,5 kW teljesítményű motorokhoz 500V AC hálózaton.
Kiemelkedő műszaki tulajdonságai közé tartozik a rendkívül magas megszakítóképesség, amely akár 100 kA-t is eléri 230/240V és 400/415V AC esetén. A névleges üzemi feszültség 690V AC, névleges szigetelési feszültség szintén 690V AC, míg a névleges lökőfeszültség-állóság 6 kV. A készülék AC-3 és AC-3e kategóriának megfelelő, 50/60 Hz-es hálózathoz. Rendelkezik fáziskimaradás érzékeléssel, valamint szigetelési funkcióval az IEC 60947-1 szabvány szerint. A TeSys Deca GV2ME143 magas mechanikai és elektromos élettartammal büszkélkedhet: mindkét esetben 100000 kapcsolási ciklus. A pólusonkénti teljesítmény disszipáció 2,5 W.
A GV2ME143 motorvédő kapcsoló rugós csatlakozókkal rendelkezik, amelyek 2 kábelhez használhatók: 1-6 mm² tömör vezeték, 1,5-4 mm² hajlékony vezeték kábelvég nélkül, vagy 1-4 mm² hajlékony vezeték kábelvéggel. A készülék rögzítése történhet 35 mm-es szimmetrikus DIN sínre pattintással vagy panelre csavarozással (adapter lemezzel). Mind vízszintes, mind függőleges pozícióban felszerelhető. Méretek tekintetében a szélesség 45 mm, a magasság 101 mm, a mélység pedig 78,5 mm.
A GV2ME143 motorvédő kapcsoló számos nemzetközi szabványnak és tanúsítványnak felel meg, beleértve az EN/IEC 60947-2, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 No 60947-4-1 és további szabványokat. Rendelkezik CCC, UL, CSA, EAC, ATEX és számos egyéb tanúsítvánnyal. Az IP védelmi osztály IP20, az IK fokozat IK04. A készülék -20...60 °C közötti környezeti hőmérsékleten üzemeltethető, és mechanikai robusztussága kiváló: ellenáll 30 Gn erejű, 11 ms időtartamú ütéseknek és 5 Gn, 5...150 Hz rezgéseknek. A termék maximális működési magassága 2000 méter.
Schneider Electric TeSys - GV2ME143 - Motorvédő kapcsoló 6…10A, rugós csatlakozás műszaki adatok
Főbb tulajdonságok
A TeSys Deca GV2ME143 egy 3P motorvédő kapcsoló, amely 6-10A tartományban állítható termikus védelemmel és hőmágneses kioldási technológiával rendelkezik. A termék a TeSys GV2 sorozat része, nyomógombos kezeléssel és rugós csatlakozókkal.
Teljesítmény paraméterek
Motorteljesítmény: 3 kW és 4 kW 400/415 V AC 50/60 Hz hálózaton, valamint 4 kW és 5,5 kW 500 V AC 50/60 Hz hálózaton.
Megszakítóképesség: 100 kA Icu 230/240 V AC és 400/415 V AC hálózaton, 15 kA Icu 440 V AC hálózaton, 10 kA Icu 500 V AC hálózaton, 3 kA Icu 690 V AC hálózaton.
Névleges üzemi rövidzárlati megszakítóképesség: 100% a legtöbb feszültségszinten, 75% 690 V AC hálózaton.
Villamos jellemzők
Névleges áram: 10 A
Termikus védelem beállítási tartomány: 6...10 A
Mágneses kioldási áram: 149 A
Konvencionális szabad levegőn mért termikus áram: 10 A
Névleges üzemi feszültség: 690 V AC 50/60 Hz
Névleges szigetelési feszültség: 690 V AC 50/60 Hz
Névleges lökőfeszültség-állóság: 6 kV
Fáziskimaradás érzékenység: Igen
Pólusonkénti teljesítmény disszipáció: 2,5 W
Mechanikai tulajdonságok és méretek
Csatlakozások: Rugós csatlakozók 2 kábelhez (1...6 mm² tömör, 1,5...4 mm² hajlékony kábelvég nélkül, 1...4 mm² hajlékony kábelvéggel)

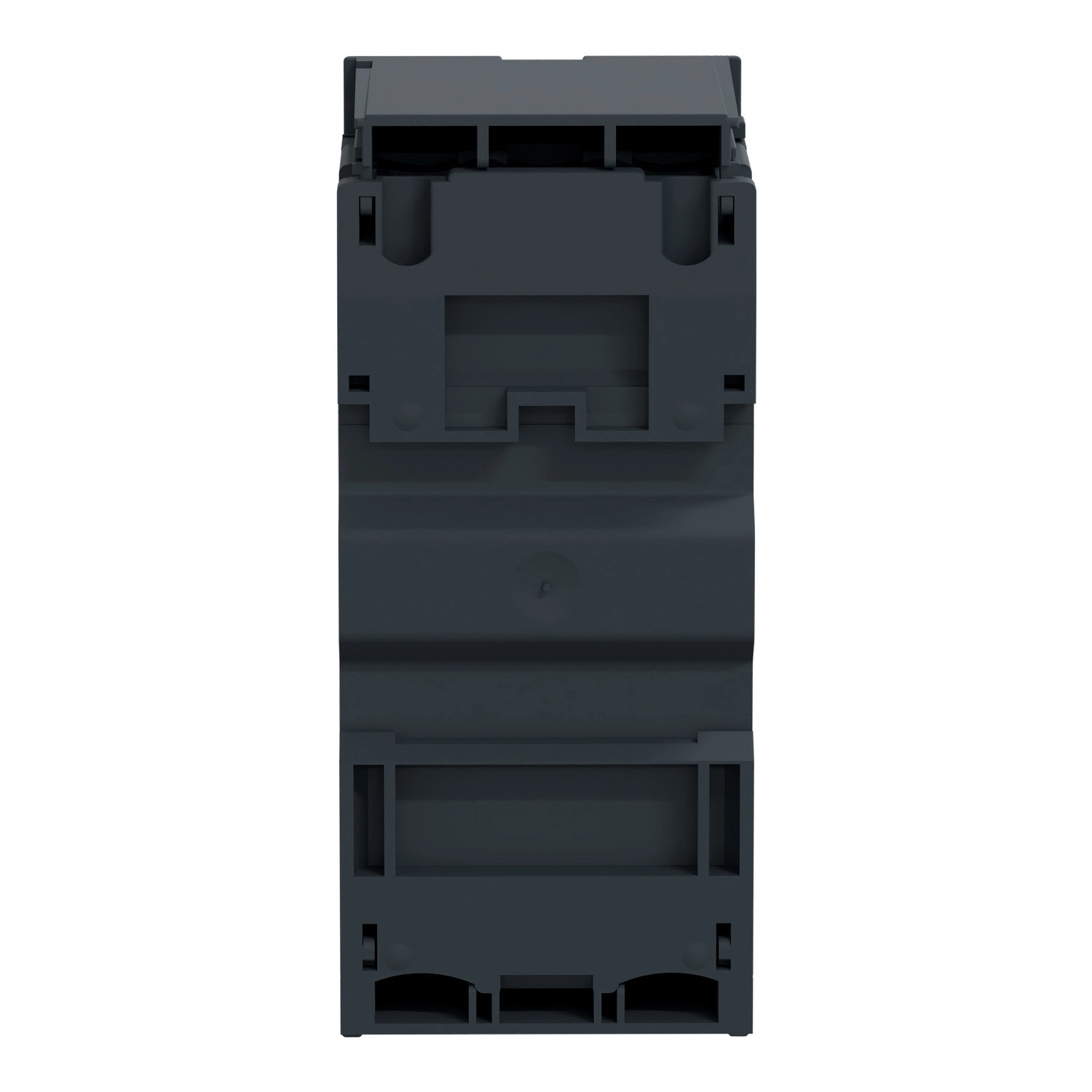

Rögzítési mód: 35 mm-es DIN sínre pattintható vagy panelre csavarozható adapterlap segítségével
Szerelési pozíció: Vízszintes vagy függőleges
Méretek: 45 mm széles, 101 mm magas, 78,5 mm mély
Mechanikai élettartam: 100000 ciklus
Elektromos élettartam: 100000 ciklus AC-3 és AC-3e típusú terhelésnél 415 V feszültségen
Környezeti feltételek
IP védettségi szint: IP20
IK fokozat: IK04
Üzemi hőmérséklet: -20...60 °C
Tárolási hőmérséklet: -40...80 °C
Mechanikai robusztusság: Ütésállóság: 30 Gn, 11 ms; Rezgésállóság: 5 Gn, 5...150 Hz
Maximális üzemi magasság: 2000 m
Szabványok és tanúsítványok
Megfelel az EN/IEC 60947-2, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 No 60947-4-1 szabványoknak.
Rendelkezik többek között CCC, UL, CSA, EAC, ATEX, LROS, BV, RINA, DNV-GL és UKCA tanúsítványokkal.
