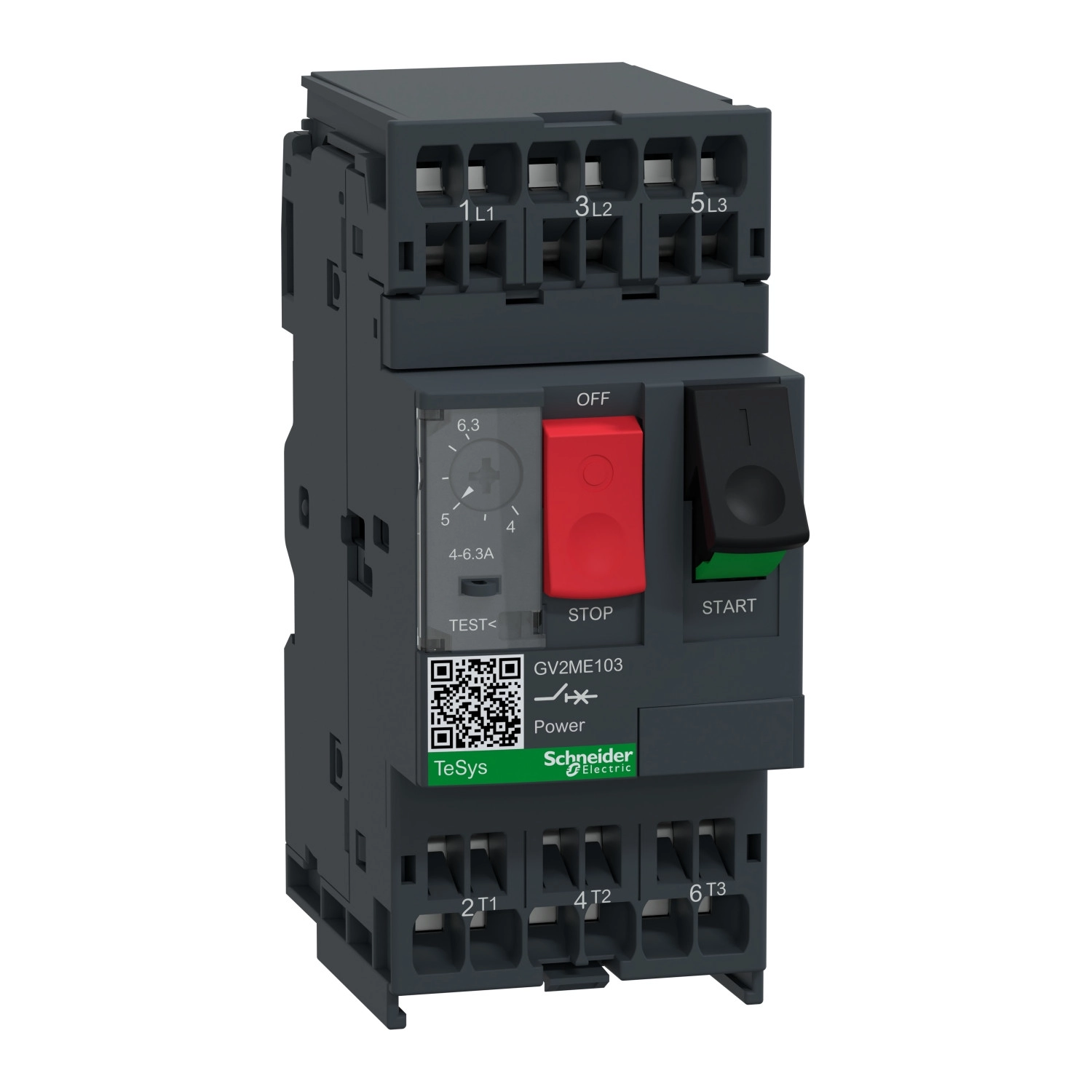

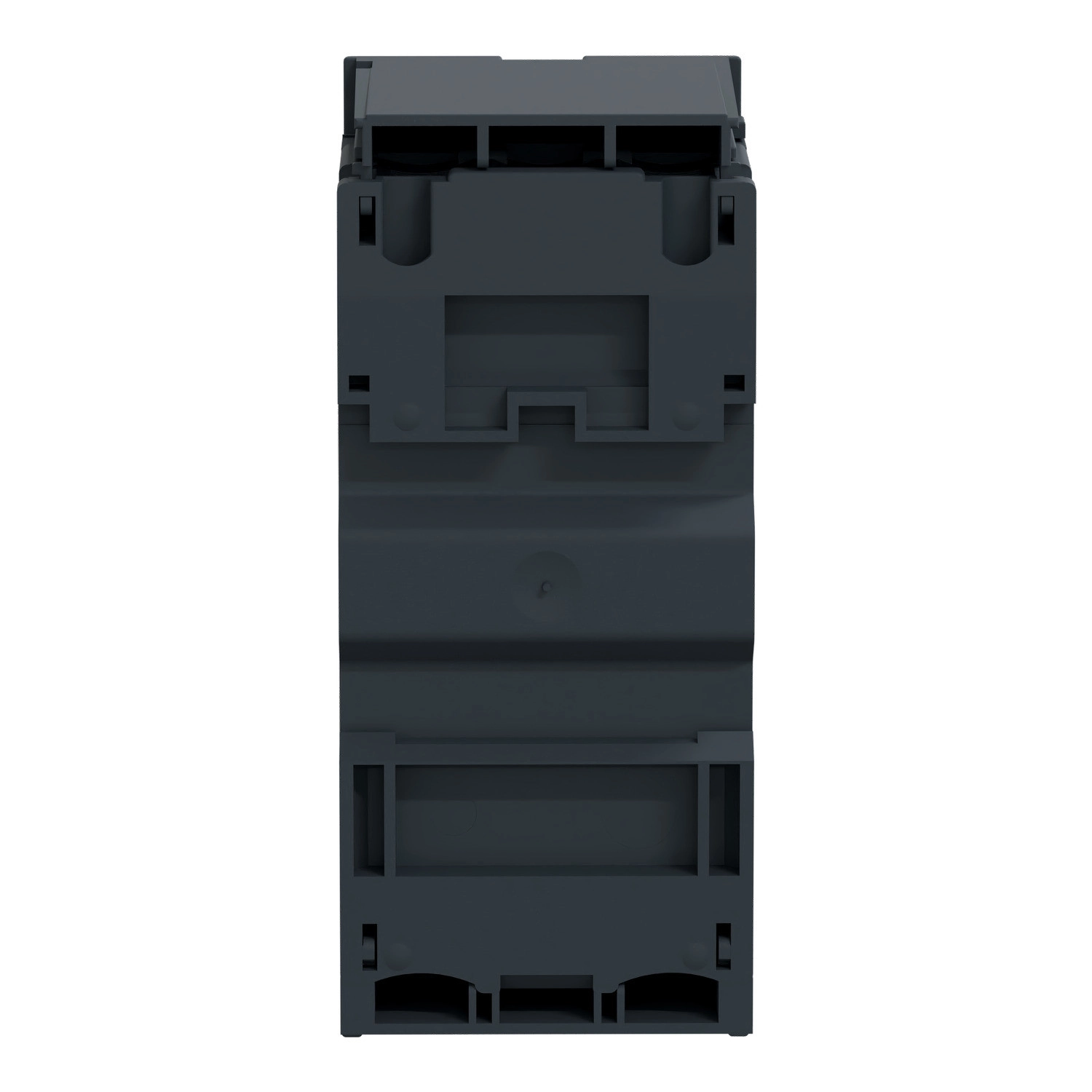

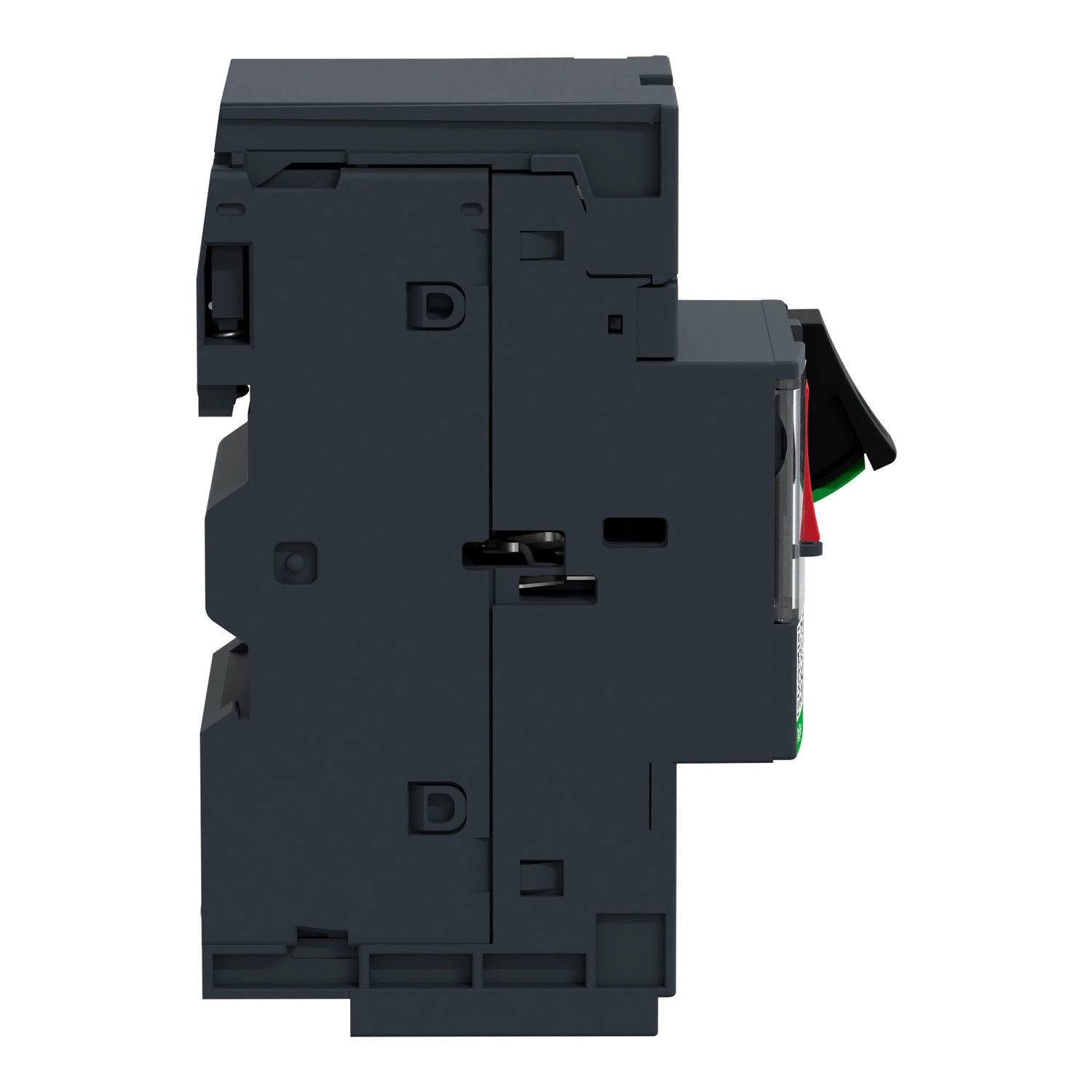

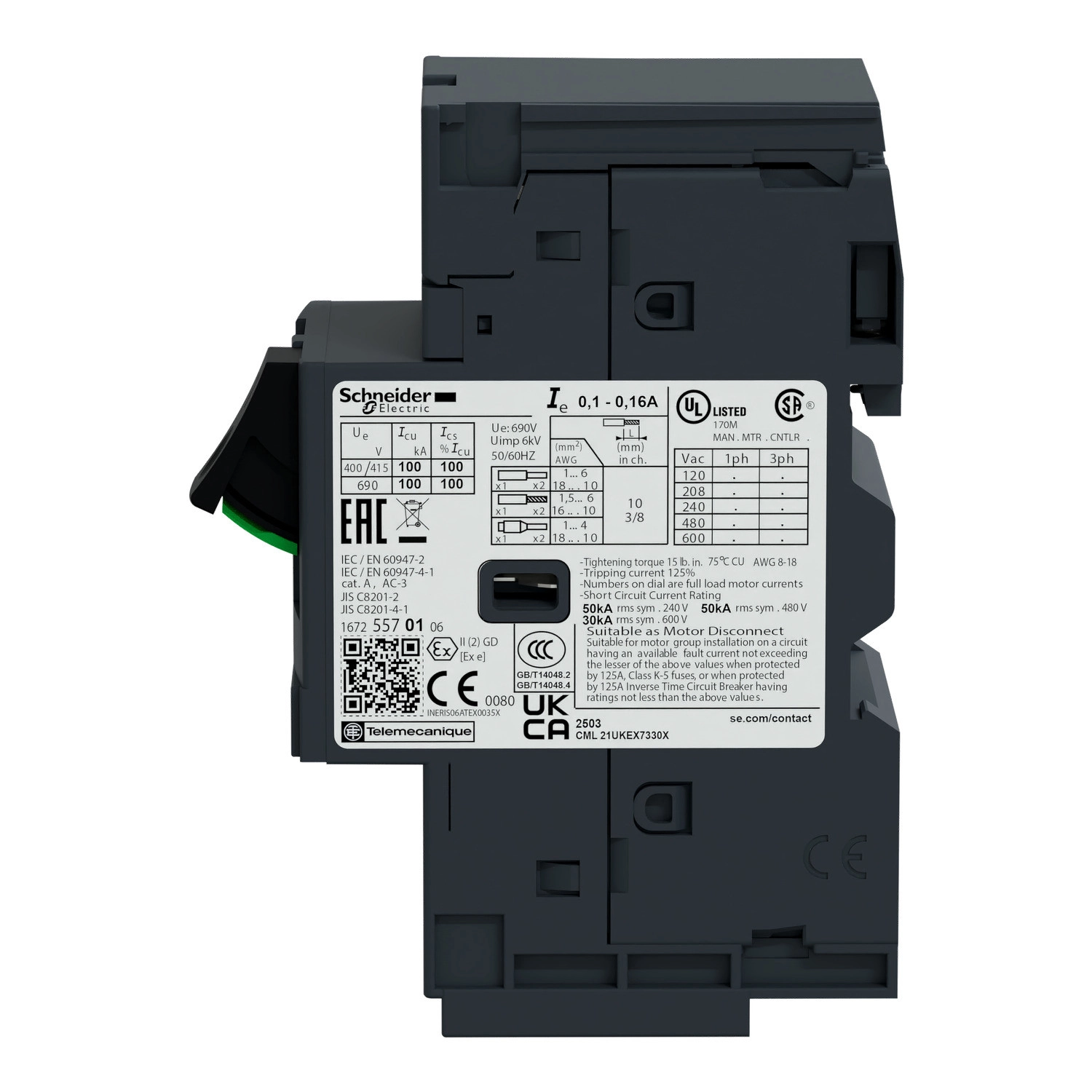

A Schneider Electric TeSys Deca GV2ME103 típusú motorvédő kapcsoló egy rendkívül megbízható, többcélú védelmi megoldás, amely kifejezetten motorvédelmi alkalmazásokra lett tervezve. Ez a termék a 2026. szeptember 30-ig gyártásban maradó modell, amely a TeSys Deca termékcsalád része, és kiváló választás kis- és közepes teljesítményű motorok védelméhez.
A GV2ME103 egy kompakt, 3 pólusú termomágneses motorvédő kapcsoló, amely 4-6,3A tartományban állítható hőkioldóval rendelkezik, és 91A értékű mágneses kioldási árammal működik. A készülék innovatív rugós csatlakozási technológiával van ellátva, amely gyorsabb, megbízhatóbb bekötést tesz lehetővé a hagyományos csavaros kötésekkel szemben. A rugós csatlakozók 1-6 mm² tömör vezetékek, 1,5-4 mm² sodrott vezetékek kábelvég nélkül, illetve 1-4 mm² sodrott vezetékek kábelvéggel történő csatlakoztatását teszik lehetővé.
A készülék kivételes rövidzárlati megszakítóképességgel rendelkezik: 100 kA 230/240V és 400/415V AC hálózaton, 50 kA 440V és 500V AC hálózaton, valamint 3 kA 690V AC hálózaton. Ez a magas szintű megszakítási képesség biztosítja, hogy a kapcsoló a legsúlyosabb rövidzárlatok esetén is megfelelő védelmet nyújt. A névleges üzemi feszültsége 690V AC, szigetelési feszültsége szintén 690V AC, lökőfeszültség-állósága pedig 6 kV, ami széles alkalmazási területet tesz lehetővé. A készülék érzékeny a fáziskiesésre is, ami további védelmet biztosít a motor számára.
A GV2ME103 kiemelkedő mechanikai és elektromos élettartammal rendelkezik, mindkét esetben 100.000 kapcsolási ciklust garantálva. A beépíthető kiegészítők széles választéka, valamint a különböző szerelési módok (35 mm-es DIN sínre pattintható, adapterlap segítségével panelre csavarozható) még sokoldalúbbá teszik a készüléket. A termék technikai előnyei között szerepel a magas rövidzárlati megszakítóképesség (akár 100 kA-ig), rugós és csavaros csatlakozási lehetőség, a kioldott állapot könnyű felismerhetősége, és a leplombálhatóság minden verzióban. Az IP20-as érintésvédelmi osztály megfelelő védelmet biztosít az ujjak véletlen érintése ellen, a működési hőmérséklet-tartomány pedig -20°C és +60°C között van, ami szélsőséges környezeti feltételek mellett is megbízható működést garantál.
Schneider Electric TeSys - GV2ME103 - Motorvédő kapcsoló 4…6,3A, rugós csatlakozás műszaki adatok
Főbb jellemzők
Termékcsalád: TeSys Deca
Terméknév: TeSys GV2
Termék vagy alkatrész típusa: Motorvédő kapcsoló
Eszköz rövid neve: GV2ME
Eszköz alkalmazása: Motorvédelem
Kioldóegység technológia: Termo-mágneses
Műszaki specifikációk
Pólusok leírása: 3P
Hálózati típus: AC
Felhasználási kategória: A kategória az IEC 60947-2 szerint, AC-3 az IEC 60947-4-1 szerint, AC-3e az IEC 60947-4-1 szerint
Hálózati frekvencia: 50/60 Hz az IEC 60947-2 szerint
Motorteljesítmény kW: 2,2 kW 400/415 V AC 50/60 Hz hálózaton, 3 kW 500 V AC 50/60 Hz hálózaton
Megszakítóképesség: 100 kA Icu 230/240 V AC 50/60 Hz az IEC 60947-2 szerint, 100 kA Icu 400/415 V AC 50/60 Hz az IEC 60947-2 szerint, 50 kA Icu 440 V AC 50/60 Hz az IEC 60947-2 szerint, 50 kA Icu 500 V AC 50/60 Hz az IEC 60947-2 szerint, 3 kA Icu 690 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges üzemi zárlati megszakítóképesség [Ics]: 100% 230/240 V AC 50/60 Hz az IEC 60947-2 szerint, 100% 400/415 V AC 50/60 Hz az IEC 60947-2 szerint, 100% 440 V AC 50/60 Hz az IEC 60947-2 szerint, 100% 500 V AC 50/60 Hz az IEC 60947-2 szerint, 75% 690 V AC 50/60 Hz az IEC 60947-2 szerint
Vezérlés típusa: Nyomógomb
Névleges áram [In]: 6,3 A
Termikus védelem beállítási tartomány: 4...6,3 A az IEC 60947-2 szerint
Mágneses kioldási áram: 91 A
Konvencionális szabad levegőben lévő termikus áram [Ith]: 6,3 A az IEC 60947-2 szerint
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges szigetelési feszültség [Ui]: 690 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az IEC 60947-2 szerint
Fáziskiesési érzékenység: Igen, az IEC 60947-4-1 szerint
Mechanikai jellemzők
Szigetelésre való alkalmasság: Igen, az IEC 60947-1 szerint
Teljesítmény disszipáció pólusonként: 2,5 W
Mechanikai élettartam: 100000 ciklus
Elektromos élettartam: 100000 ciklus AC-3 esetén 415 V In áram mellett, 100000 ciklus AC-3e esetén 415 V In áram mellett
Névleges terhelés: Folyamatos az IEC 60947-4-1 szerint
Csatlakozások - sorkapcsok: Tápáramkör: rugós csatlakozók 2 kábel(ek) 1...6 mm² tömör, Tápáramkör: rugós csatlakozók 2 kábel(ek) 1,5...4 mm² rugalmas kábelvég nélkül, Tápáramkör: rugós csatlakozók 2 kábel(ek) 1...4 mm² rugalmas kábelvéggel
Rögzítési mód: 35 mm szimmetrikus DIN sínre pattintható, Panelre: csavarozott (adapter lappal)
Beépítési helyzet: Vízszintes, Függőleges
Szélesség: 45 mm
Magasság: 101 mm
Mélység: 78,5 mm
Szín: Sötétszürke
Környezeti feltételek
Szabványok: EN/IEC 60947-2, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 No 60947-4-1, IEC/EN 60335-2-40:Annex JJ, IEC/EN 60335-1:Clause 30.2
IK védettségi fokozat: IK04
IP védettségi fokozat: IP20 az IEC 60529 szerint
Klímaállóság: Az IACS E10 szerint
Környezeti levegő tárolási hőmérséklete: -40...80 °C
Tűzállóság: 960 °C az IEC 60695-2-11 szerint
Környezeti levegő üzemi hőmérséklete: -20...60 °C
Mechanikai robusztusság: Ütések: 30 Gn 11 ms-ig, Rezgések: 5 Gn, 5...150 Hz
Üzemi magasság: <= 2000 m
