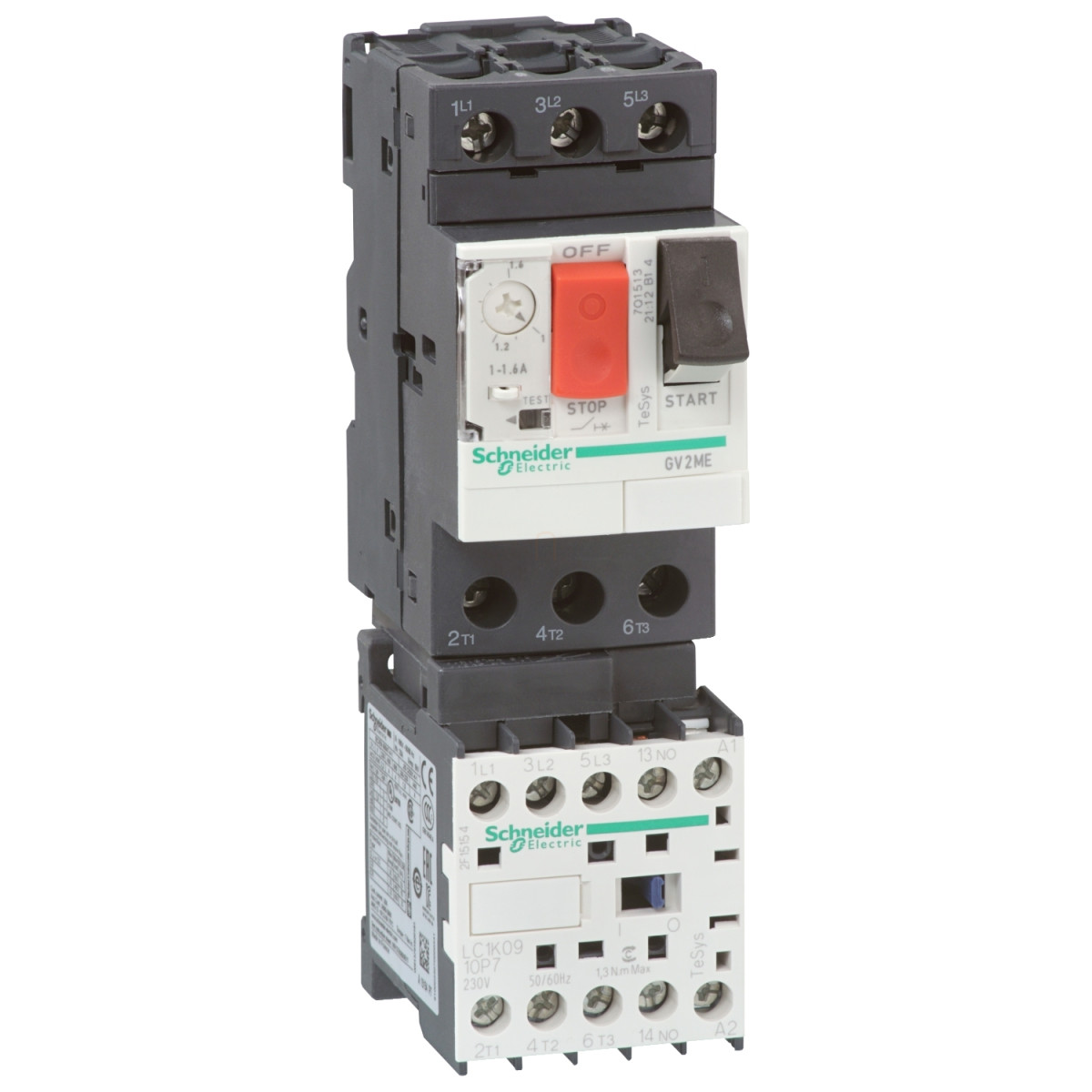

A Schneider Electric TeSys Deca Frame 2 sorozatból származó GV2ME08K1P7 komplett motorindító kombináció egy hatékony és megbízható megoldás ipari motorvezérlési alkalmazásokhoz. Ez a DOL (Direct On Line) kombináció egy GV2ME típusú motorvédő kapcsolóból, egy LC1K06 típusú kontaktorból és egy GV2AF01 kombinációs blokkból áll, amelyek együtt biztosítják a motor biztonságos indítását és védelmét különböző üzemi feltételek mellett.
A GV2ME08K1P7 jelű motorindító kombináció 3 pólusú kialakítással rendelkezik, és AC-3, illetve AC-3e felhasználási kategóriába tartozik. Ez a termék különböző teljesítményű motorokhoz használható: alkalmas 1,1 kW-os és 1,5 kW-os motorokhoz 400/415 V AC 50/60 Hz hálózaton, 1,5 kW-os motorokhoz 440 V AC 50/60 Hz rendszerben, valamint 1,5 kW-os és 2,2 kW-os motorokhoz 500 V AC 50/60 Hz hálózaton. A vezérlőáramkör feszültsége 230 V AC 50/60 Hz, a termék pedig 110 V AC vezérlőfeszültséggel kerül kialakításra, ahogyan azt a típusjelölés is mutatja.
A GV2ME08K1P7 motorindító kombináció kiváló védelmi funkciókat kínál. A hőkioldás beállítási tartománya 2,5-4 A között állítható, így különböző névleges áramú motorokhoz finoman hangolható. A mágneses kioldási áram értéke 51 A, ami megfelelő védelmet biztosít rövidzárlat esetén. A kapcsolókombináció megszakítóképessége kiemelkedően magas: 50 kA Iq érték 400/415 V AC, 440 V AC és 500 V AC feszültségszinteken egyaránt, ami megfelel az IEC 60947-4-1 szabvány előírásainak. A termék Type 1 koordináció típusú, ami biztosítja a megfelelő védelmi szintet áramütés és túlterhelés ellen. A Schneider Electric GV2ME08K1P7 motorindító méretei kompaktak: a magassága 152 mm, szélessége mindössze 45 mm, mélysége pedig 87 mm, ami lehetővé teszi a helytakarékos beépítést különböző kapcsolószekrényekbe és vezérlőpanelekbe.
Schneider Electric TeSys - GV2ME08K1P7 - Komplett motorindító, 4A, 230VAC műszaki adatok
Főbb jellemzők
Termékcsalád: TeSys
Eszköz rövid neve: GV2ME
Termék típusa: Motorindító
Motorindító típusa: Nem irányváltó
Pólusok száma: 3P
Felhasználási kategória: AC-3, AC-3e
Motorteljesítmény
1,1 kW 400/415 V AC 50/60 Hz
1,5 kW 400/415 V AC 50/60 Hz
1,5 kW 440 V AC 50/60 Hz
1,5 kW 500 V AC 50/60 Hz
2,2 kW 500 V AC 50/60 Hz
Elektromos paraméterek
Vezérlőáramköri feszültség [Uc]: 230 V AC 50/60 Hz
Mágneses kioldási áram: 51 A
Hőkioldás beállítási tartománya: 2,5...4 A
Megszakítóképesség: 50 kA Iq 400/415 V AC 50/60 Hz (IEC 60947-4-1 szerint)
50 kA Iq 440 V AC 50/60 Hz (IEC 60947-4-1 szerint)
50 kA Iq 500 V AC 50/60 Hz (IEC 60947-4-1 szerint)
Kiegészítő információk
Eszköz összetétele:
1 db 3-pólusú kontaktor
1 db GV2ME típusú motorvédő kapcsoló
1 db GV2AF01 kombinációs blokk
Koordinációs típus: Type 1
Mechanikai jellemzők
Magasság: 152 mm
Szélesség: 45 mm
Mélység: 87 mm
