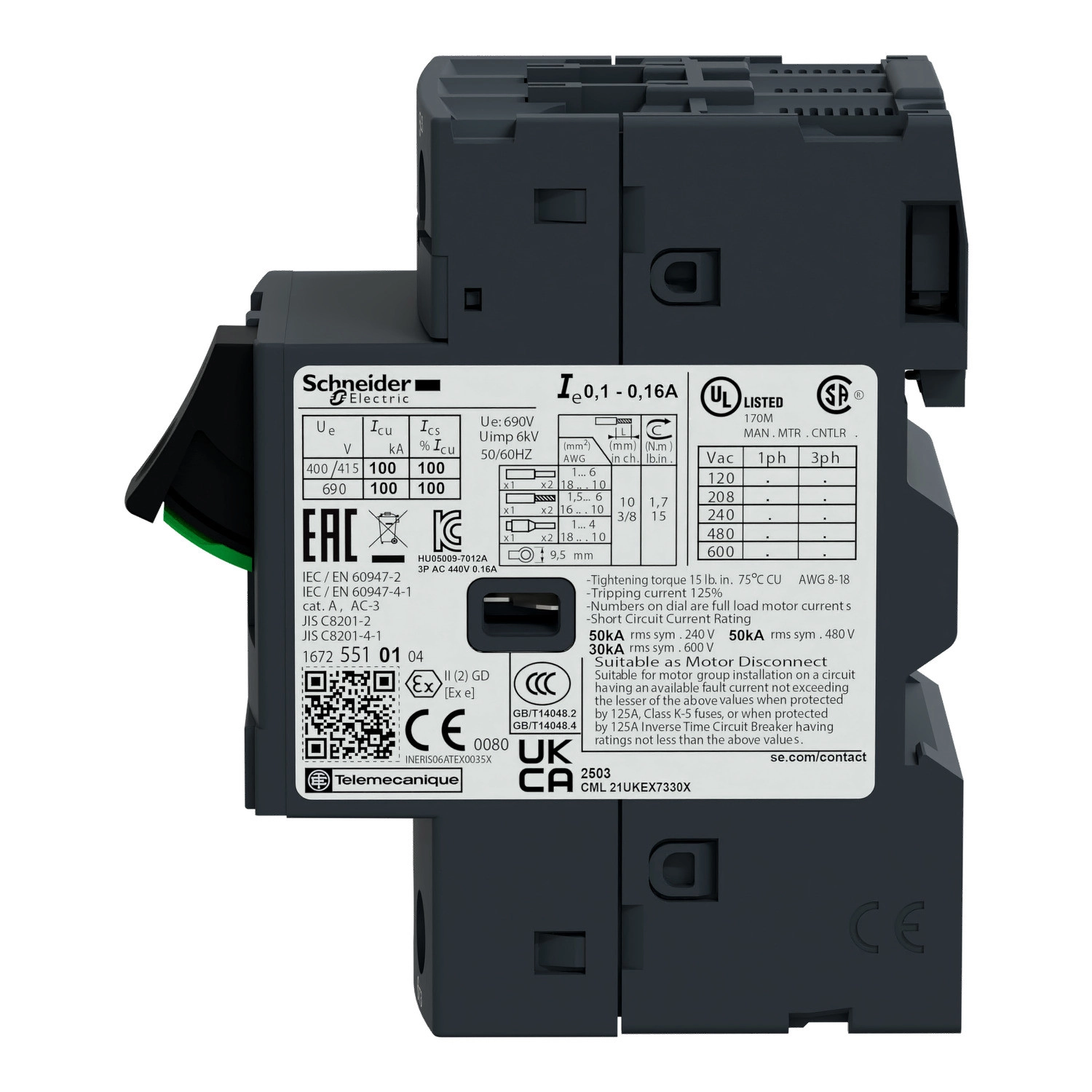

Schneider Electric TeSys - GV2ME086 - Motorvédő kapcsoló
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A GV2ME086 modell 3 pólusú kialakítással rendelkezik, és 2,5-4 A közötti hőkioldási tartománnyal működik, amely lehetővé teszi a pontos beállítást a motor névleges áramának megfelelően. A mágneses kioldási áram 74 A, ami megfelelő védelmet biztosít rövidzárlati helyzetekben. A termék AC hálózatokhoz használható, és kategória A szerinti felhasználási besorolással rendelkezik az IEC 60947-2 szabvány szerint, valamint AC-3 és AC-3e besorolással az IEC 60947-4-1 szabványnak megfelelően. Ez a motorvédő kapcsoló különböző motorteljesítményekhez alkalmazható, 1,1 kW-tól 3 kW-ig, a hálózati feszültségtől függően (400/415V, 500V vagy 690V).
A GV2ME086 kiemelkedő megszakítóképességgel büszkélkedhet, amely 100 kA (Icu) 230/240V, 400/415V, 440V és 500V AC feszültségen, míg 3 kA (Icu) 690V AC feszültségen 50/60 Hz frekvencián, az IEC 60947-2 szabványnak megfelelően. A névleges üzemi megszakítóképesség (Ics) a névleges feszültségek legtöbbjénél 100%, míg 690V AC esetén 75%, ami kimagasló üzemi biztonságot és hosszú élettartamot garantál.
A készülék nyomógombos vezérléssel rendelkezik, ami intuitív kezelést tesz lehetővé. A névleges szigetelési feszültség 690V AC, az impulzusfeszültség-állóság pedig 6 kV, ami biztosítja a termék megbízhatóságát még szélsőséges hálózati körülmények között is. A fáziskiesés-érzékenység funkció az IEC 60947-4-1 szabványnak megfelelően védi a motort az aszimmetrikus táplálás okozta károsodásoktól, míg a leválaszthatóság (szigetelés) funkció megfelel az IEC 60947-1 szabványnak.
A GV2ME086 mechanikai élettartama 100.000 kapcsolási ciklus, elektromos élettartama pedig szintén 100.000 ciklus AC-3 és AC-3e kategóriában 415V feszültségen. A termék kiemelkedően rugalmas szerelhetőséggel rendelkezik: felszerelhető 35 mm-es szimmetrikus DIN sínre pattintással vagy panelre csavarozással (adapter lemezzel). Telepíthető vízszintesen vagy függőlegesen, ami széleskörű alkalmazhatóságot biztosít különböző beépítési környezetekben.
Schneider Electric TeSys - GV2ME086 - Motorvédő kapcsoló műszaki adatok
Főbb jellemzők
Termékcsalád: TeSys Deca
Terméknév: TeSys GV2
Terméktípus: Motorvédő kapcsoló
Rövid terméknév: GV2ME
Alkalmazás: Motorvédelem
Kioldóegység technológia: Hőmágneses
Általános műszaki adatok
Pólusok leírása: 3P
Hálózat típusa: AC
Felhasználási kategória: Kategória A az IEC 60947-2 szerint, AC-3 az IEC 60947-4-1 szerint, AC-3e az IEC 60947-4-1 szerint
Hálózati frekvencia: 50/60 Hz az IEC 60947-2 szerint
Terhelhetőség
Motorteljesítmény kW: 1,1 kW 400/415 V AC 50/60 Hz esetén, 1,5 kW 400/415 V AC 50/60 Hz esetén, 1,5 kW 500 V AC 50/60 Hz esetén, 2,2 kW 500 V AC 50/60 Hz esetén, 3 kW 690 V AC 50/60 Hz esetén, 2,2 kW 690 V AC 50/60 Hz esetén
Megszakítóképesség: 100 kA Icu 230/240 V AC 50/60 Hz esetén, 100 kA Icu 400/415 V AC 50/60 Hz esetén, 100 kA Icu 440 V AC 50/60 Hz esetén, 100 kA Icu 500 V AC 50/60 Hz esetén, 3 kA Icu 690 V AC 50/60 Hz esetén
Névleges üzemi megszakítóképesség: 100% 230/240 V AC 50/60 Hz esetén, 100% 400/415 V AC 50/60 Hz esetén, 100% 440 V AC 50/60 Hz esetén, 100% 500 V AC 50/60 Hz esetén, 75% 690 V AC 50/60 Hz esetén
Elektromos paraméterek
Vezérlés típusa: Nyomógomb
Névleges áram: 4 A
Termikus védelem beállítási tartomány: 2,5...4 A az IEC 60947-2 szerint
Mágneses kioldási áram: 74 A
Hagyományos szabad levegőben történő hőáram: 4 A az IEC 60947-2 szerint
Névleges üzemi feszültség: 690 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges szigetelési feszültség: 690 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-2 szerint
További jellemzők
Fáziskiesés-érzékenység: Igen, az IEC 60947-4-1 szerint
Szigetelésre való alkalmasság: Igen, az IEC 60947-1 szerint
Disszipált teljesítmény pólusonként: 2,5 W
Mechanikai élettartam: 100000 ciklus
Elektromos élettartam: 100000 ciklus AC-3 esetén 415 V In, 100000 ciklus AC-3e esetén 415 V In
Névleges működési ciklus: Megszakítás nélküli az IEC 60947-4-1 szerint
Csatlakozások
Csatlakozások - kapcsok: Erősáramú áramkör: gyűrűs saruk 2 kábel(ek) 1...6 mm² tömör, Erősáramú áramkör: gyűrűs saruk 2 kábel(ek) 1,5...6 mm² rugalmas kábelvég nélkül, Erősáramú áramkör: gyűrűs saruk 2 kábel(ek) 1...4 mm² rugalmas kábelvéggel
Meghúzási nyomaték: 1,7 N.m - csavaros kapocsnál
Szerelés és méret

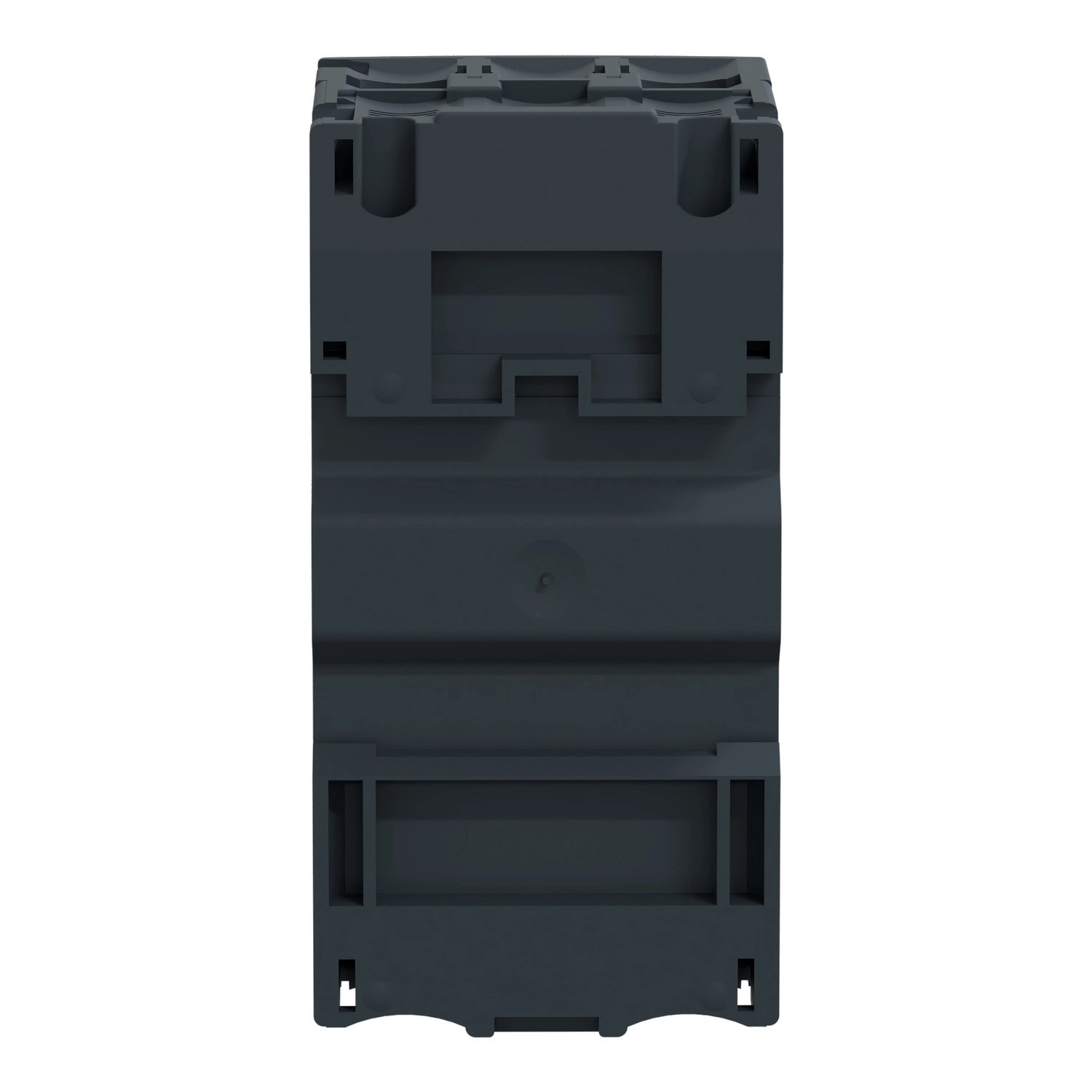

Rögzítési mód: 35 mm-es szimmetrikus DIN sín: pattintott, Panel: csavarozott (adapter lemezzel)
Szerelési helyzet: Vízszintes, Függőleges
Szélesség: 45 mm
Magasság: 89 mm
Mélység: 78,5 mm
Szín: Sötétszürke
Csatlakozási osztás: 13,5 mm elosztó nélkül
Környezeti feltételek
Szabványok: EN/IEC 60947-2, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 No 60947-4-1, IEC/EN 60335-2-40:JJ Melléklet, IEC/EN 60335-1:30.2 Szakasz
Termék tanúsítványok: CCC, UL, CSA, EAC, ATEX, LROS (Lloyds hajózási regisztere), BV, RINA, DNV-GL, UKCA
IK védettségi fokozat: IK04
IP védettségi fokozat: IP20 az IEC 60529 szerint
Klimatikus kitartás: az IACS E10 szerint
Környezeti levegő hőmérséklet tároláskor: -40...80 °C
Tűzállóság: 960 °C az IEC 60695-2-11 szerint
Környezeti levegő hőmérséklet működés közben: -20...60 °C
Mechanikai szilárdság: Ütések: 30 Gn 11 ms-ig, Rezgések: 5 Gn, 5...150 Hz
Üzemeltetési magasság: <= 2000 m
