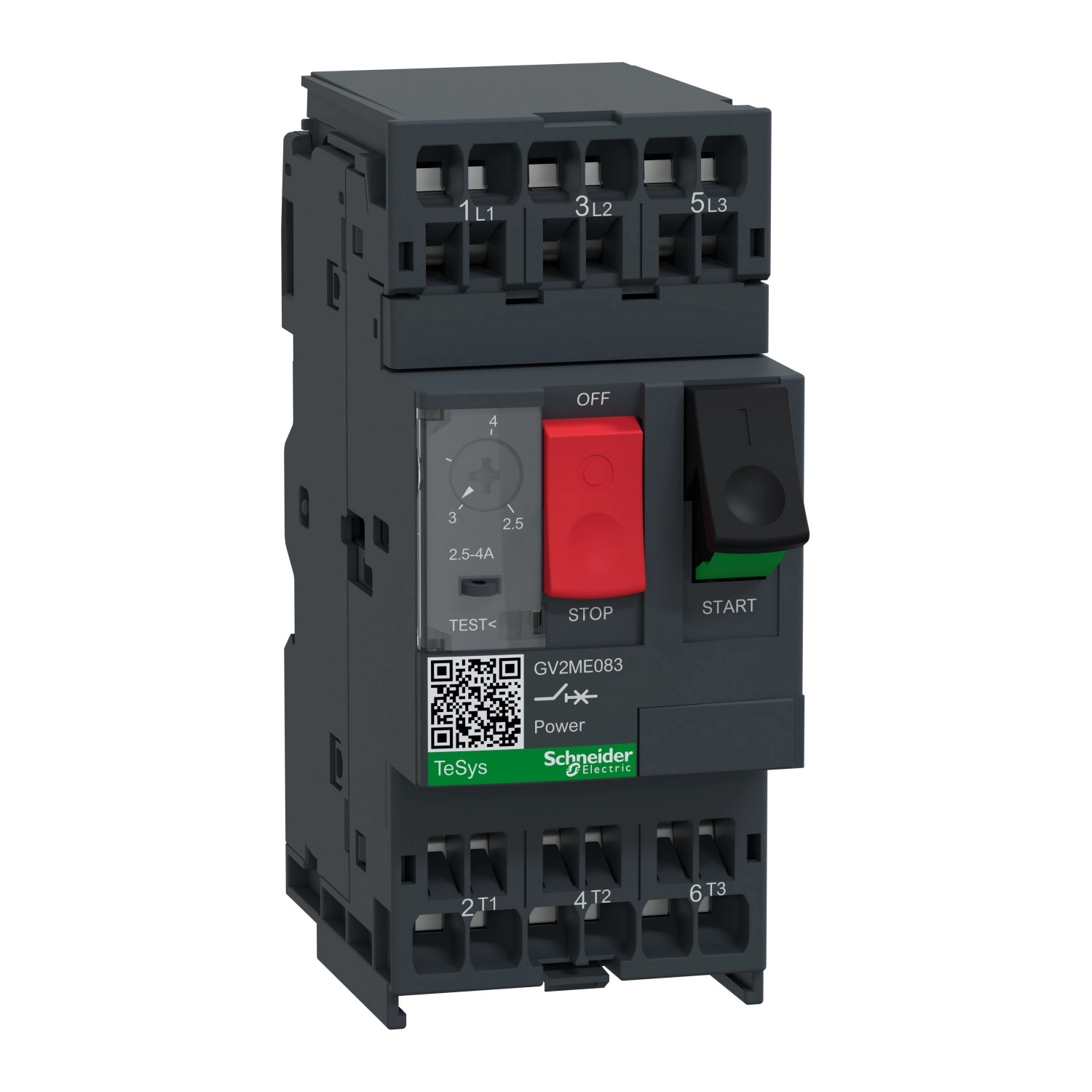

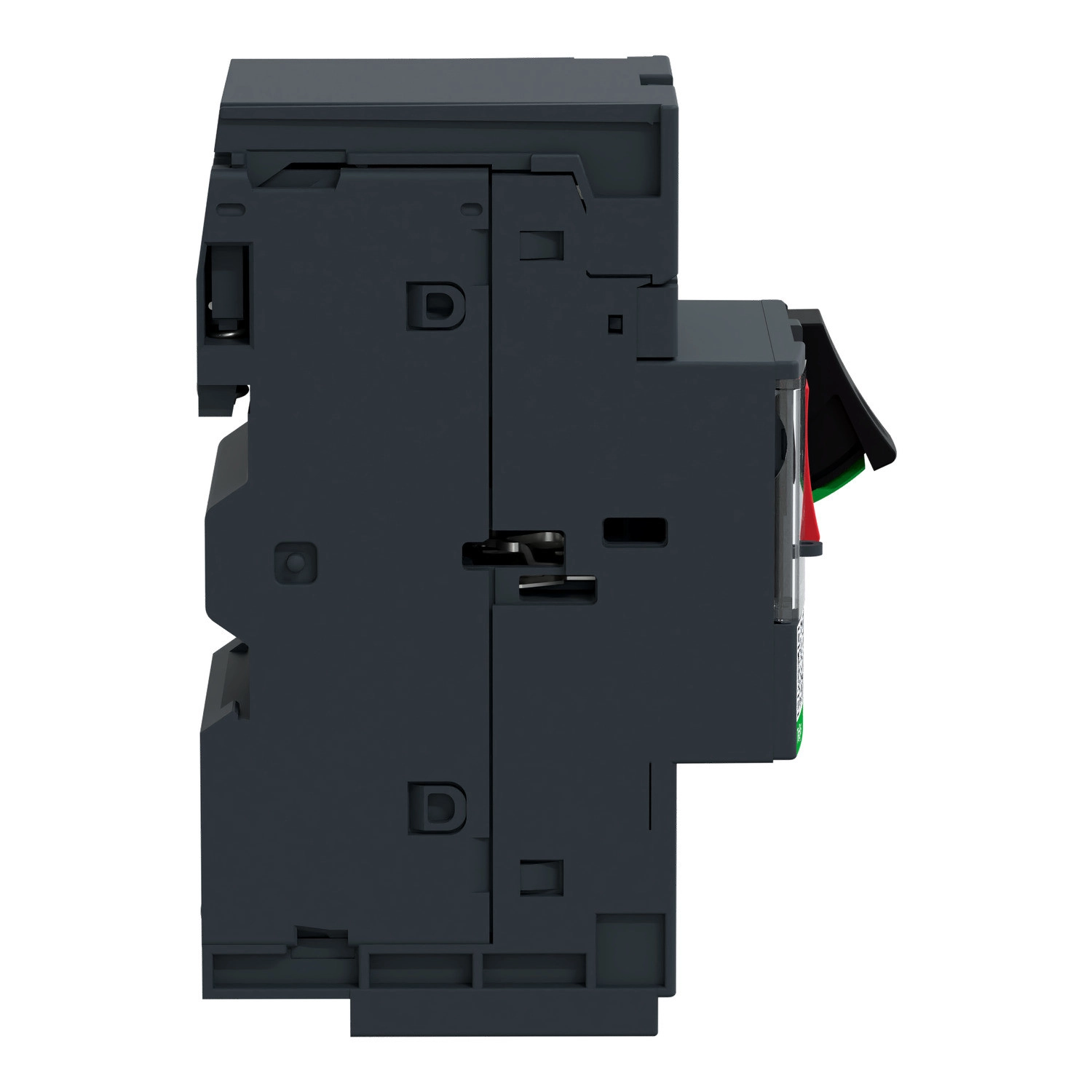

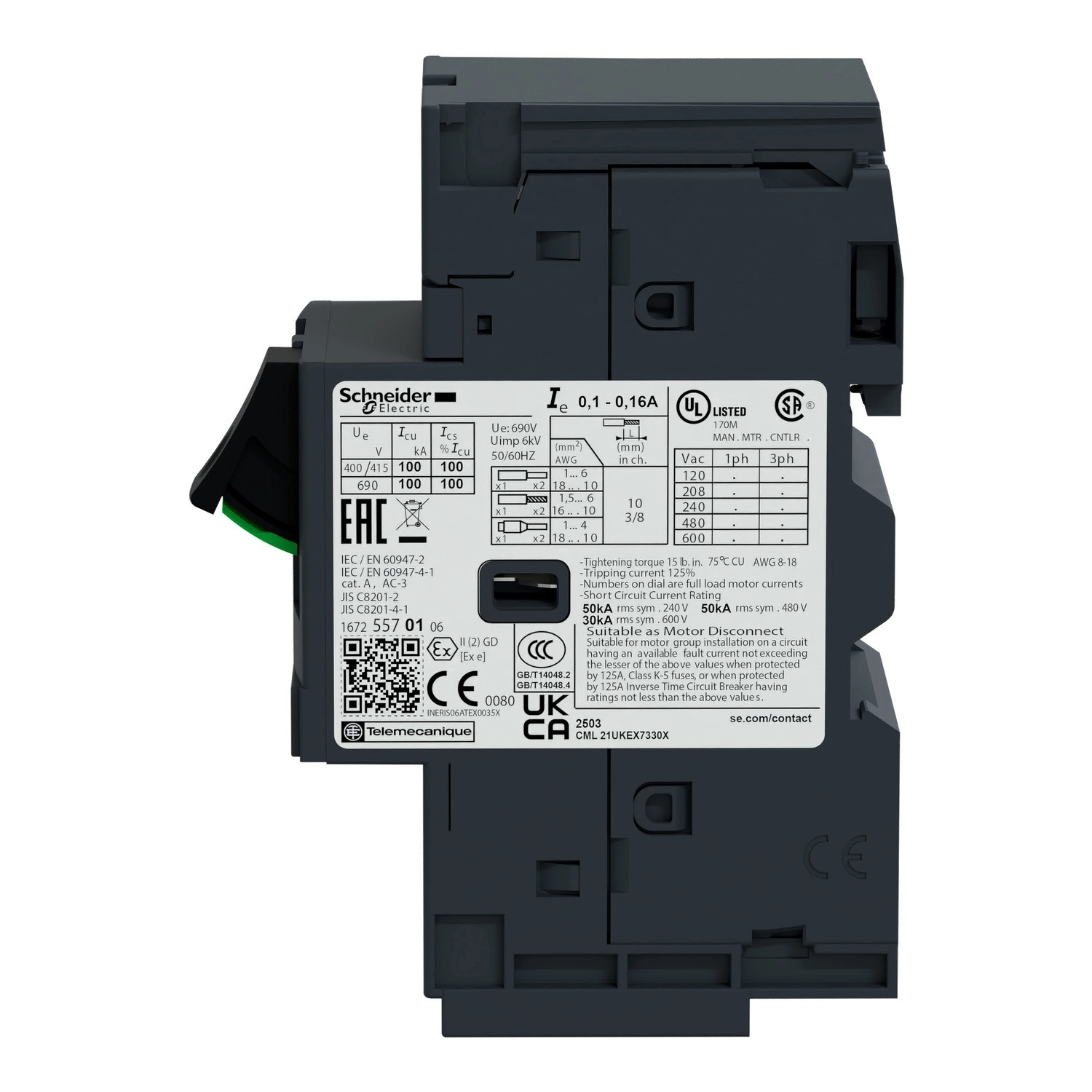

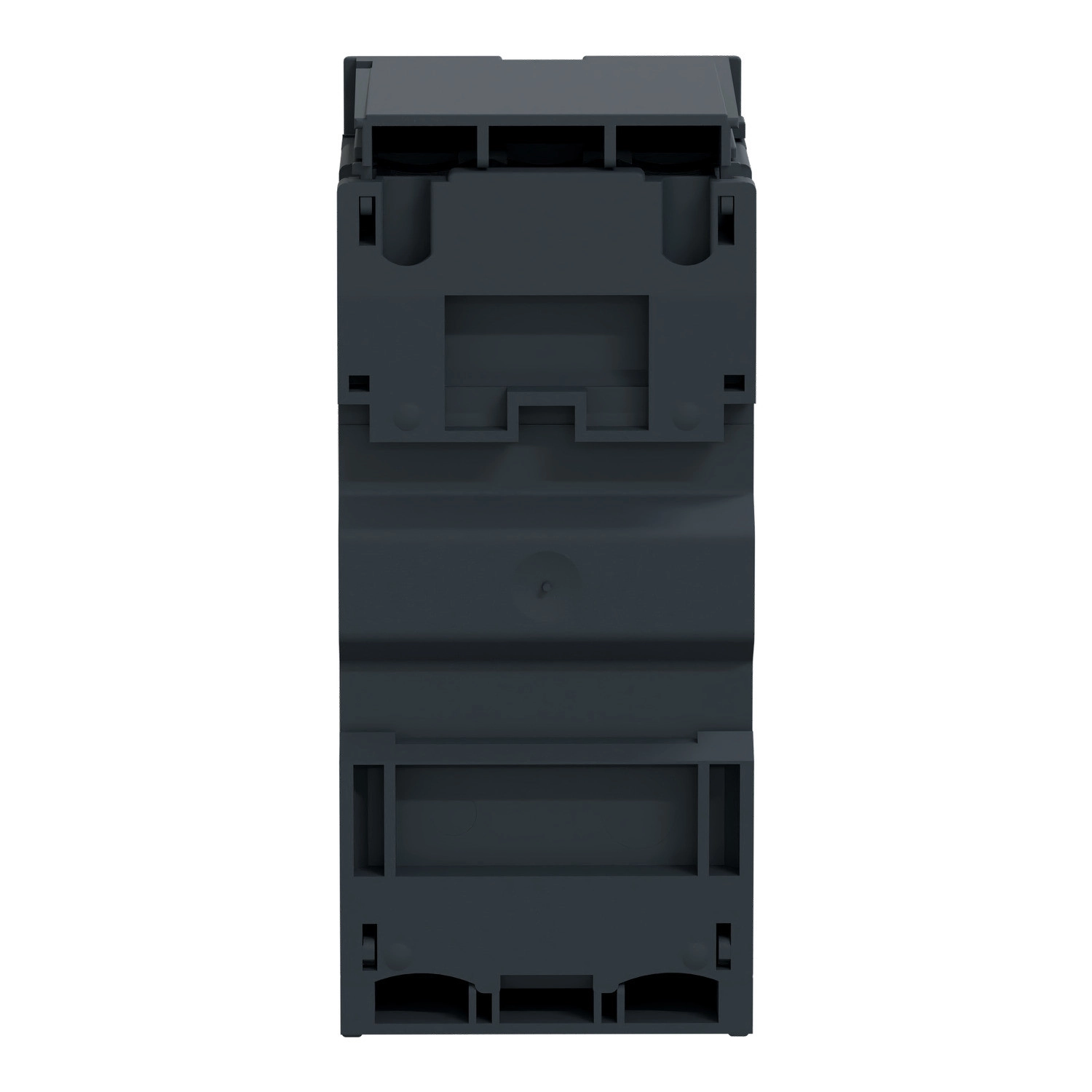

A Schneider Electric TeSys Deca termékcsaládjának GV2ME083 motorvédő kapcsolója kiváló megoldást kínál a hatékony motorvédelem területén. Ez a háromfázisú (3P), 2,5-4A beállítási tartományú termék kimondottan motorvédelmi alkalmazásokhoz lett kifejlesztve, amit a rugós csatlakozós kialakítás tesz egyszerűen szerelhetővé. Bár a dokumentáció szerint a termék kifutóban van (2026. szeptember 30-i dátummal), addig is teljes funkcionalitással használható a modern ipari környezetekben.
A GV2ME083 modell termál-mágneses kioldóegységgel rendelkezik, amely kettős védelmet biztosít: a termikus védelem 2,5-4A tartományban állítható, míg a mágneses kioldás 74A-nél aktiválódik. Ez a kialakítás hatékony védelmet nyújt mind a túlterhelés, mind a rövidzárlat ellen. A készülék kategória A szerinti felhasználásra van tervezve az IEC 60947-2 szabványnak megfelelően, valamint AC-3 és AC-3e alkalmazási kategóriákra az IEC 60947-4-1 szabvány szerint. Ez lehetővé teszi, hogy a termék különböző motorteljesítményekhez legyen használható: 1,1 kW, 1,5 kW (400/415V AC) és 1,5 kW, 2,2 kW (500V AC) teljesítményszintekhez.
A GV2ME083 kiemelkedő rövidzárlati megszakítóképességgel rendelkezik: 100 kA Icu érték 230/240V, 400/415V, 440V és 500V AC esetén, valamint 3 kA 690V AC esetén. Ez a magas érték különösen fontos olyan ipari környezetekben, ahol jelentős rövidzárlati áramok léphetnek fel. Az üzemi rövidzárlati megszakítóképesség (Ics) is figyelemre méltó: a maximális érték 100% a legtöbb feszültségtartományban (230/240V-tól 500V-ig), ami azt jelenti, hogy a készülék teljes kapacitását megtartja a rövidzárlatok után is. Csak 690V esetén csökken ez az érték 75%-ra.
A termék további fontos tulajdonsága a fáziskiesés érzékelés, amely megfelel az IEC 60947-4-1 szabványnak, valamint alkalmasság a leválasztásra az IEC 60947-1 szerint. A kezelés nyomógombbal történik, ami ergonomikus és egyszerű használatot biztosít. A készülék névleges árama 4A, névleges szigetelési feszültsége 690V AC, névleges üzemi feszültsége szintén 690V AC, és rendelkezik 6 kV névleges lökőfeszültség-állósággal.
A GV2ME083 nagy mechanikai és elektromos tartóssággal büszkélkedhet: mindkét esetben 100000 ciklus, ami hosszú élettartamot garantál ipari környezetben is. A pólusonkénti teljesítményveszteség 2,5W, ami energiahatékony működést biztosít. A csatlakozás rugós sorkapcsokkal történik, ami lehetővé teszi 2 kábel csatlakoztatását: 1-6 mm² tömör, 1,5-4 mm² rugalmas kábelvég nélkül, vagy 1-4 mm² rugalmas kábelvéggel ellátott vezetékekhez.
A GV2ME083 szerelési rugalmassága kiváló: rögzíthető 35 mm-es szimmetrikus DIN sínre (pattintással) vagy panelre (csavarozással, adapterlap segítségével). A szerelési pozíció lehet vízszintes vagy függőleges. A termék kompakt méretei (45 mm szélesség, 101 mm magasság, 78,5 mm mélység) elősegítik a helytakarékos elrendezést. Sötétszürke színe jól illeszkedik az ipari környezethez.
Schneider Electric TeSys - GV2ME083 - Motorvédő kapcsoló 2,5…4A, rugós csatlakozás műszaki adatok
Főbb jellemzők
Termékcsalád: TeSys Deca
Terméknév: TeSys GV2
Termék típusa: Motorvédő kapcsoló
Rövid terméknév: GV2ME
Alkalmazási terület: Motorvédelem
Kioldóegység technológiája: Termál-mágneses
Műszaki paraméterek
Pólusok száma: 3P
Hálózat típusa: AC
Felhasználási kategória: Kategória A az IEC 60947-2 szerint, AC-3 és AC-3e az IEC 60947-4-1 szerint
Hálózati frekvencia: 50/60 Hz az IEC 60947-2 szerint
Motorteljesítmény: 1,1 kW és 1,5 kW 400/415 V AC 50/60 Hz esetén, 1,5 kW és 2,2 kW 500 V AC 50/60 Hz esetén
Védelmi képességek
Megszakítóképesség: 100 kA Icu 230/240 V, 400/415 V, 440 V és 500 V AC esetén, 3 kA Icu 690 V AC esetén az IEC 60947-2 szerint
Névleges üzemi rövidzárlati megszakítóképesség: 100% 230/240 V, 400/415 V, 440 V és 500 V AC esetén, 75% 690 V AC esetén az IEC 60947-2 szerint
Termikus védelmi beállítási tartomány: 2,5...4 A az IEC 60947-2 szerint
Mágneses kioldási áram: 74 A
Elektromos jellemzők
Névleges áram: 4 A
Konvencionális szabad levegős termikus áram: 4 A az IEC 60947-2 szerint
Névleges üzemi feszültség: 690 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges szigetelési feszültség: 690 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-2 szerint
Fáziskiesés érzékenység: Igen, az IEC 60947-4-1 szerint
Leválasztásra való alkalmasság: Igen, az IEC 60947-1 szerint
Pólusonkénti teljesítményveszteség: 2,5 W
Mechanikai tulajdonságok
Mechanikai élettartam: 100000 ciklus
Elektromos élettartam: 100000 ciklus AC-3 és AC-3e esetén 415 V In értéknél
Névleges üzemelés: Megszakítás nélküli az IEC 60947-4-1 szerint
Vezérlés típusa: Nyomógomb
Csatlakozási és szerelési információk
Sorkapcsok: Erőátviteli áramkör: rugós sorkapcsok 2 kábelhez (1...6 mm² tömör, 1,5...4 mm² rugalmas kábelvég nélkül, 1...4 mm² rugalmas kábelvéggel)
Rögzítési mód: 35 mm szimmetrikus DIN sín: pattintással, Panel: csavarozással (adapterlap segítségével)
Szerelési helyzet: Vízszintes vagy függőleges
Fizikai jellemzők
Szélesség: 45 mm
Magasság: 101 mm
Mélység: 78,5 mm
Szín: Sötétszürke
Környezeti feltételek
IP védettségi fokozat: IP20 az IEC 60529 szerint
IK ütésállósági fokozat: IK04
Klimatikus állóság: Megfelel az IACS E10 követelményeknek
Tárolási környezeti hőmérséklet: -40...80 °C
Üzemi környezeti hőmérséklet: -20...60 °C
Tűzállóság: 960 °C az IEC 60695-2-11 szerint
Mechanikai robusztusság: Ütés: 30 Gn 11 ms-ig, Rezgés: 5 Gn, 5...150 Hz
Üzemi magasság: <= 2000 m
