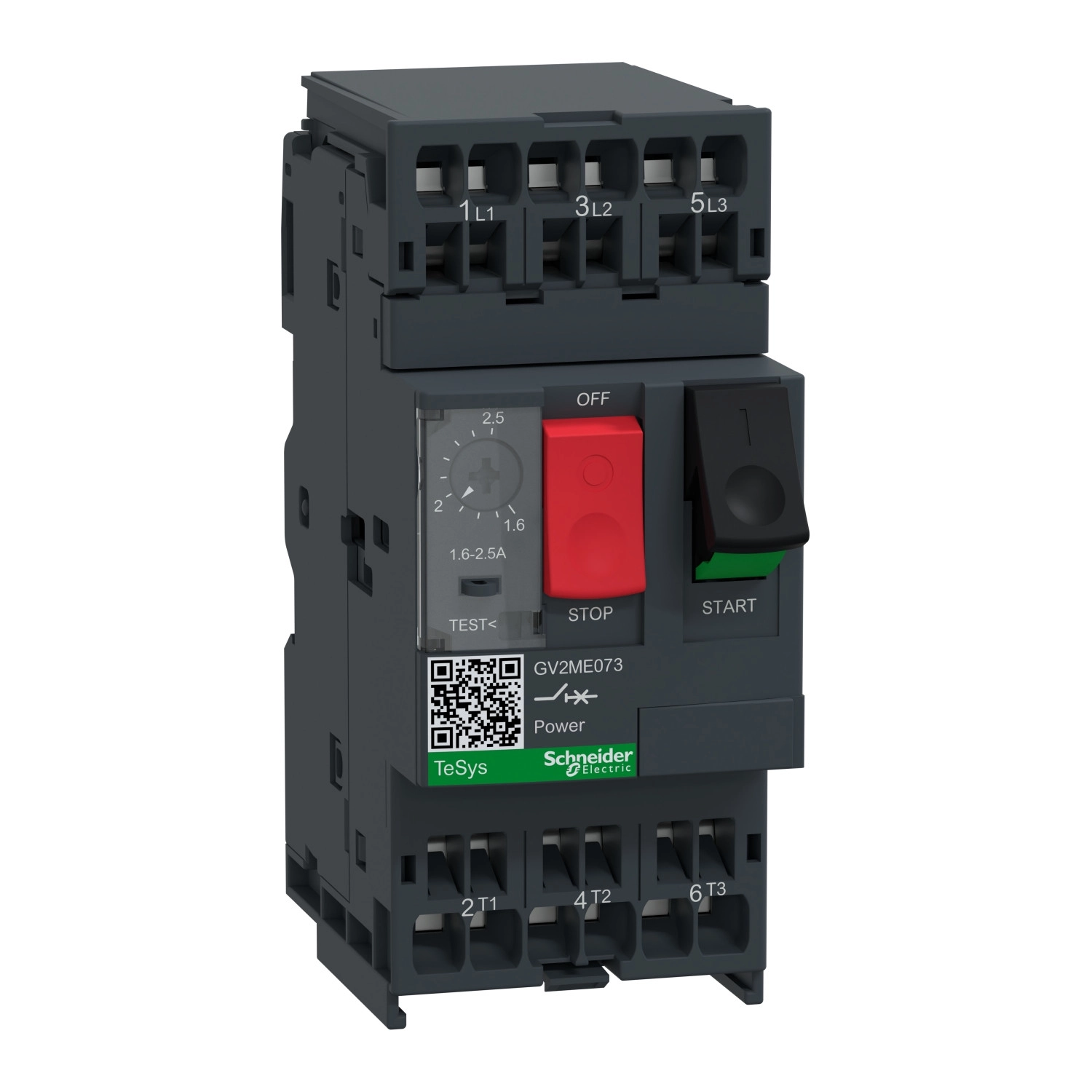

A Schneider Electric TeSys Deca GV2ME073 motorvédő kapcsoló kiváló választás kisebb teljesítményű motorok védelméhez ipari és egyéb alkalmazásokban. Ez a kompakt, hatékony védelmi eszköz 2026. szeptember 30-ig lesz elérhető a gyártó kínálatában, azonban a kivételes műszaki paramétereinek és megbízhatóságának köszönhetően addig is ideális megoldást nyújt motorvédelmi feladatokra.
A GV2ME073 egy háromfázisú (3P), 1,6-2,5A közötti termikus-mágneses motorvédő kapcsoló, amely rugós csatlakozókkal rendelkezik a gyors és biztonságos bekötéshez. A rugós csatlakozók 2 kábel bekötését teszik lehetővé, támogatva az 1-6 mm² tömör, az 1,5-4 mm² rugalmas (érvéghüvely nélkül), valamint az 1-4 mm² rugalmas (érvéghüvellyel ellátott) vezetékeket. A készülék nyomógombos működtetésű, amely intuitív kezelést biztosít a felhasználó számára.
A TeSys GV2ME073 kiemelkedő rövidzárlati megszakítóképességgel rendelkezik: 100 kA 230/240V AC, 400/415V AC, 440V AC és 500V AC hálózatokon, valamint 3 kA 690V AC hálózaton. A névleges üzemi feszültség (Ue) 690V AC, a szigetelési feszültség (Ui) szintén 690V AC, míg a lökőfeszültség-állóság (Uimp) 6 kV. Ez a termék alkalmas 0,75 kW-os motorok védelmére 400/415V AC hálózaton, illetve 1,1 kW-os motorok védelmére 500V AC hálózaton. A termikus védelmi beállítási tartomány 1,6-2,5A, a mágneses kioldási áram pedig 39A.
A készülék kiválóan alkalmas leválasztó funkcióra is az IEC 60947-1 szabvány szerint, így egy eszközben egyesíti a motorvédelmet és a leválasztási képességet. Különleges jellemzője a fáziskiesés-érzékelés, ami biztosítja, hogy háromfázisú motor esetén egyetlen fázis kiesése se okozzon károsodást a védett berendezésben. A terhelési kategóriák között megtalálható az A kategória (IEC 60947-2 szerint), valamint az AC-3 és AC-3e (IEC 60947-4-1 szerint), ami széles körű felhasználhatóságot tesz lehetővé.
A GV2ME073 mechanikai és elektromos élettartama egyaránt kiemelkedő: 100000 működési ciklus, beleértve az AC-3 és AC-3e kategória szerinti 415V-on történő alkalmazást is. A készülék folyamatos üzemre tervezett az IEC 60947-4-1 szabvány szerint. Telepítési szempontból rendkívül rugalmas: rögzíthető 35 mm-es szimmetrikus DIN sínre vagy panelre (adapter lemezzel). Felszerelhető vízszintes és függőleges helyzetben egyaránt. Méretei kompaktak: szélessége 45 mm, magassága 101 mm, mélysége 78,5 mm. Színe sötétszürke, ami jól illeszkedik az ipari környezetbe.
Schneider Electric TeSys - GV2ME073 - Motorvédő kapcsoló 1,6…2,5A, rugós csatlakozás műszaki adatok
Fő jellemzők
Termékcsoport: TeSys Deca
Terméknév: TeSys GV2
Termék típusa: Motorvédő kapcsoló
Eszköz rövid neve: GV2ME
Alkalmazás: Motorvédelem
Kioldóegység technológiája: Termikus-mágneses
Műszaki adatok
Pólusok: 3P
Hálózati típus: AC
Felhasználási kategória: A kategória az IEC 60947-2 szerint, AC-3 és AC-3e az IEC 60947-4-1 szerint
Hálózati frekvencia: 50/60 Hz az IEC 60947-2 szerint
Motorteljesítmény: 0,75 kW 400/415 V AC 50/60 Hz esetén, 1,1 kW 500 V AC 50/60 Hz esetén
Megszakítóképesség: 100 kA Icu 230/240 V AC, 400/415 V AC, 440 V AC és 500 V AC esetén, 3 kA Icu 690 V AC 50/60 Hz esetén
Üzemi rövidzárlati megszakítóképesség [Ics]: 100% 230/240 V AC, 400/415 V AC, 440 V AC és 500 V AC esetén, 75% 690 V AC esetén
Vezérlés módja: Nyomógombos
Névleges áram [In]: 2,5 A
Termikus védelmi beállítási tartomány: 1,6...2,5 A
Mágneses kioldási áram: 39 A
Konvencionális szabad levegőn mért termikus áram [Ith]: 2,5 A
Névleges üzemi feszültség [Ue]: 690 V AC
Névleges szigetelési feszültség [Ui]: 690 V AC
Névleges lökőfeszültség-állóság [Uimp]: 6 kV
Fáziskiesés érzékenység: Igen
Leválasztásra alkalmas: Igen az IEC 60947-1 szerint
Teljesítményveszteség pólusonként: 2,5 W
Mechanikai jellemzők
Mechanikai élettartam: 100000 ciklus
Elektromos élettartam: 100000 ciklus AC-3 és AC-3e esetén 415 V-nál
Névleges üzemvitel: Megszakítás nélküli
Csatlakozások: Erősáramú kör: rugós csatlakozók 2 kábel számára (1...6 mm² tömör, 1,5...4 mm² rugalmas érvéghüvely nélkül, 1...4 mm² rugalmas érvéghüvellyel)
Rögzítési mód: 35 mm szimmetrikus DIN sín vagy panel (adapterlemezzel)
Szerelési pozíció: Vízszintes vagy függőleges
Méretek (Sz×Ma×Mé): 45 × 101 × 78,5 mm
Környezeti paraméterek
Szabványok: EN/IEC 60947-2, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 No 60947-4-1
IP védettség: IP20
IK védettség: IK04
Üzemi hőmérséklet: -20...60 °C
Tárolási hőmérséklet: -40...80 °C
Mechanikai ellenállóképesség: Ütés: 30 Gn 11 ms-ig, Rezgés: 5 Gn, 5...150 Hz
Tengerszint feletti magasság: <= 2000 m
Tűzállóság: 960 °C az IEC 60695-2-11 szerint
