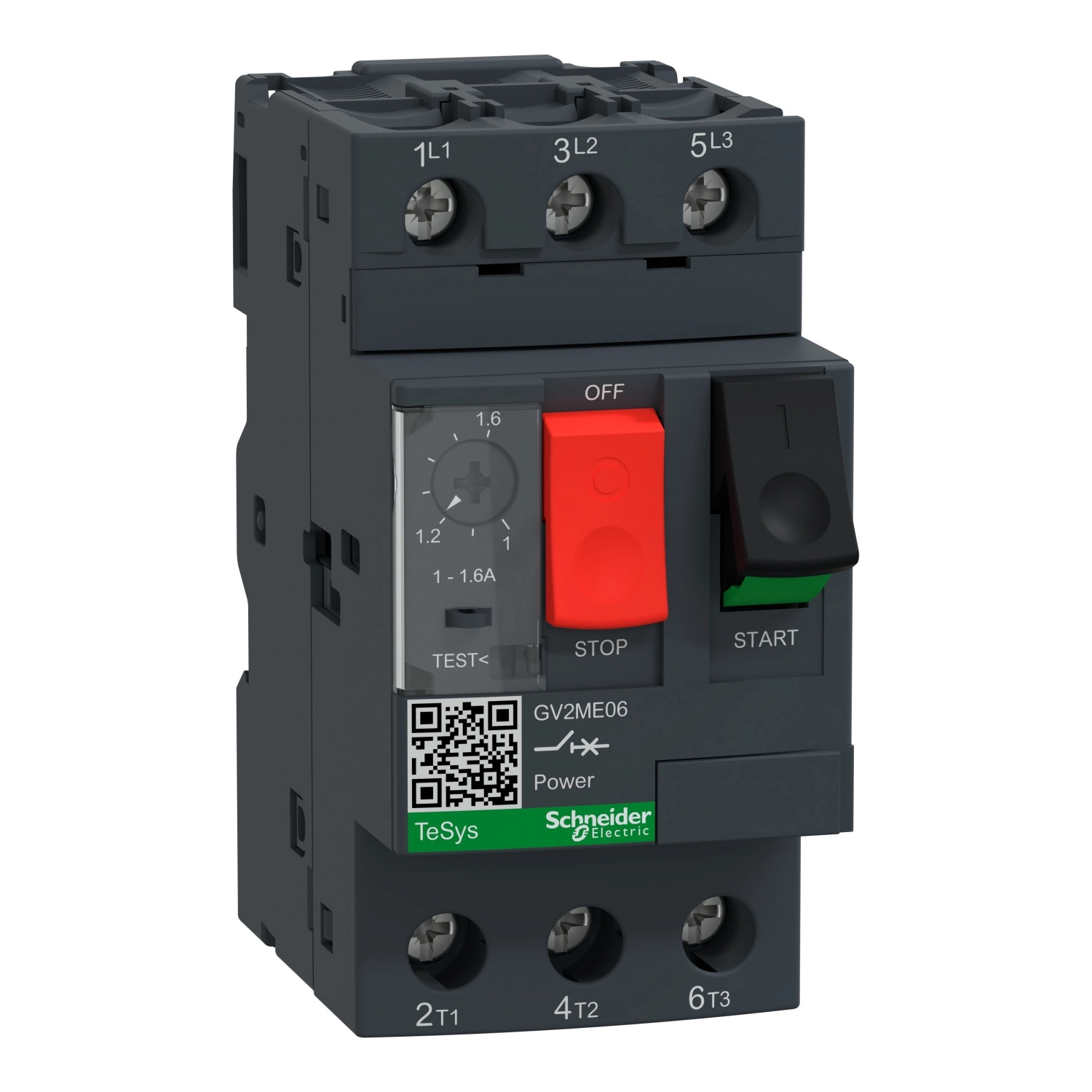

A Schneider Electric TeSys Deca termékcsaládba tartozó GV2ME06TQ egy kiemelkedő minőségű motorvédő kapcsoló, amelyet kifejezetten ipari alkalmazásokhoz fejlesztettek. Ez a 3 pólusú motorvédő kapcsoló a GV2ME sorozat része, és push-button működtetésű kivitelben készül, termikus-mágneses kioldási technológiával rendelkezik, ami hatékony védelmet biztosít a motorok számára túlterhelés és rövidzárlat ellen egyaránt.
A GV2ME06TQ motorvédő 1-1,6 A áramtartományban állítható termikus védelmet biztosít, ami ideálissá teszi kisebb teljesítményű motorok védelmére. Az eszköz maximális megszakítóképessége rendkívül magas, 100 kA minden feszültségszinten (230/240V, 400/415V, 440V, 500V és 690V AC esetén is), ami kivételes rövidzárlati védettséget garantál még a legigényesebb ipari környezetben is. A készülék 100%-os szolgálati rövidzárlati megszakítóképességgel (Ics) rendelkezik minden feszültségszinten, ami az eszköz kiváló minőségét és megbízhatóságát bizonyítja. A mágneses kioldási áram 26,2 A-nél aktiválódik, biztosítva a gyors reagálást rövidzárlat esetén.
A GV2ME06TQ motorvédő kapcsoló különösen alkalmas olyan kisebb teljesítményű motorokhoz, mint például a 0,37 kW és 0,55 kW teljesítményű motorok 400/415V AC hálózaton, vagy akár 0,75 kW és 1,1 kW teljesítményű motorok 690V AC hálózaton. A készülék a push-button vezérlésnek köszönhetően könnyen kapcsolható, míg a csavaros sorkapcsokkal egyszerűen és biztonságosan csatlakoztatható. A motorvédő rendelkezik fáziskiesés érzékelési funkcióval az IEC 60947-4-1 szabványnak megfelelően, valamint alkalmas leválasztásra az IEC 60947-1 szabvány szerint. A mechanikai tartósság 100000 kapcsolási ciklus, míg az elektromos élettartam szintén 100000 ciklus AC-3 és AC-3e kategória esetén 415V-on.
Telepítés szempontjából a GV2ME06TQ rendkívül sokoldalú - felszerelhető 35 mm-es szimmetrikus DIN sínre vagy panelra adapter lemez segítségével. A készülék méretei kompaktak (45 mm szélesség, 89 mm magasság, 78,5 mm mélység), ami megkönnyíti a beépítést szűkös helyeken is. A telepítési pozíció lehet vízszintes vagy függőleges, így rugalmasan alkalmazható különböző elrendezésekhez. Az IP20-as védettség és az IK04-es mechanikai védettség biztosítja a megfelelő védelmet ipari környezetben is. A készülék széles üzemi hőmérséklettartománya (-20...60 °C) és kiemelkedő mechanikai robusztussága (30G ütés és 5G vibráció) tovább növeli az alkalmazhatóságát különböző környezeti feltételek mellett. Az eszköz számos nemzetközi tanúsítvánnyal rendelkezik (CCC, UL, CSA, EAC, ATEX, LROS, BV, RINA, DNV-GL, UKCA), amely bizonyítja a nemzetközi szabványoknak való megfelelőségét és magas minőségét.
Schneider Electric TeSys - GV2ME06TQ - motorvédő műszaki adatok
Általános jellemzők
Termékcsalád: TeSys Deca
Terméknév: TeSys GV2
Terméktípus: Motorvédő kapcsoló
Eszköz rövid neve: GV2ME
Eszköz alkalmazása: Motorvédelem
Kioldóegység technológiája: Termikus-mágneses
Műszaki specifikációk
Pólusok: 3P
Hálózat típusa: AC
Felhasználási kategória: A kategória az IEC 60947-2 szerint, AC-3 és AC-3e az IEC 60947-4-1 szerint
Hálózati frekvencia: 50/60 Hz az IEC 60947-2 szerint
Névleges áram: 1,6 A
Termikus védelem beállítási tartománya: 1...1,6 A az IEC 60947-2 szerint
Mágneses kioldási áram: 26,2 A
Névleges üzemi feszültség: 690 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges szigetelési feszültség: 690 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-2 szerint
Motorteljesítmények
Motorteljesítmény: 0,37 kW 400/415 V AC 50/60 Hz
0,55 kW 400/415 V AC 50/60 Hz
0,37 kW 500 V AC 50/60 Hz
0,55 kW 500 V AC 50/60 Hz
0,75 kW 500 V AC 50/60 Hz
0,75 kW 690 V AC 50/60 Hz
1,1 kW 690 V AC 50/60 Hz
Megszakítási képességek
Megszakítóképesség: 100 kA Icu 230/240 V AC 50/60 Hz az IEC 60947-2 szerint
100 kA Icu 400/415 V AC 50/60 Hz az IEC 60947-2 szerint
100 kA Icu 440 V AC 50/60 Hz az IEC 60947-2 szerint
100 kA Icu 500 V AC 50/60 Hz az IEC 60947-2 szerint
100 kA Icu 690 V AC 50/60 Hz az IEC 60947-2 szerint
Üzemi rövidzárlati megszakítóképesség: 100% minden feszültségszinten az IEC 60947-2 szerint
Működési tulajdonságok
Vezérlési mód: Nyomógomb
Fáziskiesés érzékenység: Igen, az IEC 60947-4-1 szerint
Leválasztásra alkalmas: Igen, az IEC 60947-1 szerint
Pólusonkénti teljesítményveszteség: 2,5 W
Mechanikai élettartam: 100000 ciklus
Villamos élettartam: 100000 ciklus AC-3 és AC-3e esetén 415 V-on
Csatlakozások és beszerelés
Csatlakozási mód: Áramkör: csavaros sorkapocs, 2 kábel 1...6 mm² tömör
Áramkör: csavaros sorkapocs, 2 kábel 1,5...6 mm² hajlékony kábelvég nélkül
Áramkör: csavaros sorkapocs, 2 kábel 1...4 mm² hajlékony kábelvéggel
Meghúzási nyomaték: 1,7 N.m csavaros sorkapcsoknál
Rögzítési mód: 35 mm-es szimmetrikus DIN sín: bepattintós
Panel: csavarozott (adapter lemezzel)
Szerelési pozíció: Vízszintes vagy függőleges
Méretek: Szélesség: 45 mm, Magasság: 89 mm, Mélység: 78,5 mm
Környezeti feltételek
Szabványok: EN/IEC 60947-2, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 No 60947-4-1
IP védettségi fokozat: IP20 az IEC 60529 szerint
IK ütésállóság: IK04
Klimatikus ellenállás: Megfelel az IACS E10 előírásainak
Tárolási hőmérséklet: -40...80 °C
Üzemi hőmérséklet: -20...60 °C
Mechanikai robusztusság: Ütés: 30G 11 ms-ig, Rezgés: 5G, 5...150 Hz
Üzemi magasság: <= 2000 m
