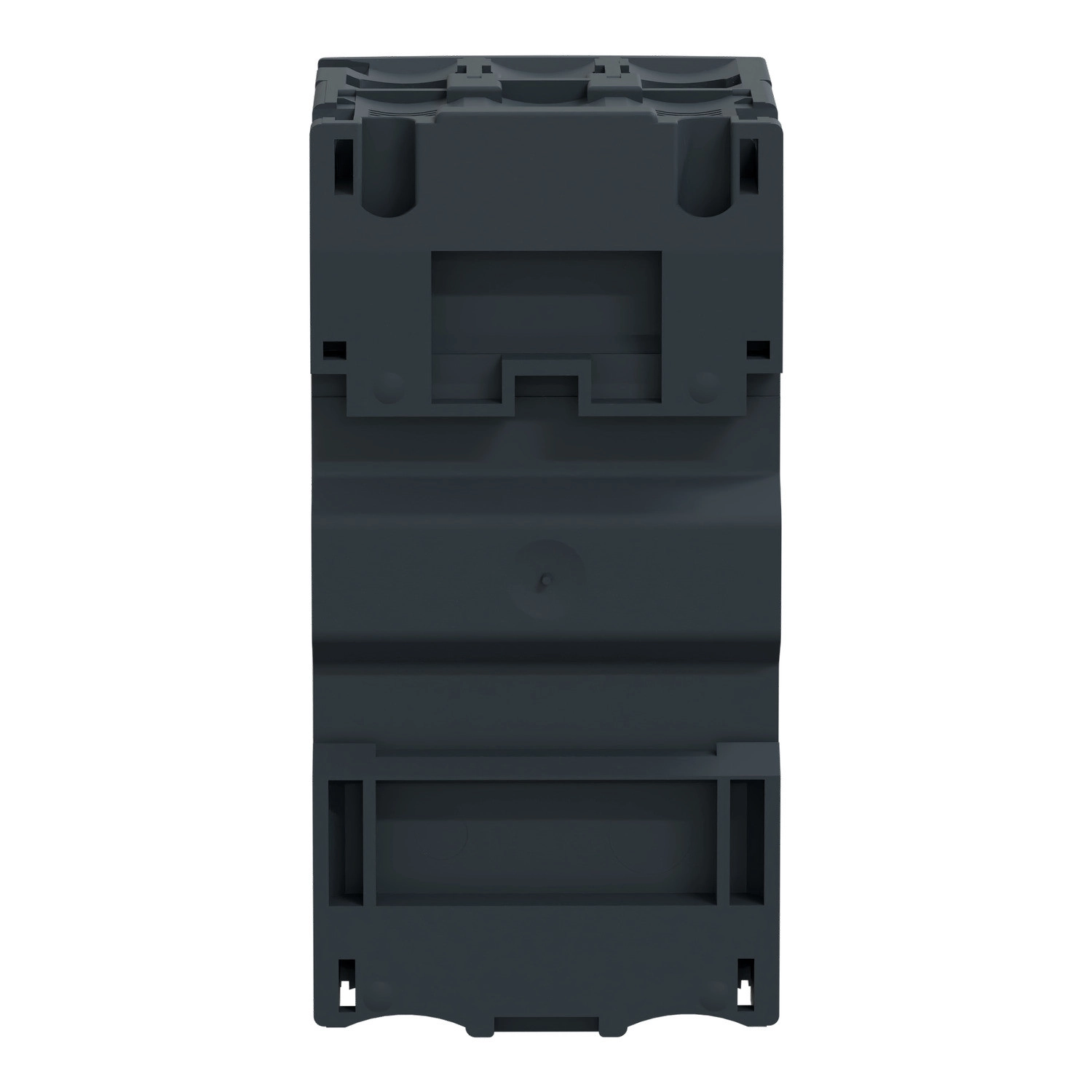

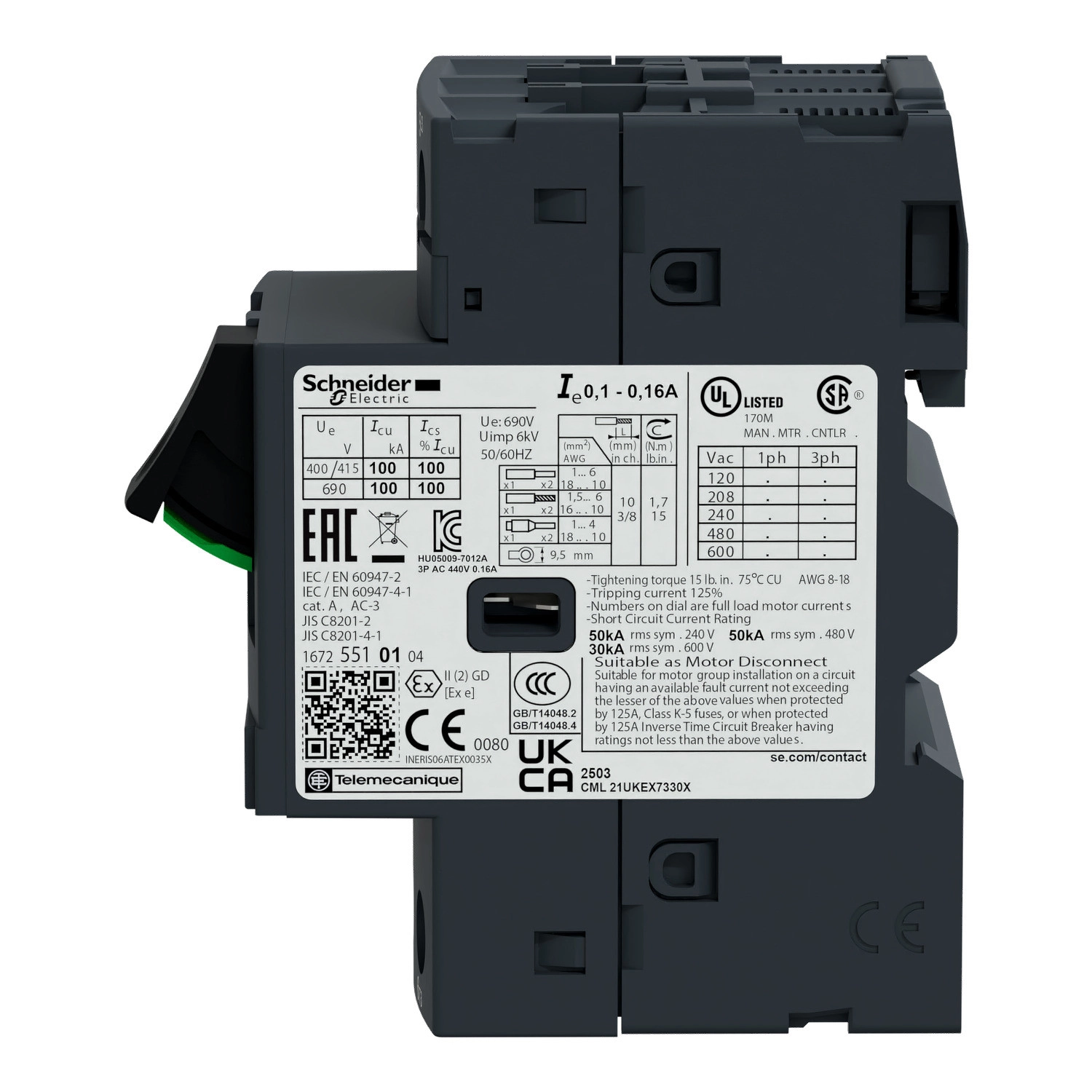

A Schneider Electric TeSys Deca termékcsalád GV2ME066 motorvédő kapcsolója egy kompakt, nagy teljesítményű és sokoldalú megoldás ipari motorok védelmére. Ez a 3-pólusú, 1-1,6A tartományban beállítható motorvédő megszakító ideális kisebb teljesítményű motorok biztonságos üzemeltetéséhez. A GV2ME066 termék a TeSys Deca termékcsaládba tartozó GV2 sorozat tagja, amely kombinált hő-mágneses kioldási technológiát alkalmaz a teljes körű motorvédelem biztosítására.
A GV2ME066 figyelemre méltó 100 kA megszakítóképességgel rendelkezik minden szabványos feszültségtartományban (230/240V, 400/415V, 440V, 500V és 690V AC 50/60 Hz esetén). Ez kiemelkedő védelmet biztosít rövid zárlatok ellen, különösen komoly ipari alkalmazásokban. A nyomógombos vezérlés egyszerű kezelhetőséget biztosít, a termikus védelmi tartomány pedig 1-1,6A között állítható. A mágneses kioldási áram 26,2A, ami precíz védelmet nyújt túláram esetén. Az eszköz hőmegfutás és fázishiba érzékelési funkcióval is rendelkezik, amely megfelel az IEC 60947-4-1 szabványnak, tovább növelve a védelem megbízhatóságát.
A GV2ME066 motorvédő megszakító széles felhasználási spektrummal rendelkezik. Alkalmas 0,37 kW-tól 1,1 kW-ig terjedő motorteljesítményekhez különböző feszültségszinteken (400/415V, 500V, 690V AC). A kapcsoló csatlakoztatása egyszerűen megoldható a gyűrűs kapcsok segítségével, amelyek 1-6 mm² tömör, 1,5-6 mm² rugalmas kábelvég nélküli vagy 1-4 mm² rugalmas kábelvéggel ellátott vezetékekhez használhatók. A rögzítési nyomaték 1,7 Nm a csavaros kapocsnál, és többféle rögzítési mód is támogatott: 35 mm-es szimmetrikus DIN-sínre pattintható vagy panelre csavarozható (adapter lemezzel). A készülék mechanikai tartóssága kiemelkedő, 100 000 ciklus, elektromos tartóssága pedig AC-3 és AC-3e esetén is 100 000 ciklus 415 V-on.
A termék IP20 védettséggel rendelkezik az IEC 60529 szerint, és IK04 ütésállósági fokozattal büszkélkedhet. Működési hőmérséklet-tartománya -20°C és +60°C között van, tárolási hőmérséklet-tartománya pedig -40°C és +80°C között. Mechanikai robusztusságát jelzi, hogy ellenáll a 30 Gn, 11 ms-os ütéseknek és az 5 Gn, 5-150 Hz-es rezgéseknek is. A GV2ME066 számos nemzetközi szabványnak megfelel, beleértve az EN/IEC 60947-2, EN/IEC 60947-4-1, UL 60947-4-1 és CSA C22.2 No 60947-4-1 előírásokat, valamint rendelkezik többek között CCC, UL, CSA, EAC, ATEX és különböző hajózási (LROS, BV, RINA, DNV-GL) tanúsítványokkal is. Méreteit tekintve 45 mm széles, 89 mm magas és 78,5 mm mély, így kompakt kialakításának köszönhetően könnyen integrálható különböző kapcsolószekrényekbe és rendszerekbe.
Schneider Electric TeSys - GV2ME066 műszaki adatok
Általános jellemzők
Termékcsalád: TeSys Deca
Terméknév: TeSys GV2
Termék vagy komponens típus: Motorvédő kapcsoló
Eszköz rövid neve: GV2ME
Eszköz alkalmazás: Motorvédelem
Kioldó egység technológiája: Termo-mágneses
Műszaki jellemzők
Pólusok leírása: 3P
Hálózat típusa: AC
Felhasználási kategória: A kategória az IEC 60947-2 szerint, AC-3 az IEC 60947-4-1 szerint, AC-3e az IEC 60947-4-1 szerint
Hálózati frekvencia: 50/60 Hz az IEC 60947-2 szerint
Motor teljesítmény kW: 0,37 kW 400/415 V AC 50/60 Hz esetén, 0,55 kW 400/415 V AC 50/60 Hz esetén, 0,37 kW 500 V AC 50/60 Hz esetén, 0,55 kW 500 V AC 50/60 Hz esetén, 0,75 kW 500 V AC 50/60 Hz esetén, 0,75 kW 690 V AC 50/60 Hz esetén, 1,1 kW 690 V AC 50/60 Hz esetén
Megszakítóképesség: 100 kA Icu 230/240 V AC 50/60 Hz esetén az IEC 60947-2 szerint, 100 kA Icu 400/415 V AC 50/60 Hz esetén az IEC 60947-2 szerint, 100 kA Icu 440 V AC 50/60 Hz esetén az IEC 60947-2 szerint, 100 kA Icu 500 V AC 50/60 Hz esetén az IEC 60947-2 szerint, 100 kA Icu 690 V AC 50/60 Hz esetén az IEC 60947-2 szerint
Névleges üzemi zárlati megszakítóképesség [Ics]: 100% 230/240 V AC 50/60 Hz esetén az IEC 60947-2 szerint, 100% 400/415 V AC 50/60 Hz esetén az IEC 60947-2 szerint, 100% 440 V AC 50/60 Hz esetén az IEC 60947-2 szerint, 100% 500 V AC 50/60 Hz esetén az IEC 60947-2 szerint, 100% 690 V AC 50/60 Hz esetén az IEC 60947-2 szerint
Vezérlés típusa: Nyomógomb
Névleges áram [In]: 1,6 A
Termikus védelem beállítási tartomány: 1...1,6 A az IEC 60947-2 szerint
Mágneses kioldási áram: 26,2 A
Hagyományos szabad levegőáramlás melletti termikus áram [Ith]: 1,6 A az IEC 60947-2 szerint
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges szigetelési feszültség [Ui]: 690 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az IEC 60947-2 szerint
Teljesítmény jellemzők
Fáziskimaradási érzékenység: Igen, az IEC 60947-4-1 szerint
Alkalmasság szigetelésre: Igen, az IEC 60947-1 szerint
Teljesítmény veszteség pólusonként: 2,5 W
Mechanikai élettartam: 100000 ciklus
Elektromos élettartam: 100000 ciklus AC-3 esetén 415 V In, 100000 ciklus AC-3e esetén 415 V In
Névleges üzemeltetés: Megszakítás nélküli az IEC 60947-4-1 szerint
Csatlakozás és méretek
Csatlakozások - kapcsok: Erőátviteli kör: gyűrűs kapcsok 2 kábel(ek) 1...6 mm² tömör, Erőátviteli kör: gyűrűs kapcsok 2 kábel(ek) 1,5...6 mm² rugalmas kábelvég nélkül, Erőátviteli kör: gyűrűs kapcsok 2 kábel(ek) 1...4 mm² rugalmas kábelvéggel
Meghúzási nyomaték: 1,7 N.m - csavaros kapocsnál
Rögzítési mód: 35 mm szimmetrikus DIN sín: pattintható, Panel: csavarozott (adapter lemezzel)
Szerelési pozíció: Vízszintes, Függőleges
Szélesség: 45 mm
Magasság: 89 mm
Mélység: 78,5 mm
Környezeti feltételek
Szabványok: EN/IEC 60947-2, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 No 60947-4-1, IEC/EN 60335-2-40:Annex JJ, IEC/EN 60335-1:Clause 30.2
Termék tanúsítványok: CCC, UL, CSA, EAC, ATEX, LROS (Lloyds register of shipping), BV, RINA, DNV-GL, UKCA
IK védelmi fokozat: IK04
IP védelmi fokozat: IP20 az IEC 60529 szerint
Klímaállóság: megfelelő IACS E10 szerint
Környezeti levegő hőmérséklete tárolás során: -40...80 °C
Tűzállóság: 960 °C az IEC 60695-2-11 szerint
Környezeti levegő hőmérséklete üzemelés során: -20...60 °C
Mechanikai robusztusság: Ütések: 30 Gn 11 ms esetén, Rezgések: 5 Gn, 5...150 Hz
Üzemi magasság: <= 2000 m
