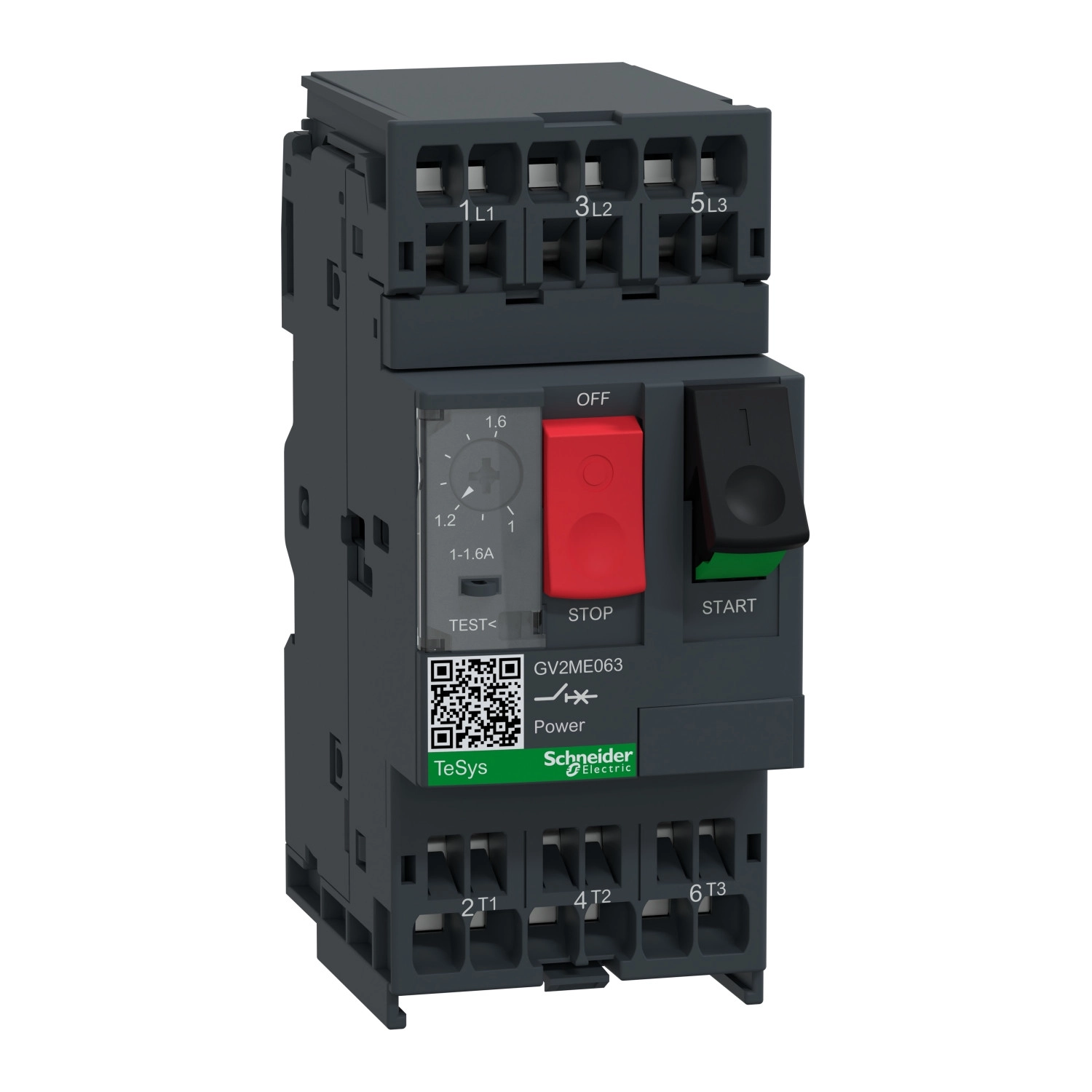

A Schneider Electric TeSys Deca GV2ME063 egy kiváló minőségű motorvédő kapcsoló, amely tökéletes megoldást nyújt kisebb teljesítményű motorok védelmére és vezérlésére. Ez a kompakt, 3P kivitelű motorvédő megszakító 1-1,6A áramerősség tartományban állítható termikus védelemmel rendelkezik, miközben rugós csatlakozókkal van felszerelve a gyors és megbízható telepítés érdekében. Fontos megjegyezni, hogy a termék gyártása 2026. szeptember 30-án megszűnik.
A TeSys GV2ME063 motorvédő kapcsoló rendkívül sokoldalúan használható, hiszen 100 kA megszakítóképességgel rendelkezik 230/240V, 400/415V, 440V, 500V és 690V AC feszültségszinteken egyaránt, 50/60 Hz hálózati frekvencia mellett. A termikus védelmi beállítási tartománya 1-1,6A, míg a mágneses kioldási áramerőssége 26,2A, ami ideális védelmet biztosít a túlterhelés és rövidzárlat ellen. A készülék alkalmas 0,37 kW és 0,55 kW teljesítményű motorok védelmére 400/415V AC, valamint 0,37 kW, 0,55 kW és 0,75 kW teljesítményű motorok védelmére 500V AC hálózaton.
A TeSys Deca motorvédő megszakító nyomógombos vezérléssel rendelkezik, ami megkönnyíti a mindennapi használatot. Az eszköz fáziskiesés érzékenységgel is rendelkezik az IEC 60947-4-1 szabványnak megfelelően, valamint alkalmas leválasztásra az IEC 60947-1 szerint. Ez különösen fontos a biztonságos üzemeltetés és karbantartás szempontjából. A mechanikai élettartama 100000 ciklus, míg elektromos élettartama szintén 100000 ciklus AC-3 és AC-3e kategóriában 415V-on, ami hosszú távú, megbízható működést garantál.
A GV2ME063 kompakt méretekkel rendelkezik: szélessége 45 mm, magassága 101 mm, mélysége pedig 78,5 mm, így minimális helyet foglal el a kapcsolószekrényben. A készülék rugós csatlakozókkal van felszerelve, amely lehetővé teszi 2 kábel csatlakoztatását: 1-6 mm² tömör, 1,5-4 mm² rugalmas kábelvég nélkül, vagy 1-4 mm² rugalmas kábelvéggel. A rögzítés 35 mm-es szimmetrikus DIN sínre pattintással vagy panel csavarozással (adapter lemezzel) történhet, és a készülék vízszintesen vagy függőlegesen is felszerelhető.
A Schneider Electric TeSys Deca GV2ME063 motorvédő kapcsoló kiemelkedő műszaki tulajdonságai között szerepel a magas IP20 védettség az IEC 60529 szerint, valamint az IK04 ütésállóság. A termék üzemi hőmérséklet-tartománya -20°C és +60°C között van, míg tárolási hőmérséklet-tartománya -40°C és +80°C között. A készülék jelentős mechanikai robusztussággal bír: ellenáll 30G-s, 11 ms-os ütéseknek és 5G, 5-150 Hz-es rezgéseknek, valamint 2000 m tengerszint feletti magasságig használható. A terméket számos nemzetközi tanúsítvány hitelesíti, köztük CCC, UL, CSA, EAC, ATEX, LROS, BV, RINA, DNV-GL és UKCA, így biztosítva a globális elfogadottságot és kompatibilitást különböző alkalmazási környezetekben.
Schneider Electric TeSys - GV2ME063 - Motorvédő kapcsoló 1…1,6A, rugós csatlakozás műszaki adatok
Főbb jellemzők
Termékcsalád: TeSys Deca
Terméknév: TeSys GV2
Termék típusa: Motorvédő kapcsoló
Eszköz rövid neve: GV2ME
Eszköz alkalmazása: Motorvédelem
Kioldóegység technológiája: Termikus-mágneses
Műszaki specifikációk
Pólusok leírása: 3P
Hálózat típusa: AC
Felhasználási kategória: A kategória az IEC 60947-2 szerint, AC-3 az IEC 60947-4-1 szerint, AC-3e az IEC 60947-4-1 szerint
Hálózati frekvencia: 50/60 Hz az IEC 60947-2 szerint
Motor teljesítménye: 0,37 kW 400/415 V AC 50/60 Hz esetén, 0,55 kW 400/415 V AC 50/60 Hz esetén, 0,37 kW 500 V AC 50/60 Hz esetén, 0,55 kW 500 V AC 50/60 Hz esetén, 0,75 kW 500 V AC 50/60 Hz esetén
Megszakítóképesség: 100 kA Icu 230/240 V AC 50/60 Hz esetén, 100 kA Icu 400/415 V AC 50/60 Hz esetén, 100 kA Icu 440 V AC 50/60 Hz esetén, 100 kA Icu 500 V AC 50/60 Hz esetén, 100 kA Icu 690 V AC 50/60 Hz esetén
Névleges üzemi zárlati megszakítóképesség: 100% 230/240 V AC 50/60 Hz esetén, 100% 400/415 V AC 50/60 Hz esetén, 100% 440 V AC 50/60 Hz esetén, 100% 500 V AC 50/60 Hz esetén, 100% 690 V AC 50/60 Hz esetén
Működési jellemzők
Vezérlés típusa: Nyomógombos
Névleges áram: 1,6 A
Termikus védelem beállítási tartománya: 1...1,6 A
Mágneses kioldási áram: 26,2 A
Konvencionális szabad levegős termikus áram: 1,6 A
Névleges üzemi feszültség: 690 V AC 50/60 Hz
Névleges szigetelési feszültség: 690 V AC 50/60 Hz
Névleges lökőfeszültség-állóság: 6 kV
Fáziskiesés érzékenység: Igen
Leválasztásra való alkalmasság: Igen
Teljesítmény disszipáció pólusonként: 2,5 W
Mechanikai élettartam: 100000 ciklus
Elektromos élettartam: 100000 ciklus AC-3 kategóriában 415 V In-nél, 100000 ciklus AC-3e kategóriában 415 V In-nél
Csatlakozás és szerelés
Csatlakozók: Erősáramú áramkör: rugós csatlakozó 2 kábel számára 1...6 mm² tömör, Erősáramú áramkör: rugós csatlakozó 2 kábel számára 1,5...4 mm² rugalmas kábelvég nélkül, Erősáramú áramkör: rugós csatlakozó 2 kábel számára 1...4 mm² rugalmas kábelvéggel
Rögzítési mód: 35 mm-es szimmetrikus DIN sín: pattintással, Panel: csavarozással (adapter lemezzel)
Szerelési pozíció: Vízszintes, Függőleges
Fizikai jellemzők
Szélesség: 45 mm
Magasság: 101 mm
Mélység: 78,5 mm
Szín: Sötétszürke
Környezeti feltételek
Szabványok: EN/IEC 60947-2, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 No 60947-4-1
Terméktanúsítványok: CCC, UL, CSA, EAC, ATEX, LROS, BV, RINA, DNV-GL, UKCA
IK védettségi fokozat: IK04
IP védettségi fokozat: IP20
Tárolási környezeti hőmérséklet: -40...80 °C
Üzemeltetési környezeti hőmérséklet: -20...60 °C
Mechanikai robusztusság: Ütések: 30 Gn 11 ms-ig, Rezgések: 5 Gn, 5...150 Hz
Üzemeltetési magasság: <= 2000 m
