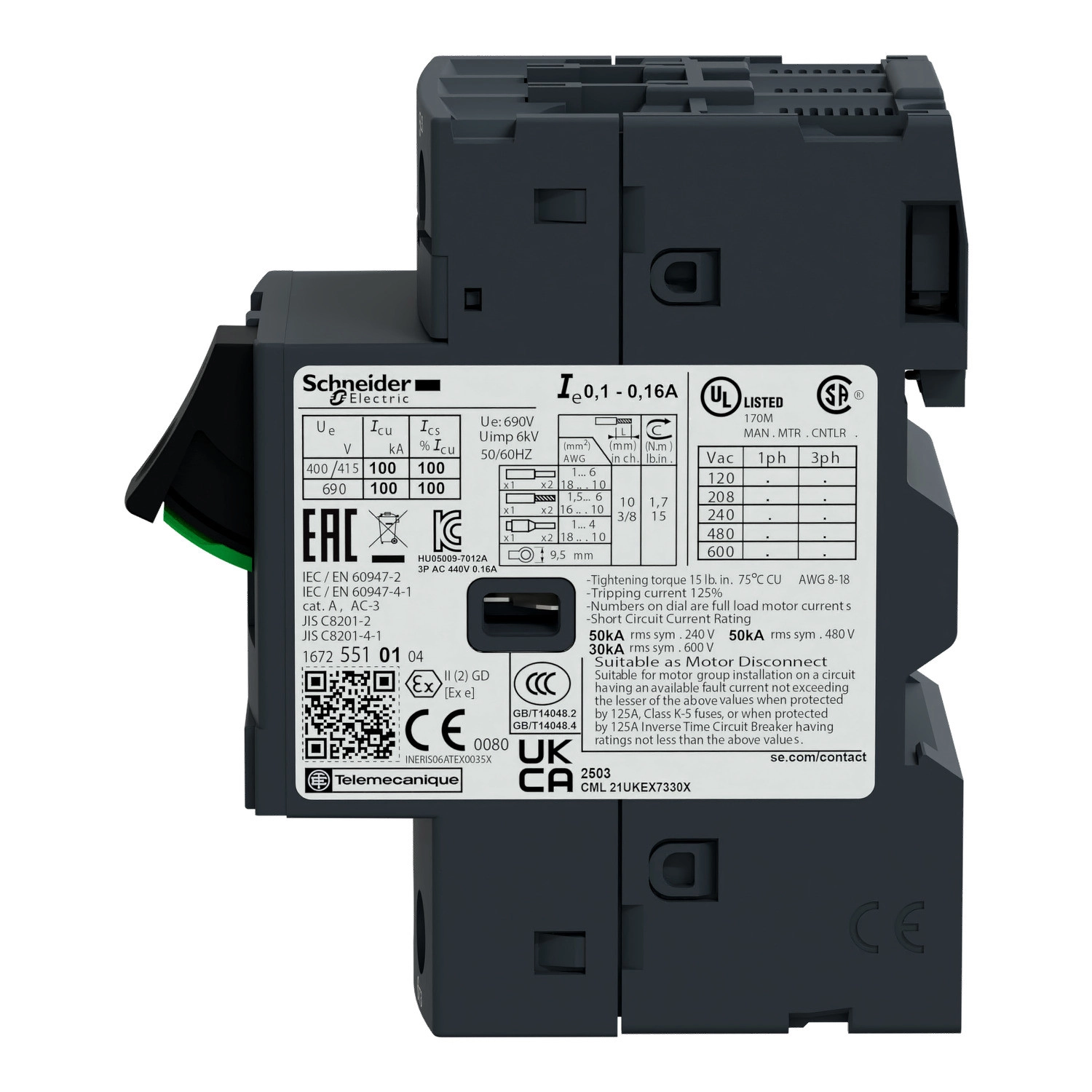

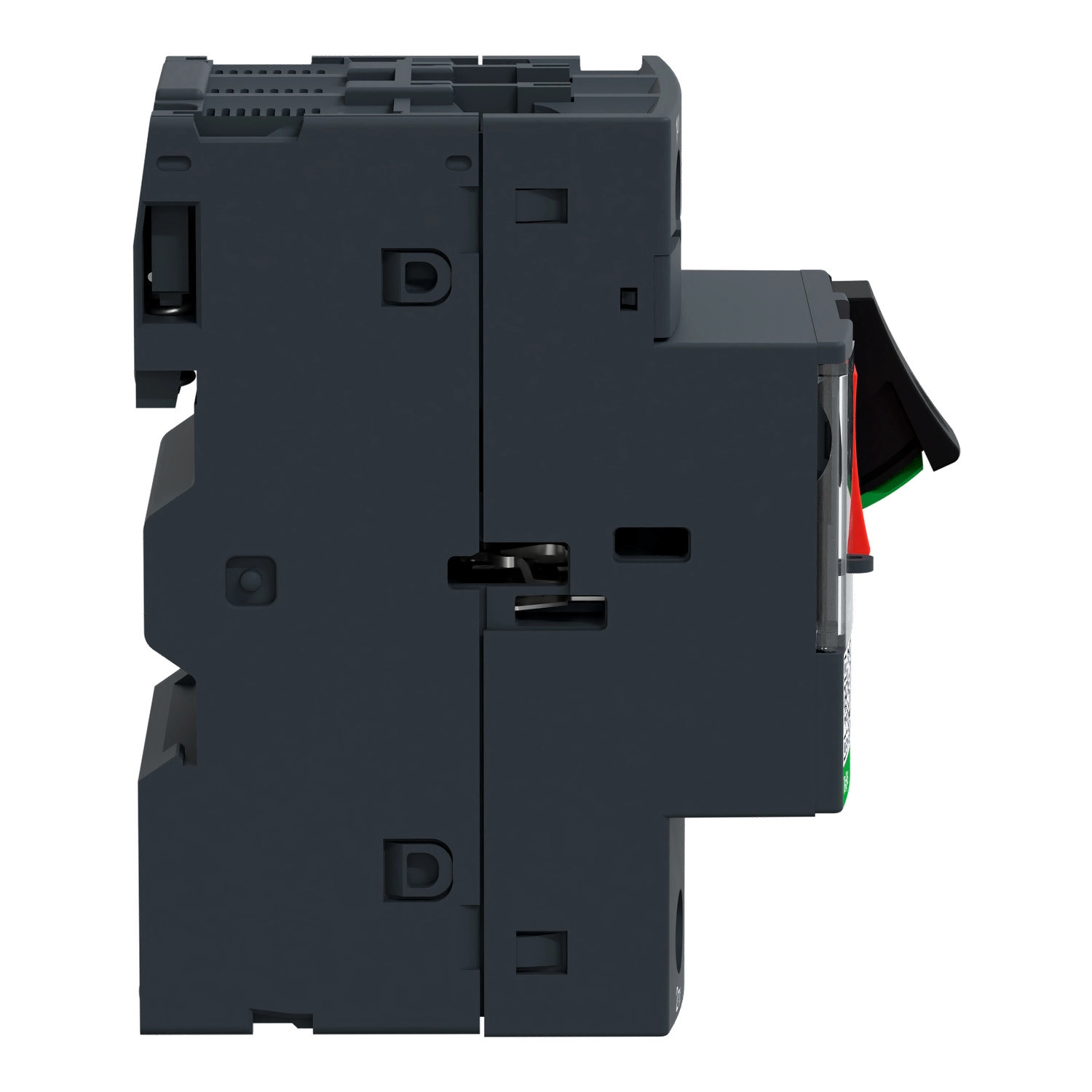

A Schneider Electric TeSys Deca GV2ME056 motoros védőkapcsoló a TeSys GV2 termékcsalád kiemelkedő tagja, amely komplett védelmi megoldást kínál ipari motorokhoz. Ez a 3 pólusú, termikus-mágneses kioldóval ellátott motorvédő kapcsoló nyomógombos működtetésű, így könnyen kezelhető a mindennapi használat során.
A GV2ME056 típus kifejezetten a kisebb teljesítményű motorok védelmére lett kifejlesztve, 0,63-1 A közötti névleges áramerősség tartományban. Rugalmasan alkalmazható különböző feszültségszinteken, akár 690V AC hálózaton is. A termék kiemelkedő megszakítóképességgel rendelkezik, minden szabványos üzemi feszültségen (230/240V, 400/415V, 440V, 500V, 690V) 100 kA értékkel. A motorvédő kapcsoló 100%-os üzemi rövidzárlati megszakítóképességgel (Ics) rendelkezik az IEC 60947-2 szabvány szerint.
A termék különleges előnye, hogy felismeri a fáziskiesést, amely a motorok egyik leggyakoribb meghibásodási oka lehet. A termikus védelem beállítási tartománya 0,63-1 A között állítható, míg a mágneses kioldási áram 15,1 A. A konvencionális szabad levegőn megengedett termikus áramerősség 1 A az IEC 60947-2 szabványnak megfelelően. Az üzemi feszültség 690V AC (50/60 Hz), a szigetelési feszültség szintén 690V AC (50/60 Hz), lökőfeszültség-állósága pedig 6 kV - mindezek az IEC 60947-2 szabványnak megfelelően.
A GV2ME056 alkalmas leválasztási funkcióra az IEC 60947-1 szabvány szerint, továbbá megszakítás nélküli üzemre van méretezve az IEC 60947-4-1 szerint. Mechanikai és elektromos tartóssága egyaránt kiemelkedő: 100 000 ciklus, AC-3 és AC-3e kategóriában egyaránt 415V feszültségen. A pólusonkénti teljesítményleadás 2,5 W.
A csatlakoztatás rugalmas: a teljesítmény áramkör 2 kábel számára kialakított szorítókapcsos gyűrűs kivezetésekkel rendelkezik, amelyek 1-6 mm² tömör, 1,5-6 mm² hajlékony kábelvég nélküli, illetve 1-4 mm² hajlékony kábelvéggel ellátott vezetékekhez használhatók. A meghúzási nyomaték a csavarkapocsnál 1,7 Nm.

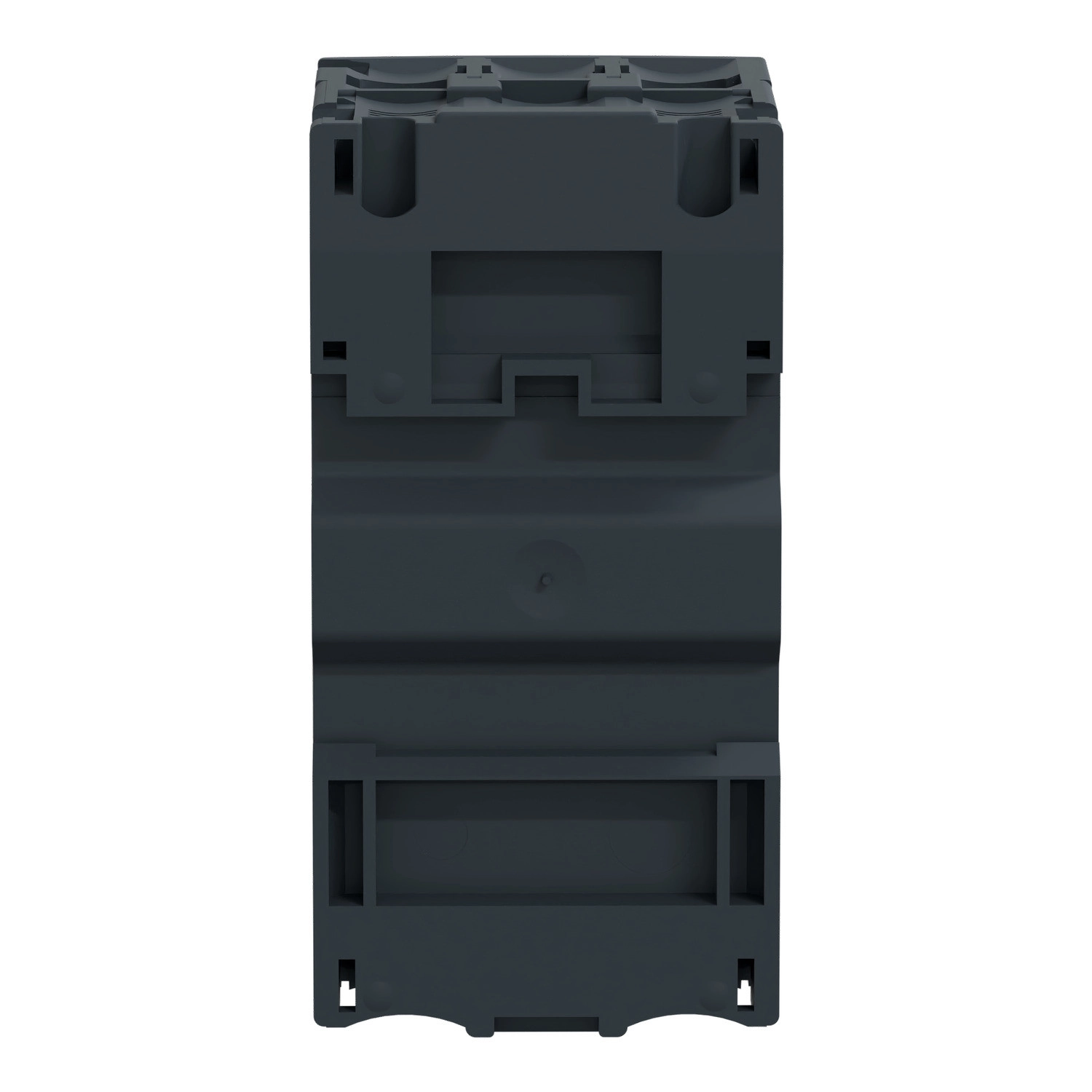

A motorvédő kapcsoló felszerelése többféleképpen is történhet: 35 mm-es szimmetrikus DIN sínre pattintással, vagy panelra csavarozva (adapterlap használatával). A készülék vízszintesen és függőlegesen egyaránt felszerelhető. Méretei kompaktak: szélessége 45 mm, magassága 89 mm, mélysége 78,5 mm. Az IP20-as védettség megfelelő védelmet nyújt véletlen érintés ellen, miközben az IK04 fokozat biztosítja a mechanikai védettséget.
A termék széles hőmérsékleti tartományban használható: tárolási hőmérséklete -40°C és +80°C között, üzemi hőmérséklete -20°C és +60°C között van. Mechanikai robusztussága kiemelkedő: 30 Gn 11 ms-ig tartó lökéseknek, valamint 5 Gn erősségű, 5-150 Hz közötti rezgésnek ellenáll. 2000 méteres tengerszint feletti magasságig használható. Tűzállósága 960°C az IEC 60695-2-11 szerint.
Schneider Electric TeSys - GV2ME056 - Motorvédő kapcsoló műszaki adatok
Általános tulajdonságok
Termékcsalád: TeSys Deca
Termék neve: TeSys GV2
Termék típusa: Motorvédő kapcsoló
Rövid típusjelölés: GV2ME
Felhasználási terület: Motorvédelem
Kioldóegység technológiája: Termikus-mágneses
Műszaki adatok
Pólusok: 3P
Hálózat típusa: AC
Felhasználási kategória: A kategória az IEC 60947-2 szerint, AC-3 és AC-3e az IEC 60947-4-1 szerint
Hálózati frekvencia: 50/60 Hz az IEC 60947-2 szerint
Motor teljesítmény: 0,25 kW 400/415 V AC 50/60 Hz esetén, 0,55 kW 690 V AC 50/60 Hz esetén
Megszakítóképesség: 100 kA Icu 230/240 V AC, 400/415 V AC, 440 V AC, 500 V AC és 690 V AC 50/60 Hz esetén az IEC 60947-2 szerint
Üzemi rövidzárlati megszakítóképesség: 100% minden feszültségszinten az IEC 60947-2 szerint
Működtetés típusa: Nyomógombos
Névleges áram: 1 A
Termikus védelem beállítási tartomány: 0,63-1 A az IEC 60947-2 szerint
Mágneses kioldási áram: 15,1 A
Konvencionális szabad levegőn megengedett termikus áramerősség: 1 A az IEC 60947-2 szerint
Üzemi feszültség: 690 V AC 50/60 Hz az IEC 60947-2 szerint
Szigetelési feszültség: 690 V AC 50/60 Hz az IEC 60947-2 szerint
Lökőfeszültség-állóság: 6 kV az IEC 60947-2 szerint
Fáziskiesés érzékelés: Igen, az IEC 60947-4-1 szerint
Leválasztási funkció: Igen, az IEC 60947-1 szerint
Műszaki jellemzők
Teljesítményleadás pólusonként: 2,5 W
Mechanikai élettartam: 100000 ciklus
Elektromos élettartam: 100000 ciklus AC-3 és AC-3e esetén 415 V In áramerősségnél
Besorolás: Megszakítás nélküli az IEC 60947-4-1 szerint
Csatlakozás: Teljesítmény áramkör: szorítókapcsos gyűrűs kivezetés 2 kábel(ek) számára (1-6 mm² tömör, 1,5-6 mm² hajlékony kábelvég nélkül, 1-4 mm² hajlékony kábelvéggel)
Meghúzási nyomaték: 1,7 Nm a csavarkapocsnál
Rögzítés módja: 35 mm-es szimmetrikus DIN sínre pattintva vagy panelra csavarozva (adapterlap használatával)
Szerelési pozíció: Vízszintes vagy függőleges
Méretek (szélesség x magasság x mélység): 45 mm x 89 mm x 78,5 mm
Csatlakozási osztásköz: 13,5 mm távtartó nélkül
Környezeti paraméterek
IP védettség: IP20 az IEC 60529 szerint
IK védettség: IK04
Klímaállóság: IACS E10 szabványnak megfelelő
Tárolási hőmérséklet: -40...80 °C
Üzemi hőmérséklet: -20...60 °C
Tűzállóság: 960 °C az IEC 60695-2-11 szerint
Mechanikai robusztusság: Lökések: 30 Gn 11 ms-ig, Rezgések: 5 Gn, 5...150 Hz
Üzemi magasság: <= 2000 m
