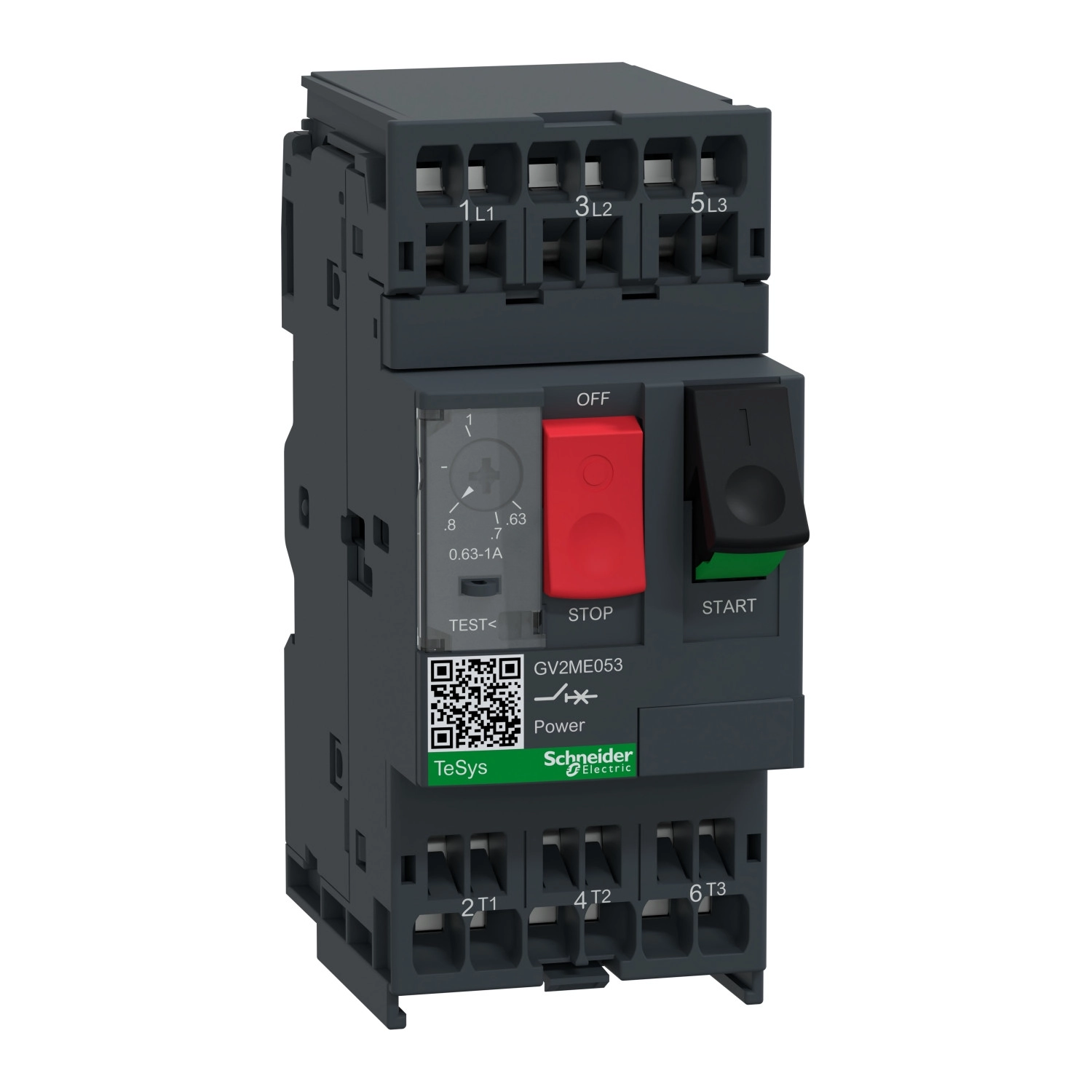

A Schneider Electric TeSys Deca GV2ME053 egy professzionális minőségű, 3 pólusú motorvédő kapcsoló, amely kifejezetten kisteljesítményű motorok védelmére lett kifejlesztve. Ez a kompakt, termikus-mágneses kioldó technológiával rendelkező eszköz ideális választás olyan alkalmazásokhoz, ahol megbízható motorvédelmet kell biztosítani szűkös helyen, például ipari környezetben, infrastruktúrában vagy épületautomatizálási rendszerekben.
A TeSys GV2ME053 rugós csatlakozókkal rendelkezik, ami jelentősen megkönnyíti és felgyorsítja a telepítési folyamatot. A 0,63-1 A közötti termikus védelmi beállítási tartomány lehetővé teszi a pontos motoráram-beállítást, míg a 15,1 A-es mágneses kioldási áram gyors reagálást biztosít rövidzárlat esetén. A készülék 100 kA-es megszakítóképessége valamennyi feszültségtartományban (230/240 V, 400/415 V, 440 V, 500 V és 690 V AC) kiemelkedő védelmet nyújt még a legsúlyosabb zárlati áramok esetén is. A termék 100% névleges üzemi rövidzárlati megszakítóképességgel (Ics) rendelkezik, ami azt jelenti, hogy teljes kapacitással működik rövidzárlati esemény után is.
A GV2ME053 motorvédő kapcsoló egyszerűen felszerelhető 35 mm-es DIN sínre vagy panelre, adapter lemez használatával. A készülék kompakt méretekkel rendelkezik (szélesség: 45 mm, magasság: 101 mm, mélység: 78,5 mm), ami lehetővé teszi a hatékony helykihasználást az elosztószekrényekben. A nyomógombos kezelés intuitív működtetést biztosít, a sötétszürke burkolat pedig illeszkedik a professzionális ipari környezetbe. A GV2ME053 fáziskiesés-érzékelése az IEC 60947-4-1 szabványnak megfelelően növeli a motor védelmének hatékonyságát.
A TeSys GV2ME053 elsősorban olyan alkalmazásokhoz ajánlott, ahol kis teljesítményű motorok védelme szükséges, például 0,25 kW vagy 0,37 kW teljesítményű motorokhoz 400/415 V AC vagy 500 V AC hálózaton. A termék 100.000 ciklusos mechanikai és elektromos tartóssága hosszú élettartamot garantál mind AC-3, mind AC-3e kategóriában. A megszakító IP20-as védettségi szinttel rendelkezik, ami megfelelő védelmet biztosít a por és az érintés ellen, miközben az IK04 fokozatú ütésállóság növeli a megbízhatóságot. Az eszköz -20 és +60 °C közötti üzemi hőmérsékleten használható, így széles körű alkalmazást tesz lehetővé különböző környezeti feltételek között.
Schneider Electric TeSys - GV2ME053 - Motorvédő kapcsoló 0,63…1A, rugós csatlakozás műszaki adatok
Fő jellemzők
Sorozat: TeSys Deca
Terméknév: TeSys GV2
Termék típus: Motorvédő kapcsoló
Eszköz rövid neve: GV2ME
Eszköz alkalmazása: Motorvédelem
Kioldó egység technológiája: Termikus-mágneses
Műszaki specifikáció
Pólusok leírása: 3P
Hálózat típusa: AC
Felhasználási kategória: A kategória az IEC 60947-2 szerint, AC-3 az IEC 60947-4-1 szerint, AC-3e az IEC 60947-4-1 szerint
Hálózati frekvencia: 50/60 Hz az IEC 60947-2 szerint
Motor teljesítmény: 0.25 kW 400/415 V AC 50/60 Hz esetén, 0.37 kW 400/415 V AC 50/60 Hz esetén, 0.37 kW 500 V AC 50/60 Hz esetén
Megszakítóképesség: 100 kA Icu 230/240 V AC 50/60 Hz esetén, 100 kA Icu 400/415 V AC 50/60 Hz esetén, 100 kA Icu 440 V AC 50/60 Hz esetén, 100 kA Icu 500 V AC 50/60 Hz esetén, 100 kA Icu 690 V AC 50/60 Hz esetén
Névleges üzemi rövidzárlati megszakítóképesség: 100 % minden feszültségszinten
Vezérlés típusa: Nyomógombos
Névleges áram: 1 A
Termikus védelem beállítási tartománya: 0.63…1 A az IEC 60947-2 szerint
Mágneses kioldási áram: 15.1 A
Konvencionális szabad levegőn termikus áram: 1 A az IEC 60947-2 szerint
Névleges üzemi feszültség: 690 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges szigetelési feszültség: 690 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-2 szerint
Fáziskiesés érzékenység: Igen az IEC 60947-4-1 szerint
Fizikai jellemzők
Szigetelésre való alkalmasság: Igen az IEC 60947-1 szerint
Teljesítmény disszipáció pólusonként: 2.5 W
Mechanikai élettartam: 100000 ciklus
Elektromos élettartam: 100000 ciklus AC-3 esetén 415 V mellett, 100000 ciklus AC-3e esetén 415 V mellett
Névleges üzemmód: Megszakítás nélküli az IEC 60947-4-1 szerint
Csatlakozások - csatlakozók: Tápáramkör: rugós csatlakozók 2 kábel(ek) 1…6 mm² tömör, rugós csatlakozók 2 kábel(ek) 1.5…4 mm² hajlékony kábelvég nélkül, rugós csatlakozók 2 kábel(ek) 1…4 mm² hajlékony kábelvéggel
Rögzítési mód: 35 mm szimmetrikus DIN sín: rápattintva, Panel: csavarozva (adapter lemezzel)
Szerelési helyzet: Vízszintes, Függőleges
Szélesség: 45 mm
Magasság: 101 mm
Mélység: 78.5 mm
Szín: Sötétszürke
Környezeti jellemzők
Szabványok: EN/IEC 60947-2, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 No 60947-4-1, IEC/EN 60335-2-40:Annex JJ, IEC/EN 60335-1:Clause 30.2
Termék tanúsítványok: CCC, UL, CSA, EAC, ATEX, LROS, BV, RINA, DNV-GL, UKCA
IK védettségi fokozat: IK04
IP védettségi fokozat: IP20 az IEC 60529 szerint
Klimatikus terhelhetőség: IACS E10 szerint
Környezeti levegő hőmérséklete tároláshoz: -40…80 °C
Tűzállóság: 960 °C az IEC 60695-2-11 szerint
Környezeti levegő hőmérséklete működés közben: -20…60 °C
Mechanikai robusztusság: Ütés: 30 Gn 11 ms-ig, Rezgés: 5 Gn, 5...150 Hz
Üzemeltetési magasság: <= 2000 m
