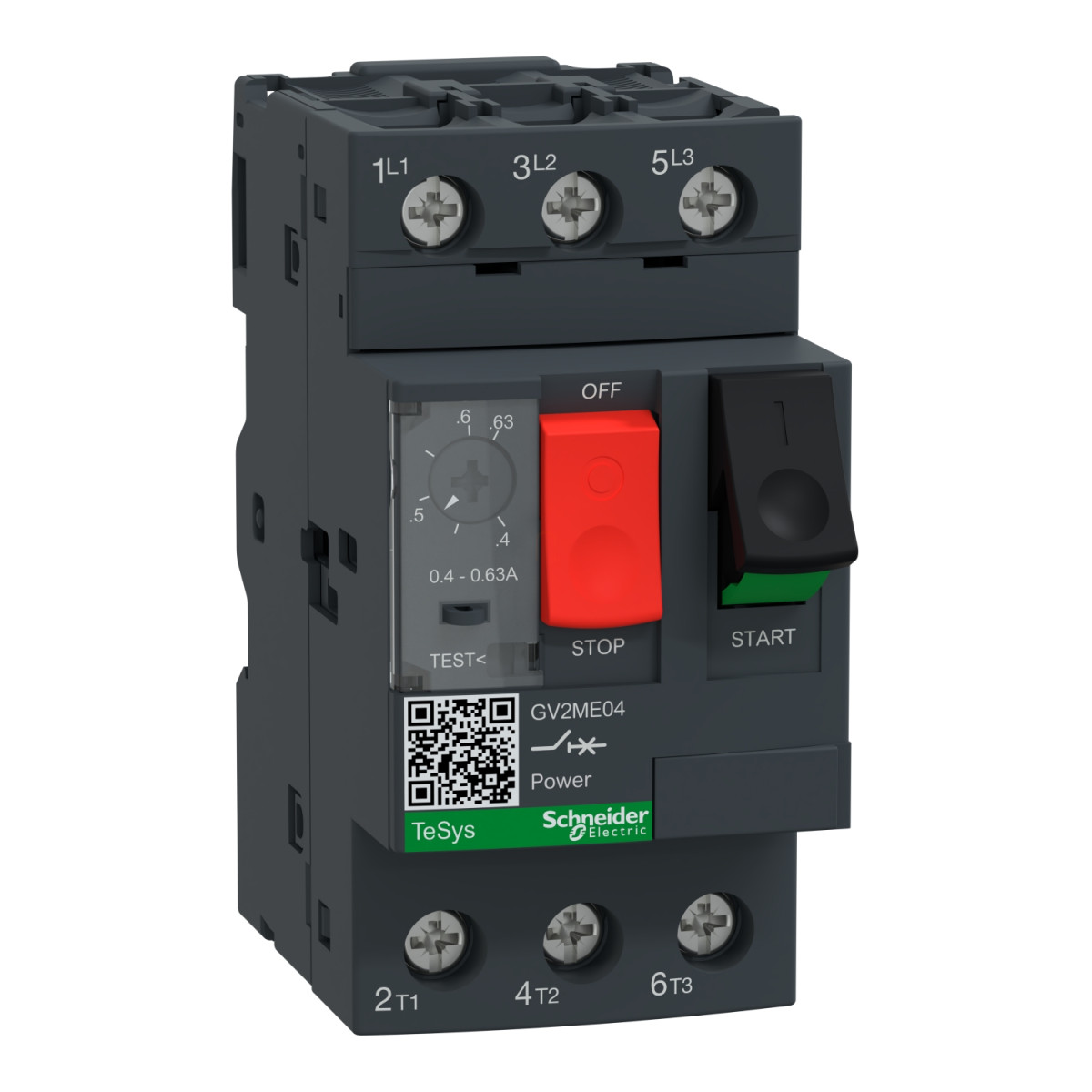

A Schneider Electric TeSys GV2ME04AP egy professzionális motorvédő kapcsoló, amely a TeSys Deca termékcsaládba tartozik. Ez a 3-pólusú motorvédő megszakító tökéletes megoldást kínál a kis teljesítményű motorok védelmére, különösen a 0,12-0,37 kW teljesítménytartományban. A GV2ME04AP modell hőmágneses kioldó technológiával rendelkezik, amely kiváló védelmet biztosít túlterhelés és rövidzárlat esetén egyaránt.
A GV2ME04AP motorvédő kapcsoló névleges árama 0,63A, termikus védelmi tartománya 0,4-0,63A között állítható, ami lehetővé teszi a pontos beállítást a védendő motor paramétereihez. Mágneses kioldási árama 9,3A, amely biztosítja a gyors lekapcsolást rövidzárlat esetén. A készülék kiemelkedő szakítóképességgel rendelkezik: 100 kA Icu értékkel különböző feszültségszinteken (230/240V, 400/415V, 440V, 500V és 690V AC 50 Hz mellett), ami megfelel az IEC 60947-2 szabványnak. Ez a magas szakítóképesség lehetővé teszi a készülék alkalmazását olyan környezetekben is, ahol potenciálisan nagy zárlati áramok léphetnek fel.
A TeSys GV2ME04AP kezelése nyomógombbal történik, ami egyszerű és intuitív működtetést tesz lehetővé. A készülék további előnye a fáziskiesés-érzékenység, amely az IEC 60947-4-1 szabványnak megfelelően biztosít védelmet a motor számára aszimmetrikus táplálás esetén. A motorvédő kapcsoló 690V AC névleges üzemi feszültséggel rendelkezik, szigetelési feszültsége szintén 690V AC 50/60 Hz mellett. Lökőfeszültség-állósága 6 kV, ami megfelelő védelmet nyújt tranziens túlfeszültségekkel szemben is.
A Schneider Electric GV2ME04AP motorvédő kapcsoló mechanikai tartóssága kiemelkedő, 100 000 működési ciklust garantál, ami hosszú élettartamot biztosít ipari környezetben is. Elektromos tartóssága szintén 100 000 ciklus AC-3 és AC-3e kategóriákban 415V feszültségnél. A készülék csatlakoztatása csavaros kapcsokkal történik, amelyek 2 kábel fogadására alkalmasak: tömör vezeték esetén 1-6 mm², hajlékony vezeték esetén 1,5-6 mm² érvéghüvely nélkül, vagy 1-4 mm² érvéghüvellyel. A csavaros kapcsok meghúzási nyomatéka 1,7 Nm.
A GV2ME04AP kompakt méretekkel rendelkezik: szélessége 45 mm, magassága 89 mm, mélysége 78,5 mm. Felszerelése többféleképpen történhet: 35 mm-es szimmetrikus DIN sínre rögzíthető (bepattintható), vagy adapterlap segítségével panelre csavarozható. A készülék mind vízszintesen, mind függőlegesen felszerelhető, ami rugalmas telepítési lehetőségeket biztosít. A termék IP20-as védettséggel rendelkezik, és -20°C és +60°C közötti üzemi hőmérséklettartományban működőképes, ami széles alkalmazási területet tesz lehetővé különböző környezeti feltételek mellett. A készülék kiváló mechanikai robusztussággal rendelkezik, ellenáll a 30G erősségű, 11 ms időtartamú ütéseknek és az 5G erősségű, 5-150 Hz frekvenciatartományú rezgéseknek.
Schneider Electric TeSys - GV2ME04AP - GV2 motorvédő kapcsoló 0,4…0,63A, csavaros csatlakozás AP műszaki adatok
Alapadatok
Termékcsalád: TeSys Deca
Terméknév: TeSys GV2
Termék típusa: Motorvédő kapcsoló
Rövid terméknév: GV2ME
Alkalmazás: Motorvédelem
Kioldó egység technológiája: Hőmágneses
Műszaki paraméterek
Pólusok száma: 3P
Hálózat típusa: AC
Felhasználási kategória: Category A az IEC 60947-2 szerint, AC-3 az IEC 60947-4-1 szerint, AC-3e az IEC 60947-4-1 szerint
Hálózati frekvencia: 50/60 Hz az IEC 60947-2 szerint
Motorteljesítmény: 0.12 kW 400/415 V AC 50 Hz mellett, 0.18 kW 400/415 V AC 50 Hz mellett, 0.37 kW 690 V AC 50 Hz mellett
Szakítóképesség: 100 kA Icu 230/240 V AC 50 Hz mellett az IEC 60947-2 szerint, 100 kA Icu 400/415 V AC 50 Hz mellett az IEC 60947-2 szerint, 100 kA Icu 440 V AC 50 Hz mellett az IEC 60947-2 szerint, 100 kA Icu 500 V AC 50 Hz mellett az IEC 60947-2 szerint, 100 kA Icu 690 V AC 50 Hz mellett az IEC 60947-2 szerint
Névleges üzemi szakítóképesség (Ics): 100% 230/240 V AC 50 Hz mellett az IEC 60947-2 szerint, 100% 400/415 V AC 50 Hz mellett az IEC 60947-2 szerint, 100% 440 V AC 50 Hz mellett az IEC 60947-2 szerint, 100% 500 V AC 50 Hz mellett az IEC 60947-2 szerint, 100% 690 V AC 50 Hz mellett az IEC 60947-2 szerint
Vezérlés típusa: Nyomógomb
Névleges áram: 0.63 A
Termikus védelem beállítási tartománya: 0.4…0.63 A az IEC 60947-2 szerint
Mágneses kioldási áram: 9.3 A
Konvencionális szabad levegőn mért hőáram: 0.63 A az IEC 60947-2 szerint
Névleges üzemi feszültség: 690 V AC 50 Hz az IEC 60947-2 szerint
Névleges szigetelési feszültség: 690 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-2 szerint
Fáziskiesés érzékenység: Igen, az IEC 60947-4-1 szerint
Szigetelési alkalmasság: Igen, az IEC 60947-1 szerint
Fizikai jellemzők
Teljesítmény-disszipáció pólusonként: 2.5 W
Mechanikai élettartam: 100000 ciklus
Elektromos élettartam: 100000 ciklus AC-3 kategóriában 415 V-nál, 100000 ciklus AC-3e kategóriában 415 V-nál
Névleges működés: Megszakítás nélküli az IEC 60947-4-1 szerint
Csatlakozások - kapcsok: Tápáramkör: csavaros kapocs 2 kábelhez 1…6 mm² tömör, Tápáramkör: csavaros kapocs 2 kábelhez 1.5…6 mm² hajlékony kábelvég nélkül, Tápáramkör: csavaros kapocs 2 kábelhez 1…4 mm² hajlékony kábelvéggel
Meghúzási nyomaték: 1.7 N.m a csavaros kapcsokon
Rögzítési mód: 35 mm szimmetrikus DIN sínre: bepattintható, Panelre: csavarozott (adapterlappal)
Szerelési pozíció: Vízszintes, Függőleges
Szélesség: 45 mm
Magasság: 89 mm
Mélység: 78.5 mm
Szín: Sötétszürke
Környezeti jellemzők
Szabványok: EN/IEC 60947-2, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 No 60947-4-1
Terméktanúsítványok: CCC, UL, CSA, EAC, ATEX, UKCA, IECEE CB Scheme
IK védettségi fokozat: IK04
IP védettségi fokozat: IP20 az IEC 60529 szerint
Klimatikus ellenállás: megfelel az IACS E10-nek
Környezeti hőmérséklet tároláshoz: -40…80 °C
Tűzállóság: 960 °C az IEC 60695-2-11 szerint
Környezeti hőmérséklet üzemeltetéshez: -20…60 °C
Mechanikai robusztusság: Ütések: 30 Gn 11 ms-ig, Rezgések: 5 Gn, 5...150 Hz
Üzemeltetési magasság: <= 2000 m
