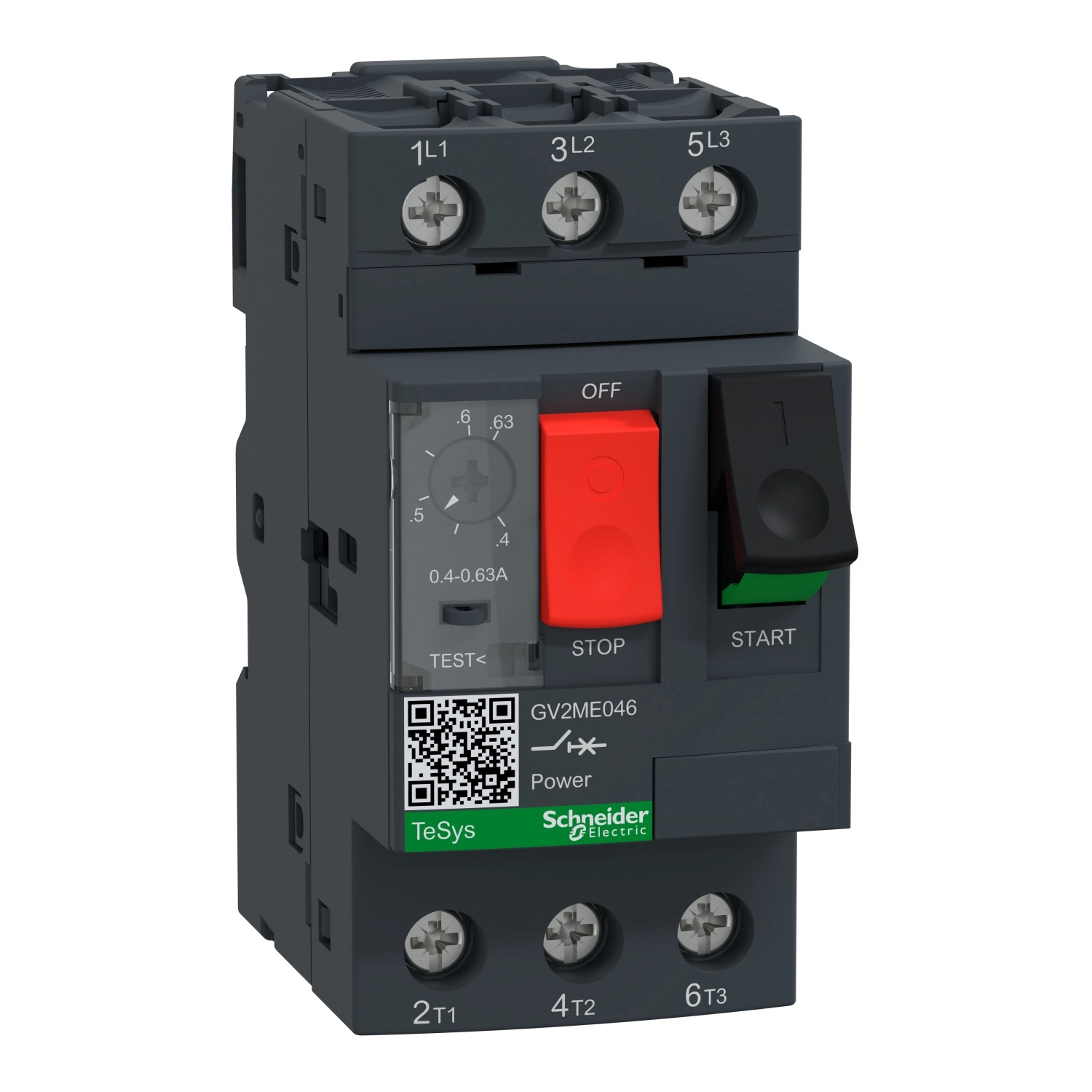

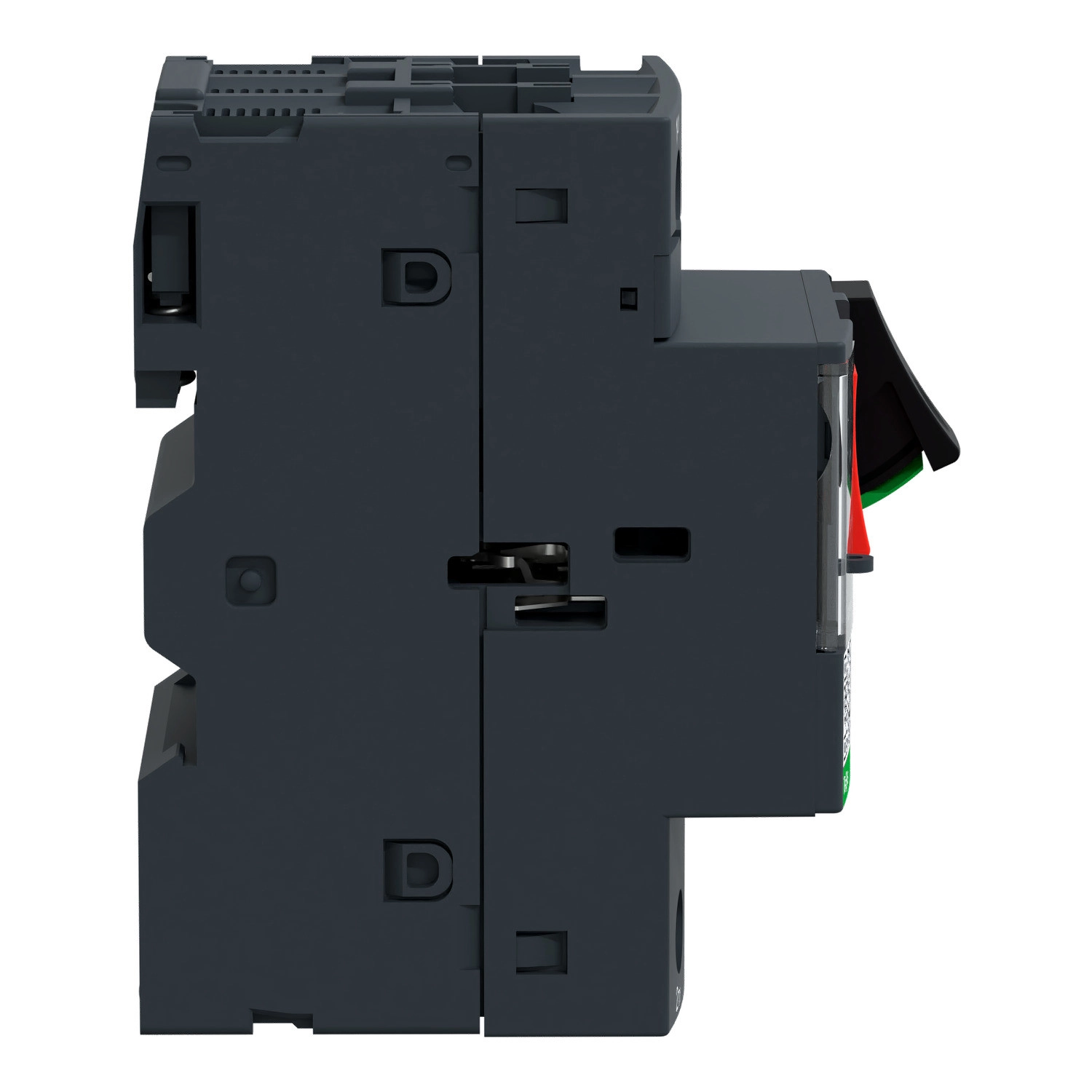

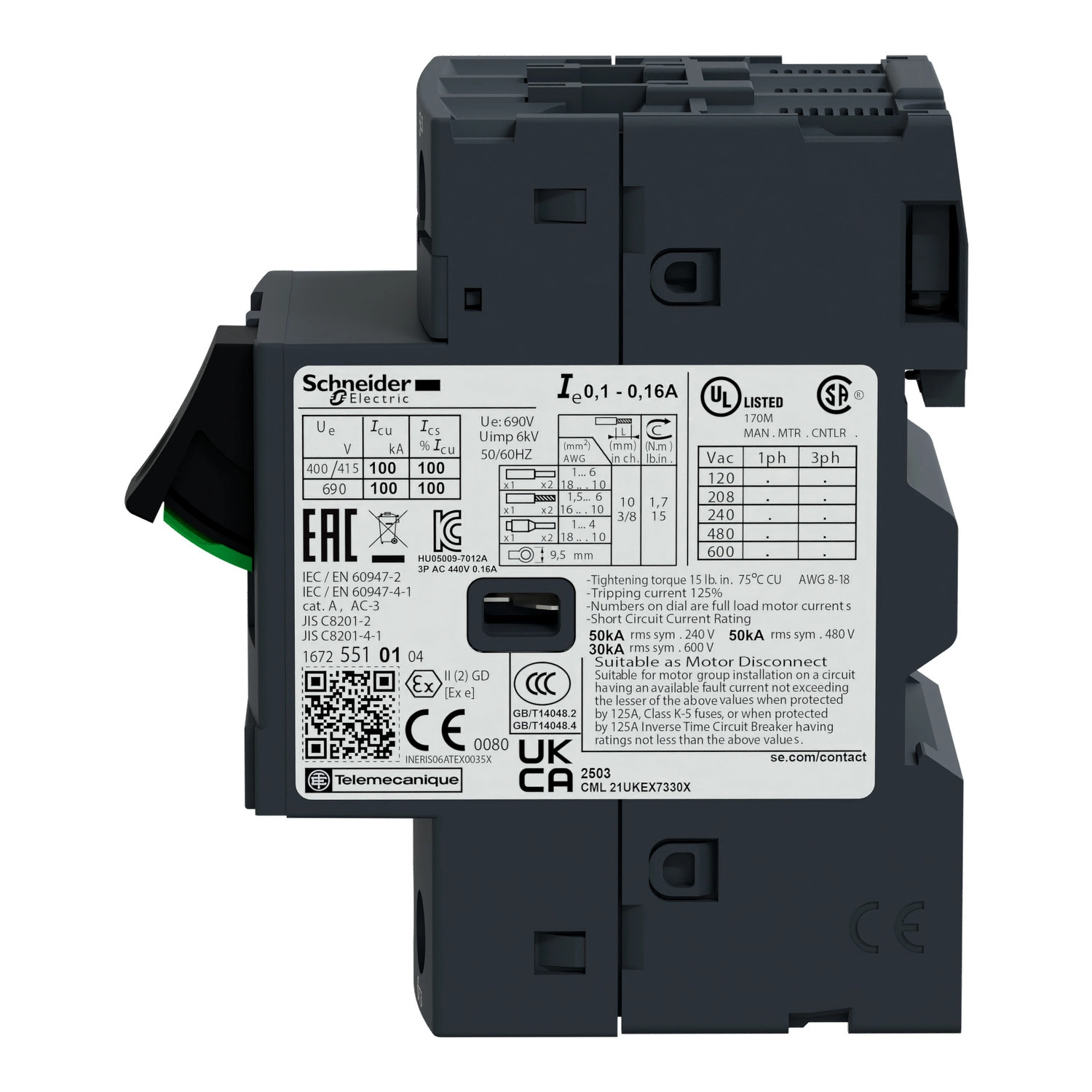

A Schneider Electric TeSys Deca termékcsaládjának GV2ME046 típusú motorvédelmi kapcsolója egy kompakt, mégis rendkívül hatékony megoldást kínál a kisteljesítményű motorok teljes körű védelmére. A 3 pólusú kialakítású eszköz 0,4-0,63 A tartományban állítható termikus védelem és 9,3 A-es mágneses kioldási áramérték mellett biztosítja a csatlakoztatott motorok védelmét túlterhelés és rövidzárlat ellen egyaránt.
A GV2ME046 motorvédő kapcsoló a TeSys Deca termékcsalád 2-es méretű kivitelében készül, és nyomógombos kezelőszervvel rendelkezik, amely lehetővé teszi a gyors és egyszerű kézi kapcsolást. A készülék bekötéséhez gyűrűs kábelsaruk használhatók, amelyekhez 1-6 mm² tömör, 1,5-6 mm² hajlékony (érvéghüvely nélküli), vagy 1-4 mm² hajlékony (érvéghüvelyes) vezetékeket csatlakoztathatunk. A csatlakozókapcsok meghúzási nyomatéka 1,7 Nm. Az eszköz univerzális felszerelhetőséget biztosít: egyaránt rögzíthető 35 mm-es DIN sínre vagy panelre (adapter lemez segítségével), és mind vízszintesen, mind függőlegesen szerelhető.
A GV2ME046 motorvédő kapcsoló kiemelkedő rövidzárlati megszakítóképességgel rendelkezik: 100 kA Icu érték a teljes üzemi feszültségtartományban (230/240 V-tól 690 V-ig). A névleges szigetelési feszültség (Ui) és az üzemi feszültség (Ue) egyaránt 690 V AC 50/60 Hz, míg az impulzus-állósági feszültség (Uimp) 6 kV. A motorvédő megfelel az IEC 60947-2 és IEC 60947-4-1 szabványoknak, valamint rendelkezik fáziskiesés-érzékeléssel és leválasztási funkcióval is (IEC 60947-1 szerint). Ezt a típust elsősorban a következő motorteljesítményekhez ajánljuk: 0,12 kW és 0,18 kW 400/415 V-on, illetve 0,37 kW 690 V-on.
A készülék tartós, nagy mechanikai és elektromos élettartamú konstrukció: 100.000 kapcsolási ciklus mechanikai élettartam és 100.000 ciklus elektromos élettartam AC-3 és AC-3e kategóriában 415 V-on. Az IP20-as védettségű burkolat megvédi a kezelő ujjait a véletlen érintéstől. Szerelési szempontból kompakt méretekkel rendelkezik: szélessége 45 mm, magassága 89 mm, mélysége 78,5 mm. A készülék pólustávolsága 13,5 mm távtartó nélkül. Üzemeltetési környezeti hőmérséklet-tartománya -20°C és +60°C között van, míg tárolási hőmérséklet-tartománya -40°C és +80°C között. Jól bírja a mechanikai igénybevételeket is: 30 Gn, 11 ms ütésállóság és 5 Gn, 5-150 Hz vibrációállóság jellemzi. Az üzemeltetés maximális tengerszint feletti magassága 2000 méter.
TeSys Deca GV2ME046 műszaki adatok
Fő jellemzők
Termékcsalád: TeSys Deca
Terméknév: TeSys GV2
Eszköz típus: Motor védőkapcsoló
Rövid név: GV2ME
Alkalmazás: Motorvédelem
Kioldóegység technológia: Termikus-mágneses
Kiegészítő információk
Pólusok: 3P
Hálózat típus: AC
Felhasználási kategória: A kategória - IEC 60947-2 szerint, AC-3 - IEC 60947-4-1 szerint, AC-3e - IEC 60947-4-1 szerint
Hálózati frekvencia: 50/60 Hz - IEC 60947-2 szerint
Motor teljesítmény: 0,12 kW 400/415 V AC 50/60 Hz esetén, 0,18 kW 400/415 V AC 50/60 Hz esetén, 0,37 kW 690 V AC 50/60 Hz esetén
Megszakítóképesség: 100 kA Icu 230/240 V AC 50/60 Hz esetén, 100 kA Icu 400/415 V AC 50/60 Hz esetén, 100 kA Icu 440 V AC 50/60 Hz esetén, 100 kA Icu 500 V AC 50/60 Hz esetén, 100 kA Icu 690 V AC 50/60 Hz esetén
Üzemi rövidzárlati megszakítóképesség: 100% minden feszültségszinten (230/240V - 690V)
Vezérlés típusa: Nyomógombos
Névleges áram: 0,63 A
Termikus védelem beállítási tartomány: 0,4-0,63 A - IEC 60947-2 szerint
Mágneses kioldási áram: 9,3 A
Konvencionális szabad levegőn történő hőáram: 0,63 A - IEC 60947-2 szerint
Névleges üzemi feszültség: 690 V AC 50/60 Hz - IEC 60947-2 szerint
Névleges szigetelési feszültség: 690 V AC 50/60 Hz - IEC 60947-2 szerint
Névleges lökőfeszültség-állóság: 6 kV - IEC 60947-2 szerint
Fáziskiesés érzékenység: Igen - IEC 60947-4-1 szerint
Leválasztási alkalmasság: Igen - IEC 60947-1 szerint
Teljesítmény adatok
Teljesítmény disszipáció pólusonként: 2,5 W
Mechanikai élettartam: 100000 ciklus
Elektromos élettartam: 100000 ciklus AC-3 esetén 415 V In, 100000 ciklus AC-3e esetén 415 V In
Névleges működés: Megszakítás nélküli - IEC 60947-4-1 szerint
Csatlakozások
Csatlakozások - terminálok: Erősáramú kör: gyűrűs terminálok 2 kábel(ek) 1-6 mm²tömör, Erősáramú kör: gyűrűs terminálok 2 kábel(ek) 1,5-6 mm²hajlékony érvéghüvely nélkül, Erősáramú kör: gyűrűs terminálok 2 kábel(ek) 1-4 mm²hajlékony érvéghüvellyel
Meghúzási nyomaték: 1,7 N.m - csavarkötésű terminálon
Rögzítés és méretek

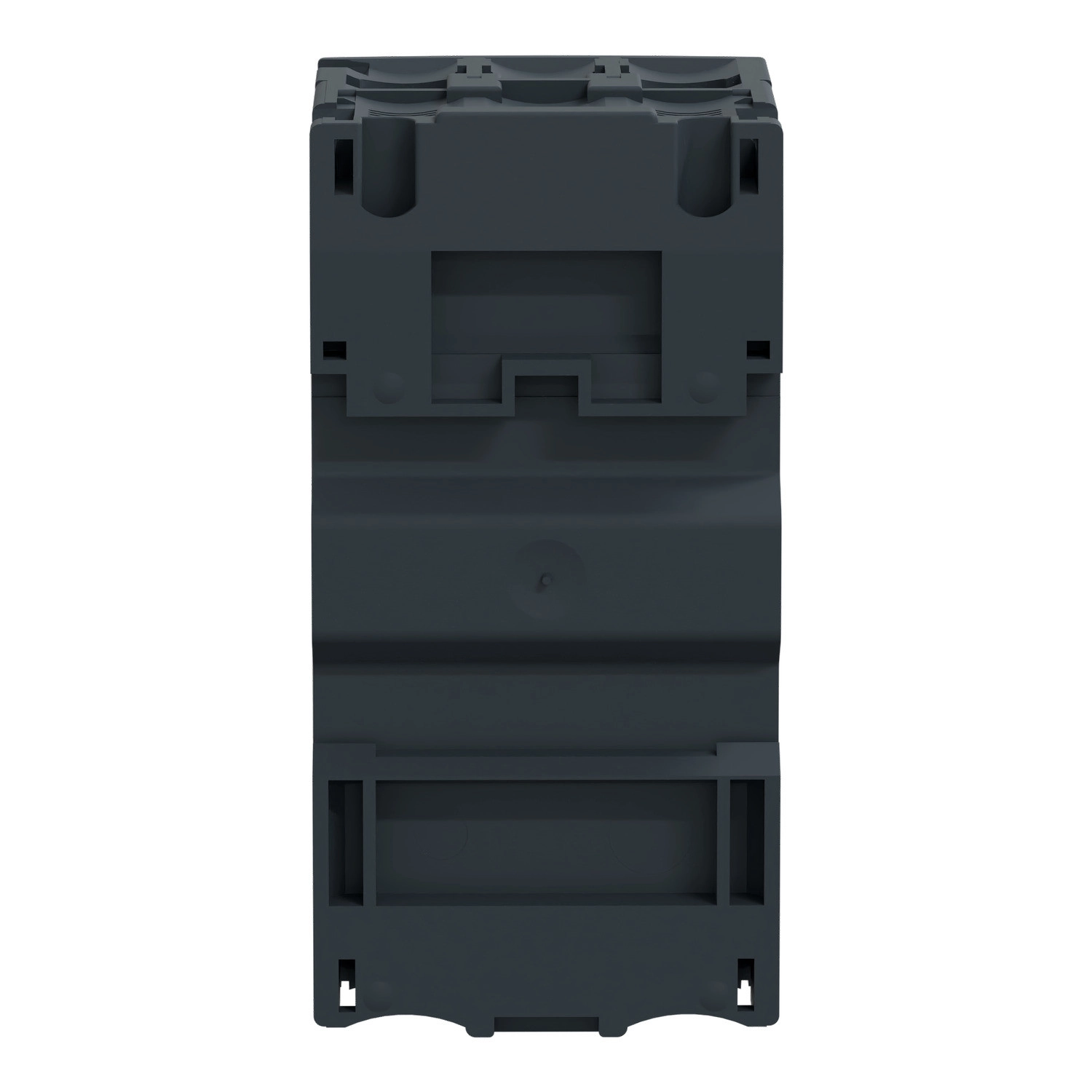

Rögzítési mód: 35 mm szimmetrikus DIN sín: bepattintható, Panel: csavarozható (adapter lemezzel)
Szerelési helyzet: Vízszintes vagy függőleges
Szélesség: 45 mm
Magasság: 89 mm
Mélység: 78,5 mm
Csatlakozási távolság: 13,5 mm távtartó nélkül
Környezeti jellemzők
Szabványok: EN/IEC 60947-2, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 No 60947-4-1, IEC/EN 60335-2-40:Annex JJ, IEC/EN 60335-1:Clause 30.2
IK védettség: IK04
IP védettség: IP20 - IEC 60529 szerint
Klímaállóság: Megfelel az IACS E10 szabványnak
Környezeti hőmérséklet tartomány tároláshoz: -40-80 °C
Tűzállóság: 960 °C - IEC 60695-2-11 szerint
Környezeti hőmérséklet tartomány üzemeltetéshez: -20-60 °C
Mechanikai robusztusság: Ütések: 30 Gn 11 ms időtartamig, Vibrációk: 5 Gn, 5-150 Hz
Üzemeltetési magasság: <= 2000 m
