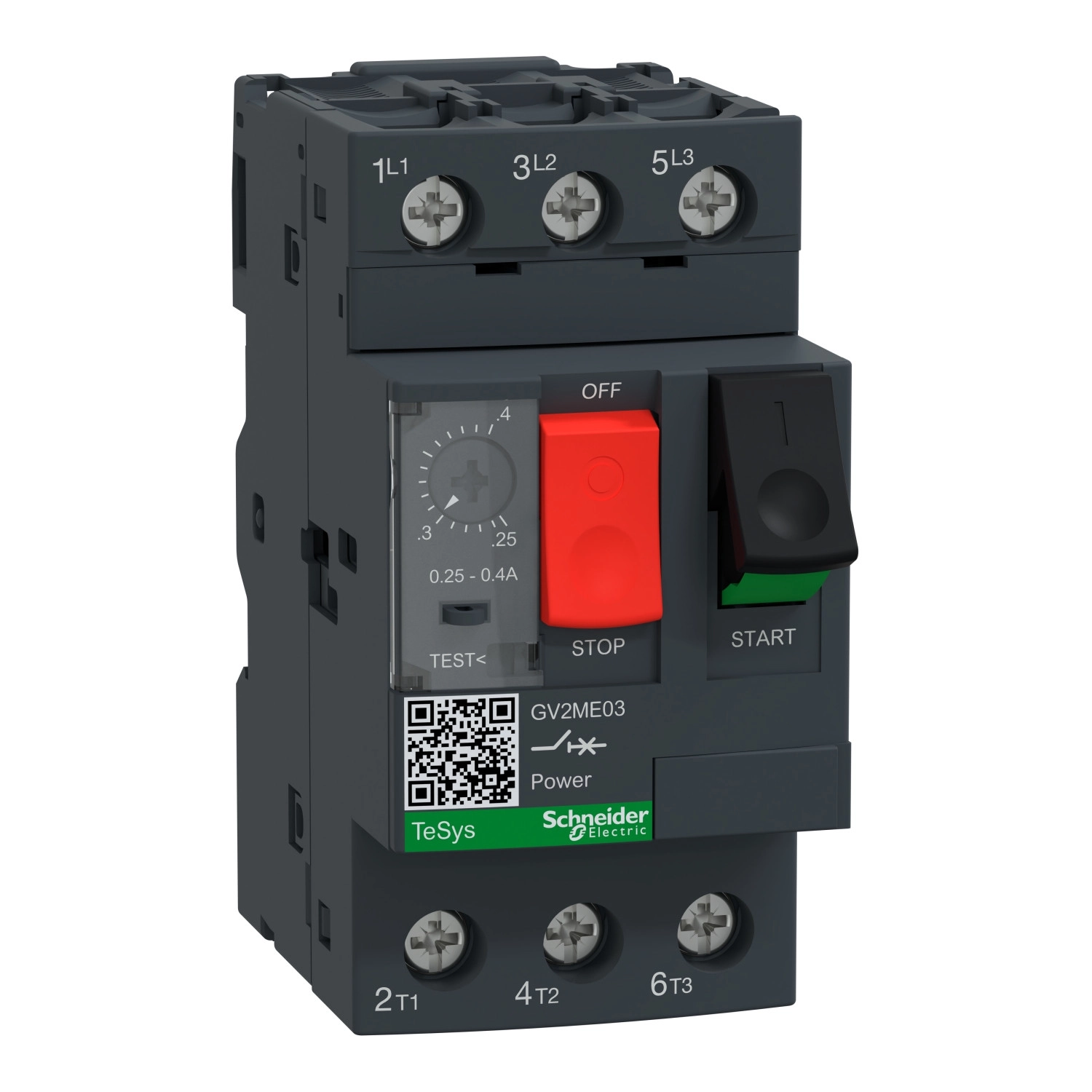

A Schneider Electric TeSys Deca termékcsalád GV2ME03AP típusú motorvédő kapcsolója egy professzionális megoldás kisfeszültségű elektromos motorok védelmére. Ez a 3 pólusú, termomágneses védelemmel ellátott eszköz megbízható működést biztosít ipari környezetben, miközben kompakt kialakításával helytakarékos megoldást kínál a kapcsolószekrényekben.
A GV2ME03AP motorvédő kapcsoló 0,25–0,4A áramtartományban állítható termikus védelmet biztosít, ami ideális kisebb teljesítményű, 0,09 kW-os motorokhoz 400/415V AC hálózaton. A termék 5,8A mágneses kioldási árammal rendelkezik, amely hatékony védelmet nyújt rövidzárlat esetén. Kiemelkedő szakítóképessége (100 kA) különböző hálózati feszültségeken (230/240V, 400/415V, 440V, 500V és 690V AC 50 Hz-en) biztosítja a megbízható működést még extrém körülmények között is. Az IEC 60947-2 szabványnak megfelelően a névleges üzemi szakítóképessége (Ics) eléri a 100%-ot minden feszültségtartományban.
A TeSys GV2ME03AP nyomógombbal vezérelhető és rendelkezik fázkiesés-érzékeléssel, amely az IEC 60947-4-1 szabványnak megfelelően további védelmet biztosít a motorok számára. A termék 690V AC névleges szigetelési feszültséggel és 6 kV névleges lökőfeszültség-állósággal rendelkezik. Az IEC 60947-1 szabvány szerint alkalmas leválasztásra, így karbantartási munkálatok során biztonságosan használható. A pólusonkénti teljesítményveszteség mindössze 2,5W, ami energiahatékony működést tesz lehetővé.
A GV2ME03AP kiváló mechanikai és elektromos tartóssággal büszkélkedhet, hiszen 100 000 működési ciklust képes teljesíteni AC-3 és AC-3e alkalmazásokban egyaránt 415V mellett. A csatlakozások rugalmasak: a csavaros kapcsok 2 kábel csatlakoztatását teszik lehetővé, akár tömör (1-6 mm²), akár rugalmas kábel (1,5-6 mm² kábelvég nélkül vagy 1-4 mm² kábelvéggel) esetén is. A rögzítési módok tekintetében a termék felszerelhető 35 mm-es szimmetrikus DIN sínre vagy csavarozással panelre, adapterlap segítségével. A kapcsoló kompakt méretekkel rendelkezik: 45 mm széles, 89 mm magas és 78,5 mm mély, súlya mindössze 0,26 kg.
Schneider Electric TeSys - GV2ME03AP - GV2 motorvédő kapcsoló 0,25…0,4A, csavaros csatlakozás AP műszaki adatok
Általános jellemzők
Termékcsalád: TeSys Deca
Terméknév: TeSys GV2
Terméktípus: Motorvédő kapcsoló
Eszköz rövid neve: GV2ME
Alkalmazás: Motorvédelem
Kioldóegység technológia: Termomágneses
Műszaki jellemzők
Pólusok: 3P
Hálózat típusa: AC
Felhasználási kategória: A kategória az IEC 60947-2 szerint, AC-3 az IEC 60947-4-1 szerint, AC-3e az IEC 60947-4-1 szerint
Hálózati frekvencia: 50/60 Hz az IEC 60947-2 szerint
Motorteljesítmény: 0,09 kW 400/415 V AC 50 Hz esetén
Megszakítóképesség: 100 kA Icu 230/240 V AC, 400/415 V AC, 440 V AC, 500 V AC és 690 V AC 50 Hz esetén az IEC 60947-2 szerint
Névleges üzemi megszakítóképesség: 100% 230/240 V AC, 400/415 V AC, 440 V AC, 500 V AC és 690 V AC 50 Hz esetén az IEC 60947-2 szerint
Vezérlés típusa: Nyomógombos
Névleges áram: 0,4 A
Termikus védelem beállítási tartomány: 0,25...0,4 A az IEC 60947-2 szerint
Mágneses kioldóáram: 5,8 A
Hagyományos szabad levegőáramlás melletti termikus áram: 0,4 A az IEC 60947-2 szerint
Névleges üzemi feszültség: 690 V AC 50 Hz az IEC 60947-2 szerint
Névleges szigetelési feszültség: 690 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-2 szerint
Fázkiesés-érzékenység: Igen, az IEC 60947-4-1 szerint
Leválasztásra alkalmas: Igen, az IEC 60947-1 szerint
Teljesítményveszteség pólusonként: 2,5 W
Mechanikai tulajdonságok
Mechanikai élettartam: 100000 ciklus
Elektromos élettartam: 100000 ciklus AC-3 esetén 415 V In mellett, 100000 ciklus AC-3e esetén 415 V In mellett
Névleges működési mód: Megszakítás nélküli az IEC 60947-4-1 szerint
Csatlakozások - kapcsok: Tápáramkör: csavaros kapocs 2 kábel(ek) 1...6 mm² tömör, Tápáramkör: csavaros kapocs 2 kábel(ek) 1,5...6 mm² flexibilis kábelvég nélkül, Tápáramkör: csavaros kapocs 2 kábel(ek) 1...4 mm² flexibilis kábelvéggel
Meghúzási nyomaték: 1,7 N.m a csavaros kapcsokon
Rögzítési mód: 35 mm szimmetrikus DIN sín: bepattintással, Panel: csavarozással (adapterlap segítségével)
Szerelési pozíció: Vízszintes, Függőleges
Fizikai tulajdonságok
Szélesség: 45 mm
Magasság: 89 mm
Mélység: 78,5 mm
Nettó tömeg: 0,26 kg
Szín: Sötétszürke
Környezeti paraméterek
Szabványok: EN/IEC 60947-2, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 No 60947-4-1
Terméktanúsítványok: CCC, UL, CSA, EAC, ATEX, UKCA, IECEE CB Scheme
IK védettségi fokozat: IK04
IP védettségi fokozat: IP20 az IEC 60529 szerint
Klimatikus állóképesség: IACS E10 szerint
Környezeti hőmérséklet tárolás esetén: -40...80 °C
Tűzállóság: 960 °C az IEC 60695-2-11 szerint
Környezeti hőmérséklet működés közben: -20...60 °C
Mechanikai robusztusság: Ütések: 30 Gn 11 ms-ig, Rezgések: 5 Gn, 5...150 Hz
Üzemeltetési magasság: <= 2000 m
