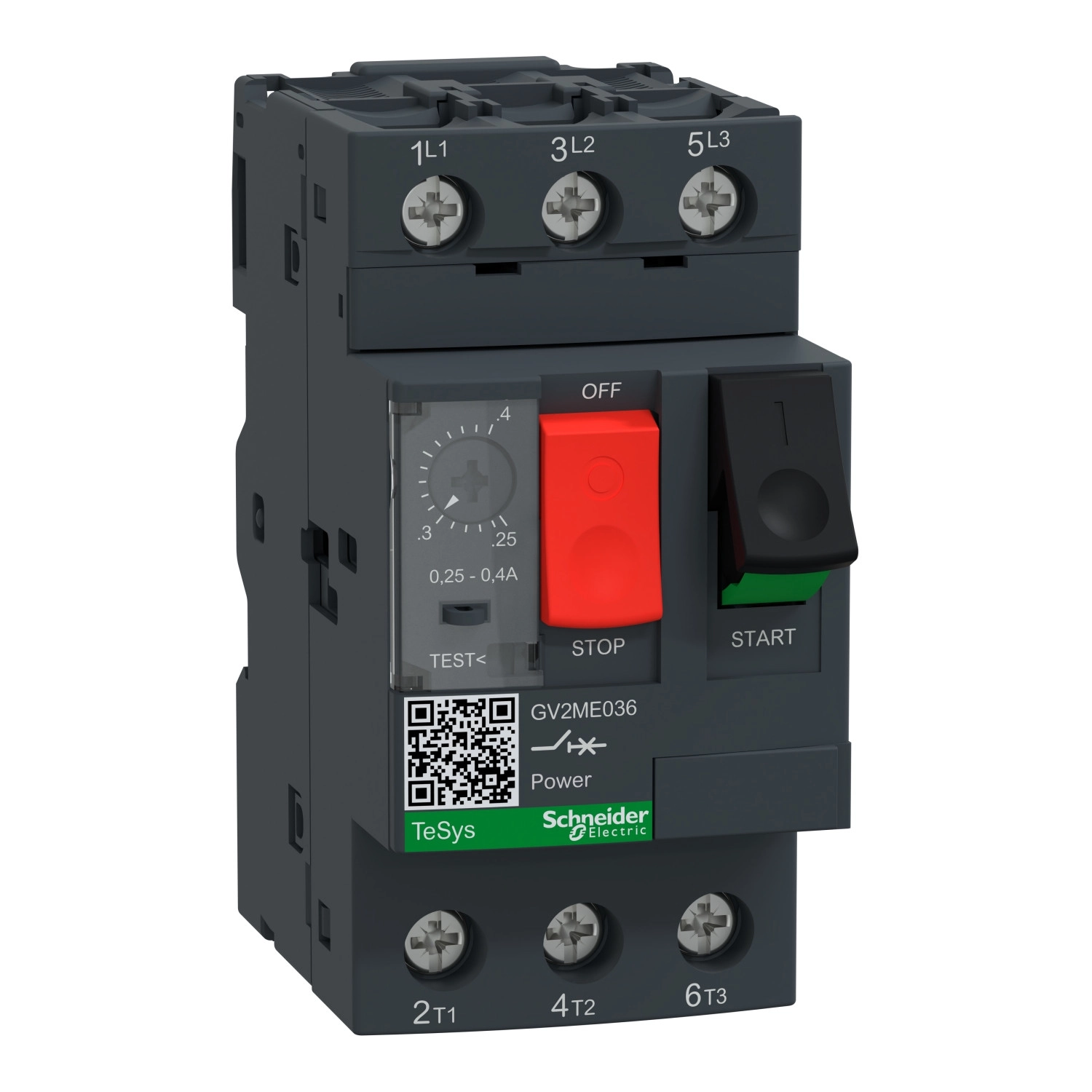

A Schneider Electric TeSys Deca sorozat GV2ME036 típusú motorvédő kapcsolója egy kompakt, nagy teljesítményű és sokoldalúan alkalmazható termék, amely a kisteljesítményű motorok védelmére lett kifejlesztve. Ez a 3-pólusú megszakító a 0,25-0,4 A tartományban állítható hőmágneses kioldóval rendelkezik, így ideális megoldás a kisebb motorok és alkalmazások túláram és zárlat elleni védelmére.
A TeSys GV2ME036 motorvédő megszakító termál-mágneses kioldótechnológiával működik, ami kettős védelmet biztosít a motorok számára. A termikus rész a tartós túlterheléseket érzékeli és kapcsolja le a rendszert, míg a mágneses kioldó a hirtelen fellépő zárlati áramokat kezeli rendkívül gyorsan, 5,8 A mágneses kioldási áramértékkel. Ez a kettős védelem tökéletes biztonságot nyújt a motor és a kapcsolódó rendszerek számára. A megszakító kategória A besorolású az IEC 60947-2 szabvány szerint, valamint megfelel az IEC 60947-4-1 szerinti AC-3 és AC-3e alkalmazási kategóriáknak.
A GV2ME036 kiemelkedő műszaki paraméterei közé tartozik a 100 kA zárlati megszakítóképesség, ami a 230/240 V-tól egészen 690 V-ig terjedő üzemi feszültségtartományban is érvényes. Ez kiemelkedően magas érték ebben a készülékkategóriában, és biztosítja, hogy a berendezés még a legszélsőségesebb zárlati feltételek mellett is megfelelő védelmet nyújtson. A termék [Ics] névleges üzemi zárlati megszakítóképessége a teljes 100%-ot eléri minden üzemi feszültségen. A GV2ME036 egyéb fontos jellemzői közé tartozik a nyomógombos vezérlés, a fáziskiesés-érzékenység, valamint a szigetelési paraméterek: 690 V névleges szigetelési feszültség és 6 kV lökőfeszültség-állóság. A készülék teljesíti az IEC 60947-1 szerinti leválasztási követelményeket is.
A GV2ME036 motorvédő kapcsoló mechanikai tartóssága 100.000 kapcsolási ciklus, elektromos élettartama pedig szintén 100.000 ciklus AC-3 és AC-3e kategóriában, 415 V névleges feszültségen. A termék kapocscsatlakozása gyűrűs saruk fogadására alkalmas, ami kétféle kábelméret bekötését teszi lehetővé: tömör vezetékek esetén 1-6 mm², sodrott vezetékek esetén pedig kábelkötő nélkül 1,5-6 mm², vagy kábelkötővel 1-4 mm² keresztmetszetű vezetékek csatlakoztathatók. A csatlakozó csavarok meghúzási nyomatéka 1,7 Nm. A termék rögzítése történhet 35 mm-es szimmetrikus DIN-sínre pattintással vagy előlapra csavarozással adapter lemez segítségével. A kompakt kialakítás különösen fontos tulajdonság, hiszen a berendezés szélessége mindössze 45 mm, magassága 89 mm, mélysége pedig 78,5 mm.
Schneider Electric TeSys - GV2ME036 - Motorvédő kapcsoló műszaki adatok
Főbb jellemzők
Termékcsalád: TeSys Deca
Termék neve: TeSys GV2
Típus: Motorvédő kapcsoló
Rövidnév: GV2ME
Alkalmazás: Motorvédelem
Kioldó technológia: Termál-mágneses
Elektromos jellemzők
Pólusok száma: 3P
Hálózat típusa: AC
Alkalmazási kategória: Kategória A (IEC 60947-2), AC-3 és AC-3e (IEC 60947-4-1)
Hálózati frekvencia: 50/60 Hz
Névleges áram: 0,4 A
Motorteljesítmény: 0,09 kW (400/415 V AC 50/60 Hz)
Termikus védelem beállítási tartománya: 0,25-0,4 A
Mágneses kioldási áram: 5,8 A
Konvencionális szabad levegőn mért termikus áram: 0,4 A
Névleges üzemi feszültség: 690 V AC 50/60 Hz
Névleges szigetelési feszültség: 690 V AC 50/60 Hz
Névleges lökőfeszültség-állóság: 6 kV
Zárlati jellemzők
Zárlati megszakítóképesség: 100 kA (230/240 V, 400/415 V, 440 V, 500 V, 690 V)
Névleges üzemi zárlati megszakítóképesség: 100% minden feszültségen
Egyéb tulajdonságok
Fáziskiesés érzékenység: Igen
Leválasztási alkalmasság: Igen
Teljesítmény-disszipáció pólusonként: 2,5 W
Vezérlés típusa: Nyomógomb
Mechanikai jellemzők
Mechanikai élettartam: 100000 ciklus
Elektromos élettartam: 100000 ciklus (AC-3, 415 V)
Névleges üzemeltetés: Folyamatos
Csatlakozás: Gyűrűs sarus csatlakozók
Meghúzási nyomaték: 1,7 N.m
Rögzítési mód: 35 mm szimmetrikus DIN sín vagy panel
Szerelési helyzet: Vízszintes vagy függőleges
Méretek (Sz x Ma x Mé): 45 x 89 x 78,5 mm
Környezeti feltételek
IP védettségi fokozat: IP20
IK ütésállósági fokozat: IK04
Üzemi hőmérséklet tartomány: -20...+60 °C
Tárolási hőmérséklet tartomány: -40...+80 °C
Tűzállóság: 960 °C
Mechanikai robusztusság: Ütés: 30 Gn (11 ms), Rezgés: 5 Gn (5-150 Hz)
Üzemi magasság: <= 2000 m
Szabványok és tanúsítványok
Szabványok: EN/IEC 60947-2, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 No 60947-4-1
Tanúsítványok: CCC, UL, CSA, EAC, ATEX, LROS, BV, RINA, DNV-GL, UKCA
