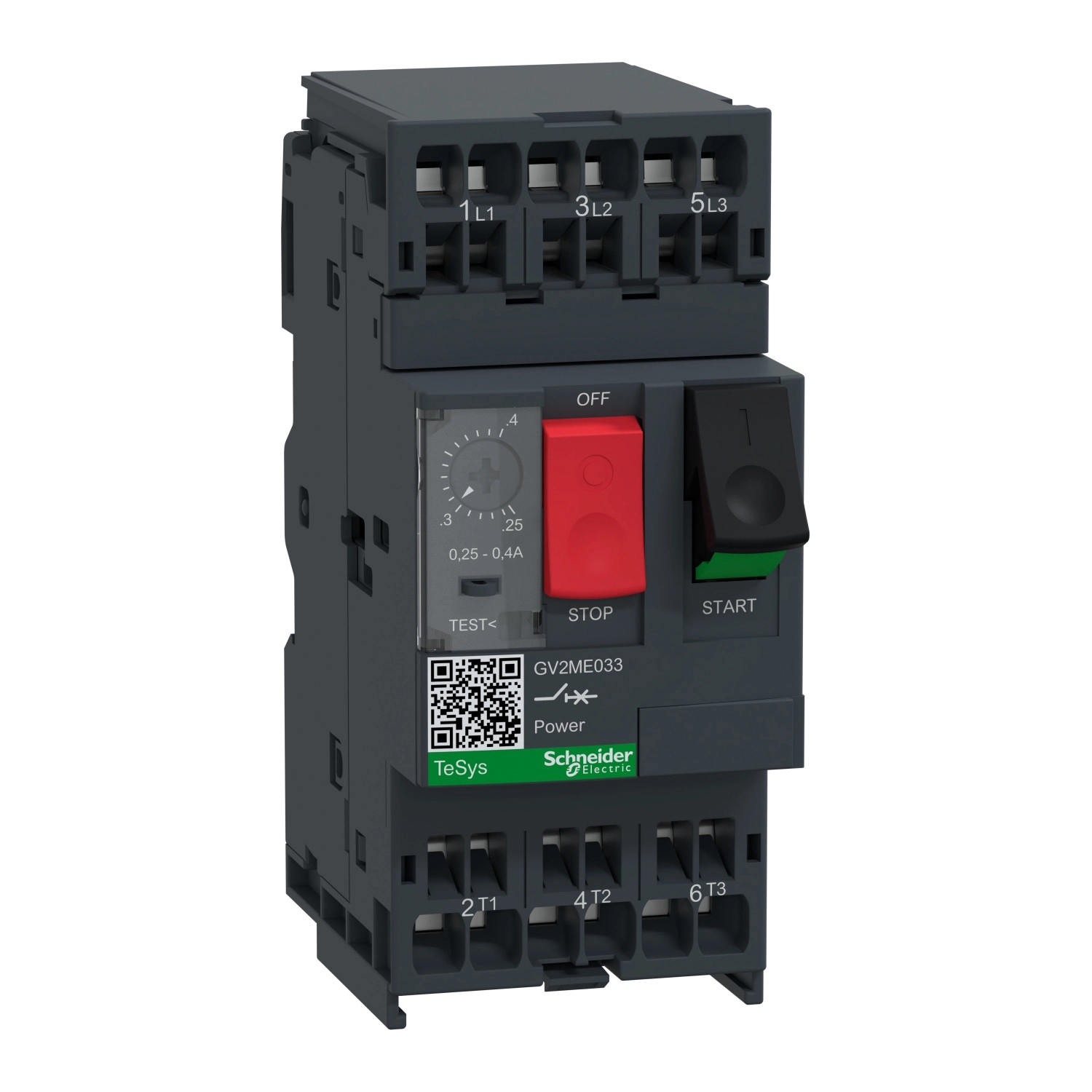

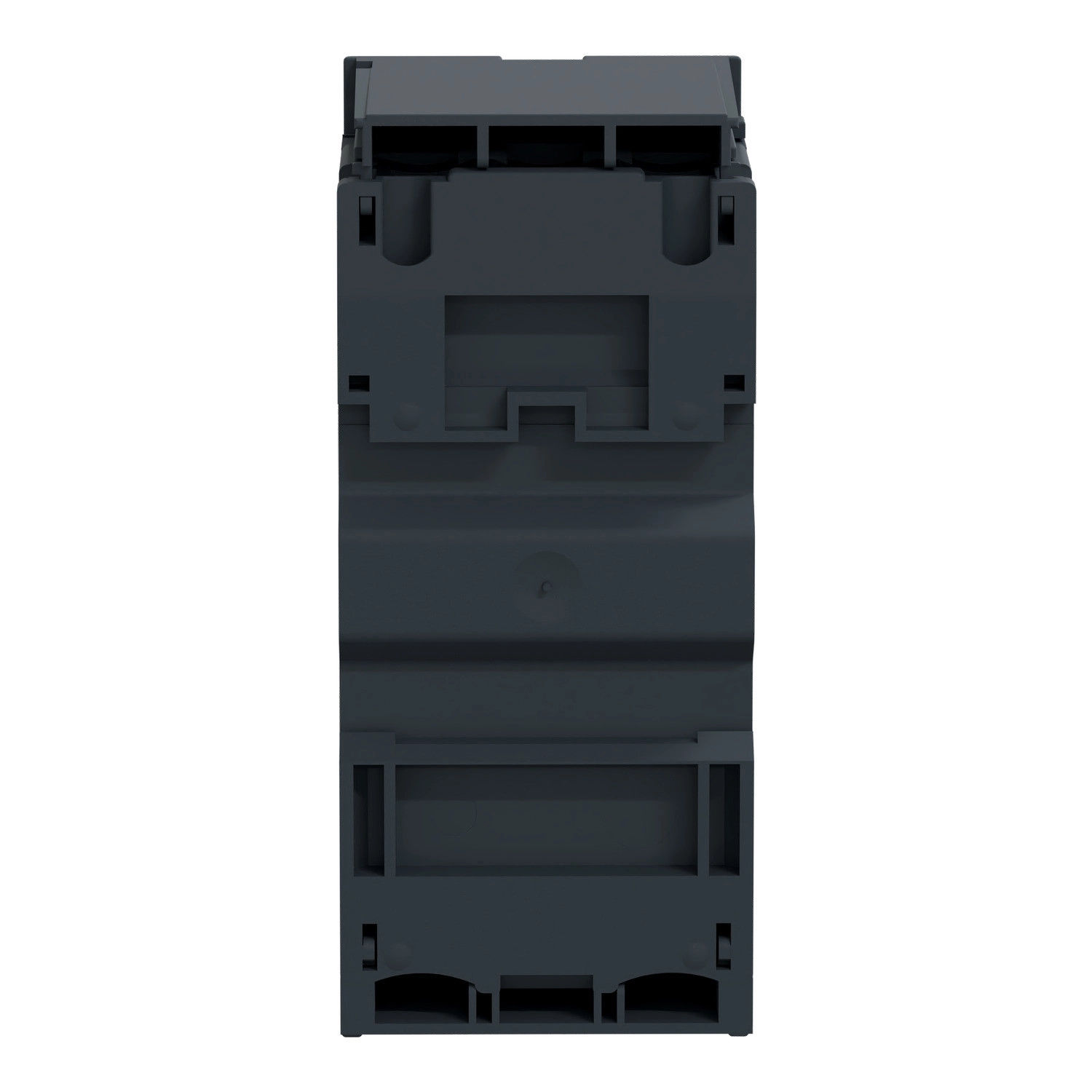

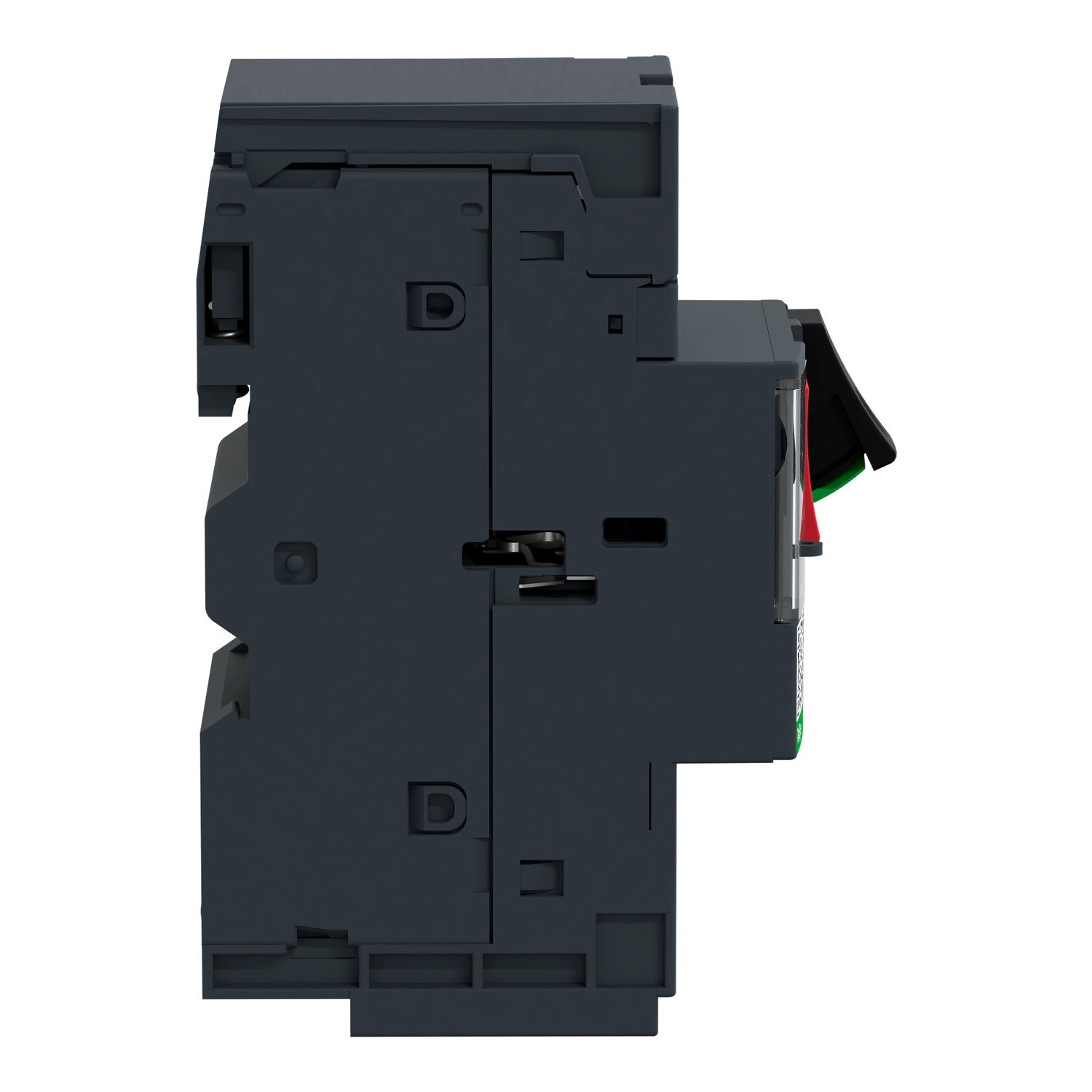

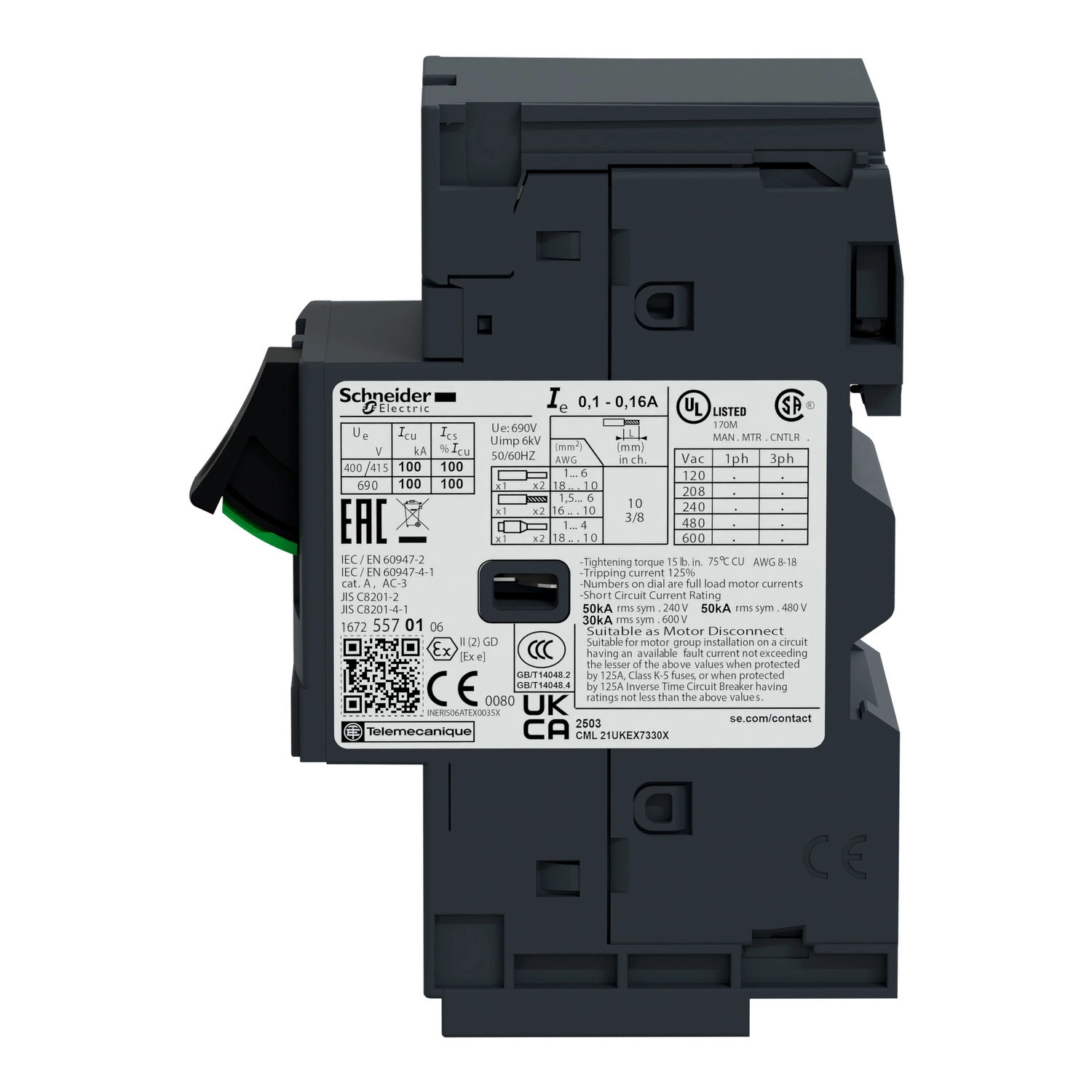

A Schneider Electric TeSys Deca sorozatú GV2ME033 motorvédő kapcsoló egy kiváló minőségű ipari kapcsolóeszköz, amely elsődlegesen motorok védelmére szolgál. Ez a 3 pólusú kompakt motorvédő megszakító termomágneses védelmi technológiával rendelkezik, és nyomógombos kezelőfelülettel került kialakításra, megkönnyítve a mindennapi használatot. A termék különösen figyelemre méltó jellemzője a rugós csatlakozás, amely gyors és megbízható vezetékbekötést biztosít a telepítés során.
A GV2ME033 típusú motorvédő megszakító névleges árama 0,4A, termikus védelmi beállítási tartománya 0,25-0,4A között állítható, így pontosan illeszthető a védeni kívánt motor paramétereihez. Ez a kis teljesítményű motorokhoz optimalizált védelmi eszköz, amellyel 0,09 kW motorteljesítmény védhető 400/415 V AC 50/60 Hz hálózaton. A mágneses kioldási áram értéke 5,8A, ami megbízható védelmet nyújt rövidzárlat esetén is.
A készülék kiemelkedő megszakítóképességgel rendelkezik - 100 kA zárlati megszakítóképesség 230/240V, 400/415V, 440V, 500V és 690V AC 50/60 Hz hálózaton, az IEC 60947-2 szabványnak megfelelően. A névleges üzemi feszültsége 690V AC 50/60 Hz, névleges szigetelési feszültsége szintén 690V AC 50/60 Hz, míg a névleges lökőfeszültség-állósága 6 kV. Különösen előnyös tulajdonsága a fáziskimaradás-érzékenység, amely az IEC 60947-4-1 szabványnak megfelelően biztosítja a motor védelmét aszimmetrikus táplálás esetén. A készülék alkalmas leválasztásra is az IEC 60947-1 szabvány szerint.
A GV2ME033 motorvédő kapcsoló mechanikai tartóssága 100 000 kapcsolási ciklus, elektromos élettartama pedig 100 000 ciklus AC-3 és AC-3e kategóriában 415V feszültségnél. A csatlakoztatás rugós sorkapcsokkal történik, amelyek 2 kábel bekötését teszik lehetővé: tömör vezeték esetén 1-6 mm², hajlékony vezeték esetén kábelvég nélkül 1,5-4 mm², míg kábelvéggel 1-4 mm² keresztmetszetű vezetékekhez. A rögzítés 35 mm-es szimmetrikus DIN sínre pattintással vagy panel rögzítéssel (adapter lemezzel) történhet, és a készülék mind vízszintes, mind függőleges helyzetben szerelhető.
Méreteit tekintve a GV2ME033 szélessége 45 mm, magassága 101 mm, mélysége pedig 78,5 mm. Védettségi szintje IP20 az IEC 60529 szabvány szerint, ami megfelelő védelmet biztosít a készülék belső alkatrészeinek. Mechanikai ellenálló képessége kiemelkedő: 11 ms-ig 30 Gn ütésállóság és 5-150 Hz frekvenciatartományban 5 Gn rezgésállóság jellemzi. Működési hőmérséklet-tartománya -20°C és +60°C között van, tárolási hőmérséklet-tartománya pedig -40°C és +80°C között, így szélsőséges körülmények között is megbízhatóan üzemeltethető. Maximális üzemeltetési magasság 2000 méter tengerszint felett.
Schneider Electric TeSys - GV2ME033 - Motorvédő kapcsoló 0,25…0,4A, rugós csatlakozás műszaki adatok
Főbb jellemzők
Termékcsalád: TeSys Deca
Terméknév: TeSys GV2
Termék vagy komponens típusa: Motorvédő kapcsoló
Eszköz rövidnév: GV2ME
Eszköz alkalmazása: Motorvédelem
Kioldóegység technológiája: Termikus-mágneses
Műszaki paraméterek
Pólusok leírása: 3P
Hálózat típusa: AC
Felhasználási kategória: A kategória az IEC 60947-2 szerint, AC-3 és AC-3e az IEC 60947-4-1 szerint
Hálózati frekvencia: 50/60 Hz az IEC 60947-2 szerint
Motorteljesítmény kW: 0,09 kW 400/415 V AC 50/60 Hz esetén
Megszakítóképesség: 100 kA Icu 230/240 V, 400/415 V, 440 V, 500 V és 690 V AC 50/60 Hz esetén az IEC 60947-2 szerint
Névleges üzemi zárlati megszakítóképesség [Ics]: 100% minden feszültségszinten (230/240 V, 400/415 V, 440 V, 500 V, 690 V AC 50/60 Hz)
Vezérlés típusa: Nyomógomb
Névleges áram [In]: 0,4 A
Termikus védelem beállítási tartománya: 0,25…0,4 A az IEC 60947-2 szerint
Mágneses kioldási áram: 5,8 A
Konvencionális szabad levegős termikus áram [Ith]: 0,4 A az IEC 60947-2 szerint
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges szigetelési feszültség [Ui]: 690 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az IEC 60947-2 szerint
Fáziskimaradás érzékenység: Igen, az IEC 60947-4-1 szerint
Szigetelésre való alkalmasság: Igen, az IEC 60947-1 szerint
Teljesítmény disszipáció pólusonként: 2,5 W
Mechanikai jellemzők és tartósság
Mechanikai élettartam: 100000 ciklus
Elektromos élettartam: 100000 ciklus AC-3 és AC-3e kategóriában 415 V In esetén
Névleges terhelés: Megszakítás nélküli az IEC 60947-4-1 szerint
Csatlakozás - sorkapcsok: Tápáramkör: rugós sorkapcsok 2 kábel(ek) 1…6 mm² tömör, 1,5…4 mm² hajlékony kábelvég nélkül, 1…4 mm² hajlékony kábelvéggel
Rögzítési mód: 35 mm szimmetrikus DIN sínre pattintással, Panel: csavarozva (adapter lemezzel)
Szerelési helyzet: Vízszintes vagy függőleges
Szélesség: 45 mm
Magasság: 101 mm
Mélység: 78,5 mm
Szín: Sötétszürke
Környezeti jellemzők
Szabványok: EN/IEC 60947-2, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 No 60947-4-1, IEC/EN 60335-2-40 Annex JJ, IEC/EN 60335-1 Clause 30.2
Termék tanúsítványok: CCC, UL, CSA, EAC, ATEX, LROS (Lloyds register of shipping), BV, RINA, DNV-GL, UKCA
IK fokozat: IK04
IP védelmi fokozat: IP20 az IEC 60529 szerint
Klimatikus ellenállás: megfelel az IACS E10-nek
Környezeti hőmérséklet tároláshoz: -40…80 °C
Tűzállóság: 960 °C az IEC 60695-2-11 szerint
Környezeti hőmérséklet működéshez: -20…60 °C
Mechanikai robusztusság: Ütés: 30 Gn 11 ms-ig, Rezgés: 5 Gn, 5...150 Hz
Üzemeltetési magasság: <= 2000 m
