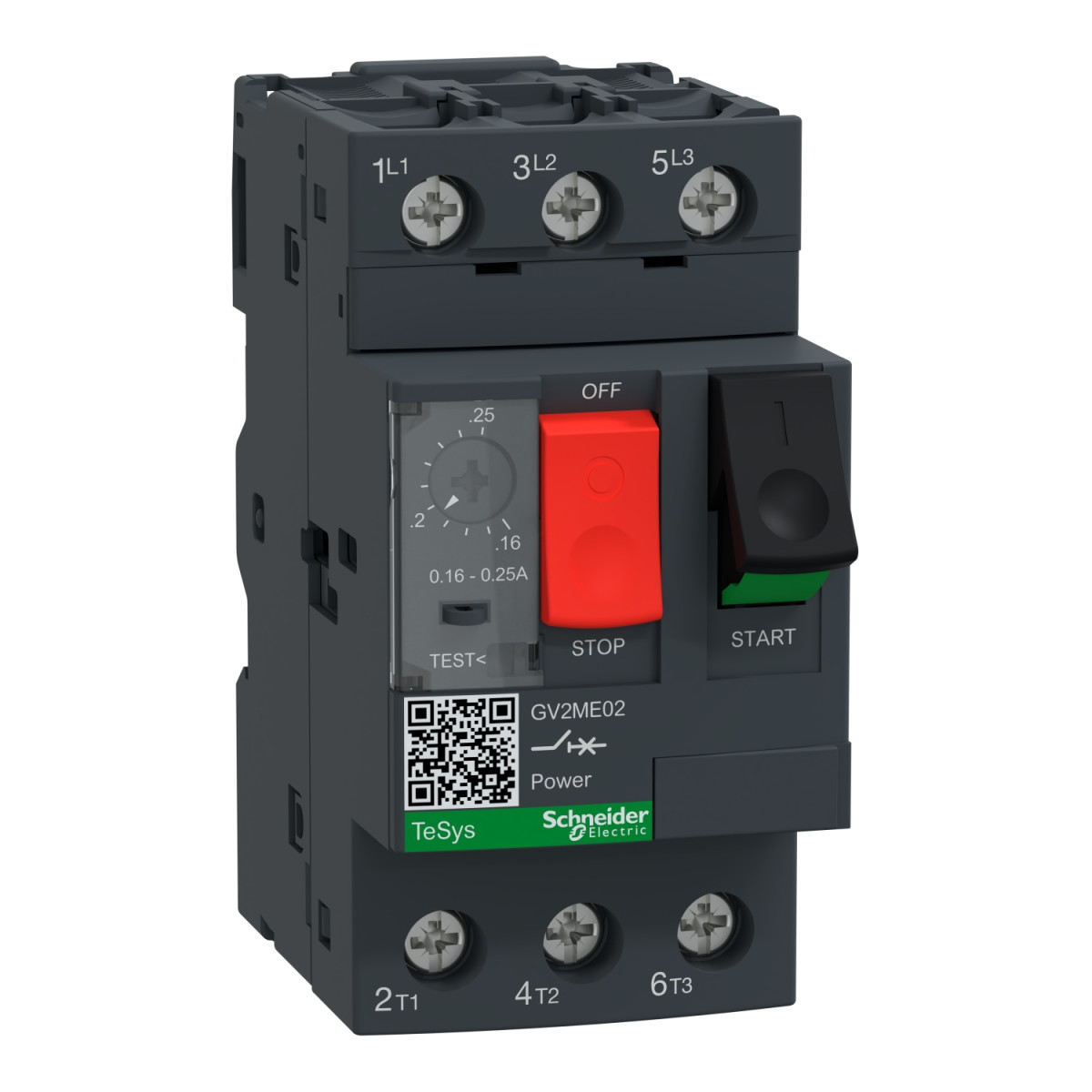

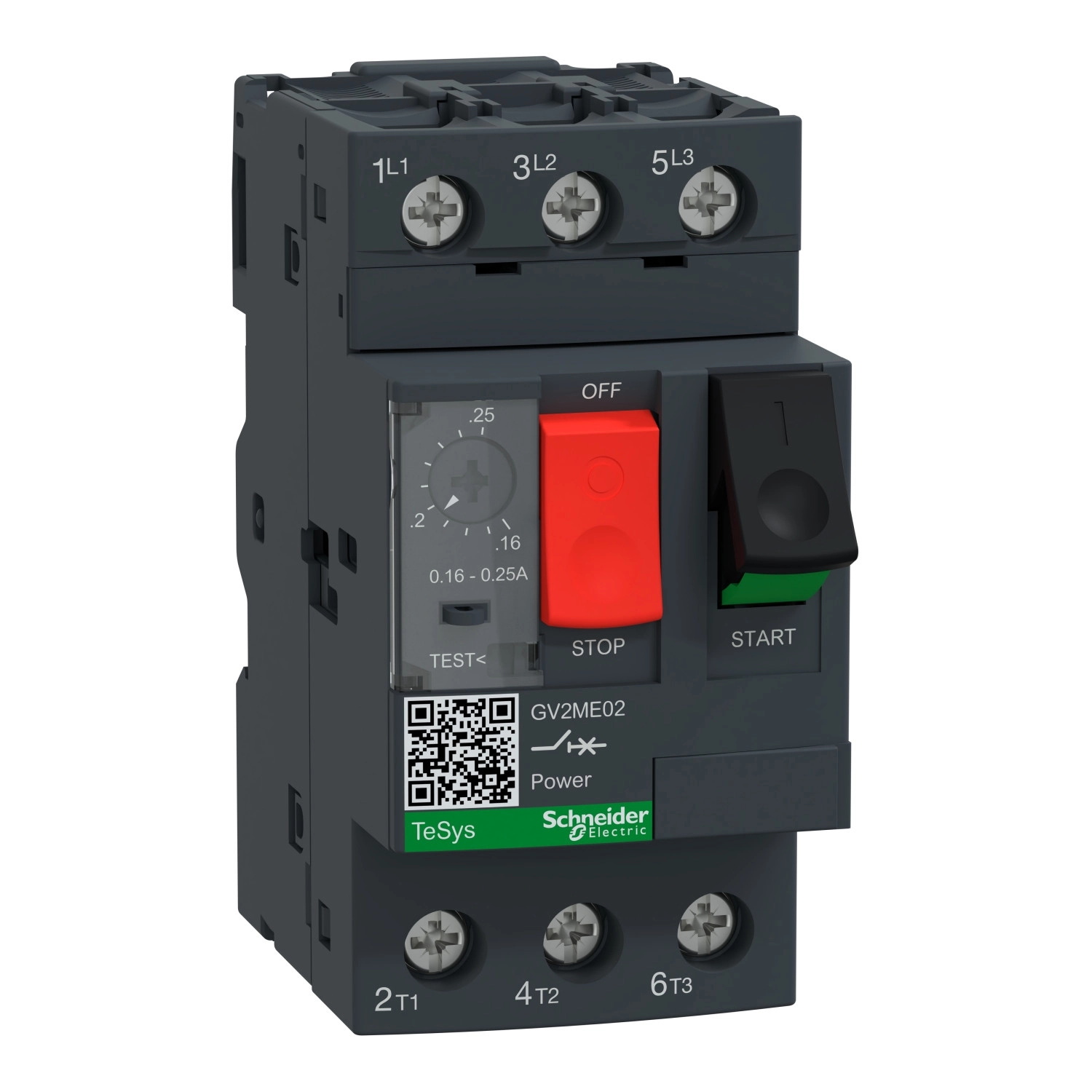

A Schneider Electric TeSys GV2ME02AP motorvédő kapcsoló a kiváló minőségű TeSys Deca termékcsalád tagja, melyet kifejezetten kisebb teljesítményű motorok megbízható védelméhez fejlesztettek ki. Ez a 3 pólusú (3P) megszakító a 0,16-0,25 A tartományban működő motorokhoz ideális, és számos funkcionális előnyt kínál a professzionális villamos szakemberek számára.
A GV2ME02AP motorvédő kapcsoló termál-mágneses kioldó technológiával rendelkezik, amely kettős védelmet biztosít: a termikus védelem a túlterhelés, míg a mágneses védelem a rövidzárlat ellen nyújt biztonságot. A termikus védelmi tartomány 0,16-0,25 A közötti értékre állítható be, így finomhangolható a védett motor jellemzőihez. A mágneses kioldási áram 3,08 A, ami megfelelő védelmet garantál a hirtelen fellépő zárlati áramokkal szemben. Ez a megszakító mindössze 0,06 kW teljesítményű motorok védelmére alkalmas 400/415 V AC, 50 Hz hálózaton.
A GV2ME02AP kiemelkedő műszaki paraméterei között szerepel a rendkívüli zárlati megszakítóképesség: 100 kA Icu értékkel rendelkezik 230/240 V, 400/415 V, 440 V, 500 V és 690 V AC feszültségszinteken egyaránt, 50 Hz frekvencián, az IEC 60947-2 szabvány szerint. A névleges üzemi árama 0,25 A, névleges szigetelési feszültsége 690 V AC 50/60 Hz. Fontos védelmi funkció a fáziskiesés-érzékenység, amely az IEC 60947-4-1 szabványnak megfelelően biztosítja a motor védelmét aszimmetrikus terhelés esetén is. A készülék alkalmas leválasztásra az IEC 60947-1 szabvány szerint, ami szerelési és karbantartási munkák során biztosítja a biztonságot.
A GV2ME02AP kompakt méretekkel rendelkezik: szélessége mindössze 45 mm, magassága 89 mm, mélysége pedig 78,5 mm. A kapcsoló mind vízszintesen, mind függőlegesen szerelhető, és kétféle rögzítési mód közül választhatsz: 35 mm-es szimmetrikus DIN sínre pattintható, vagy panelre csavarozható adapter lemez segítségével. A csatlakozás csavaros sorkapcsokkal történik, amelyek 2 kábel fogadására alkalmasak: 1-6 mm² tömör, 1,5-6 mm² sodrott kábel érvéghüvely nélkül, vagy 1-4 mm² sodrott kábel érvéghüvellyel. A csavaros sorkapcsokhoz ajánlott meghúzási nyomaték 1,7 Nm.
A TeSys GV2ME02AP motorvédő kapcsoló nem csak műszakilag kiváló, hanem tartós is: mechanikai élettartama 100 000 kapcsolási ciklus, elektromos élettartama pedig szintén 100 000 ciklus AC-3 kategóriában 415 V-on. Védelmi szintje IP20, ütésállósága IK04 az IEC 60529 szabvány szerint. A készülék széles hőmérséklet-tartományban üzemelhet: -20°C és +60°C között, tárolási hőmérséklet-tartománya pedig -40°C-tól +80°C-ig terjed. Működési tengerszint feletti magassága legfeljebb 2000 m lehet.
TeSys GV2ME02AP műszaki adatok
Általános információk
Termékcsalád: TeSys Deca
Terméknév: TeSys GV2
Termék típusa: Motorvédő kapcsoló
Rövid név: GV2ME
Alkalmazás: Motorvédelem
Kioldó technológia: Termikus-mágneses
Műszaki paraméterek
Pólusok: 3P
Hálózat típusa: AC
Felhasználási kategória: A kategória az IEC 60947-2 szerint, AC-3 az IEC 60947-4-1 szerint, AC-3e az IEC 60947-4-1 szerint
Hálózati frekvencia: 50/60 Hz az IEC 60947-2 szerint
Motor teljesítmény: 0,06 kW 400/415 V AC 50 Hz esetén
Megszakítóképesség: 100 kA Icu 230/240 V AC, 400/415 V AC, 440 V AC, 500 V AC és 690 V AC 50 Hz esetén az IEC 60947-2 szerint
Névleges üzemi zárlati megszakítóképesség: 100% minden feszültségszinten
Vezérlés módja: Nyomógombos
Névleges áram: 0,25 A
Termikus védelem beállítási tartomány: 0,16...0,25 A az IEC 60947-2 szerint
Mágneses kioldási áram: 3,08 A
Hagyományos szabad levegőáramú termikus áram: 0,25 A
Névleges üzemi feszültség: 690 V AC 50 Hz
Névleges szigetelési feszültség: 690 V AC 50/60 Hz
Névleges lökőfeszültség-állóság: 6 kV
Fáziskiesés érzékenység: Igen
Leválasztásra alkalmas: Igen
Teljesítményveszteség pólusonként: 2,5 W
Mechanikai jellemzők
Mechanikai élettartam: 100000 ciklus
Elektromos élettartam: 100000 ciklus AC-3 esetén 415 V-on
Névleges működési ciklus: Folyamatos
Csatlakozások: Csavaros sorkapocs, 2 kábel(ek) 1...6 mm² tömör, 1,5...6 mm² flexibilis kábelvég nélkül, 1...4 mm² flexibilis kábelvéggel
Meghúzási nyomaték: 1,7 Nm
Rögzítési mód: 35 mm szimmetrikus DIN sín vagy panelre csavarozva
Szerelési pozíció: Vízszintes vagy függőleges
Méretek (szé × ma × mé): 45 × 89 × 78,5 mm
Tömeg: 0,26 kg
Szín: Sötétszürke
Környezeti feltételek
Szabványok: EN/IEC 60947-2, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 No 60947-4-1
Termék tanúsítványok: CCC, UL, CSA, EAC, ATEX, UKCA, IECEE CB Scheme
IP védettség: IP20
IK védettség: IK04
Üzemi hőmérséklet: -20...60 °C
Tárolási hőmérséklet: -40...80 °C
Tűzállóság: 960 °C
Mechanikai robusztusság: Ütések: 30 Gn 11 ms-ig, Rezgések: 5 Gn, 5...150 Hz
Üzemeltetési magasság: <= 2000 m
