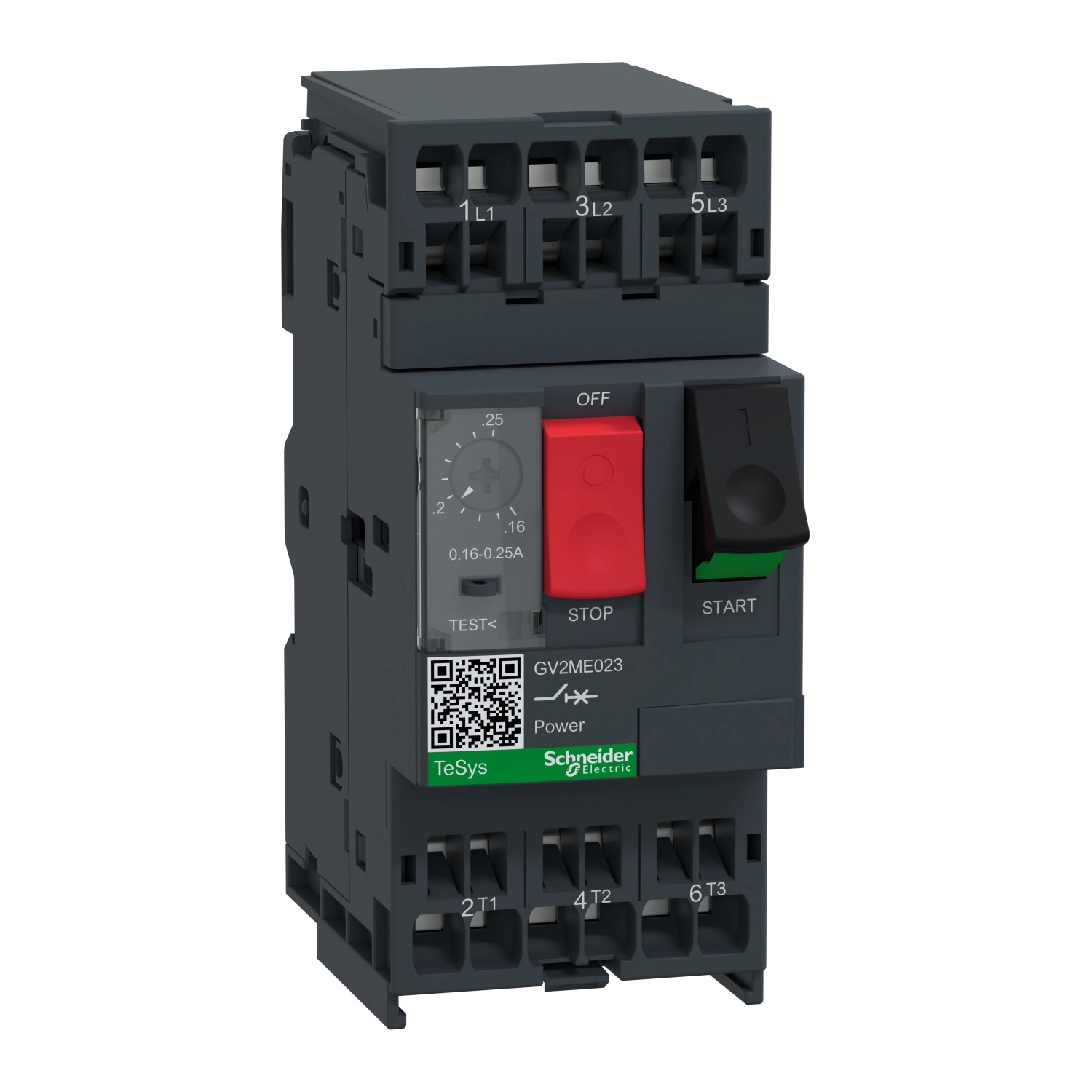

A Schneider Electric TeSys Deca sorozatú GV2ME023 motorvédő kapcsoló egy kiváló minőségű, a 2026. szeptember 30-ig forgalomban lévő ipari kapcsolóeszköz, amely a kisebb motorok professzionális védelmét biztosítja. A termék kifejezetten a 0,16-0,25 A közötti névleges áramerősségű, kis teljesítményű (0,06 kW 400/415 V AC feszültségen) motorok védelmére lett tervezve, így ideális választás kisebb gépek, szivattyúk vagy ventillátorok biztonságos üzemeltetéséhez.
A GV2ME023 motorvédő kapcsoló termál-mágneses kioldási technológiával rendelkezik, ami kettős védelmet nyújt: egyrészt a termikus kioldó a túlterhelés ellen véd, másrészt a mágneses kioldó a rövidzárlati védelemet biztosítja. A termikus védelem tartománya 0,16-0,25 A között állítható, míg a mágneses kioldási áram 3,08 A. A készülék három pólusú (3P) kialakítású, és AC hálózathoz használható. A termék lenyűgöző szakítóképességgel rendelkezik: 100 kA Icu értékkel különböző üzemi feszültségeken (230/240 V, 400/415 V, 440 V, 500 V és 690 V AC), ami biztosítja a maximális védelmet még a legextrémebb rövidzárlati helyzetekben is.
A TeSys GV2ME023 nyomógombbal működtethető, ami intuitív és egyszerű használatot biztosít. A kapcsoló rugós csatlakozókapcsokkal van felszerelve, amelyek lehetővé teszik a gyors és megbízható bekötést. Az eszköz támogatja a 2 kábel bekötését (1-6 mm² tömör, 1,5-4 mm² rugalmas kábelvég nélkül, vagy 1-4 mm² rugalmas kábelvéggel). A mechanikai és elektromos tartósságot tekintve is kiemelkedő: 100.000 működési ciklust biztosít, ami rendkívül hosszú élettartamot jelent még intenzív használat mellett is. A készülék IP20 védettséggel, IK04 ütésállósággal rendelkezik, és -20°C és +60°C közötti környezeti hőmérsékleten üzemeltethető. A termék leválasztóként is használható, ami az IEC 60947-1 szabványnak megfelelően biztosítja az áramkör biztonságos szakaszolását.
A GV2ME023 szerelése többféleképpen is megoldható: 35 mm-es szimmetrikus DIN sínre pattintható, vagy adapterlap segítségével panelre csavarozható. A kompakt méretének (45 mm szélesség, 101 mm magasság, 78,5 mm mélység) köszönhetően kis helyigényű, így ideálisan használható korlátozott méretű kapcsolószekrényekben is. Kombinálható a TeSys k és TeSys d mágneskapcsolókkal különböző adapterek (GV2AF01, GV2AF3, GV2AF4) segítségével, így komplett motorkontaktor-megszakító egységek alakíthatók ki. A GV2ME023 számos nemzetközi szabványnak megfelel (EN/IEC 60947-2, EN/IEC 60947-4-1, UL, CSA, stb.), és többféle tanúsítvánnyal rendelkezik (CCC, UL, CSA, EAC, ATEX, LROS, BV, RINA, DNV-GL, UKCA), ami igazolja a termék magas minőségét és megbízhatóságát.
Schneider Electric TeSys - GV2ME023 - Motorvédő kapcsoló 0,16…0,25A, rugós csatlakozás műszaki adatok
Főbb jellemzők
Termékcsalád: TeSys Deca
Terméknév: TeSys GV2
Terméktípus: Motorvédő kapcsoló
Eszköz rövid neve: GV2ME
Alkalmazás: Motorvédelem
Kioldási technológia: Termál-mágneses
Elektromos jellemzők
Pólusok: 3P
Hálózat típusa: AC
Felhasználási kategória: A kategória (IEC 60947-2), AC-3 és AC-3e (IEC 60947-4-1)
Hálózati frekvencia: 50/60 Hz (IEC 60947-2)
Motor teljesítmény: 0,06 kW 400/415 V AC 50/60 Hz
Szakítókapacitás: 100 kA Icu 230/240 V, 400/415 V, 440 V, 500 V, 690 V AC 50/60 Hz
Névleges áramerősség: 0,25 A
Termikus védelem beállítási tartománya: 0,16...0,25 A
Mágneses kioldási áram: 3,08 A
Konvencionális szabad levegő termikus áram: 0,25 A
Névleges üzemi feszültség: 690 V AC 50/60 Hz
Névleges szigetelési feszültség: 690 V AC 50/60 Hz
Névleges lökőfeszültség-állóság: 6 kV
Fáziskiesés érzékenység: Igen
Leválasztási alkalmasság: Igen (IEC 60947-1)
Teljesítmény veszteség pólusonként: 2,5 W
Mechanikai jellemzők
Mechanikai élettartam: 100000 ciklus
Elektromos élettartam: 100000 ciklus (AC-3 és AC-3e, 415 V)
Névleges működési idő: Folyamatos (IEC 60947-4-1)
Csatlakozások: Rugós csatlakozók, 2 kábel(ek), 1...6 mm² tömör, 1,5...4 mm² rugalmas kábelvég nélkül, 1...4 mm² rugalmas kábelvéggel
Rögzítési mód: 35 mm szimmetrikus DIN sínre pattintható vagy panelre csavarozható (adapterlappal)
Beépítési helyzet: Vízszintes vagy függőleges
Szélesség: 45 mm
Magasság: 101 mm
Mélység: 78,5 mm
Szín: Sötétszürke
Környezeti jellemzők
Szabványok: EN/IEC 60947-2, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 No 60947-4-1
Tanúsítványok: CCC, UL, CSA, EAC, ATEX, LROS, BV, RINA, DNV-GL, UKCA
IK védettségi fokozat: IK04
IP védettségi fokozat: IP20 (IEC 60529)
Tárolási hőmérséklet: -40...80 °C
Üzemi hőmérséklet: -20...60 °C
Mechanikai robusztusság: Ütés: 30 Gn 11 ms-ig, Rezgés: 5 Gn, 5...150 Hz
Üzemeltetési magasság: <= 2000 m
