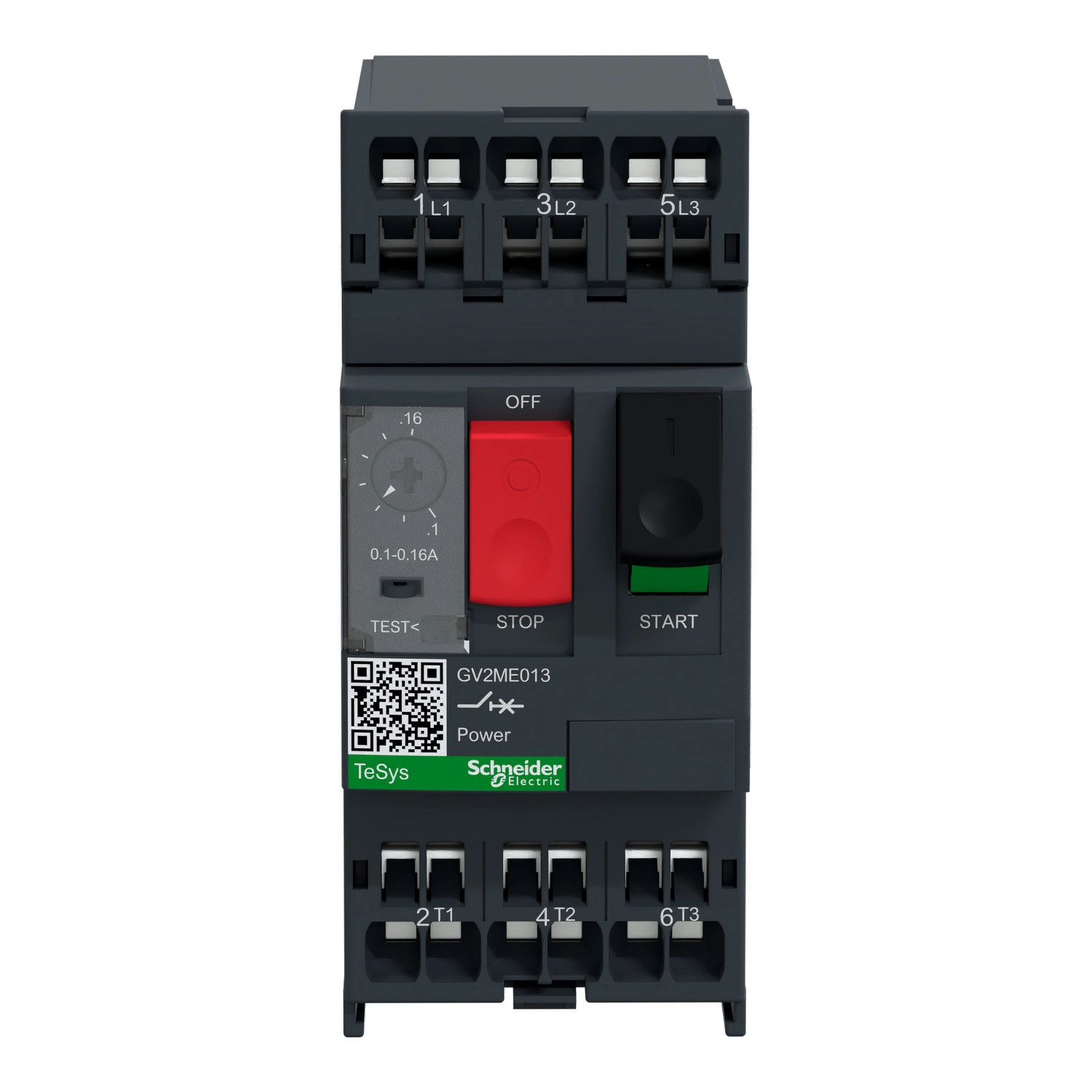

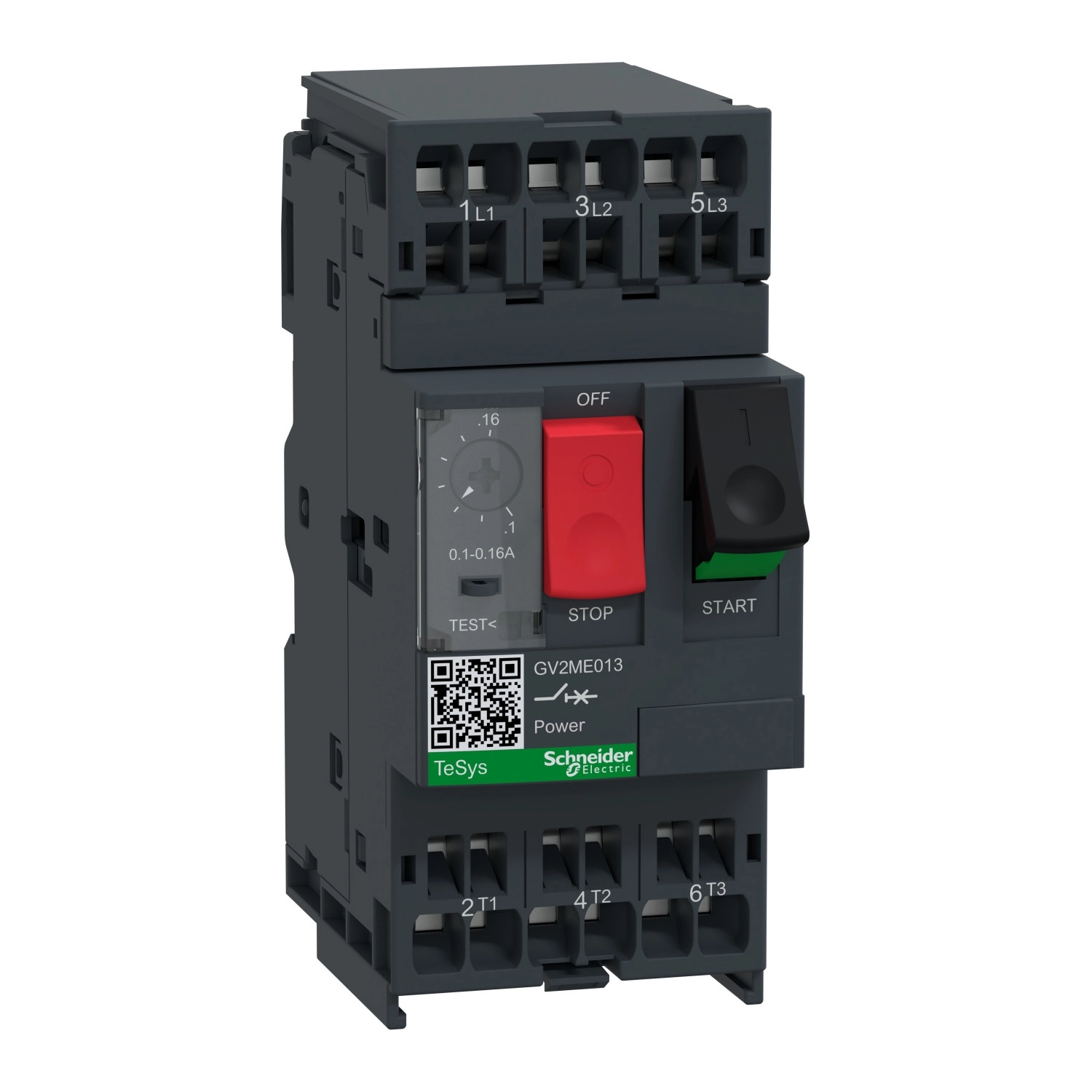

A Schneider Electric TeSys Deca GV2ME013 motorvédő kapcsoló egy rendkívül megbízható és sokoldalú védelmi eszköz, amely kifejezetten kis teljesítményű motorok védelmére lett kifejlesztve. Ez a frame 2-es méretű, 3-pólusú készülék termikus-mágneses kioldással rendelkezik, amely precíz és megbízható védelmet biztosít a túlterhelésekkel és rövidzárlatokkal szemben, így maximális biztonságot nyújt a motorok számára.
A GV2ME013 modell 0,1-0,16A közötti termikus védelmi tartománnyal rendelkezik, amely ideális megoldás kisméretű, érzékeny motorokhoz. A mágneses kioldási áram 1,93A, ami azonnali védelmet biztosít rövidzárlat esetén. A készülék kiemelkedő szakítóképességgel rendelkezik - 100 kA minden feszültségtartományban (230/240V, 400/415V, 440V, 500V és 690V AC) az IEC 60947-2 szabvány szerint. A névleges üzemi feszültség 690V AC 50/60 Hz, ami széles alkalmazási területet tesz lehetővé különböző ipari környezetekben. A TeSys GV2ME013 ergonomikus nyomógombos kezeléssel rendelkezik, amely egyszerű és biztonságos működtetést biztosít a felhasználók számára.
A készülék további előnyei között szerepel a fáziskiesés-érzékenység az IEC 60947-4-1 szabványnak megfelelően, valamint a szigetelési leválasztásra való alkalmasság az IEC 60947-1 szerint. A rugós csatlakozók 2 kábel bekötését teszik lehetővé pólusonként, akár 1-6 mm² tömör, 1,5-4 mm² rugalmas kábelvég nélküli, vagy 1-4 mm² rugalmas kábelvéggel ellátott vezetékkel. A motorvédő kapcsoló többféle rögzítési lehetőséggel rendelkezik: felszerelhető 35 mm-es szimmetrikus DIN sínre, panelre (adapter lemezzel), előre hornyolt lemezre vagy DZ5 MB201 sínekre. A készülék mechanikai tartóssága 100000 kapcsolási ciklus, elektromos élettartama pedig 100000 ciklus AC-3 és AC-3e kategóriában 415V-on. A névleges terhelés folyamatos üzemre vonatkozik az IEC 60947-4-1 szabvány szerint.
A Schneider Electric TeSys GV2ME013 kiválóan alkalmazható különböző ipari környezetekben, például gyártósorokon, automatizált rendszerekben, szivattyúknál, ventillátoroknál és egyéb kis teljesítményű motorral működtetett berendezéseknél. A készülék kompakt méretei - 45 mm szélesség, 101 mm magasság és 78,5 mm mélység - lehetővé teszik a helytakarékos beépítést. A GV2ME013 használható önállóan vagy kombinálható TeSys k vagy TeSys d mágneskapcsolókkal, növelve ezzel a rendszer funkcionalitását. Fontos megjegyezni, hogy a termék kivezetésre kerül, a gyártó által megjelölt megszűnési dátum: 2026. szeptember 30. Ez elegendő időt biztosít a rendszerek tervezőinek és karbantartóinak a jövőbeni megoldások előkészítésére vagy készletek beszerzésére.
Schneider Electric TeSys - GV2ME013 - Motorvédő kapcsoló 0,1…0,16A, rugós csatlakozás műszaki adatok
Általános jellemzők
Termékcsalád: TeSys Deca
Terméknév: TeSys GV2
Termék típusa: Motorvédő kapcsoló
Rövidnév: GV2ME
Alkalmazás: Motorvédelem
Kioldóegység technológiája: Termikus-mágneses
Műszaki paraméterek
Pólusok leírása: 3P
Hálózat típusa: AC
Felhasználási kategória: A kategória az IEC 60947-2 szerint, AC-3 az IEC 60947-4-1 szerint, AC-3e az IEC 60947-4-1 szerint
Hálózati frekvencia: 50/60 Hz az IEC 60947-2 szerint
Szakítóképesség: 100 kA Icu 230/240 V AC 50/60 Hz esetén, 100 kA Icu 400/415 V AC 50/60 Hz esetén, 100 kA Icu 440 V AC 50/60 Hz esetén, 100 kA Icu 500 V AC 50/60 Hz esetén, 100 kA Icu 690 V AC 50/60 Hz esetén
Névleges üzemi szakítóképesség: 100% minden feszültségtartományban (230/240V - 690V AC)
Vezérlés típusa: Nyomógomb
Névleges áram: 0,16 A
Termikus védelem beállítási tartománya: 0,1…0,16 A az IEC 60947-2 szerint
Mágneses kioldási áram: 1,93 A
Konvencionális szabad levegőben termikus áram: 0,16 A az IEC 60947-2 szerint
Névleges üzemi feszültség: 690 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges szigetelési feszültség: 690 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-2 szerint
Fáziskiesés érzékenység: Igen az IEC 60947-4-1 szerint
Szigetelésre való alkalmasság: Igen az IEC 60947-1 szerint
Fizikai jellemzők és csatlakozások
Teljesítményveszteség pólusonként: 2,5 W
Mechanikai élettartam: 100000 ciklus
Elektromos élettartam: 100000 ciklus AC-3 és AC-3e esetén 415 V In-nél
Névleges üzemmód: Folyamatos az IEC 60947-4-1 szerint
Csatlakozások: Erőátviteli áramkör: rugós csatlakozók 2 kábel(ek) 1…6 mm²tömör, Erőátviteli áramkör: rugós csatlakozók 2 kábel(ek) 1,5…4 mm²rugalmas kábelvég nélkül, Erőátviteli áramkör: rugós csatlakozók 2 kábel(ek) 1…4 mm²rugalmas kábelvéggel
Rögzítési mód: 35 mm-es szimmetrikus DIN sín: bepattintható, Panel: csavarozott (adapter lemezzel)
Beépítési pozíció: Vízszintes, Függőleges
Szélesség: 45 mm
Magasság: 101 mm
Mélység: 78,5 mm
Szín: Sötétszürke
Környezeti jellemzők
Szabványok: EN/IEC 60947-2, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 No 60947-4-1, IEC/EN 60335-2-40:Annex JJ, IEC/EN 60335-1:Clause 30.2
Tanúsítványok: CCC, UL, CSA, EAC, ATEX, LROS, BV, RINA, DNV-GL, UKCA
IK védettségi fokozat: IK04
IP védettségi fokozat: IP20 az IEC 60529 szerint
Klimatikus állékonyság: megfelel az IACS E10-nek
Környezeti hőmérséklet tároláshoz: -40…80 °C
Tűzállóság: 960 °C az IEC 60695-2-11 szerint
Környezeti hőmérséklet üzemeltetéshez: -20…60 °C
Mechanikai robusztusság: Ütés: 30 Gn 11 ms-ig, Rezgés: 5 Gn, 5...150 Hz
Üzemi magasság: <= 2000 m
