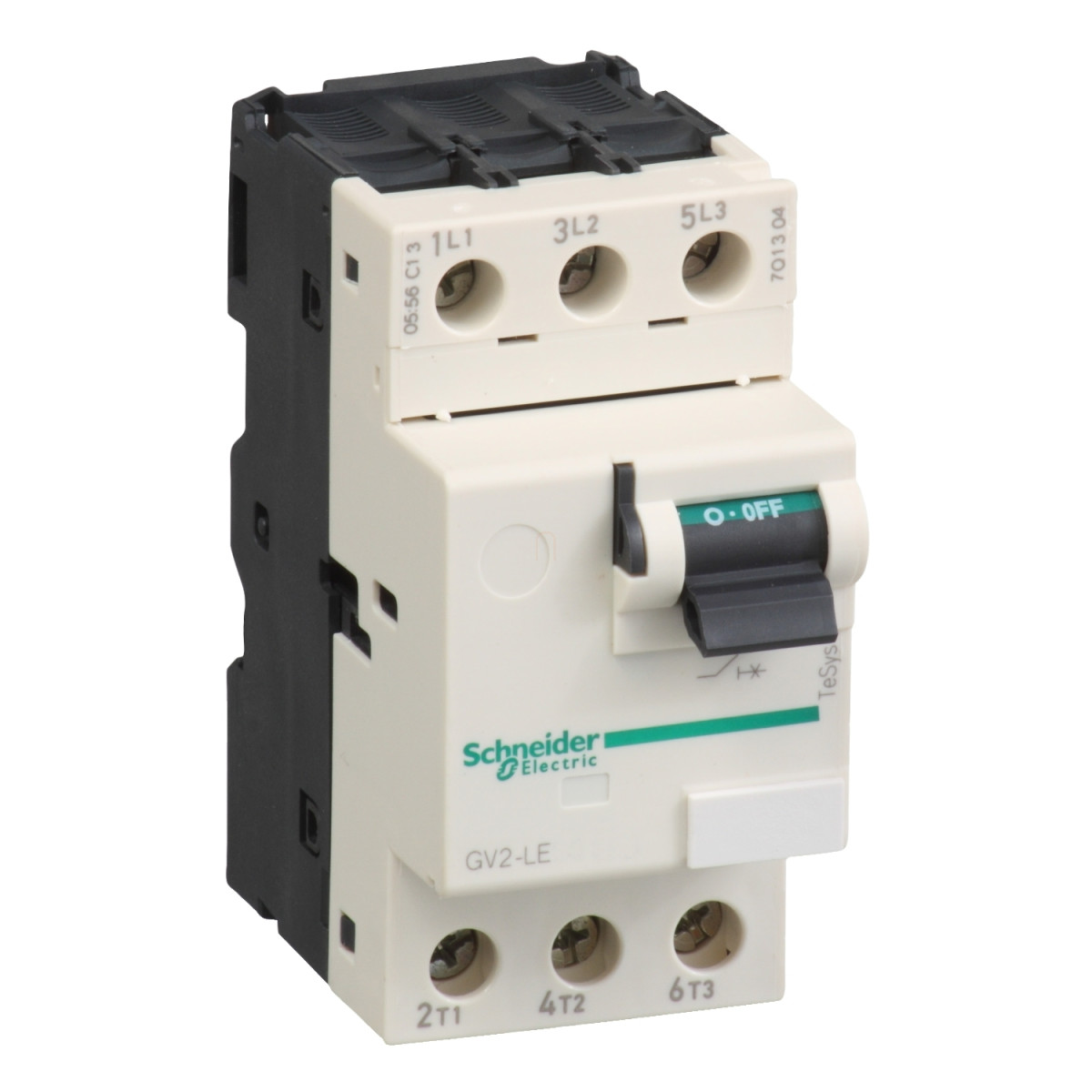

A Schneider Electric TeSys Deca GV2LE32 motorvédő kapcsoló a modern villamos hálózatok és ipari alkalmazások megbízható védelmi eszköze, amely kifejezetten motorvédelmi célokra lett kifejlesztve. Ez a 3 pólusú, 32A névleges áramú motorvédő megszakító kompakt méretei ellenére kiemelkedő védelmi funkciókat nyújt, miközben egyszerű kezelhetőséget biztosít a karbantartási és üzemeltetési személyzet számára.
A GV2LE32 sorozat a TeSys Deca termékcsalád része, amely a Schneider Electric professzionális védelmi megoldásainak egyik alapköve. A készülék mágneses kioldóval rendelkezik, amely 537,6A áramerősségnél lép működésbe, így hatékonyan védi a motorokat rövidzárlati áramokkal szemben. Vezérlése egyszerű, a készülék karos kapcsolóval működtethető, ami könnyű és gyors kezelést tesz lehetővé a mindennapi használat során.
A berendezés kiemelkedő rövidzárlati megszakítóképességgel rendelkezik, amely 230/240V AC feszültségen akár 50 kA is lehet az IEC 60947-2 szabvány szerint. Más feszültségszinteken is megbízható védelmet nyújt: 400/415V-on 10 kA, 440V-on 6 kA, 500V-on 4 kA, és még 690V-on is 3 kA megszakítóképességet biztosít. A névleges üzemi feszültség 690V AC 50/60 Hz, a szigetelési feszültség szintén 690V AC, míg a névleges lökőfeszültség-állóság 6 kV az IEC 60947-2 szabvány szerint. Ez a sokoldalúság lehetővé teszi, hogy különböző ipari környezetekben is hatékonyan alkalmazható legyen.
A GV2LE32 motorvédő különböző teljesítményű motorokhoz használható: 400/415V AC feszültségen 15 kW, 500V AC feszültségen 18,5 kW, míg 690V AC feszültségen akár 22 kW teljesítményű motorok védelmét is ellátja. A csatlakozás csavaros kapcsokkal történik, amelyek 2 kábel fogadására alkalmasak: 1-6 mm² tömör, 1,5-6 mm² rugalmas kábelvég nélküli, vagy 1-4 mm² rugalmas kábelvég használatával. A kapcsok meghúzási nyomatéka 1,7 Nm. A készülék rögzítése történhet 35 mm-es szimmetrikus DIN sínre vagy panelra adapter lemez segítségével, így rugalmas telepítési lehetőségeket kínál.
A GV2LE32 motorvédő megszakító a magas minőséget és megbízhatóságot képviseli, amit a 100 000 ciklusos mechanikai és elektromos élettartam is bizonyít. A készülék megfelel az IP20-as védettségi szintnek, ami biztosítja az érintésvédelmet, miközben a készülék -20°C és +60°C közötti környezeti hőmérsékleten üzemeltethető. A megszakító ellenáll a rázkódásoknak (30G 11 ms-ig) és rezgéseknek (5G, 5-150 Hz tartományban), így a legzordabb ipari környezetben is megfelelően működik. A pólusonkénti teljesítményveszteség mindössze 1,8W, ami energiahatékony működést tesz lehetővé.
Schneider Electric TeSys - GV2LE32 - Motorvédő kapcsoló 32A műszaki adatok
Főbb jellemzők
Termékcsalád: TeSys Deca
Terméknév: TeSys GV2
Eszköz típusa: Motorvédő megszakító
Eszköz rövid neve: GV2LE
Alkalmazás: Motorvédelem
Kioldó egység technológiája: Mágneses
Villamos jellemzők
Pólusok: 3P
Hálózat típusa: AC
Felhasználási kategória: A kategória az IEC 60947-2 szerint, AC-3 az IEC 60947-4-1 szerint, AC-3e az IEC 60947-4-1 szerint
Hálózati frekvencia: 50/60 Hz az IEC 60947-2 szerint
Motorteljesítmény: 15 kW 400/415 V AC 50/60 Hz-en, 18,5 kW 500 V AC 50/60 Hz-en, 22 kW 690 V AC 50/60 Hz-en
Megszakítóképesség: 50 kA Icu 230/240 V AC 50/60 Hz-en, 10 kA Icu 400/415 V AC 50/60 Hz-en, 6 kA Icu 440 V AC 50/60 Hz-en, 4 kA Icu 500 V AC 50/60 Hz-en, 3 kA Icu 690 V AC 50/60 Hz-en az IEC 60947-2 szerint
Névleges üzemi rövidzárlati megszakítóképesség (Ics): 100% 230/240 V AC 50/60 Hz-en, 50% 400/415 V AC 50/60 Hz-en, 50% 440 V AC 50/60 Hz-en, 75% 500 V AC 50/60 Hz-en, 75% 690 V AC 50/60 Hz-en az IEC 60947-2 szerint
Vezérlés típusa: Karos kapcsoló
Névleges áram (In): 32 A
Mágneses kioldási áram: 537,6 A
Hagyományos szabad levegőn mért termikus áram (Ith): 32 A az IEC 60947-2 szerint
Névleges üzemi feszültség (Ue): 690 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges szigetelési feszültség (Ui): 690 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges lökőfeszültség-állóság (Uimp): 6 kV az IEC 60947-2 szerint
Leválasztási alkalmasság: Igen, az IEC 60947-1 szerint
Teljesítményveszteség pólusonként: 1,8 W
Mechanikai jellemzők
Mechanikai élettartam: 100000 ciklus
Elektromos élettartam: 100000 ciklus AC-3 esetén 415 V In-nél, 100000 ciklus AC-3e esetén 415 V In-nél
Névleges működési mód: Folyamatos az IEC 60947-4-1 szerint
Csatlakozások - kapcsok: Erőáramú kör: csavaros kapocs 2 kábel(ek) 1...6 mm²tömör, Erőáramú kör: csavaros kapocs 2 kábel(ek) 1,5...6 mm²rugalmas kábelvég nélkül, Erőáramú kör: csavaros kapocs 2 kábel(ek) 1...4 mm²rugalmas kábelvéggel
Meghúzási nyomaték: 1,7 Nm - csavaros kapcson
Rögzítési mód: 35 mm szimmetrikus DIN sín: bepattintható, Panel: csavarozott (adapter lemezzel)
Szerelési helyzet: Vízszintes, Függőleges
Szélesség: 45 mm
Magasság: 89 mm
Mélység: 78,5 mm
Szín: Sötétszürke
Környezeti feltételek
Szabványok: EN/IEC 60947-4-1, EN/IEC 60947-2, IEC/EN 60335-2-40:JJ melléklet
Termék tanúsítványok: CB Scheme, CE, UKCA, CCC, EAC, BV, RINA
IK védelmi fokozat: IK04
IP védelmi fokozat: IP20 az IEC 60529 szerint
Klímaállóság: IACS E10 szerint
Környezeti hőmérséklet tároláshoz: -40...80 °C
Tűzállóság: 960 °C az IEC 60695-2-11 szerint
Környezeti hőmérséklet működéshez: -20...60 °C
Mechanikai robusztusság: Ütések: 30 Gn 11 ms-ig, Rezgések: 5 Gn, 5...150 Hz
Üzemi magasság: <= 2000 m
