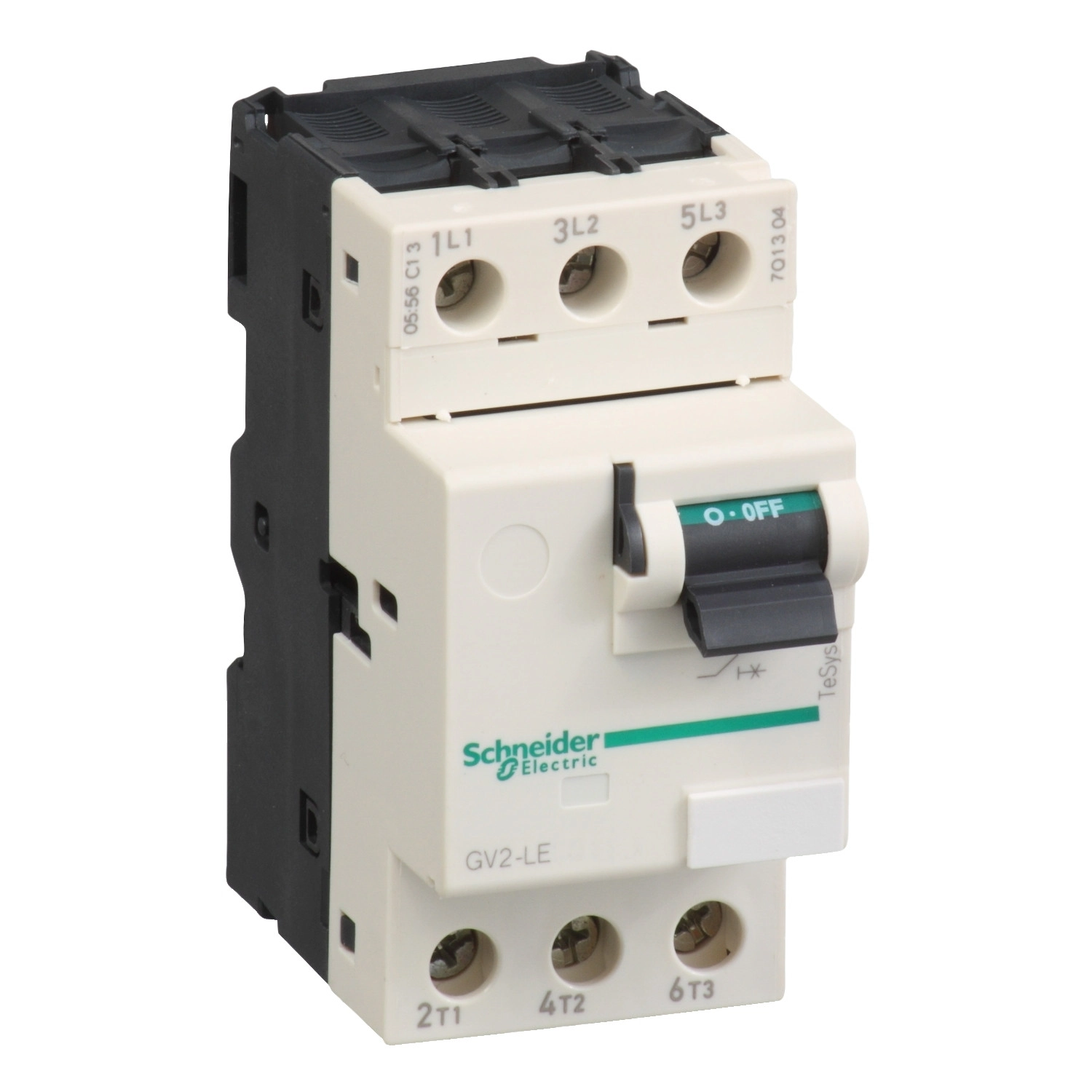

A Schneider Electric TeSys Deca termékcsaládjába tartozó GV2LE22 egy 25A névleges áramú, háromfázisú motorvédő megszakító, amely kifejezetten ipari alkalmazásokhoz, motorvédelmi feladatokra lett kifejlesztve. Ez a készülék a TeSys GV2 sorozat része, és a közvetlen motor-indítóáramkörök lényeges biztonsági elemét képviseli.
A GV2LE22 motorvédő megszakító mágneses kioldóval rendelkezik, mely 388,3A áramerősségnél aktiválódik, így hatékonyan védi a motorokat a rövidzárlat okozta károsodásoktól. A kapcsolót praktikus billenőkapcsolós kezelőszervvel látták el, ami egyszerű és gyors működtetést tesz lehetővé. A készülék szigetelési szilárdsága kiemelkedő, névleges szigetelési feszültsége 690V AC 50/60Hz, valamint 6kV lökőfeszültséget is képes elviselni az IEC 60947-2 szabványnak megfelelően.
A GV2LE22 törőkapacitása (szakítóképessége) figyelemre méltó: 230/240V AC-nél 50 kA, 400/415V AC-nél 15 kA, 440V AC-nél 6 kA, 500V AC-nél 4 kA és 690V AC-nél 3 kA. A készülék alkalmas akár 18,5 kW-os motorokhoz is 690V AC feszültségen, míg 400/415V AC hálózaton 11 kW teljesítményig használható. A megszakító leválasztásra is alkalmas az IEC 60947-1 szabványnak megfelelően, így karbantartási munkálatok során is biztonságosan használható.
A termék kifinomult kialakítással rendelkezik, a csatlakozások csavaros kapcsokkal történnek, amelyek maximum 6 mm² tömör vagy 6 mm² rugalmas kábel (érvéghüvely nélkül), illetve 4 mm² rugalmas kábel (érvéghüvellyel) csatlakoztatását teszik lehetővé. Beépítése többféleképpen megoldható: rögzíthető 35 mm-es DIN sínre pattintással vagy panel-szerelésű kivitelben adapterlap segítségével. A készülék mind vízszintesen, mind függőlegesen felszerelhető a tervezési igényeknek megfelelően. Méreteit tekintve kompakt: szélessége 45 mm, magassága 89 mm, mélysége 78,5 mm, sötétszürke színben. A GV2LE22 mechanikai élettartama 100 000 kapcsolási ciklus, elektromos élettartama szintén 100 000 ciklus AC-3 és AC-3e kategóriában 415V-nál. A készülék pólusvesztésenként 1,8W teljesítményt disszipál.
Schneider Electric TeSys - GV2LE22 - Motorvédő kapcsoló műszaki adatok
Főbb jellemzők
Termékcsalád: TeSys Deca
Terméknév: TeSys GV2
Terméktípus: Motorvédő kapcsoló
Rövid terméknév: GV2LE
Alkalmazási terület: Motorvédelem
Kioldó egység technológiája: Mágneses
Villamos jellemzők
Pólusok száma: 3P
Hálózati típus: AC
Felhasználási kategória: Category A az IEC 60947-2 szerint, AC-3 és AC-3e az IEC 60947-4-1 szerint
Hálózati frekvencia: 50/60 Hz az IEC 60947-2 szerint
Motorteljesítmény: 9 kW / 11 kW 400/415 V AC 50/60 Hz-en, 11 kW / 15 kW 500 V AC 50/60 Hz-en, 18.5 kW 690 V AC 50/60 Hz-en
Törőkapacitás: 50 kA Icu 230/240 V AC-nál, 15 kA Icu 400/415 V AC-nál, 6 kA Icu 440 V AC-nál, 4 kA Icu 500 V AC-nál, 3 kA Icu 690 V AC-nál
Névleges üzemi rövidzárlati megszakítóképesség [Ics]: 100% 230/240 V AC-nál, 40% 400/415 V AC-nál, 50% 440 V AC-nál, 75% 500 V AC-nál, 75% 690 V AC-nál
Vezérlés típusa: Billenőkapcsoló
Névleges áram [In]: 25 A
Mágneses kioldási áram: 388.3 A
Konvencionális szabad levegőn történő termikus áram [Ith]: 25 A
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz
Névleges szigetelési feszültség [Ui]: 690 V AC 50/60 Hz
Névleges lökőfeszültség-állóság [Uimp]: 6 kV
Leválasztásra való alkalmasság: Igen
Teljesítményveszteség pólusonként: 1.8 W
Mechanikai jellemzők
Mechanikai élettartam: 100000 ciklus
Elektromos élettartam: 100000 ciklus AC-3 és AC-3e kategóriában 415 V-nál
Névleges üzemidő: Folyamatos
Csatlakozások - kapcsok: Csavaros kapocs, 2 kábel 1...6 mm² tömör, 2 kábel 1.5...6 mm² rugalmas érvéghüvely nélkül, 2 kábel 1...4 mm² rugalmas érvéghüvellyel
Meghúzási nyomaték: 1.7 Nm a csavaros kapcsoknál
Rögzítési mód: 35 mm-es szimmetrikus DIN sínre pattintható, panel: csavarozható (adapter lemezzel)
Felszerelési pozíció: Vízszintes vagy függőleges
Méret és fizikai jellemzők
Szélesség: 45 mm
Magasság: 89 mm
Mélység: 78.5 mm
Szín: Sötétszürke
Környezeti feltételek
Szabványok: EN/IEC 60947-2, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 No 60947-4-1, IEC/EN 60335-2-40:Annex JJ
Tanúsítványok: CCC, UL, EAC, BV, RINA, UKCA
IK védettségi fokozat: IK04
IP védettségi fokozat: IP20
Klímaállóság: IACS E10 szerinti
Tárolási környezeti hőmérséklet: -40...80 °C
Tűzállóság: 960 °C az IEC 60695-2-11 szerint
Üzemi környezeti hőmérséklet: -20...60 °C
Mechanikai robusztusság: Ütésállóság: 30 Gn 11 ms-ig, Rezgésállóság: 5 Gn, 5...150 Hz
Üzemi magasság: <= 2000 m
