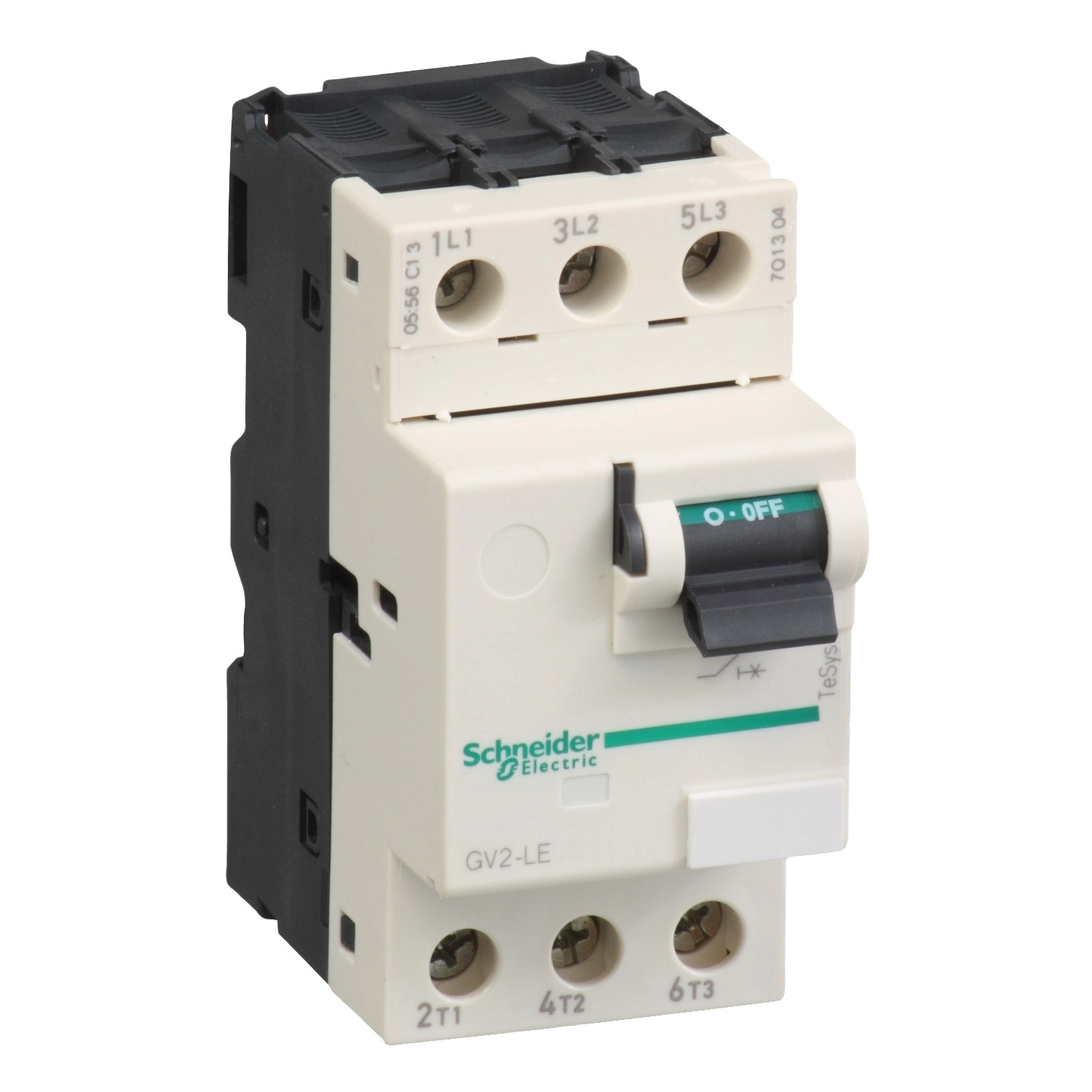

A Schneider Electric TeSys Deca termékcsalád GV2LE20 típusú motorvédő kapcsolója ideális megoldást kínál az ipari motorok hatékony védelmére és vezérlésére. Ez a 3-pólusú, 18A névleges áramú készülék mágneses kioldóval rendelkezik, és tökéletesen alkalmazható különféle ipari automatizálási környezetekben, ahol megbízható motorvédelmi funkciókra van szükség.
A GV2LE20 motorvédő kapcsoló sokoldalú és robusztus kialakítású, amely kategóriája egyik legjobban alkalmazható eszközévé teszi. A mágneses kioldó technológiával ellátott kapcsoló 341A mágneses kioldási árammal rendelkezik, ami megbízható védelmet biztosít a rövidzárlatok ellen. A készülék AC-3 és AC-3e felhasználási kategóriáknak megfelelően működik az IEC 60947-4-1 szabvány szerint, így különösen alkalmas kalickás motorok indítására és leállítására normál üzemi körülmények között. A kapcsoló 50/60 Hz hálózati frekvenciára optimalizált, ahogy azt az IEC 60947-2 szabvány előírja.
A GV2LE20 figyelemre méltó szakítóképességgel rendelkezik: 100 kA Icu értékkel 230/240V AC feszültségen, 15 kA Icu értékkel 400/415V AC feszültségen, 8 kA Icu értékkel 440V AC feszültségen, 6 kA Icu értékkel 500V AC feszültségen és 3 kA Icu értékkel 690V AC feszültségen. Névleges üzemi feszültsége (Ue) 690V AC 50/60 Hz, szigetelési feszültsége (Ui) szintén 690V AC, míg névleges lökőfeszültség-állósága (Uimp) 6 kV az IEC 60947-2 szabvány szerint. A készülék alkalmas leválasztásra is az IEC 60947-1 szabványnak megfelelően. Különböző motorteljesítmények védelméhez alkalmazható: 7,5 kW teljesítményig 400/415V AC feszültségen, 9 kW teljesítményig 500V AC feszültségen, és akár 15 kW teljesítményig 690V AC feszültségen.
A GV2LE20 billenőkapcsolós vezérléssel rendelkezik, ami egyszerű és intuitív kezelést tesz lehetővé. A készülék csatlakoztatása csavaros kapcsokkal történik, amelyek 2 kábel fogadására alkalmasak: 1...6 mm² tömör vezeték, 1,5...6 mm² hajlékony vezeték kábelvég nélkül, illetve 1...4 mm² hajlékony vezeték kábelvéggel. A kapcsok meghúzási nyomatéka 1,7 N.m. A termék rögzítése többféleképpen történhet: 35 mm-es szimmetrikus DIN-sínre pattintva vagy panelra csavarozva (adapter lemezzel). Telepíthető vízszintes vagy függőleges helyzetben is. Méretei kompaktak: szélessége 45 mm, magassága 89 mm, mélysége 78,5 mm.
A Schneider Electric GV2LE20 motorvédő kapcsoló kiváló mechanikai és elektromos tartóssággal rendelkezik, 100000 ciklust garantálva mind mechanikai, mind AC-3 és AC-3e kategóriában 415V In értéken. IP20 védettségi fokozata megfelelő védelmet biztosít az ujjak érintése ellen, miközben IK04 fokozatú ütésállósága és jelentős mechanikai robusztussága (30G ütésállóság 11 ms-ig, illetve 5G vibráció 5-150 Hz tartományban) biztosítja a megbízható működést még nehéz ipari környezetben is. A kapcsoló pólusonkénti teljesítmény disszipációja mindössze 1,8W, ami energiahatékony működést eredményez. A termék számos nemzetközi szabványnak megfelel, beleértve az EN/IEC 60947-2, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 No 60947-4-1 és IEC/EN 60335-2-40:Annex JJ előírásokat, és rendelkezik többek között CCC, UL, EAC, BV, RINA és UKCA tanúsítványokkal is.
Schneider Electric TeSys - GV2LE20 műszaki adatok
Általános jellemzők
Termékcsalád: TeSys Deca
Terméknév: TeSys GV2
Termék típusa: Motorvédő kapcsoló
Rövid megnevezés: GV2LE
Alkalmazás: Motorvédelem
Kioldóegység technológiája: Mágneses
Műszaki adatok
Pólusok száma: 3P
Hálózat típusa: AC
Felhasználási kategória: Kategória A az IEC 60947-2 szerint, AC-3 az IEC 60947-4-1 szerint, AC-3e az IEC 60947-4-1 szerint
Hálózati frekvencia: 50/60 Hz az IEC 60947-2 szerint
Motorteljesítmény: 7,5 kW 400/415 V AC 50/60 Hz esetén, 9 kW 500 V AC 50/60 Hz esetén, 15 kW 690 V AC 50/60 Hz esetén
Szakítóképesség
Szakítóképesség: 100 kA Icu 230/240 V AC 50/60 Hz esetén az IEC 60947-2 szerint, 15 kA Icu 400/415 V AC 50/60 Hz esetén az IEC 60947-2 szerint, 8 kA Icu 440 V AC 50/60 Hz esetén az IEC 60947-2 szerint, 6 kA Icu 500 V AC 50/60 Hz esetén az IEC 60947-2 szerint, 3 kA Icu 690 V AC 50/60 Hz esetén az IEC 60947-2 szerint
Üzemi rövidzárlati szakítóképesség [Ics]: 100% 230/240 V AC 50/60 Hz esetén az IEC 60947-2 szerint, 50% 400/415 V AC 50/60 Hz esetén az IEC 60947-2 szerint, 50% 440 V AC 50/60 Hz esetén az IEC 60947-2 szerint, 75% 500 V AC 50/60 Hz esetén az IEC 60947-2 szerint, 75% 690 V AC 50/60 Hz esetén az IEC 60947-2 szerint
Vezérlési és elektromos jellemzők
Vezérlés típusa: Billenőkapcsolós
Névleges áram [In]: 18 A
Mágneses kioldási áram: 341 A
Konvencionális szabad levegős termikus áram [Ith]: 18 A az IEC 60947-2 szerint
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges szigetelési feszültség [Ui]: 690 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az IEC 60947-2 szerint
Leválasztásra való alkalmasság: Igen az IEC 60947-1 szerint
Teljesítmény disszipáció pólusonként: 1,8 W
Mechanikai jellemzők
Mechanikai élettartam: 100000 ciklus
Elektromos élettartam: 100000 ciklus AC-3 esetén 415 V In értéken, 100000 ciklus AC-3e esetén 415 V In értéken
Névleges üzemmód: Megszakítás nélküli az IEC 60947-4-1 szerint
Csatlakozások és rögzítés
Csatlakozások - kapcsok: Erőátviteli áramkör: csavaros kapocs 2 kábel(ek) 1...6 mm² tömör, Erőátviteli áramkör: csavaros kapocs 2 kábel(ek) 1,5...6 mm² hajlékony kábelvég nélkül, Erőátviteli áramkör: csavaros kapocs 2 kábel(ek) 1...4 mm² hajlékony kábelvéggel
Meghúzási nyomaték: 1,7 Nm - csavaros kapcson
Rögzítési mód: 35 mm szimmetrikus DIN sín: pattintott, Panel: csavarozott (adapter lemezzel)
Szerelési helyzet: Vízszintes, Függőleges
Méretek
Szélesség: 45 mm
Magasság: 89 mm
Mélység: 78,5 mm
Környezeti feltételek
Szabványok: EN/IEC 60947-2, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 No 60947-4-1, IEC/EN 60335-2-40:Annex JJ
Termék tanúsítványok: CCC, UL, EAC, BV, RINA, UKCA
IK védettségi fokozat: IK04
IP védettségi fokozat: IP20 az IEC 60529 szerint
Klimatikus ellenállás: IACS E10 szerint
Környezeti hőmérséklet tárolás esetén: -40...80 °C
Tűzállóság: 960 °C az IEC 60695-2-11 szerint
Környezeti hőmérséklet üzemeltetés közben: -20...60 °C
Mechanikai robusztusság: Ütések: 30 Gn 11 ms-ig, Rezgések: 5 Gn, 5...150 Hz
Üzemeltetési magasság: <= 2000 m
