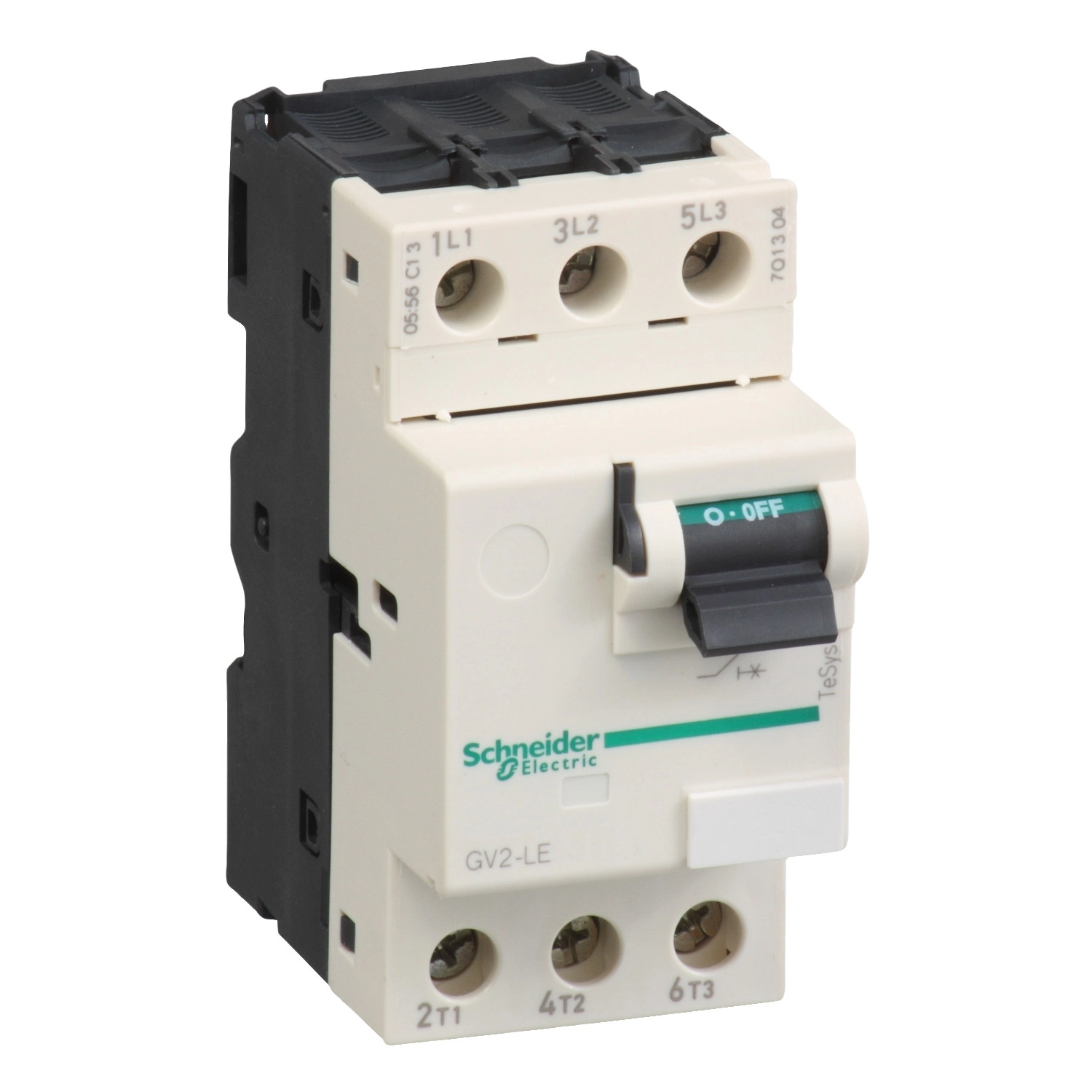

A Schneider Electric TeSys Deca termékcsaládhoz tartozó GV2LE16 motorvédő kapcsoló egy kiváló minőségű, kompakt kialakítású eszköz, amely elsősorban ipari alkalmazásokban nyújt megbízható védelmet a motorok számára. Ez a 3 pólusú, 14A névleges áramerősségű motorvédő megszakító mágneses kioldóval rendelkezik, amely hatékonyan védi a motorokat a rövidzárlati áramokkal szemben.
A GV2LE16 termék a TeSys Deca sorozat tagjaként a Schneider Electric világszínvonalú ipari vezérlőeszközeinek választékát gazdagítja. A készülék kompakt kialakítása - mindössze 45 mm széles, 89 mm magas és 78,5 mm mély - lehetővé teszi a helytakarékos telepítést kapcsolószekrényekbe vagy vezérlőpanelekre. A kapcsoló akár 35 mm-es DIN sínre pattintva, akár panelre csavarozva (adapter lemezzel) is felszerelhető, ezzel rugalmas telepítési lehetőségeket biztosítva.
A GV2LE16 motorvédő kapcsoló kiemelkedő műszaki tulajdonságokkal rendelkezik. A 14A névleges áramerősség mellett 253,4A mágneses kioldási áramerősséggel bír, ami gyors védelmet biztosít rövidzárlat esetén. A kapcsoló megszakítóképessége is figyelemreméltó: 230/240V AC feszültségen 100 kA, 400/415V AC feszültségen 15 kA, 440V AC feszültségen 8 kA, 500V AC feszültségen 6 kA, illetve 690V AC feszültségen 3 kA megszakítóképességgel rendelkezik az IEC 60947-2 szabvány szerint. Az eszköz különböző teljesítményű motorok védelmére alkalmas: 400/415V AC feszültségen 5,5 kW, 500V AC feszültségen 7,5 kW, míg 690V AC feszültségen akár 9-11 kW teljesítményű motorokhoz is használható. A névleges szigetelési feszültség (Ui) 690V AC, míg a névleges lökőfeszültség-állóság (Uimp) 6 kV, ami megfelelő védelmet biztosít túlfeszültségek esetén is.
A GV2LE16 motorvédő kapcsoló a mechanikai és elektromos tartósság szempontjából is kiemelkedő teljesítményt nyújt. Mind mechanikai, mind elektromos szempontból 100 000 kapcsolási ciklusra tervezett, ami hosszú élettartamot biztosít még gyakori kapcsolások esetén is. Az eszköz IP20 védettséggel rendelkezik az IEC 60529 szabvány szerint, így megfelelő védelmet nyújt a por és az ujjal való érintkezés ellen. A kapcsoló kapcsolófül vezérléssel működik, és csavaros kapcsokkal rendelkezik, amelyek 1-6 mm² tömör, 1,5-6 mm² rugalmas kábelvég nélküli, vagy 1-4 mm² rugalmas kábelvéggel ellátott vezetékek csatlakoztatására alkalmasak. A csatlakozókapcsok meghúzási nyomatéka 1,7 Nm.
A GV2LE16 motorvédő kapcsoló használható megszakító eszközként is, így szükség esetén a védett áramkör biztonságosan leválasztható. A készülék széles hőmérsékleti tartományban (-20°C és +60°C között) üzemeltethető, és ellenáll a 30G/11ms ütéseknek, valamint az 5G, 5-150 Hz rezgéseknek is, ami alkalmassá teszi zord ipari környezetben való használatra. A terméket számos nemzetközi szabvány szerint hitelesítették, beleértve az EN/IEC 60947-2, EN/IEC 60947-4-1, UL 60947-4-1 és CSA C22.2 No 60947-4-1 szabványokat, továbbá rendelkezik olyan nemzetközi tanúsítványokkal, mint CCC, UL, CSA, EAC, LROS, BV, RINA, DNV-GL, UKCA és IECEE CB Scheme. A GV2LE16 motorvédő kapcsoló pólusonkénti teljesítményvesztesége 1,8W. A Schneider Electric GV2LE16 motorvédő kapcsolója megbízható védelmet nyújt az ipari motorok számára, kombinálva a könnyű telepíthetőséget, a kompakt méretet és a kiváló teljesítményt.
Schneider Electric TeSys - GV2LE16 műszaki adatok
Főbb jellemzők
Termékcsalád: TeSys Deca
Terméknév: TeSys GV2
Termék típusa: Motorvédő kapcsoló
Rövid terméknév: GV2LE
Eszköz alkalmazása: Motorvédelem
Kioldóegység technológiája: Mágneses
Kiegészítő információk
Pólusok: 3P
Hálózat típusa: AC
Felhasználási kategória: A kategória az IEC 60947-2 szerint, AC-3 és AC-3e az IEC 60947-4-1 szerint
Hálózati frekvencia: 50/60 Hz az IEC 60947-2 szerint
Motor teljesítmény: 5,5 kW 400/415 V AC 50/60 Hz esetén, 7,5 kW 500 V AC 50/60 Hz esetén, 9 kW és 11 kW 690 V AC 50/60 Hz esetén
Műszaki adatok
Megszakítóképesség: 100 kA Icu 230/240 V AC 50/60 Hz esetén, 15 kA Icu 400/415 V AC 50/60 Hz esetén, 8 kA Icu 440 V AC 50/60 Hz esetén, 6 kA Icu 500 V AC 50/60 Hz esetén, 3 kA Icu 690 V AC 50/60 Hz esetén az IEC 60947-2 szerint
Névleges üzemi rövidzárlati megszakítóképesség [Ics]: 100% 230/240 V AC 50/60 Hz esetén, 50% 400/415 V AC és 440 V AC 50/60 Hz esetén, 75% 500 V AC és 690 V AC 50/60 Hz esetén az IEC 60947-2 szerint
Vezérlés típusa: Kapcsolófül
Névleges áram [In]: 14 A
Mágneses kioldási áram: 253,4 A
Hagyományos szabad levegőn mérhető termikus áram [Ith]: 14 A az IEC 60947-2 szerint
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges szigetelési feszültség [Ui]: 690 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az IEC 60947-2 szerint
Leválasztásra való alkalmasság: Igen, az IEC 60947-1 szerint
Pólusonkénti teljesítményveszteség: 1,8 W
Mechanikai jellemzők
Mechanikai élettartam: 100000 ciklus
Elektromos élettartam: 100000 ciklus AC-3 esetén 415 V In-nél, 100000 ciklus AC-3e esetén 415 V In-nél
Névleges terhelhetőség: Folyamatos az IEC 60947-4-1 szerint
Csatlakozások - kapcsok: Erősáramú áramkör: csavaros szorítókapocs 2 vezeték(ek) 1...6 mm² tömör, 1,5...6 mm² rugalmas kábelvég nélkül, 1...4 mm² rugalmas kábelvéggel
Meghúzási nyomaték: 1,7 Nm a csavaros szorítókapcson
Rögzítési mód: 35 mm szimmetrikus DIN sínre pattintható, Panelra csavarozható (adapter lemezzel)
Beépítési helyzet: Vízszintes vagy függőleges
Szélesség: 45 mm
Magasság: 89 mm
Mélység: 78,5 mm
Szín: Sötétszürke
Környezeti feltételek
Szabványok: EN/IEC 60947-2, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 No 60947-4-1, IEC/EN 60335-2-40:Annex JJ
Termék tanúsítványok: CCC, UL, CSA, EAC, LROS (Lloyds register of shipping), BV, RINA, DNV-GL, UKCA, IECEE CB Scheme
IK védettségi fokozat: IK04
IP védettségi fokozat: IP20 az IEC 60529 szerint
Tárolási környezeti hőmérséklet: -40...80 °C
Tűzállóság: 960 °C az IEC 60695-2-11 szerint
Üzemi környezeti hőmérséklet: -20...60 °C
Mechanikai szilárdság: Ütés: 30 Gn 11 ms-ig, Rezgés: 5 Gn, 5...150 Hz
Üzemi magasság: <= 2000 m
