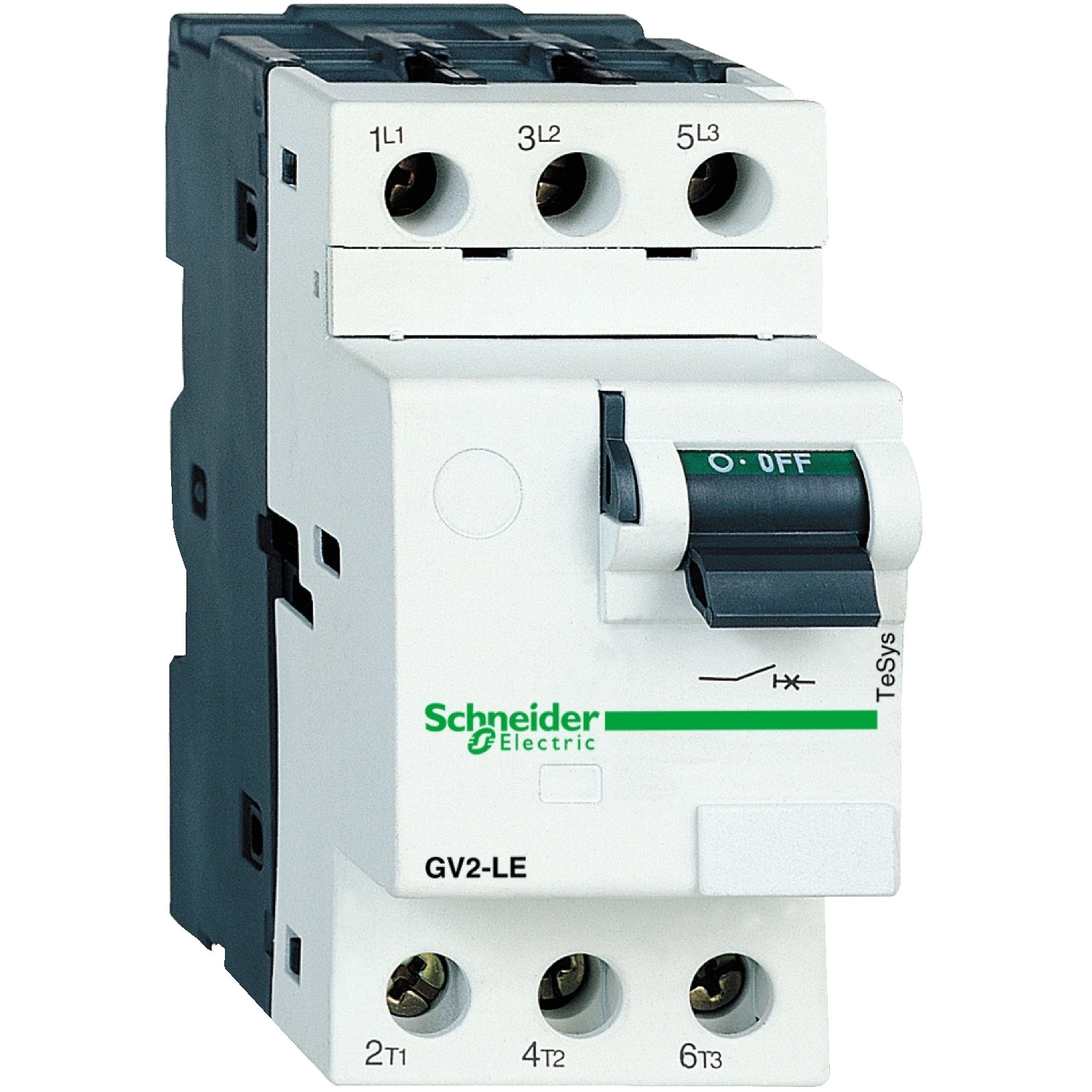

A Schneider Electric TeSys Deca GV2LE14 motorvédő kapcsoló egy kompakt és megbízható megoldás különböző motorok védelmére ipari és kereskedelmi alkalmazásokban. Ez a mágneses védelemmel ellátott készülék a TeSys GV2 termékcsalád második keretméretű tagja, amely ideális megoldást kínál 10A névleges áramig terjedő alkalmazásokhoz.
A GV2LE14 egy 3 pólusú motorvédő kapcsoló, amely 10A névleges árammal rendelkezik és mágneses kioldó technológiát alkalmaz. A kapcsoló billenőkapcsolós vezérléssel működik, ami lehetővé teszi a gyors és egyszerű működtetést. A csavaros kapocskialakítás biztonságos és stabil csatlakozást biztosít a vezetékek számára, ahol 1-6 mm² tömör, 1,5-6 mm² hajlékony kábelvég nélküli, valamint 1-4 mm² hajlékony kábelvéggel ellátott vezetékek csatlakoztathatók. A csatlakozások meghúzási nyomatéka 1,7 Nm.
A TeSys GV2LE14 kiváló megszakítóképességgel rendelkezik, ami akár 100 kA is lehet 230/240 V AC és 400/415 V AC esetén az IEC 60947-2 szabvány szerint. A névleges üzemi feszültség 690 V AC 50/60 Hz, a névleges szigetelési feszültség szintén 690 V AC, míg a lökőfeszültség-állóság 6 kV. A készülék alkalmazható motorvédelemhez, az IEC 60947-4-1 szabvány szerinti AC-3 és AC-3e felhasználási kategóriákban. Különböző motorteljesítmények esetén használható: 3 kW és 4 kW 400/415 V AC, 4 kW és 5,5 kW 500 V AC, valamint 5,5 kW és 7,5 kW 690 V AC hálózati feszültség mellett.
A GV2LE14 mágneses kioldási áramerőssége 149 A, ami biztosítja a gyors reagálást rövidzárlat esetén. A termék mechanikai és elektromos tartóssága egyaránt 100.000 kapcsolási ciklus, ami hosszú élettartamot biztosít még intenzív használat mellett is. A kapcsoló különösen jól teljesít 50/60 Hz-es hálózatokon, és különféle kiegészítőkkel bővíthető, mint például GV2AP03 típusú külső működtető.
A telepítés többféle módon is lehetséges: 35 mm-es szimmetrikus DIN sínre pattintással, vagy panel szerelése adapter lemezzel (GV2 AF02). A készülék pozícionálható horizontálisan és vertikálisan is, ami rugalmas beépítési lehetőségeket kínál különböző kapcsolószekrényekbe. A GV2LE14 méretei kompaktak: szélessége 45 mm, magassága 89 mm, mélysége 78,5 mm. Ez a kompakt méret különösen előnyös, ha korlátozott hely áll rendelkezésre a kapcsolószekrényben.
A TeSys GV2LE14 megfelel számos nemzetközi szabványnak, mint például az EN/IEC 60947-2, EN/IEC 60947-4-1, UL 60947-4-1, és számos tanúsítvánnyal rendelkezik (CCC, UL, CSA, EAC, LROS, BV, RINA, DNV-GL, UKCA). Az IP20-as védettségi fokozata alapvető védelmet biztosít érintés ellen, míg az IK04 ütésállóság megfelelő védelmet nyújt a mechanikai behatásokkal szemben. A készülék -20°C és +60°C közötti környezeti hőmérsékleten üzemeltethető, és akár 2000 méteres tengerszint feletti magasságig használható. A motorvédő kapcsoló különleges tulajdonsága, hogy megfelel a szigetelésre vonatkozó követelményeknek is, így alkalmazható áramkör leválasztására az IEC 60947-1 szabvány szerint.
Schneider Electric TeSys - GV2LE14 - Motorvédő kapcsoló műszaki adatok
Fő jellemzők
Termékcsalád: TeSys Deca
Terméknév: TeSys GV2
Termék típusa: Motorvédő kapcsoló
Eszköz rövid név: GV2LE
Alkalmazás: Motorvédelem
Kioldóegység technológia: Mágneses
Villamos jellemzők
Pólusszám: 3P
Hálózat típus: AC
Felhasználási kategória: A kategória az IEC 60947-2 szerint, AC-3 és AC-3e az IEC 60947-4-1 szerint
Hálózati frekvencia: 50/60 Hz az IEC 60947-2 szerint
Névleges áram [In]: 10 A
Mágneses kioldási áram: 149 A
Konvencionális szabad levegő termikus áram [Ith]: 10 A az IEC 60947-2 szerint
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges szigetelési feszültség [Ui]: 690 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az IEC 60947-2 szerint
Leválasztásra alkalmas: Igen, az IEC 60947-1 szerint
Motorteljesítmény
Motorteljesítmény: 3 kW 400/415 V AC 50/60 Hz esetén
4 kW 400/415 V AC 50/60 Hz esetén
4 kW 500 V AC 50/60 Hz esetén
5,5 kW 500 V AC 50/60 Hz esetén
5,5 kW 690 V AC 50/60 Hz esetén
7,5 kW 690 V AC 50/60 Hz esetén
Megszakítóképesség
Megszakítóképesség: 100 kA Icu 230/240 V AC 50/60 Hz esetén az IEC 60947-2 szerint
100 kA Icu 400/415 V AC 50/60 Hz esetén az IEC 60947-2 szerint
15 kA Icu 440 V AC 50/60 Hz esetén az IEC 60947-2 szerint
10 kA Icu 500 V AC 50/60 Hz esetén az IEC 60947-2 szerint
3 kA Icu 690 V AC 50/60 Hz esetén az IEC 60947-2 szerint
Névleges üzemi zárlati megszakítóképesség [Ics]: 100% 230/240 V AC 50/60 Hz esetén az IEC 60947-2 szerint
100% 400/415 V AC 50/60 Hz esetén az IEC 60947-2 szerint
100% 440 V AC 50/60 Hz esetén az IEC 60947-2 szerint
100% 500 V AC 50/60 Hz esetén az IEC 60947-2 szerint
75% 690 V AC 50/60 Hz esetén az IEC 60947-2 szerint
Általános jellemzők
Vezérlés típusa: Billenőkapcsolós
Teljesítmény-disszipáció pólusonként: 1,8 W
Mechanikai élettartam: 100.000 ciklus
Elektromos élettartam: 100.000 ciklus AC-3 esetén 415 V In terhelésnél
100.000 ciklus AC-3e esetén 415 V In terhelésnél
Névleges üzemmód: Folyamatos az IEC 60947-4-1 szerint
Csatlakoztatás
Csatlakozás típusa: Erőátviteli áramkör: csavaros kapcsok 2 kábel(ek) 1...6 mm² tömör
Erőátviteli áramkör: csavaros kapcsok 2 kábel(ek) 1,5...6 mm² rugalmas kábelvég nélkül
Erőátviteli áramkör: csavaros kapcsok 2 kábel(ek) 1...4 mm² rugalmas kábelvéggel
Meghúzási nyomaték: 1,7 Nm a csavaros csatlakozón
Rögzítés és méretek
Rögzítési mód: 35 mm szimmetrikus DIN sín: pattintható
Panel: csavarozható (adapter lemezzel)
Beépítési pozíció: Vízszintes vagy függőleges
Szélesség: 45 mm
Magasság: 89 mm
Mélység: 78,5 mm
Környezeti feltételek
Szabványok: EN/IEC 60947-2, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 No 60947-4-1, IEC/EN 60335-2-40:Annex JJ
Termék tanúsítványok: CCC, UL, CSA, EAC, LROS, BV, RINA, DNV-GL, UKCA, IECEE CB Scheme
IK védettségi fokozat: IK04
IP védettségi fokozat: IP20 az IEC 60529 szerint
Üzemi környezeti hőmérséklet: -20...60 °C
Tárolási környezeti hőmérséklet: -40...80 °C
Tűzállóság: 960 °C az IEC 60695-2-11 szerint
Mechanikai robusztusság: Ütés: 30 Gn 11 ms esetén
Rezgés: 5 Gn, 5...150 Hz
Üzemi tengerszint feletti magasság: <= 2000 m
