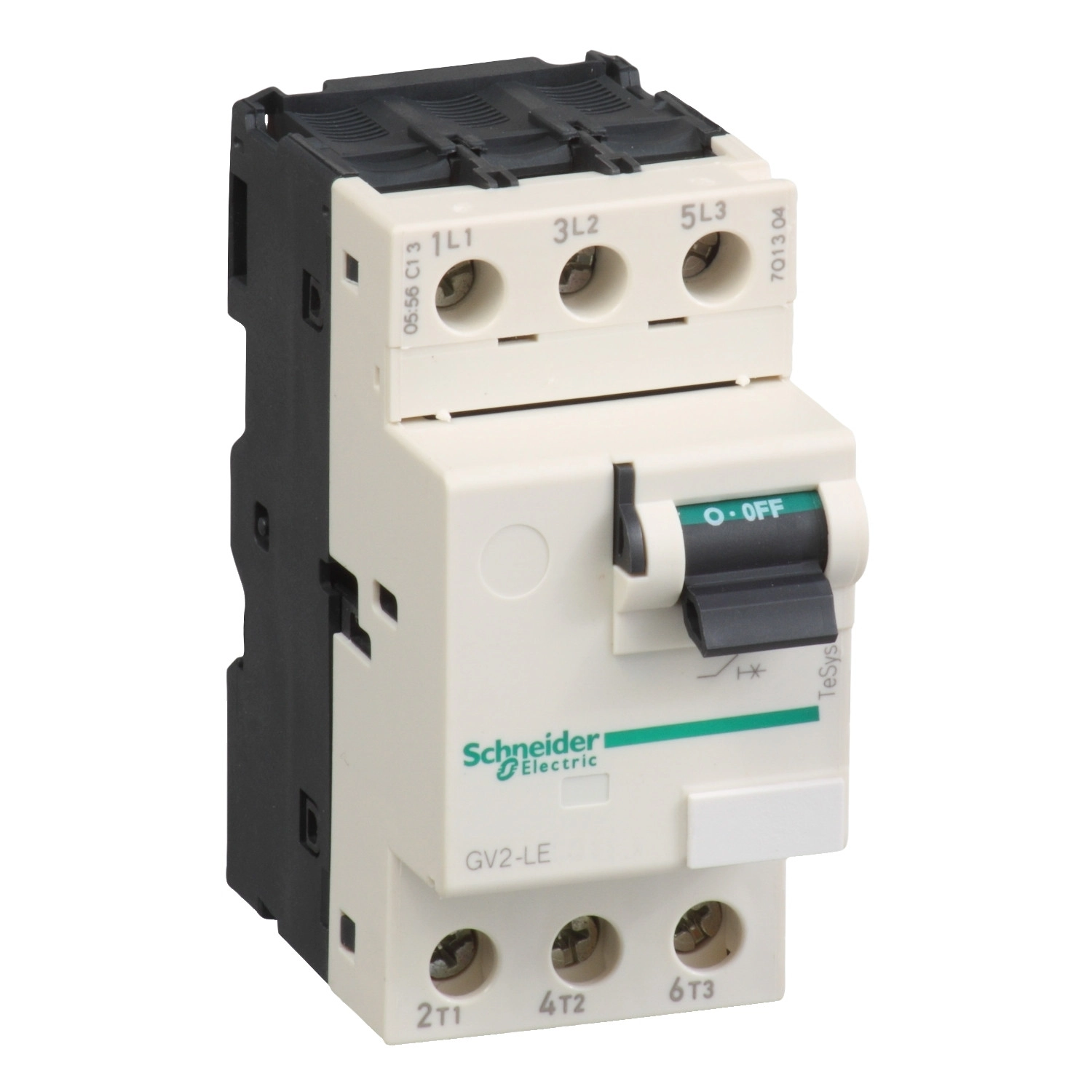

A Schneider Electric TeSys Deca termékcsaládba tartozó GV2LE10 motorvédő kapcsoló a korszerű ipari alkalmazások nélkülözhetetlen eleme, amely megbízható védelmet nyújt a motorok számára. Ez a 3-pólusú, 6,3A névleges áramerősségű készülék mágneses kioldóval rendelkezik, ami hatékony védelmet biztosít a túláramok ellen, miközben toggle (billenőkaros) működtetésű vezérléssel és csavaros csatlakozókkal van ellátva a könnyű telepítés érdekében.
A GV2LE10 motorvédő kapcsoló kiemelkedő szakítóképességgel rendelkezik, 230/240 V AC és 400/415 V AC hálózatokon akár 100 kA Icu értékkel, amely az elektromos rendszerek hatékony védelmét szolgálja rövidzárlati helyzetekben. Ez a motorvédő megszakító kategorizálása szerint AC-3 és AC-3e felhasználási kategóriába tartozik, ami kifejezetten a kalickás motorok indításához és leállításához ideális választássá teszi. Különösen ajánlott 2,2 kW-os motorokhoz 400/415 V AC hálózaton, 3 kW-os motorokhoz 500 V AC hálózaton, illetve 4 kW-os motorokhoz 690 V AC hálózaton.
A TeSys GV2LE10 motorvédő kapcsoló műszaki jellemzői között szerepel a 6,3 A-es névleges áramerősség, 91 A mágneses kioldóáram, 690 V AC üzemi feszültség és szigetelési feszültség, valamint 6 kV impulzus-állósági feszültség, ami az IEC 60947-2 szabványnak megfelelően biztosítja a berendezés megbízhatóságát. A mechanikai élettartam 100 000 kapcsolási ciklus, míg az elektromos élettartam AC-3 és AC-3e alkalmazásoknál 415 V esetén szintén 100 000 kapcsolási ciklusnak felel meg. A készülék pólusonként 1,8 W teljesítményt disszipál, így energiahatékonysága is kiemelkedő.
Telepítési szempontból a Schneider Electric GV2LE10 rendkívül rugalmas lehetőségeket kínál. Felszerelhető 35 mm-es szimmetrikus DIN-sínre rápattintással, vagy panelre csavarozással (adapter lemezzel). A készülék méretei kompaktak: 45 mm széles, 89 mm magas és 78,5 mm mély, ezáltal könnyen elhelyezhető kapcsolószekrényekben. Csatlakozási lehetőségei között szerepel a power circuit csavaros csatlakozó terminál, amely 2 kábel csatlakoztatására alkalmas: tömör vezetékeknél 1...6 mm², rugalmas vezetékeknél (kábelvég nélkül) 1,5...6 mm², illetve rugalmas vezetékeknél (kábelvéggel) 1...4 mm² keresztmetszettel. A csavaros csatlakozók meghúzási nyomatéka 1,7 Nm.
Schneider Electric TeSys - GV2LE10 - Motorvédő kapcsoló 6,3A műszaki adatok
Fő jellemzők
Termékcsalád: TeSys Deca
Termék neve: TeSys GV2
Termék típusa: Motorvédő kapcsoló
Rövid készüléknév: GV2LE
Alkalmazási terület: Motorvédelem
Kioldóegység technológiája: Mágneses
Műszaki paraméterek
Pólusok leírása: 3P
Hálózat típusa: AC
Felhasználási kategória: Category A az IEC 60947-2 szerint, AC-3 az IEC 60947-4-1 szerint, AC-3e az IEC 60947-4-1 szerint
Hálózati frekvencia: 50/60 Hz az IEC 60947-2 szerint
Motorteljesítmény kW: 2,2 kW 400/415 V AC 50/60 Hz esetén, 3 kW 500 V AC 50/60 Hz esetén, 4 kW 690 V AC 50/60 Hz esetén
Szakítóképesség
Megszakítóképesség: 100 kA Icu 230/240 V AC 50/60 Hz esetén az IEC 60947-2 szerint, 100 kA Icu 400/415 V AC 50/60 Hz esetén az IEC 60947-2 szerint, 50 kA Icu 440 V AC 50/60 Hz esetén az IEC 60947-2 szerint, 50 kA Icu 500 V AC 50/60 Hz esetén az IEC 60947-2 szerint, 3 kA Icu 690 V AC 50/60 Hz esetén az IEC 60947-2 szerint
Névleges üzemi zárlati megszakítóképesség [Ics]: 100% 230/240 V AC 50/60 Hz esetén az IEC 60947-2 szerint, 100% 400/415 V AC 50/60 Hz esetén az IEC 60947-2 szerint, 100% 440 V AC 50/60 Hz esetén az IEC 60947-2 szerint, 100% 500 V AC 50/60 Hz esetén az IEC 60947-2 szerint, 75% 690 V AC 50/60 Hz esetén az IEC 60947-2 szerint
Működtetés és névleges értékek
Vezérlés típusa: Toggle (billenőkaros)
Névleges áram [In]: 6,3 A
Mágneses kioldóáram: 91 A
Hagyományos szabad levegős hőáram [Ith]: 6,3 A az IEC 60947-2 szerint
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges szigetelési feszültség [Ui]: 690 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az IEC 60947-2 szerint
Szigetelési alkalmasság: Igen az IEC 60947-1 szerint
Fizikai jellemzők
Teljesítménydisszipáció pólusonként: 1,8 W
Mechanikai élettartam: 100000 ciklus
Elektromos élettartam: 100000 ciklus AC-3 esetén 415 V In terhelésnél, 100000 ciklus AC-3e esetén 415 V In terhelésnél
Névleges igénybevétel: Megszakítás nélküli az IEC 60947-4-1 szerint
Csatlakozások
Csatlakozók - terminálok: Erősáramú áramkör: csavaros csatlakozó terminál 2 kábel(ek) 1...6 mm² tömör, Erősáramú áramkör: csavaros csatlakozó terminál 2 kábel(ek) 1,5...6 mm² rugalmas kábelvég nélkül, Erősáramú áramkör: csavaros csatlakozó terminál 2 kábel(ek) 1...4 mm² rugalmas kábelvéggel
Meghúzási nyomaték: 1,7 N.m - csavaros csatlakozó terminálon
Szerelési tulajdonságok
Rögzítési mód: 35 mm szimmetrikus DIN sín: rápattintható, Panel: csavarozott (adapter lemezzel)
Szerelési helyzet: Vízszintes, Függőleges
Méretek
Szélesség: 45 mm
Magasság: 89 mm
Mélység: 78,5 mm
Környezeti feltételek
Szabványok: EN/IEC 60947-2, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 No 60947-4-1, IEC/EN 60335-2-40:Annex JJ
Terméktanúsítványok: CCC, UL, CSA, EAC, LROS (Lloyds register of shipping), BV, RINA, DNV-GL, UKCA, IECEE CB Scheme
IK védettségi fokozat: IK04
IP védettségi fokozat: IP20 az IEC 60529 szerint
Klimatikus ellenállás: megfelel az IACS E10 előírásnak
Környezeti levegő hőmérséklet üzemelés során: -20...60 °C
Környezeti levegő hőmérséklet tároláskor: -40...80 °C
Tűzállóság: 960 °C az IEC 60695-2-11 szerint
Mechanikai robusztusság: Ütésállóság: 30 Gn 11 ms-ig, Rezgésállóság: 5 Gn, 5...150 Hz
Üzemeltetési magasság: <= 2000 m
