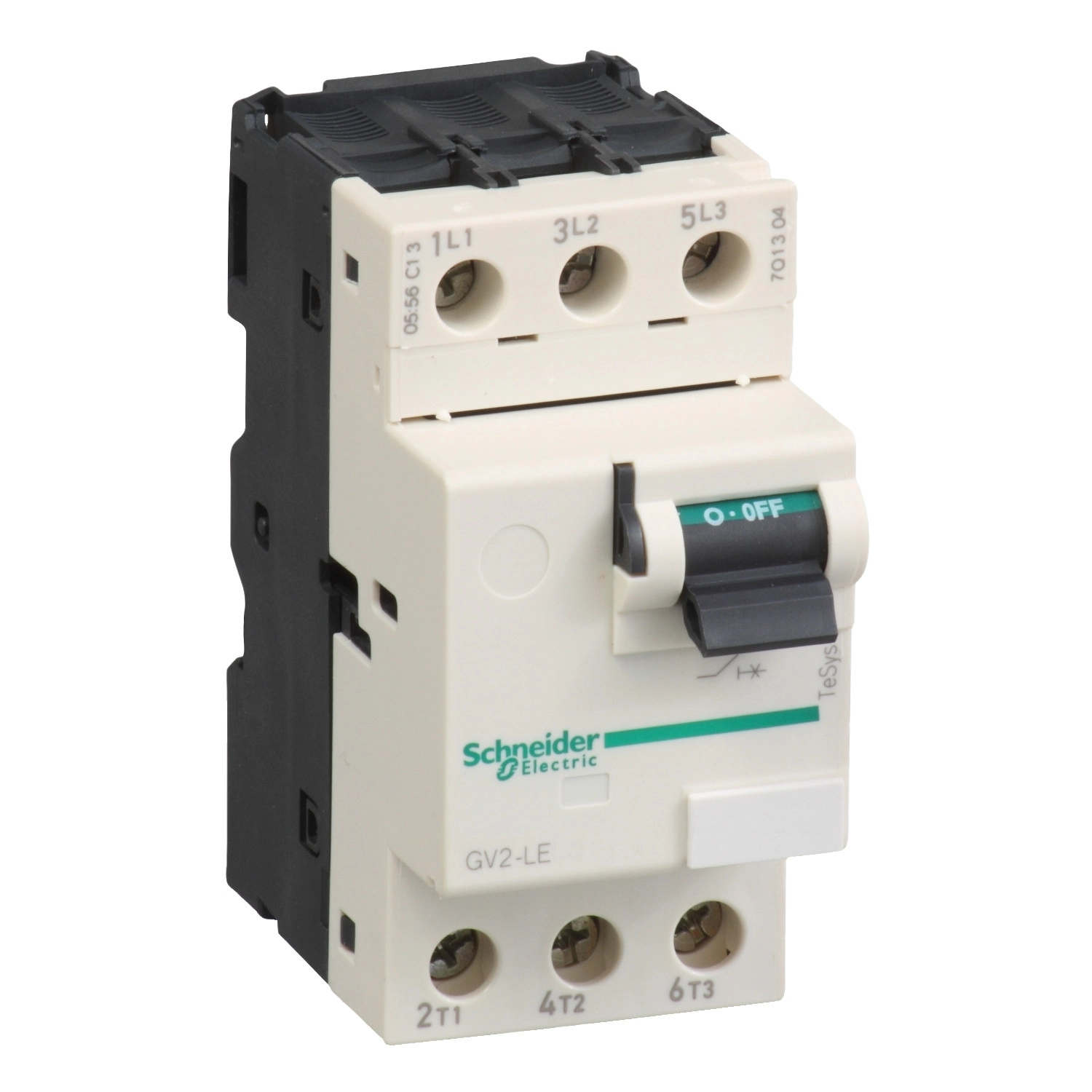

A Schneider Electric TeSys Deca GV2LE08 motorvédő kapcsoló a legmagasabb színvonalú motorvédelmi megoldást kínálja az ipari környezetben. Ez a kompakt kivitelű, 3 pólusú eszköz kifejezetten a 4A névleges áramerősségű motorok védelmére lett tervezve, így tökéletes választás kisebb teljesítményű alkalmazásokhoz, miközben maximális biztonságot nyújt.
A TeSys GV2LE08 a TeSys Deca termékcsalád része, amely a Schneider Electric kompakt motorvédelmi megoldásainak egyik legmegbízhatóbb szériája. A készülék mágneses kioldó technológiával rendelkezik, amely 74A-es mágneses kioldási árammal hatékonyan védi a motorokat a rövidzárlati áramoktól. Az eszköz alkalmazhatósága rendkívül sokoldalú: 1,5 kW teljesítményű motorokhoz 400/415V AC feszültségen, 1,5-2,2 kW-os motorokhoz 500V AC feszültségen, valamint akár 3 kW-os motorokhoz 690V AC hálózati feszültségen is kiválóan használható.
A GV2LE08 kiemelkedő rövidzárlati megszakítóképességgel büszkélkedhet: 100 kA-es Icu érték 230/240V, 400/415V, 440V és 500V AC hálózati feszültségen, amely biztosítja a legextrémebb rövidzárlati események során is a megfelelő védelmet. 690V AC feszültségen is megbízhatóan teljesít 3 kA-es Icu értékkel. Az IEC 60947-2 szabvány szerinti Ics besorolása 100% a 230/240V, 400/415V, 440V és 500V AC feszültségtartományokban, valamint 75% a 690V AC feszültségtartományban, ami kivételes üzembiztonságot garantál. A működtetés egyszerű kapcsolókaros (toggle) kialakítással történik, amely intuitív kezelést tesz lehetővé.
A motor védőkapcsoló további technikai jellemzői közé tartozik a 4A-es konvencionális szabad levegőn mért hőáram (Ith), a 690V AC névleges üzemi feszültség, valamint a 690V AC szigetelési feszültség, mindkettő az IEC 60947-2 szabványnak megfelelően. Az impulzus-állóképesség 6 kV az IEC 60947-2 szerint. A készülék alkalmas leválasztásra az IEC 60947-1 szabványnak megfelelően, a pólusonkénti teljesítményveszteség pedig mindössze 1,8W, ami energiahatékony működést biztosít. A GV2LE08 mechanikai tartóssága 100000 kapcsolási ciklus, elektromos tartóssága pedig ugyancsak 100000 ciklus az AC-3 és AC-3e kategóriában 415V-on, névleges áramerősségen. A készülék fokozatmentes működésű az IEC 60947-4-1 szerint, ami folyamatos védelmet biztosít a csatlakoztatott berendezéseknek.
Schneider Electric TeSys - GV2LE08 - Motorvédő kapcsoló 4A műszaki adatok
Alap tulajdonságok
Termékcsalád: TeSys Deca
Terméknév: TeSys GV2
Eszköz típusa: Motorvédő kapcsoló
Rövid név: GV2LE
Alkalmazás: Motorvédelem
Kioldó egység technológiája: Mágneses
Műszaki jellemzők
Pólusok: 3P
Hálózat típusa: AC
Felhasználási kategória: Category A (IEC 60947-2 szerint), AC-3 (IEC 60947-4-1 szerint), AC-3e (IEC 60947-4-1 szerint)
Hálózati frekvencia: 50/60 Hz (IEC 60947-2 szerint)
Motorteljesítmény:
- 1,5 kW (400/415 V AC 50/60 Hz)
- 1,5 kW (500 V AC 50/60 Hz)
- 2,2 kW (500 V AC 50/60 Hz)
- 3 kW (690 V AC 50/60 Hz)
Megszakítási jellemzők
Megszakítóképesség:
- 100 kA Icu (230/240 V AC 50/60 Hz, IEC 60947-2 szerint)
- 100 kA Icu (400/415 V AC 50/60 Hz, IEC 60947-2 szerint)
- 100 kA Icu (440 V AC 50/60 Hz, IEC 60947-2 szerint)
- 100 kA Icu (500 V AC 50/60 Hz, IEC 60947-2 szerint)
- 3 kA Icu (690 V AC 50/60 Hz, IEC 60947-2 szerint)
Névleges üzemi zárlati megszakítóképesség (Ics):
- 100% (230/240 V AC 50/60 Hz, IEC 60947-2 szerint)
- 100% (400/415 V AC 50/60 Hz, IEC 60947-2 szerint)
- 100% (440 V AC 50/60 Hz, IEC 60947-2 szerint)
- 100% (500 V AC 50/60 Hz, IEC 60947-2 szerint)
- 75% (690 V AC 50/60 Hz, IEC 60947-2 szerint)
Elektromos paraméterek
Vezérlési mód: Toggle (kapcsolókaros)
Névleges áram (In): 4 A
Mágneses kioldási áram: 74 A
Hagyományos szabad levegőn mérhető hőáram (Ith): 4 A (IEC 60947-2 szerint)
Névleges üzemi feszültség (Ue): 690 V AC 50/60 Hz (IEC 60947-2 szerint)
Névleges szigetelési feszültség (Ui): 690 V AC 50/60 Hz (IEC 60947-2 szerint)
Névleges lökőfeszültség-állóság (Uimp): 6 kV (IEC 60947-2 szerint)
Leválasztásra alkalmasság: Igen (IEC 60947-1 szerint)
Pólusonkénti teljesítményveszteség: 1,8 W
Tartóssági jellemzők
Mechanikai tartósság: 100000 ciklus
Elektromos tartósság:
- 100000 ciklus AC-3 esetén, 415 V, In
- 100000 ciklus AC-3e esetén, 415 V, In
Fizikai jellemzők
Csatlakozások - terminálok:
- Tápáramkör: csavaros szorítókapocs 2 kábel(ek) 1...6 mm² tömör
- Tápáramkör: csavaros szorítókapocs 2 kábel(ek) 1,5...6 mm² rugalmas kábelvég nélkül
- Tápáramkör: csavaros szorítókapocs 2 kábel(ek) 1...4 mm² rugalmas kábelvéggel
Meghúzási nyomaték: 1,7 N.m - csavaros szorítókapcson
Rögzítési mód:
- 35 mm szimmetrikus DIN sínre: bepattintható
- Panelre: csavarozható (adapterlemezzel)
Beépítési helyzet: Vízszintes, Függőleges
Méretek: Szélesség 45 mm, Magasság 89 mm, Mélység 78,5 mm
Környezeti jellemzők
IK védettségi fokozat: IK04
IP védettségi fokozat: IP20 (IEC 60529 szerint)
Tárolási környezeti hőmérséklet: -40...80 °C
Üzemi környezeti hőmérséklet: -20...60 °C
Mechanikai robusztusság: Ütések: 30 Gn 11 ms-ig, Rezgések: 5 Gn, 5...150 Hz
Üzemi tengerszint feletti magasság: <= 2000 m
Tűzállóság: 960 °C (IEC 60695-2-11 szerint)
