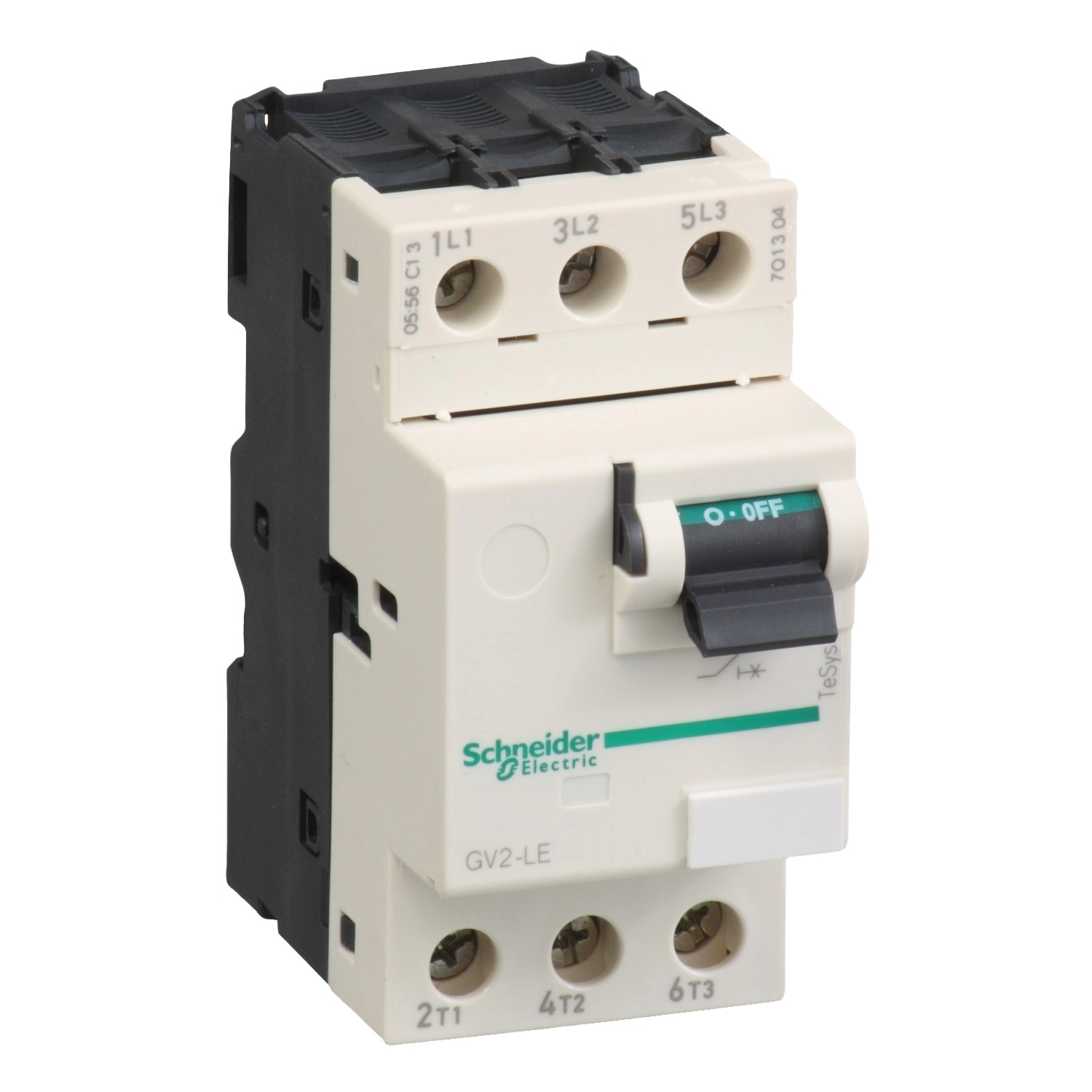

A Schneider Electric TeSys Deca sorozatának GV2LE07 típusú motorvédő megszakítója egy kompakt, megbízható megoldás a modern ipari alkalmazásokhoz. Ez a készülék a TeSys GV2 termékcsalád tagja, amely kifejezetten motorvédelmi célokra lett kifejlesztve.
A GV2LE07 egy háromfázisú (3P) motorvédő megszakító, amelyet mágneses kioldóval szereltek fel. A készülék névleges árama 2,5A, amely tökéletes választássá teszi kisebb teljesítményű motorok védelmére. A mágneses kioldási árama 39A, ami hatékony védelmet biztosít rövidzárlati események esetén. A megszakító működtetését billenőkapcsoló (toggle control) teszi lehetővé, a csatlakoztatást pedig csavaros kapcsok biztosítják, amelyek alkalmasak 2 kábel fogadására. A készülék különböző kábeltípusokkal kompatibilis: tömör vezetékeknél 1-6 mm², rugalmas vezetékeknél érvéghüvely nélkül 1,5-6 mm², míg érvéghüvelyes rugalmas vezetéknél 1-4 mm² keresztmetszetekhez alkalmas.
A GV2LE07 motorvédő megszakító különböző motorteljesítményekhez használható: 400/415V AC 50/60 Hz esetén 0,75 kW vagy 1,1 kW, 500V AC 50/60 Hz esetén 1,1 kW, illetve 690V AC 50/60 Hz esetén 1,5 kW motorokhoz. A készülék kiemelkedő megszakítóképességgel rendelkezik, amely 230/240V, 400/415V, 440V és 500V AC feszültségen 100 kA, míg 690V AC feszültségen 3 kA. Az üzemi megszakítóképessége (Ics) a névleges értékek 100%-a a legtöbb feszültségszinten, 690V AC esetén pedig 75%. Ez a készülék rendelkezik szigetelési (leválasztási) funkcióval is az IEC 60947-1 szabványnak megfelelően.
A TeSys GV2LE07 kiváló műszaki paraméterekkel rendelkezik: névleges üzemi feszültsége (Ue) 690V AC 50/60 Hz, névleges szigetelési feszültsége (Ui) szintén 690V AC 50/60 Hz, míg a névleges lökőfeszültség-állósága (Uimp) 6 kV az IEC 60947-2 szabvány szerint. A készülék pólusonkénti teljesítmény-disszipációja 1,8 W. Mind mechanikai, mind elektromos tartóssága figyelemreméltó: mindkettő 100.000 ciklus, az elektromos tartósság AC-3 és AC-3e kategóriákban egyaránt érvényes 415V feszültségnél.
A TeSys GV2LE07 szerelhetőség szempontjából is rugalmas: felszerelhető 35 mm-es szimmetrikus DIN sínre pattintással vagy panelre csavarozással (adapter lemezzel). A készülék vízszintesen és függőlegesen is felszerelhető. Méretei kompaktok: szélessége 45 mm, magassága 89 mm, mélysége 78,5 mm. A GV2LE07 sötétszürke színű, és számos nemzetközi tanúsítvánnyal rendelkezik, többek között CCC, UL, CSA, EAC, LROS, BV, RINA, DNV-GL, UKCA és IECEE CB Scheme minősítésekkel. Mechanikai robusztussága kiemelkedő: ellenáll 30 Gn 11 ms időtartamú ütéseknek és 5 Gn, 5-150 Hz tartományú rezgéseknek. Védettségi besorolása IP20 az IEC 60529 szerint, ütésállósága pedig IK04. A készülék -20...+60 °C környezeti hőmérséklet-tartományban üzemeltethető, tárolási hőmérséklet-tartománya pedig -40...+80 °C.
Schneider Electric TeSys - GV2LE07 - Motorvédő kapcsoló 2,5A műszaki adatok
Általános jellemzők
Termékcsalád: TeSys Deca
Terméknév: TeSys GV2
Termék típusa: Motorvédő megszakító
Készülék rövid neve: GV2LE
Alkalmazás: Motorvédelem
Kioldóegység technológiája: Mágneses
Műszaki specifikációk
Pólusok leírása: 3P
Hálózat típusa: AC
Felhasználási kategória: A kategória az IEC 60947-2 szerint, AC-3 az IEC 60947-4-1 szerint, AC-3e az IEC 60947-4-1 szerint
Hálózati frekvencia: 50/60 Hz az IEC 60947-2 szerint
Motor teljesítmény: 0,75 kW 400/415 V AC 50/60 Hz esetén, 1,1 kW 400/415 V AC 50/60 Hz esetén, 1,1 kW 500 V AC 50/60 Hz esetén, 1,5 kW 690 V AC 50/60 Hz esetén
Megszakító képességek
Megszakítóképesség: 100 kA Icu 230/240 V AC 50/60 Hz esetén az IEC 60947-2 szerint, 100 kA Icu 400/415 V AC 50/60 Hz esetén az IEC 60947-2 szerint, 100 kA Icu 440 V AC 50/60 Hz esetén az IEC 60947-2 szerint, 100 kA Icu 500 V AC 50/60 Hz esetén az IEC 60947-2 szerint, 3 kA Icu 690 V AC 50/60 Hz esetén az IEC 60947-2 szerint
Üzemi rövidzárlati megszakítóképesség: 100% 230/240 V AC 50/60 Hz esetén az IEC 60947-2 szerint, 100% 400/415 V AC 50/60 Hz esetén az IEC 60947-2 szerint, 100% 440 V AC 50/60 Hz esetén az IEC 60947-2 szerint, 100% 500 V AC 50/60 Hz esetén az IEC 60947-2 szerint, 75% 690 V AC 50/60 Hz esetén az IEC 60947-2 szerint
Elektromos paraméterek
Névleges áram: 2,5 A
Mágneses kioldási áram: 39 A
Konvencionális termikus áram: 2,5 A az IEC 60947-2 szerint
Névleges üzemi feszültség: 690 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges szigetelési feszültség: 690 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-2 szerint
Leválasztási alkalmasság: Igen, az IEC 60947-1 szerint
Teljesítmény disszipáció pólusonként: 1,8 W
Mechanikai jellemzők
Vezérlés típusa: Billenőkapcsoló
Mechanikai élettartam: 100000 ciklus
Elektromos élettartam: 100000 ciklus AC-3 esetén 415 V In, 100000 ciklus AC-3e esetén 415 V In
Névleges üzemmód: Megszakítás nélküli az IEC 60947-4-1 szerint
Csatlakozások
Csatlakozók: Erősáramú áramkör: csavaros szorítókapocs 2 kábel(ek) 1...6 mm² tömör, Erősáramú áramkör: csavaros szorítókapocs 2 kábel(ek) 1,5...6 mm² rugalmas kábelvég nélkül, Erősáramú áramkör: csavaros szorítókapocs 2 kábel(ek) 1...4 mm² rugalmas kábelvéggel
Meghúzási nyomaték: 1,7 N.m - csavaros szorítókapcson
Felszerelés
Rögzítési mód: 35 mm szimmetrikus DIN sín: rápattintással, Panel: csavarozással (adapter lemezzel)
Szerelési helyzet: Vízszintes, Függőleges
Méretek
Szélesség: 45 mm
Magasság: 89 mm
Mélység: 78,5 mm
Környezeti feltételek
IP védettségi fokozat: IP20 az IEC 60529 szerint
IK ütésállósági fokozat: IK04
Klimatikus kitartás: megfelel az IACS E10
Tárolási környezeti hőmérséklet: -40...80 °C
Tűzállóság: 960 °C az IEC 60695-2-11 szerint
Működési környezeti hőmérséklet: -20...60 °C
Mechanikai robusztusság: Ütések: 30 Gn 11 ms-ig, Rezgések: 5 Gn, 5...150 Hz
Üzemeltetési magasság: <= 2000 m
