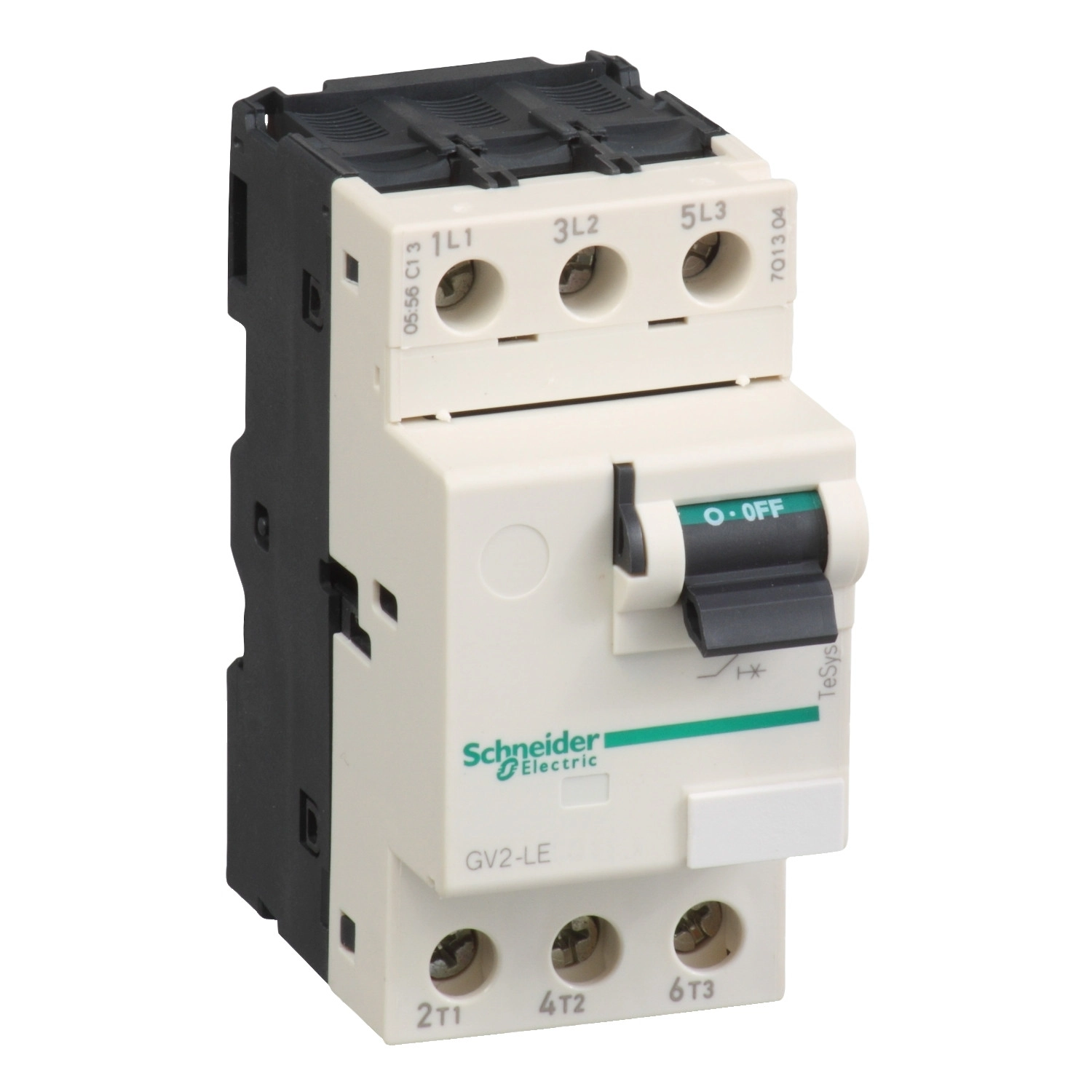

A Schneider Electric TeSys Deca termékcsaládjába tartozó GV2LE06 típusú motorvédő kapcsoló egy kiváló minőségű, ipari alkalmazásokra tervezett 3 pólusú védelmi eszköz, amely elsősorban 1,6 A névleges áramerősségű motorok védelmére szolgál. A termék a TeSys GV2 sorozat része, amely világszerte elismert megbízhatóságáról és robosztus kialakításáról.
A GV2LE06 motorvédő kapcsoló mágneses kioldó technológiával rendelkezik, amely rendkívül gyors reakcióidőt biztosít rövidzárlat esetén. A készülék mágneses kioldási árama 26,2 A, ami kiváló védelmet nyújt túláram ellen. A kapcsoló működtetése karos (toggle) kivitelű, ami egyszerű és gyors be- és kikapcsolást tesz lehetővé. A termék csatlakoztatása csavaros sorkapcsokkal történik, amely 2 kábel bekötését teszi lehetővé. A sorkapcsok alkalmasak 1-6 mm² tömör, 1,5-6 mm² sodrott (érvéghüvely nélküli) vagy 1-4 mm² sodrott (érvéghüvelyes) vezetékek fogadására, 1,7 Nm meghúzási nyomaték mellett.
A GV2LE06 kiemelkedő teljesítményjellemzőkkel rendelkezik. Megszakítóképessége 100 kA 230/240 V AC, 400/415 V AC, 440 V AC, 500 V AC és 690 V AC hálózati feszültség esetén is (50/60 Hz, IEC 60947-2 szabvány szerint). Névleges üzemi feszültsége (Ue) 690 V AC, névleges szigetelési feszültsége (Ui) szintén 690 V AC, míg névleges lökőfeszültsége (Uimp) 6 kV. A motorvédő alkalmazási kategóriái: "A" kategória az IEC 60947-2 szerint, valamint AC-3 és AC-3e az IEC 60947-4-1 szabvány szerint. A készülék leválasztásra is alkalmas az IEC 60947-1 szabvány alapján. Motortípus szerint 0,55 kW teljesítményű motorok védelmére használható 400/415 V AC és 500 V AC esetén, illetve 0,75 kW teljesítményű motorokhoz 500 V AC mellett, valamint 1,1 kW teljesítményű motorokhoz 690 V AC feszültségen. A pólusonkénti teljesítményveszteség 1,8 W.
A GV2LE06 több féle szerelési móddal telepíthető: 35 mm-es DIN sínre pattintható, vagy adapterlap (GV2 AF02) segítségével panelre csavarozható. A készülék horizontális és vertikális helyzetben is felszerelhető. Méreteit tekintve 45 mm széles, 89 mm magas és 78,5 mm mély. Mechanikai tartóssága 100.000 ciklus, elektromos élettartama pedig szintén 100.000 kapcsolási ciklus AC-3 és AC-3e kategóriában 415 V-on, a névleges áramerősség mellett. Védettsége IP20, ütésállósága IK04 fokozatú. A motorvédő kapcsoló sötétszürke színű, és -20°C és +60°C közötti környezeti hőmérsékleten üzemeltethető, míg tárolása -40°C és +80°C között megengedett. Mechanikai ellenállóképessége kiváló: 11 ms-ig 30 G ütésnek, valamint 5-150 Hz tartományban 5 G rezgésnek is ellenáll. A termék maximális telepítési magassága tengerszint felett 2000 méter.
Schneider Electric TeSys - GV2LE06 - Motorvédő kapcsoló műszaki adatok
Főbb jellemzők
Termékcsalád: TeSys Deca
Terméknév: TeSys GV2
Terméktípus: Motorvédő kapcsoló
Eszköz rövidneve: GV2LE
Alkalmazás: Motorvédelem
Kioldó technológia: Mágneses
Műszaki specifikációk
Pólusok: 3P
Hálózat típusa: AC
Felhasználási kategória: Kategória A az IEC 60947-2 szerint, AC-3 és AC-3e az IEC 60947-4-1 szerint
Hálózati frekvencia: 50/60 Hz az IEC 60947-2 szerint
Motorteljesítmény: 0,55 kW 400/415 V AC 50/60 Hz mellett, 0,55 kW 500 V AC 50/60 Hz mellett, 0,75 kW 500 V AC 50/60 Hz mellett, 1,1 kW 690 V AC 50/60 Hz mellett
Megszakítóképesség: 100 kA Icu 230/240 V, 400/415 V, 440 V, 500 V és 690 V AC 50/60 Hz esetén az IEC 60947-2 szerint
Névleges üzemi zárlati megszakítóképesség [Ics]: 100% minden feszültségszinten
Működtetés módja: Karos (toggle)
Névleges áram [In]: 1,6 A
Mágneses kioldási áram: 26,2 A
Konvencionális szabad levegőn mért hőáram [Ith]: 1,6 A az IEC 60947-2 szerint
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges szigetelési feszültség [Ui]: 690 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges lökőfeszültség [Uimp]: 6 kV az IEC 60947-2 szerint
Leválasztásra alkalmas: Igen, az IEC 60947-1 szerint
Pólusonkénti teljesítményveszteség: 1,8 W
Mechanikai és szerelési jellemzők
Mechanikai tartósság: 100000 ciklus
Elektromos tartósság: 100000 ciklus AC-3 és AC-3e esetén 415 V In mellett
Névleges üzemciklus: Megszakítás nélküli, az IEC 60947-4-1 szerint
Csatlakozások: Erősáramú kör: csavaros sorkapocs, 2 kábel(es) 1...6 mm² tömör, 1,5...6 mm² sodrott érvéghüvely nélkül, 1...4 mm² sodrott érvéghüvellyel
Meghúzási nyomaték: 1,7 Nm a csavaros sorkapcson
Rögzítési mód: 35 mm-es szimmetrikus DIN sínre pattintható, panelre csavarozható (adapterlap segítségével)
Szerelési pozíció: Horizontális vagy vertikális
Méretek: Szélesség: 45 mm, Magasság: 89 mm, Mélység: 78,5 mm
Környezeti feltételek
Szabványok: EN/IEC 60947-2, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 No 60947-4-1, IEC/EN 60335-2-40:Annex JJ
Tanúsítványok: CCC, UL, CSA, EAC, LROS, BV, RINA, DNV-GL, UKCA, IECEE CB Scheme
IK fokozat: IK04
IP védettség: IP20 az IEC 60529 szerint
Környezeti hőmérséklet működés közben: -20...60 °C
Környezeti hőmérséklet tároláskor: -40...80 °C
Tűzállóság: 960 °C az IEC 60695-2-11 szerint
Mechanikai robusztusság: Ütésállóság: 30 Gn 11 ms-ig, Rezgésállóság: 5 Gn, 5...150 Hz
Üzemeltetési magasság: <= 2000 m
