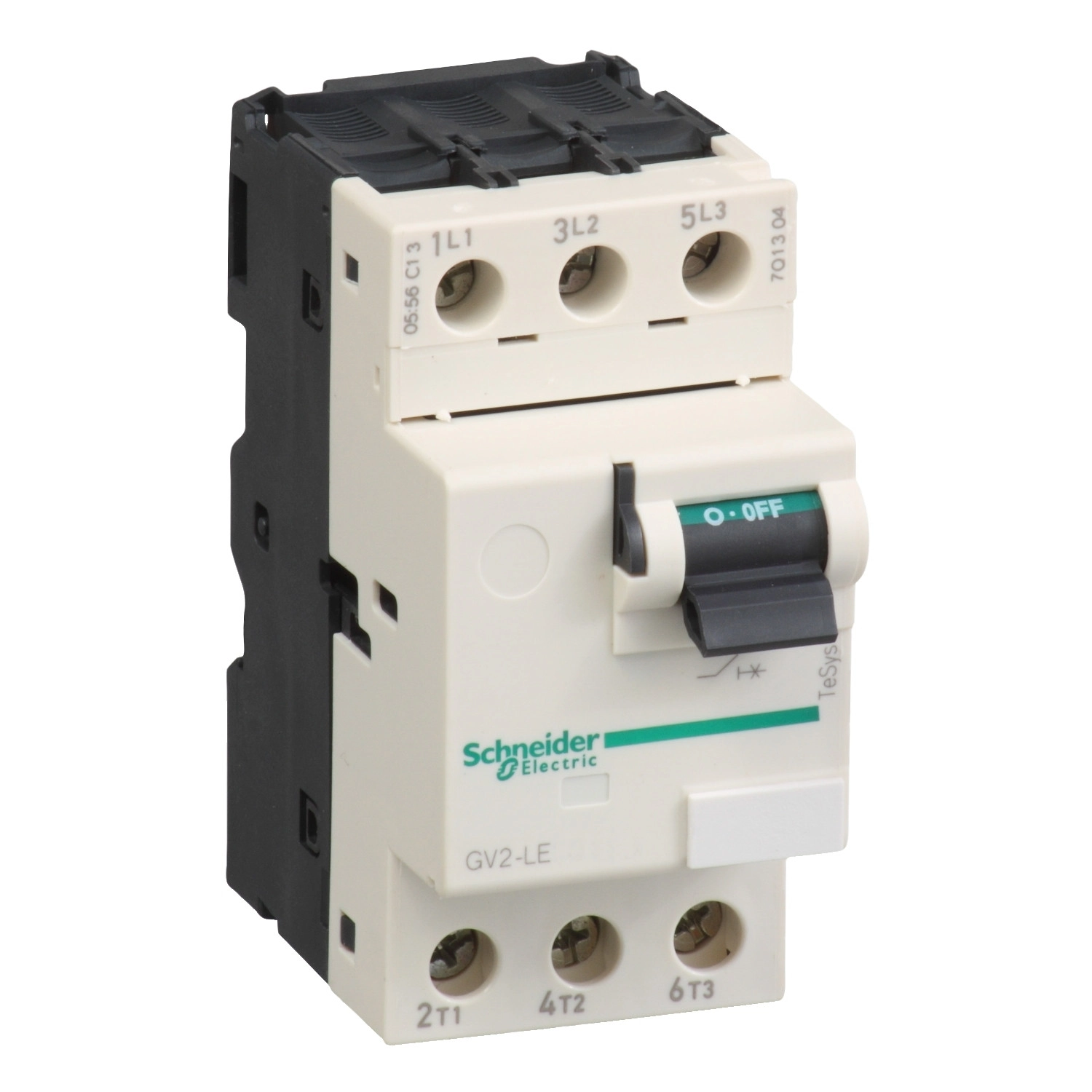

A Schneider Electric TeSys Deca sorozatú GV2LE05 motorvédő kapcsoló egy professzionális, ipari kivitelű eszköz, amely hatékony megoldást kínál kisebb teljesítményű motorok védelmére. Ez a kompakt kialakítású, 3 pólusú védelmi eszköz ideális választás olyan alkalmazásokhoz, ahol a megbízható motorvédelem elengedhetetlen, miközben a helytakarékosság is fontos szempont.
A GV2LE05 motorvédő kapcsoló mágneses kioldású védelemmel rendelkezik, névleges árama 1A, mágneses kioldási árama pedig 15,1A. Az eszköz toggle (karos) kezelőszervvel és csavaros sorkapcsokkal van ellátva, ami egyszerű és biztonságos bekötést tesz lehetővé. A TeSys GV2LE05 kompatibilis a TeSys termékcsalád egyéb elemeivel, így könnyen integrálható a meglévő rendszerekbe vagy használható önálló védelmi eszközként.
Műszaki paraméterei lenyűgözőek: 100 kA megszakítóképességgel rendelkezik 230/240V, 400/415V, 440V, 500V és 690V AC 50/60 Hz feszültségen az IEC 60947-2 szabvány szerint. A készülék alkalmazási kategóriája A az IEC 60947-2, valamint AC-3 és AC-3e az IEC 60947-4-1 szabvány szerint. A GV2LE05 névleges szigetelési feszültsége 690V AC 50/60 Hz, míg a névleges lökőfeszültsége 6 kV. Az eszköz 100%-os névleges üzemi zárlati megszakítóképességgel (Ics) rendelkezik minden szabványos feszültségszinten, ami kiemelkedő biztonságot és megbízhatóságot garantál.
A Schneider Electric GV2LE05 motorvédő kapcsoló a következő motorteljesítményekhez alkalmazható: 0,25 kW és 0,37 kW 400/415V AC 50/60 Hz feszültségen, 0,37 kW 500V AC 50/60 Hz-en, valamint 0,55 kW és 0,75 kW 690V AC 50/60 Hz-en. A készülék mechanikai és elektromos élettartama egyaránt 100 000 ciklus, ami hosszútávú, megbízható működést biztosít. A GV2LE05 pólusonkénti teljesítményvesztesége mindössze 1,8W, ami energiahatékony működést tesz lehetővé. Az eszköz megfelel a legszigorúbb nemzetközi szabványoknak, többek között az EN/IEC 60947-2, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 No 60947-4-1 és IEC/EN 60335-2-40:Annex JJ előírásainak, és számos nemzetközi tanúsítvánnyal rendelkezik, beleértve a CCC, UL, CSA, EAC, LROS, BV, RINA, DNV-GL, UKCA és IECEE CB tanúsítványokat.
TeSys GV2LE05 motorvédő kapcsoló műszaki adatok
Fő jellemzők
Terméktípus: Motorvédő kapcsoló
Termékcsalád: TeSys Deca
Terméknév: TeSys GV2
Rövid terméknév: GV2LE
Alkalmazás: Motorvédelem
Kioldóegység technológia: Mágneses
Műszaki adatok
Pólusok leírása: 3P
Hálózat típusa: AC
Felhasználási kategória: Category A (IEC 60947-2), AC-3 (IEC 60947-4-1), AC-3e (IEC 60947-4-1)
Hálózati frekvencia: 50/60 Hz
Névleges áram: 1 A
Mágneses kioldási áram: 15,1 A
Konvencionális termikus áram: 1 A
Motorteljesítmény kW:
- 0,25 kW - 400/415 V AC 50/60 Hz
- 0,37 kW - 400/415 V AC 50/60 Hz
- 0,37 kW - 500 V AC 50/60 Hz
- 0,55 kW - 690 V AC 50/60 Hz
- 0,75 kW - 690 V AC 50/60 Hz
Megszakítóképesség
Zárlati megszakítóképesség: 100 kA Icu minden feszültségszinten (230/240V, 400/415V, 440V, 500V és 690V AC)
Névleges üzemi zárlati megszakítóképesség: 100%
Villamos jellemzők
Névleges üzemi feszültség: 690 V AC 50/60 Hz
Névleges szigetelési feszültség: 690 V AC 50/60 Hz
Névleges lökőfeszültség: 6 kV
Leválasztásra alkalmasság: Igen (IEC 60947-1)
Teljesítményveszteség pólusonként: 1,8 W
Mechanikai jellemzők
Vezérlési mód: Toggle
Mechanikai élettartam: 100000 ciklus
Elektromos élettartam: 100000 ciklus AC-3 és AC-3e esetén 415V-on
Névleges üzemmód: Megszakítás nélküli (IEC 60947-4-1)
Csatlakozások
Teljesítmény áramkör: csavaros sorkapocs, 2 kábel(ek) 1…6 mm² tömör, 1,5…6 mm² flexibilis kábelvég nélkül, 1…4 mm² flexibilis kábelvéggel
Meghúzási nyomaték: 1,7 Nm
Méretek és szerelés
Rögzítési mód: 35 mm szimmetrikus DIN-sínre pattintva vagy panelra csavarozva (adapterlappal)
Szerelési pozíció: Vízszintes vagy függőleges
Szélesség: 45 mm
Magasság: 89 mm
Mélység: 78,5 mm
Környezeti jellemzők
IP védettségi fokozat: IP20
IK védettségi fokozat: IK04
Üzemi környezeti hőmérséklet: -20…60 °C
Tárolási hőmérséklet: -40…80 °C
Tűzállóság: 960 °C
Mechanikai robusztusság: Ütés: 30 Gn 11 ms-ig, Rezgés: 5 Gn, 5...150 Hz
Üzemi magasság: <= 2000 m
Szabványok és tanúsítványok
Szabványok: EN/IEC 60947-2, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 No 60947-4-1, IEC/EN 60335-2-40:Annex JJ
Tanúsítványok: CCC, UL, CSA, EAC, LROS, BV, RINA, DNV-GL, UKCA, IECEE CB Scheme
