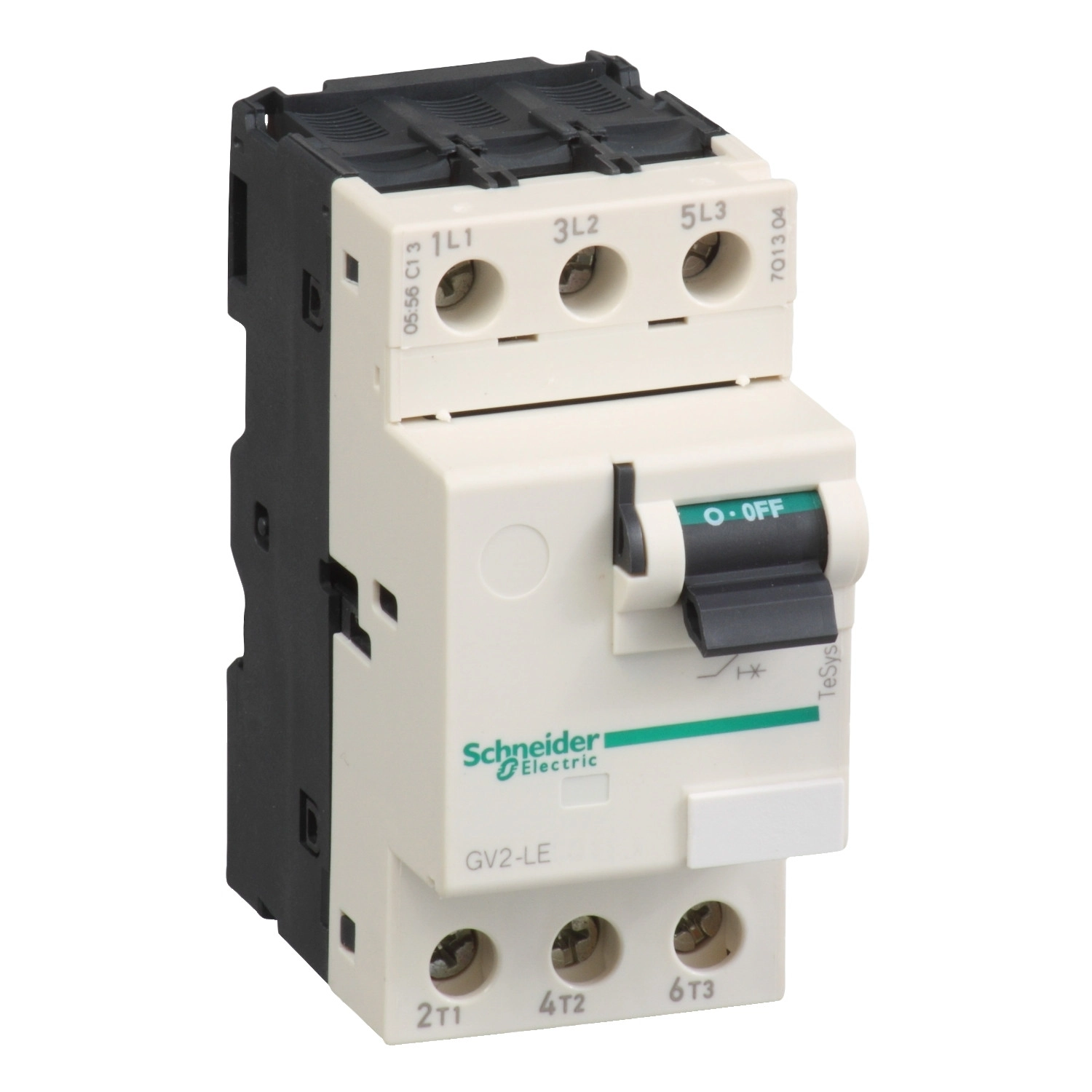

A Schneider Electric TeSys Deca termékcsalád GV2LE04 típusú motorvédő kapcsolója egy kompakt és nagy teljesítményű megoldást kínál a kisméretű motorok védelmére. Ez a 3-pólusú, 0,63A névleges áramerősségű készülék mágneskapcsolóval rendelkezik és billenőkapcsolós működtetésű, csavaros csatlakozó kapcsokkal.
A GV2LE04 kiemelkedő tulajdonsága a rendkívül magas, 100 kA-es zárlati megszakítóképesség, amely 230/240V, 400/415V, 440V, 500V és 690V AC hálózatokon egyaránt biztosított 50/60 Hz frekvenciatartományban. Ez a kiemelkedő érték különösen fontos olyan alkalmazásoknál, ahol esetleges rövidzárlati állapotok fordulhatnak elő, és a berendezés védelme kiemelt prioritás. A készülék névleges üzemi feszültsége 690V AC, szigetelési feszültsége szintén 690V AC, míg a lökőfeszültség-állósága 6 kV az IEC 60947-2 szabvány szerint.
A TeSys GV2LE04 motorvédő kapcsoló mágnesesen kioldó egységgel van felszerelve, amely 9,3A áramerősségnél aktiválódik. Ez a védelmi funkció különösen hasznos kis teljesítményű motorok esetén, ahol a névleges áram 0,63A. A készülék motorkategória-besorolását tekintve alkalmas 0,12 kW és 0,18 kW teljesítményű motorokhoz 400/415V AC hálózaton, valamint 0,37 kW motorokhoz 690V AC hálózaton. Felhasználási kategóriáit tekintve megfelel az IEC 60947-2 szerinti A kategóriának, valamint az IEC 60947-4-1 szerinti AC-3 és AC-3e kategóriáknak, amely alkalmassá teszi kalickás forgórészű motorok indítására és megállítására.
A GV2LE04 kiemelkedő mechanikai és elektromos élettartammal rendelkezik, 100.000 kapcsolási ciklust biztosít, ami hosszú távú, megbízható működést garantál ipari környezetben is. A beépítési lehetőségek rugalmassága szintén előnyös tulajdonsága: szerelhető 35 mm-es DIN sínre vagy panelre (adapter lemezzel). Méreteiben kompakt, 45 mm szélességű, 89 mm magasságú és 78,5 mm mélységű, ami elősegíti a helytakarékos beépítést kapcsolószekrényekbe.
A TeSys GV2LE04 motorvédő egyedülálló módon számos környezeti feltételnek is ellenáll: -20°C és +60°C közötti üzemi hőmérséklet-tartományban működtethető, ellenáll a mechanikai igénybevételeknek (30 Gn, 11 ms ütésállóság és 5 Gn, 5-150 Hz rezgésállóság), valamint IP20 védettségű az IEC 60529 szabvány szerint. A készülék megfelel számos nemzetközi szabványnak és rendelkezik többek között CCC, UL, CSA, EAC, BV, RINA, DNV-GL és egyéb tanúsításokkal, ami alkalmassá teszi globális felhasználásra különböző iparági alkalmazásokban.
Schneider Electric TeSys - GV2LE04 - Motorvédő kapcsoló 0,63A műszaki adatok
Termék fő jellemzői
Sorozat: TeSys Deca
Terméknév: TeSys GV2
Termék típusa: Motorvédő kapcsoló
Eszköz rövid neve: GV2LE
Alkalmazás: Motorvédelem
Kioldóegység technológiája: Mágneses
Műszaki specifikációk
Pólusok száma: 3P
Hálózat típusa: AC
Felhasználási kategória: A kategória az IEC 60947-2 szerint, AC-3 és AC-3e az IEC 60947-4-1 szerint
Hálózati frekvencia: 50/60 Hz az IEC 60947-2 szerint
Motorteljesítmény: 0,12 kW 400/415 V AC 50/60 Hz, 0,18 kW 400/415 V AC 50/60 Hz, 0,37 kW 690 V AC 50/60 Hz
Zárlati megszakítóképesség: 100 kA Icu 230/240 V AC, 400/415 V AC, 440 V AC, 500 V AC és 690 V AC esetén 50/60 Hz frekvencián az IEC 60947-2 szerint
Névleges üzemi zárlati megszakítóképesség [Ics]: 100% az összes feszültségtartományban
Vezérlés típusa: Billenőkapcsoló
Névleges áram [In]: 0,63 A
Mágneses kioldóáram: 9,3 A
Konvencionális szabad levegő termikus áram [Ith]: 0,63 A az IEC 60947-2 szerint
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges szigetelési feszültség [Ui]: 690 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az IEC 60947-2 szerint
Leválaszthatóság: Igen, az IEC 60947-1 szerint
Pólusonkénti teljesítményveszteség: 1,8 W
Mechanikai élettartam: 100000 ciklus
Elektromos élettartam: 100000 ciklus AC-3 esetén 415 V In, 100000 ciklus AC-3e esetén 415 V In
Fizikai jellemzők
Csatlakozás - kapcsok: Áramkör: csavaros kapcsok 2 kábel(ek) 1...6 mm² tömör, 1,5...6 mm² rugalmas kábelvég nélkül, 1...4 mm² rugalmas kábelvéggel
Meghúzási nyomaték: 1,7 N.m a csavaros kapcsoknál
Rögzítési mód: 35 mm szimmetrikus DIN sínre csíptethető, panelre csavarozható (adapter lemezzel)
Beépítési helyzet: Vízszintes vagy függőleges
Szélesség: 45 mm
Magasság: 89 mm
Mélység: 78,5 mm
Környezeti jellemzők
Szabványok: EN/IEC 60947-2, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 No 60947-4-1, IEC/EN 60335-2-40:Annex JJ
Terméktanúsítványok: CCC, UL, CSA, EAC, LROS, BV, RINA, DNV-GL, UKCA, IECEE CB Scheme
IK védettségi fokozat: IK04
IP védettségi fokozat: IP20 az IEC 60529 szerint
Klímaviszonyok: IACS E10 szerinti
Üzemi környezeti hőmérséklet: -20...60 °C
Tárolási környezeti hőmérséklet: -40...80 °C
Tűzállóság: 960 °C az IEC 60695-2-11 szerint
Mechanikai robusztusság: Ütés: 30 Gn 11 ms-ig, rezgés: 5 Gn, 5...150 Hz
Üzemi tengerszint feletti magasság: <= 2000 m
