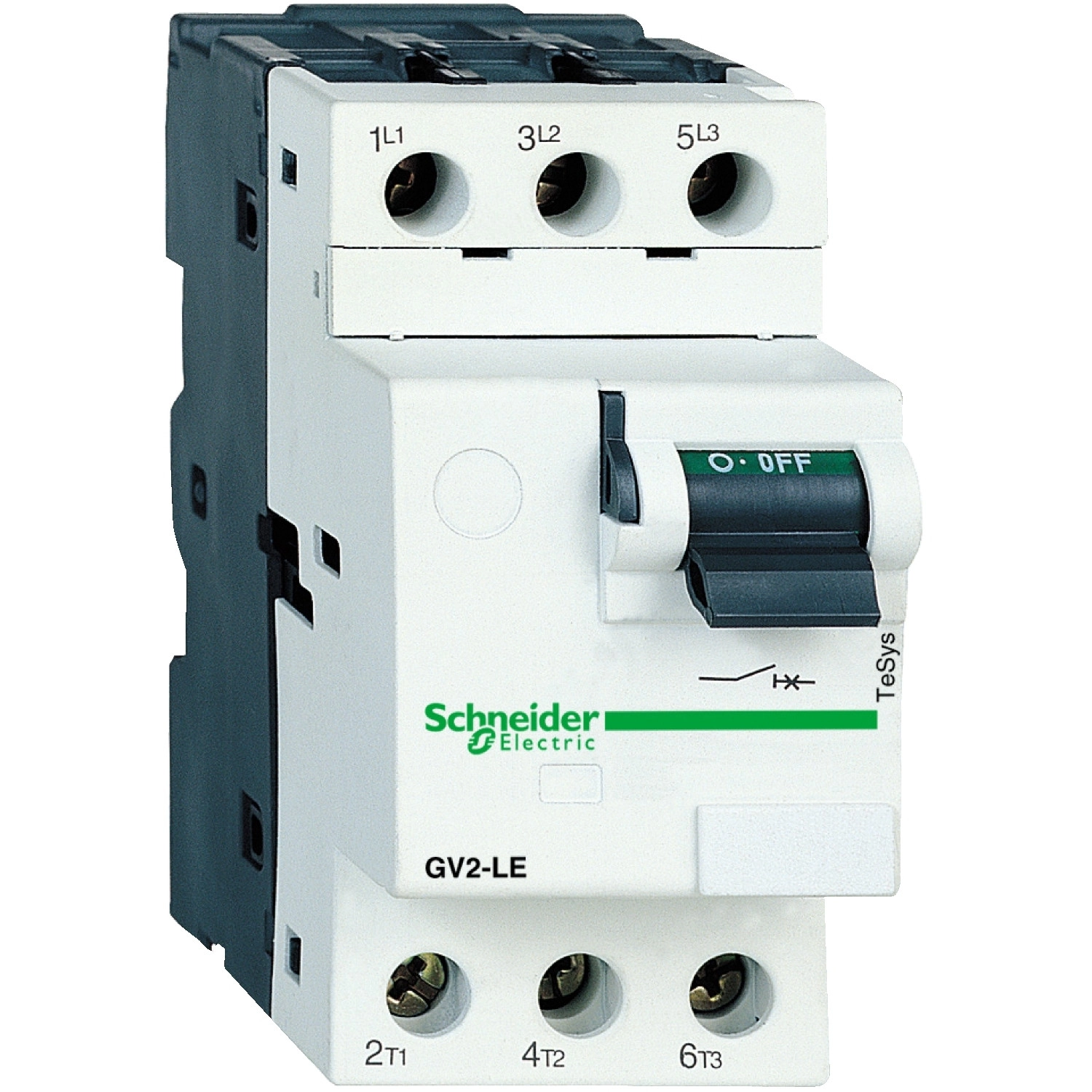

A Schneider Electric TeSys Deca termékcsaládjához tartozó GV2LE03 motorvédő kapcsoló a kisfeszültségű villamos rendszerek hatékony és megbízható védelmi eszköze. Ez a prémium kategóriás védelmi készülék kifejezetten kisebb teljesítményű motorok védelmére lett kifejlesztve, és a TeSys GV2 sorozat részeként a Schneider Electric ipari vezérlési termékpalettájának egyik meghatározó eleme.
A GV2LE03 egy kompakt kialakítású, mágneses kioldó technológiával rendelkező 3-pólusú motorvédő kapcsoló, amely 0,4 A névleges áramerősségre van méretezve. A készülék elsődleges feladata a motor túláram elleni védelme, amit a beépített mágneses kioldó biztosít. A mágneses kioldási áram értéke 5,8 A, ami megfelelő védelmet nyújt rövidzárlati események során. A motorvédelem mellett a kapcsoló szigetelési funkciót is betölt, megfelelve az IEC 60947-1 szabvány vonatkozó követelményeinek.
A műszaki paramétereket tekintve a GV2LE03 imponáló teljesítményt nyújt. A motorvédő szakítóképessége kiemelkedő: 100 kA Icu értékkel rendelkezik 230/240 V AC, 400/415 V AC, 440 V AC, 500 V AC és 690 V AC feszültségszinteken egyaránt, 50/60 Hz frekvencián. Az üzemi szakítóképesség [Ics] a névleges érték 100%-a, ami kiváló rövidzárlati teljesítményt biztosít. A névleges szigetelési feszültség [Ui] és üzemi feszültség [Ue] egyaránt 690 V AC 50/60 Hz, míg a lökőfeszültség-állóság [Uimp] 6 kV az IEC 60947-2 szabvány szerint. Ezek a paraméterek garantálják a készülék stabil működését különböző ipari környezetekben és terhelési feltételek mellett.
A GV2LE03 motorvédő kapcsoló olyan kisebb motorokhoz ideális, amelyek teljesítménye 0,09 kW vagy 0,06 kW 400/415 V AC 50/60 Hz táphálózatnál. Felhasználási kategóriája A kategória az IEC 60947-2 szerint, valamint AC-3 és AC-3e az IEC 60947-4-1 szabványnak megfelelően, ami mutatja sokoldalú alkalmazhatóságát különböző ipari környezetekben. A kapcsoló kezelése karral (toggle) történik, ami egyszerű és intuitív működtetést tesz lehetővé. A csavaros kapcsokkal történő bekötés biztonságos és stabil csatlakozást garantál, a kapcsok 1-6 mm² tömör, 1,5-6 mm² rugalmas (érvéghüvely nélküli), illetve 1-4 mm² rugalmas (érvéghüvelyes) vezetékek fogadására alkalmasak. A meghúzási nyomaték a csavaros kapocsnál 1,7 Nm.
A GV2LE03 kiemelkedő mechanikai és villamos tartóssággal rendelkezik - mindkét esetben 100.000 kapcsolási ciklust garantál. Rögzítése többféle módon történhet: 35 mm-es szimmetrikus DIN sínre pattintással vagy panelre csavarozással (adapter lemezzel). A készülék telepíthető mind vízszintes, mind függőleges helyzetben. A kompakt méretek (szélesség: 45 mm, magasság: 89 mm, mélység: 78,5 mm) lehetővé teszik a helytakarékos beépítést elosztószekrényekbe vagy vezérlőpanelekre. A környezeti műszaki adatok terén a GV2LE03 -20...60 °C közötti üzemi hőmérsékleten használható, tárolási hőmérséklete -40...80 °C. Az IP20 védettségi fokozat megfelelő védelmet biztosít, míg az ütésállósága IK04 besorolású. A mechanikai robusztusságot a 30 Gn / 11 ms ütésállóság és az 5 Gn, 5...150 Hz rezgésállóság mutatja. A készülék maximum 2000 méter tengerszint feletti magasságban használható.
Schneider Electric TeSys - GV2LE03 - Motorvédő kapcsoló 0,4A műszaki adatok
Termék jellemzők
Termékcsalád: TeSys Deca
Terméknév: TeSys GV2
Termék vagy komponens típusa: Motorvédő kapcsoló
Eszköz rövidnév: GV2LE
Eszköz alkalmazás: Motorvédelem
Kioldóegység technológia: Mágneses
Műszaki jellemzők
Pólusok leírása: 3P
Hálózat típusa: AC
Felhasználási kategória: A kategória az IEC 60947-2 szerint, AC-3 az IEC 60947-4-1 szerint, AC-3e az IEC 60947-4-1 szerint
Hálózati frekvencia: 50/60 Hz az IEC 60947-2 szerint
Motor teljesítmény kW: 0,09 kW 400/415 V AC 50/60 Hz esetén, 0,06 kW 400/415 V AC 50/60 Hz esetén
Szakítóképesség: 100 kA Icu 230/240 V AC 50/60 Hz esetén az IEC 60947-2 szerint, 100 kA Icu 400/415 V AC 50/60 Hz esetén az IEC 60947-2 szerint, 100 kA Icu 440 V AC 50/60 Hz esetén az IEC 60947-2 szerint, 100 kA Icu 500 V AC 50/60 Hz esetén az IEC 60947-2 szerint, 100 kA Icu 690 V AC 50/60 Hz esetén az IEC 60947-2 szerint
Üzemi szakítóképesség [Ics]: 100% 230/240 V AC 50/60 Hz esetén az IEC 60947-2 szerint, 100% 400/415 V AC 50/60 Hz esetén az IEC 60947-2 szerint, 100% 440 V AC 50/60 Hz esetén az IEC 60947-2 szerint, 100% 500 V AC 50/60 Hz esetén az IEC 60947-2 szerint, 100% 690 V AC 50/60 Hz esetén az IEC 60947-2 szerint
Vezérlés típusa: Karos
Névleges áram [In]: 0,4 A
Mágneses kioldási áram: 5,8 A
Konvencionális szabad levegőn mérhető termikus áram [Ith]: 0,4 A az IEC 60947-2 szerint
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges szigetelési feszültség [Ui]: 690 V AC 50/60 Hz az IEC 60947-2 szerint
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az IEC 60947-2 szerint
Szigetelésre való alkalmasság: Igen az IEC 60947-1 szerint
Teljesítményveszteség pólusonként: 1,8 W
Mechanikai tartósság: 100000 ciklus
Villamos tartósság: 100000 ciklus AC-3 esetén 415 V In-nél, 100000 ciklus AC-3e esetén 415 V In-nél
Névleges terhelés: Megszakítás nélküli az IEC 60947-4-1 szerint
Fizikai jellemzők
Csatlakozások - kapcsok: Tápáramkör: csavaros kapocs 2 kábel(ek) 1...6 mm² tömör, Tápáramkör: csavaros kapocs 2 kábel(ek) 1,5...6 mm² rugalmas érvéghüvely nélkül, Tápáramkör: csavaros kapocs 2 kábel(ek) 1...4 mm² rugalmas érvéghüvellyel
Meghúzási nyomaték: 1,7 N.m - csavaros kapcson
Rögzítési mód: 35 mm szimmetrikus DIN sín: pattintható, Panel: csavarozott (adapter lemezzel)
Szerelési helyzet: Vízszintes, Függőleges
Szélesség: 45 mm
Magasság: 89 mm
Mélység: 78,5 mm
Környezeti feltételek
Szabványok: EN/IEC 60947-2, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 No 60947-4-1, IEC/EN 60335-2-40:Annex JJ
Termék tanúsítványok: CCC, UL, CSA, EAC, LROS (Lloyds register of shipping), BV, RINA, DNV-GL, UKCA, IECEE CB Scheme
IK védettségi fokozat: IK04
IP védettségi fokozat: IP20 az IEC 60529 szerint
Klimatikus ellenállás: megfelelés IACS E10
Környezeti levegő hőmérséklete tároláshoz: -40…80 °C
Tűzállóság: 960 °C az IEC 60695-2-11 szerint
Környezeti levegő hőmérséklete üzemeltetéshez: -20…60 °C
Mechanikai robosztusság: Ütés: 30 Gn 11 ms-ig, Rezgések: 5 Gn, 5...150 Hz
Üzemeltetési magasság: <= 2000 m
