A Schneider Electric TeSys GV2DM108BD DOL kombináció motorindító különleges megoldást kínál a modern ipari motorvezérlés területén. Ez a készülék a TeSys Deca termékcsaládba tartozik, amely az ipari automatizálás megbízható eszköze már évtizedek óta. A GV2DM108BD cikkszámmal ellátott komplett motorindító kifejezetten 3 fázisú motorok indítására és védelmére készült, 1-es típusú koordinációval, nem megfordítható kivitelben.

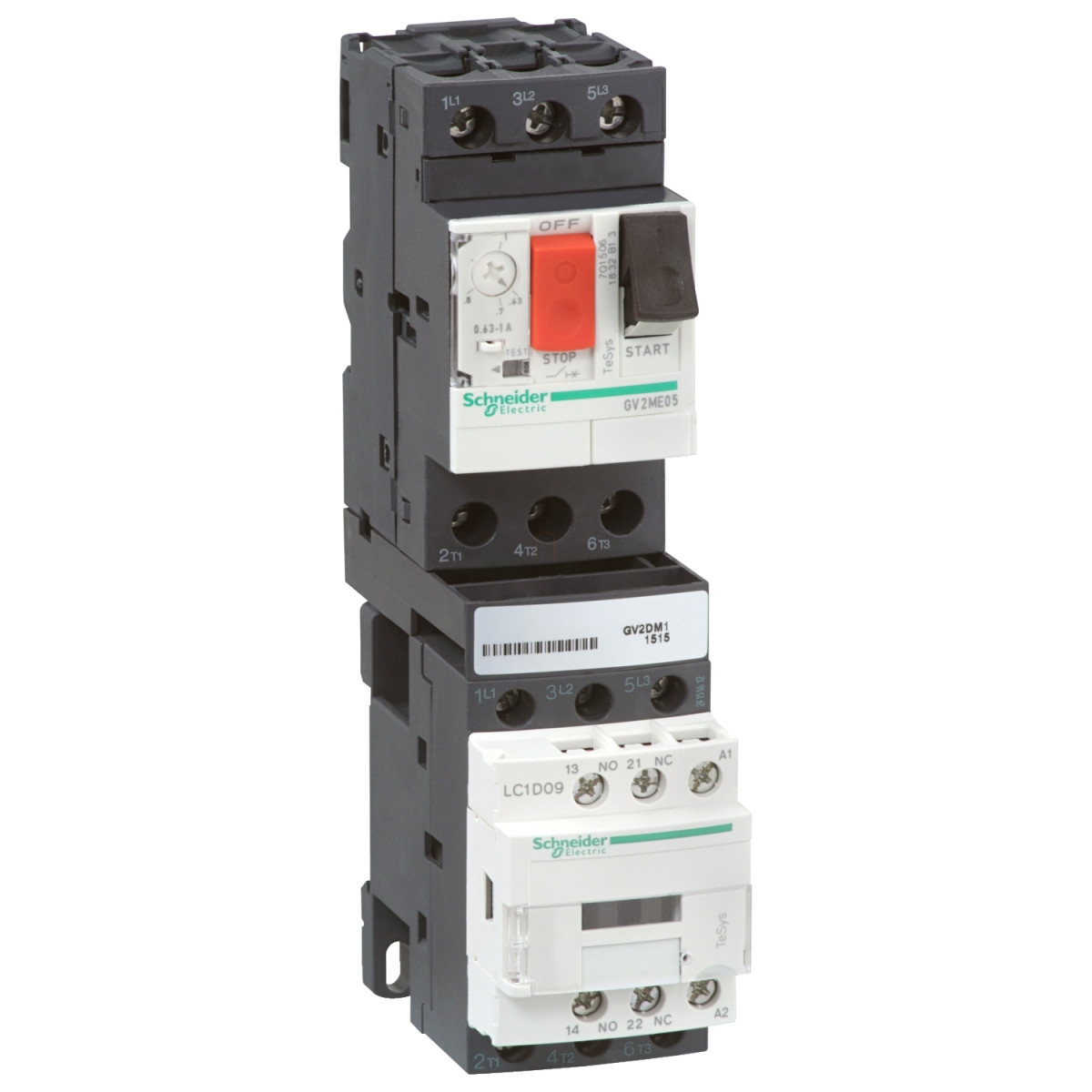

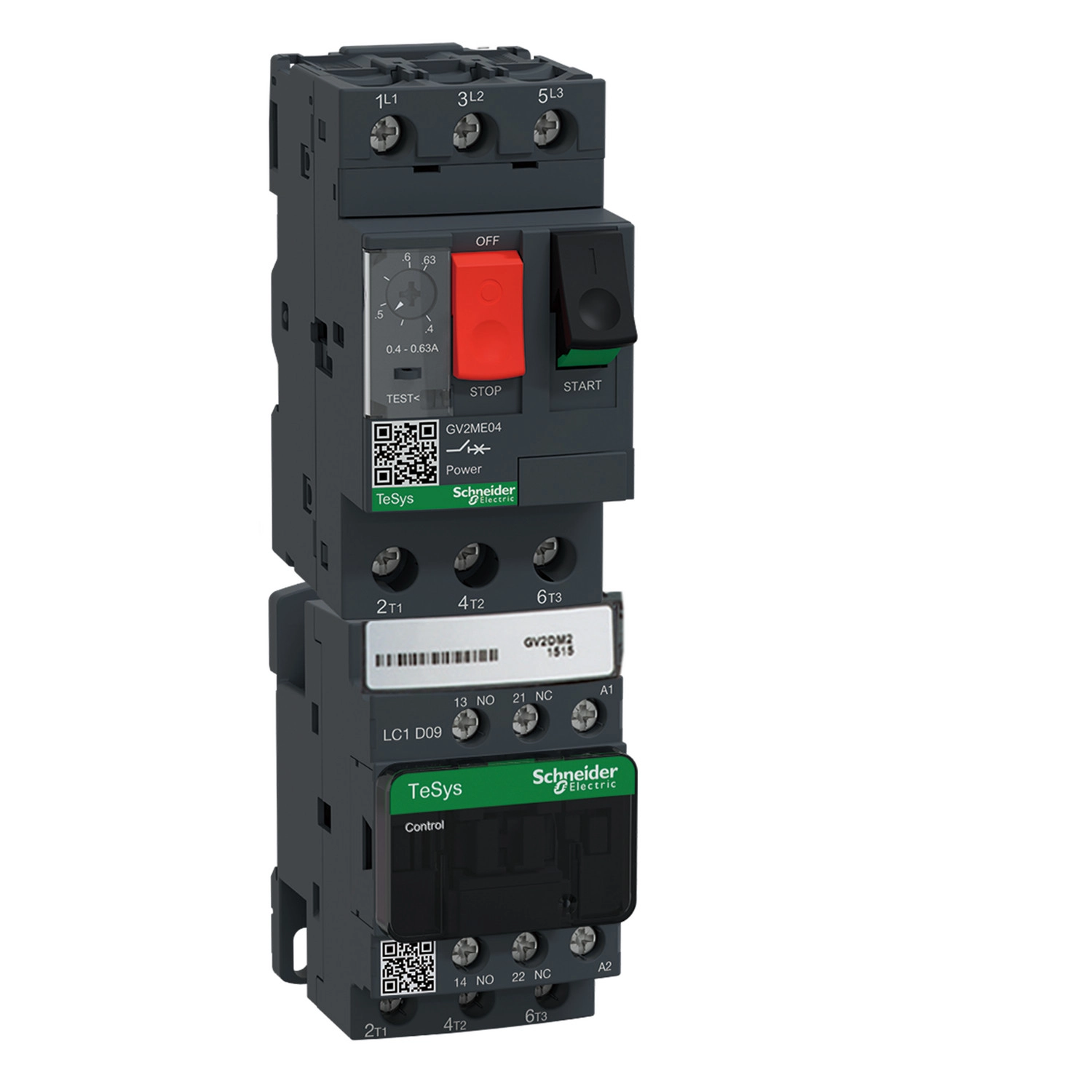

A TeSys GV2DM108BD kombináció motorindító három fontos komponenst egyesít egyetlen kompakt egységben: egy GV2ME típusú motorvédő kapcsolót, egy 3-pólusú kontaktort és egy GV2AF3 kombinációs blokkot. Ez az integrált megoldás jelentősen leegyszerűsíti a telepítést és csökkenti a helyszükségletet a kapcsolószekrényben. A készülék AC-3 felhasználási kategóriába tartozik, amely kifejezetten kalickás motorok indítására és leállítására szolgál normál üzemi körülmények között. A motorindító kompakt méretei (176,4 mm magasság, 45 mm szélesség és 99,6 mm mélység) lehetővé teszik a helytakarékos beépítést.
A GV2DM108BD motorindító különböző teljesítményű motorok működtetésére alkalmas: 1,1 kW 400/415 V AC 50/60 Hz feszültségen, 1,5 kW 400/415 V AC, 440 V AC és 500 V AC 50/60 Hz feszültségen, valamint 2,5 kW 500 V AC 50/60 Hz feszültségen. A készülék vezérlőáramköre 24 V DC feszültséggel működik, ami kompatibilis a legtöbb modern ipari vezérlőrendszerrel. A beépített termikus védelmi beállítási tartomány 2,5-4 A közötti, ami lehetővé teszi a pontos motoráram-beállítást a túlterhelés elleni védelem érdekében. A mágneses kioldási áram értéke 51 A, amely hatékony védelmet biztosít rövidzárlat esetén. A készülék szakítóképessége (Iq) 50 kA értékű 400/415 V, 440 V és 500 V feszültségen az IEC 60947-4-1 szabványnak megfelelően, ami kiváló védelmet nyújt még extrém rövidzárlati helyzetekben is.
A TeSys GV2DM108BD motorindító optimális választás olyan ipari környezetben, ahol fontos a megbízható motorvédelem, a kompakt méret és az egyszerű telepíthetőség. A Schneider Electric által gyártott készülék tökéletesen illeszkedik az ipari automatizálási rendszerekbe, és kompatibilis a cég más TeSys termékcsaládjával is. A termék 176,4 mm magassági, 45 mm szélességi és 99,6 mm mélységi méreteivel könnyen beépíthető standard DIN sínre szerelhető kapcsolószekrényekbe. A GV2DM108BD cikkszámú motorindító kombináció tökéletes választás olyan ipari alkalmazásokhoz, ahol 2,5-4 A közötti áramfelvételű háromfázisú motorokat kell biztonságosan és megbízhatóan vezérelni.
Schneider Electric TeSys - GV2DM108BD - Komplett motorindító, 1 - es típusú koordináció, 2,5…4A műszaki adatok
Alapadatok
Termékcsalád: TeSys Deca
Készülék rövid neve: GV2DM
Termék típusa: Motorindító
Motorindító típusa: Nem megfordítható
Koordináció típusa: 1-es típus
Pólusok leírása: 3P
Felhasználási kategória: AC-3
Motorteljesítmény
1,1 kW 400/415 V AC 50/60 Hz feszültségen
1,5 kW 400/415 V AC 50/60 Hz feszültségen
1,5 kW 440 V AC 50/60 Hz feszültségen
1,5 kW 500 V AC 50/60 Hz feszültségen
2,5 kW 500 V AC 50/60 Hz feszültségen
Elektromos jellemzők
Vezérlőáramkör feszültsége: 24 V DC
Mágneses kioldási áram: 51 A
Kiegészítő információk
Készülék összetétele:
1 db GV2ME típusú motorvédő kapcsoló
1 db 3-pólusú kontaktor
1 db GV2AF3 kombinációs blokk
Termikus védelmi beállítási tartomány: 2,5...4 A
Névleges szakítóképesség:
Iq 50 kA 400/415 V-on az IEC 60947-4-1 szerint
Iq 50 kA 440 V-on az IEC 60947-4-1 szerint
Iq 50 kA 500 V-on az IEC 60947-4-1 szerint
Fizikai jellemzők
Magasság: 176,4 mm
Szélesség: 45 mm
Mélység: 99,6 mm
