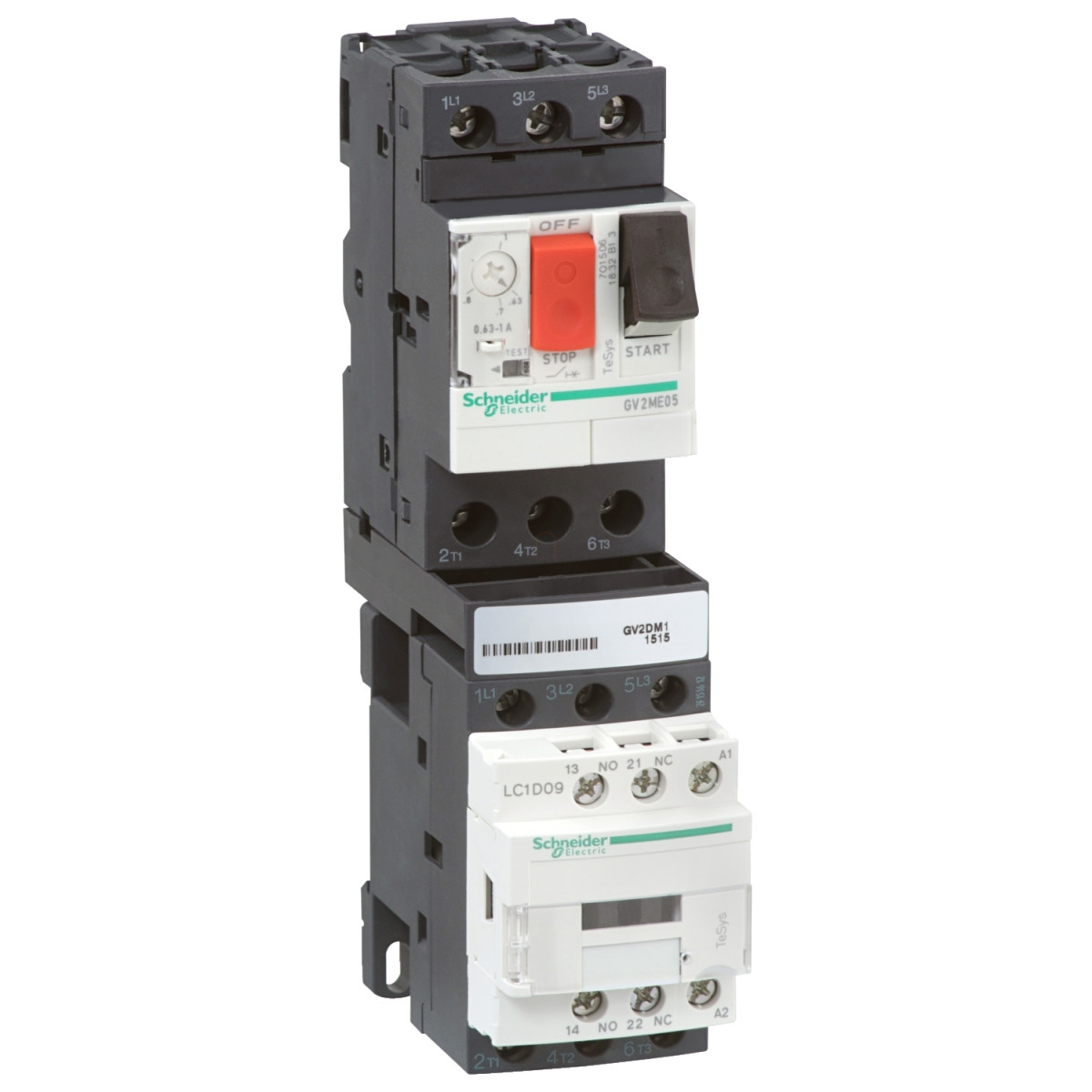

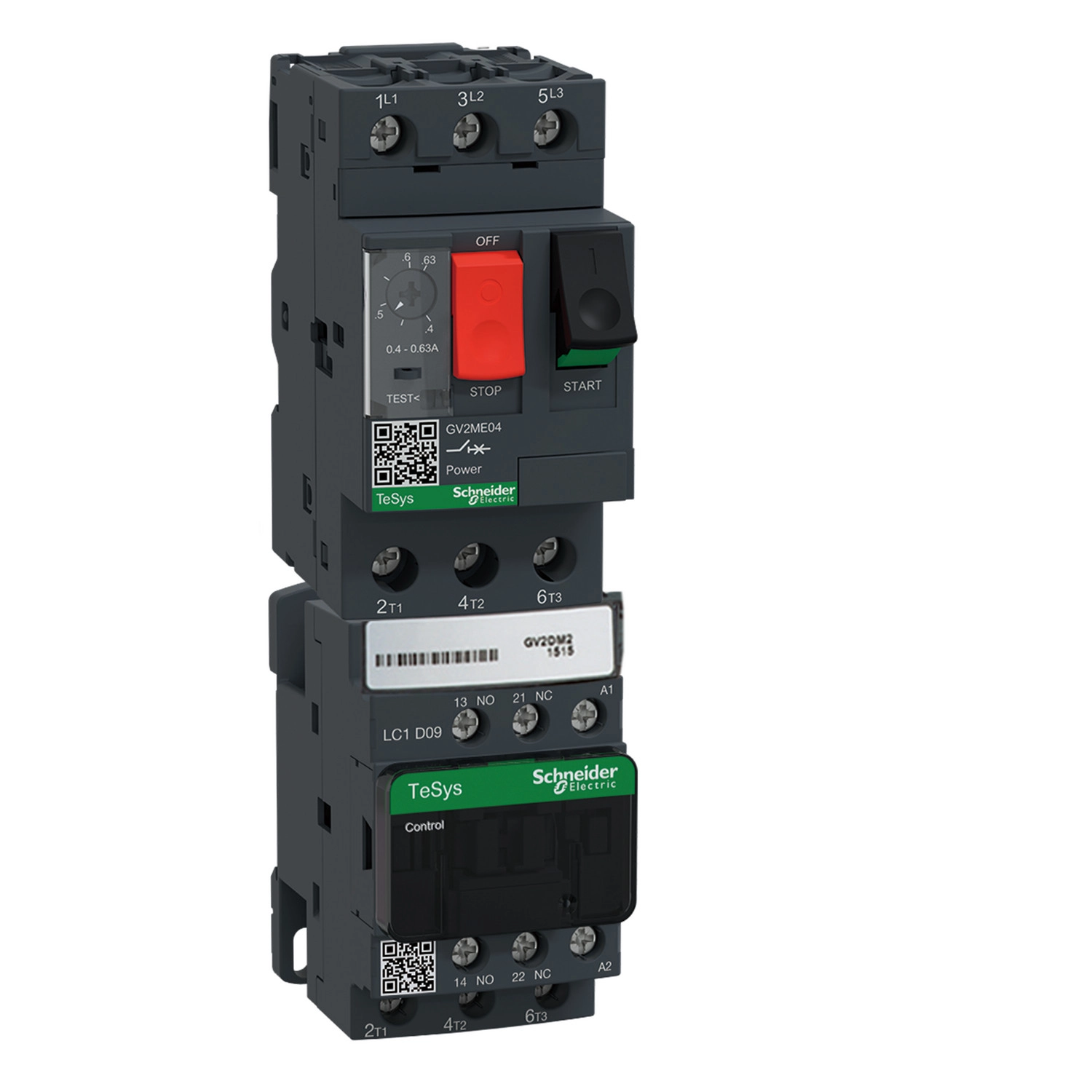

A Schneider Electric TeSys Deca GV2DM107BD egy professzionális minőségű, komplett motorindító kombináció, amely ideális megoldást nyújt az ipari motorvezérlési alkalmazásokhoz. Ez a motorindító kombináció tökéletes választás 0,75-1,1 kW teljesítményű háromfázisú motorok vezérléséhez és védelméhez.
A GV2DM107BD motorindító egy nem reverzálható (egyirányú) kivitel, amely 1-es típusú koordinációval rendelkezik az IEC szabvány szerint. A készülék 3 pólusú kialakítású, AC-3 felhasználási kategóriába tartozik, ami kifejezetten kalickás forgórészű aszinkron motorok indítására és leállítására optimalizált. A termék a TeSys Deca termékcsalád része, amely a Schneider Electric megbízható ipari vezérlő megoldásainak egyik kulcsfontosságú eleme.
A motorindító kombináció három fő alkotóelemből áll: egy GV2AF3 kombináció blokkból, egy 3-pólusú kontaktorból, valamint egy GV2ME típusú motorvédő megszakítóból. Ez a kompakt egység hatékony motorvédelmet biztosít, amelyben a termikus védelmi tartomány 1,6-2,5 A között állítható be. A mágneses kioldóáram 33,5 A, míg a névleges megszakítóképesség (Iq) 50 kA 400/415 V, 440 V és 500 V feszültségeken, az IEC 60947-4-1 szabványnak megfelelően.
A készülék vezérlőáramköre 24 V DC feszültséggel működik, ami kompatibilis a legtöbb modern ipari vezérlőrendszerrel. Teljesítmény szempontjából a GV2DM107BD alkalmas 0,75 kW teljesítményű motorok vezérlésére 400/415 V AC 50/60 Hz, illetve 440 V AC 50/60 Hz hálózatokon, valamint 1,1 kW teljesítményű motorok vezérlésére 440 V AC 50/60 Hz és 500 V AC 50/60 Hz hálózatokon.
A GV2DM107BD kompakt kialakításának köszönhetően minimális helyet foglal a kapcsolószekrényben. Méretei: 176,4 mm magasság, 45 mm szélesség és 99,6 mm mélység. A termék egyszerűen és gyorsan telepíthető, ezáltal csökkentve a szerelési időt és költségeket. A motorindító műszaki rajzok és dokumentáció segítségével könnyen illeszthető különböző kapcsolószekrény konfigurációkba, így ideális választás mind új rendszerek kiépítéséhez, mind meglévő rendszerek korszerűsítéséhez.
Schneider Electric TeSys - GV2DM107BD - Komplett motorindító, 1 - es típusú koordináció, 1,6…2,5A műszaki adatok
Főbb jellemzők
Termékcsalád: TeSys Deca
Eszköz rövid neve: GV2DM
Termék típusa: Motorindító
Motorindító típus: Nem reverzáló
Koordináció típusa: 1-es típus
Pólusok száma: 3P
Felhasználási kategória: AC-3
Teljesítmény jellemzők
Motorteljesítmény: 0,75 kW 400/415 V AC 50/60 Hz esetén
0,75 kW 440 V AC 50/60 Hz esetén
1,1 kW 440 V AC 50/60 Hz esetén
1,1 kW 500 V AC 50/60 Hz esetén
Vezérlő áramkör feszültsége: 24 V DC
Mágneses kioldóáram: 33,5 A
Kiegészítő információk
Eszköz összetétele: 1 GV2AF3 kombináció blokk
1 3-pólusú kontaktor
1 GV2ME típusú motorvédő megszakító
Termikus védelmi beállítási tartomány: 1,6...2,5 A
Névleges megszakítóképesség: Iq 50 kA 400/415 V esetén, IEC 60947-4-1 szerint
Iq 50 kA 440 V esetén, IEC 60947-4-1 szerint
Iq 50 kA 500 V esetén, IEC 60947-4-1 szerint
Méretek és súly
Magasság: 176,4 mm
Szélesség: 45 mm
Mélység: 99,6 mm
