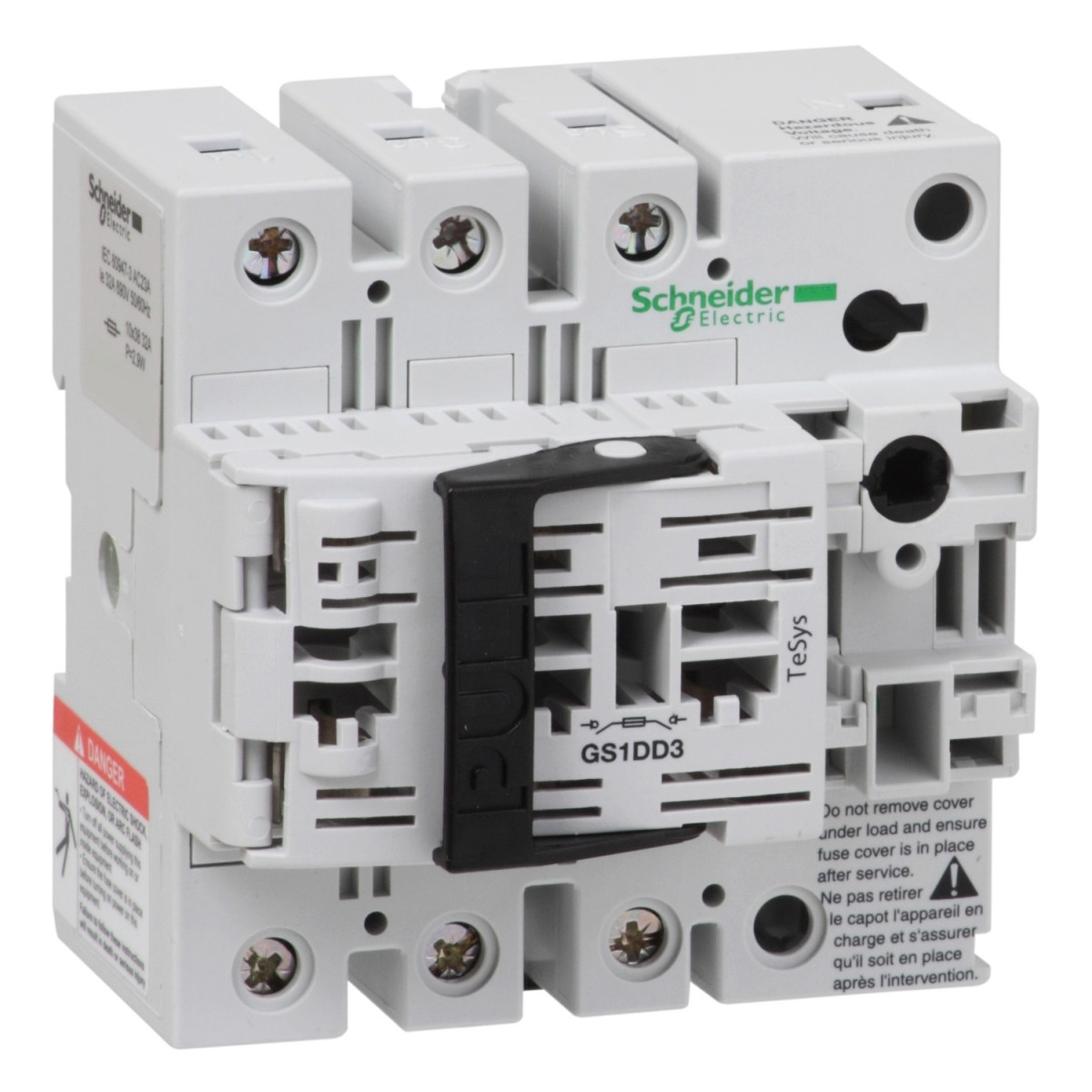

A Schneider Electric TeSys GS1DD3 egy 3 pólusú, 3NO konfigurációjú, 32A terhelhetőségű biztosítóbetétes megszakító szakaszoló, amely kiváló megoldást nyújt ipari alkalmazásokhoz és elektromos rendszerek védelméhez. Ez a kompakt kivitelű eszköz a TeSys GS termékcsalád része, amely világszerte ismert megbízhatóságáról és sokoldalúságáról.
A GS1DD3 készülék 10x38mm méretű NFC típusú biztosítékokat fogad be, amely univerzális kompatibilitást biztosít. A készülék 32A konvencionális szabad levegőben mért hőáramot (Ith) képes kezelni 40°C környezeti hőmérsékleten. Névleges üzemi árama (Ie) változó, alkalmazástól függően: AC-23A és AC-23B kategóriákban 32A 400V-on, 500V-on és 690V-on, míg DC-23A és DC-23B kategóriákban 20A 440V-on, két pólust sorba kötve fázisonként. A sokrétű működési képesség lehetővé teszi a különböző hálózati környezetekben való alkalmazást, legyen szó akár AC vagy DC hálózatokról, 50/60 Hz frekvencián.
A TeSys GS1DD3 különböző teljesítményszinteken is megállja a helyét: 15 kW 400V-on, 18,5 kW 500V-on és 25 kW 690V-on. A készülék kiemelkedő műszaki jellemzői közé tartozik a 8 kV névleges lökőfeszültség-állóság (Uimp), valamint a 800V AC névleges szigetelési feszültség (Ui) 50/60 Hz frekvencián. A berendezés 320A bekapcsolási kapacitással és 256A megszakítási kapacitással rendelkezik 400V AC-23B kategóriában, valamint 5,5 kA rövidzárlati szilárdsággal. Az [Icm] névleges rövidzárlati bekapcsolási kapacitás 100 kA 400V-on, gG biztosítékokkal védve. Ez a magas szintű védelem biztosítja, hogy a készülék megfelelően reagáljon még extrém elektromos feltételek esetén is.
A termék sokféle szerelési lehetőséget kínál: felszerelhető lemezre vagy sínre, és különböző működtető fogantyúkkal rendelkezhet, például közvetlen frontális, külső bal oldali, külső jobb oldali vagy külső frontális kivitelben. A csatlakozásokat csavaros kapcsok biztosítják, amelyek 2,5-16 mm² rugalmas vezetékeket fogadnak, és a javasolt meghúzási nyomaték 3 N.m. A készülék mechanikai tartóssága 20000 ciklus, míg elektromos tartóssága AC-23A és AC-23B kategóriákban 1500 ciklus, DC-23A és DC-23B kategóriákban pedig 300 ciklus.
A Schneider Electric TeSys GS1DD3 megfelel az IEC 60947-3 szabványnak, rendelkezik CE tanúsítvánnyal, és IP20 védettségi fokozattal (kapocsfedéllel). Működési hőmérséklet-tartománya -20°C és 70°C között van, míg tárolási hőmérséklet-tartománya -40°C és 80°C között. A készülékház tűzállósága 960°C az IEC 60695-2-1 szabványnak megfelelően. Méreteit tekintve a magassága 98 mm, szélessége 96 mm, mélysége 112 mm.
Schneider Electric TeSys - GS1DD3 - Biztosítóbetétes megszakító szakaszoló műszaki adatok
Főbb jellemzők
Termékcsalád: TeSys
Terméknév: TeSys GS
Eszköz rövid neve: GS1 DD
Termék vagy alkatrész típusa: Biztosítóbetétes megszakító-szakaszoló
Eszköz alkalmazása: Védelem
Pólusok és érintkezők
Pólusok leírása: 3P
Védett pólusok leírása: 3t
Érintkezők típusa és összetétele: 3 NO
Elektromos jellemzők
Konvencionális szabad levegőben mért hőáram [Ith]: 32 A (40 °C-on)
Névleges üzemi áram [Ie]:
20 A 440 V-on 2 pólus sorba kötve fázisonként DC-23A
20 A 440 V-on 2 pólus sorba kötve fázisonként DC-23B
32 A 400 V-on AC-23A
32 A 400 V-on AC-23B
32 A 500 V-on AC-23A
32 A 500 V-on AC-23B
32 A 690 V-on AC-23A
32 A 690 V-on AC-23B
Biztosíték típusa: NFC
Biztosíték mérete: 10 x 38 mm
Hálózat típusa: AC, DC
Hálózati frekvencia: 50/60 Hz
Kiegészítő adatok
Működtető fogantyú típusa: Közvetlen frontális, Külső bal oldali, Külső jobb oldali, Külső frontális
Szerelési támogatás: Lemez, Sín
Névleges szigetelési feszültség [Ui]: 800 V AC 50/60 Hz
Névleges lökőfeszültség-állóság [Uimp]: 8 kV
Névleges üzemi teljesítmény W-ban: 15 kW 400 V-on, 18,5 kW 500 V-on, 25 kW 690 V-on
Bekapcsolási kapacitás: 320 A 400 V-on AC-23B
Megszakítási kapacitás: 256 A 400 V-on (AC-23B)
Rövidzárlati szilárdság: 5,5 kA
Mechanikai tartósság: 20000 ciklus
Elektromos tartósság: 1500 ciklus AC-23A, 1500 ciklus AC-23B, 300 ciklus DC-23A, 300 ciklus DC-23B
Csatlakozások - kapcsok: Áramkör: csavaros kapcsok 2,5...16 mm² rugalmas
Névleges rövidzárlati bekapcsolási kapacitás [Icm]: 100 kA 400 V-on gG biztosítékokkal védve
Meghúzási nyomaték: Áramkör: 3 N.m - csavaros kapcsokon
Környezet
Szabványok: IEC 60947-3
Terméktanúsítványok: CE
Védő kezelés: TH
IP védettségi fokozat: IP20 az IEC 60529 szerint (kapocsfedéllel)
Környezeti levegő hőmérséklete üzemelés során: -20...70 °C
Környezeti levegő hőmérséklete tároláskor: -40...80 °C
Tűzállóság: 960 °C készülékház az IEC 60695-2-1 szerint
Méretek
Magasság: 98 mm
Szélesség: 96 mm
Mélység: 112 mm
Nettó súly: 0,46 kg
