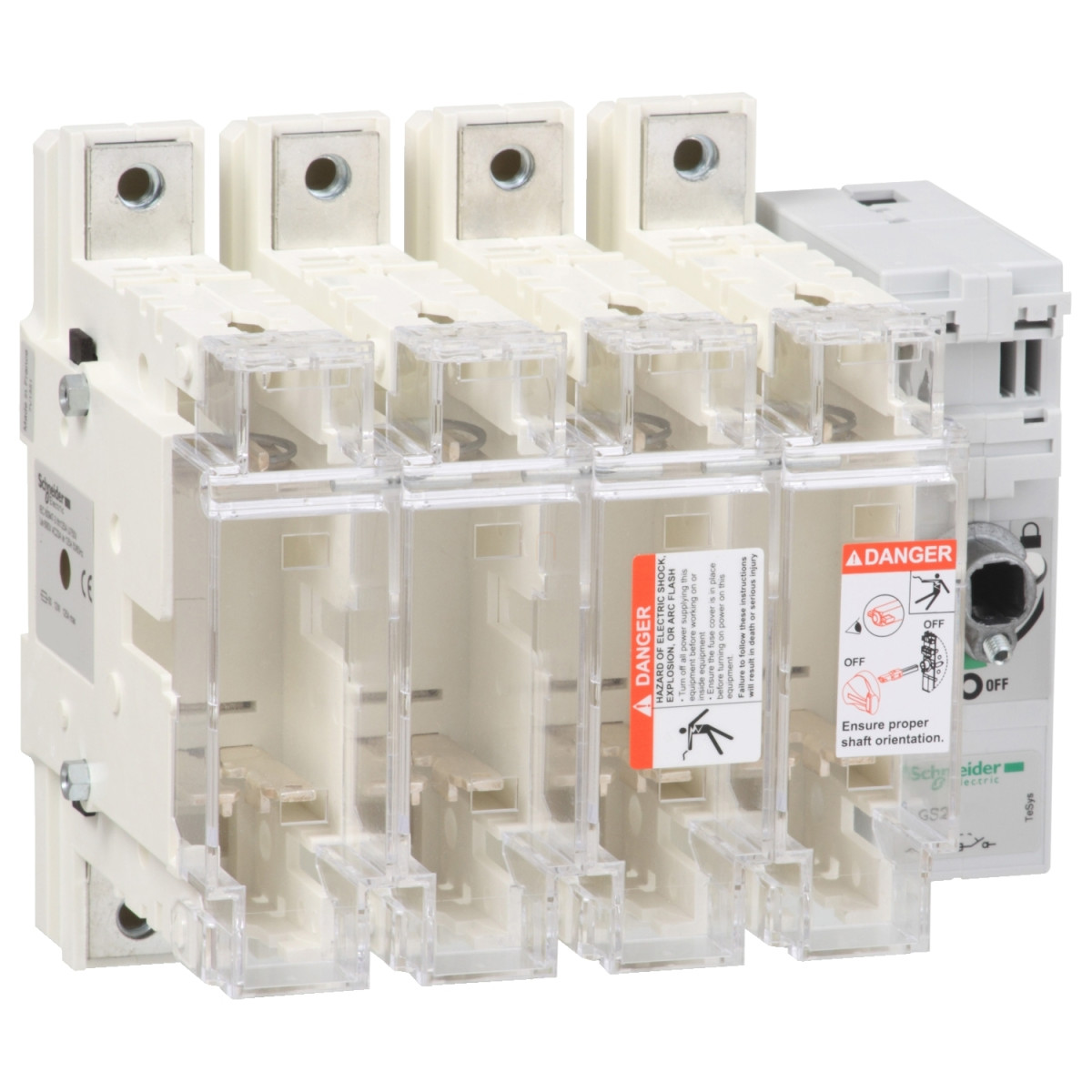

A Schneider Electric TeSys GS sorozatú GS2N4 biztosítóbetétes megszakító szakaszoló egy kiváló minőségű, 4 pólusú, 250 A névleges áramerősségű kapcsolóberendezés, amely DIN típusú, 1-es méretű biztosítékkal működik. Ez a kompakt, de nagy teljesítményű eszköz ideális választás ipari és kereskedelmi alkalmazásokban, ahol megbízható áramköri védelem és kapcsolási funkció szükséges.
A TeSys GS2N4 modell rendkívül sokoldalú felhasználási lehetőségeket kínál, hiszen mind AC, mind DC hálózatokban alkalmazható. A 250 A konvencionális szabad levegős termikus áram (40°C-on) és a 750 V névleges szigetelési feszültség lehetővé teszi a különböző feszültségszintű rendszerekben való alkalmazást. A kapcsoló AC-23A és AC-23B kategóriában egyaránt 250 A névleges üzemi áramot biztosít 400 V, 500 V és 690 V feszültségszinteken, míg DC-23A és DC-23B kategóriákban 200 A-t 440 V-on, 2 pólus soros kapcsolásával fázisonként. Ez a rugalmasság különösen értékes olyan környezetben, ahol változatos terhelési feltételekkel kell számolni.
A Schneider Electric TeSys GS2N4 szakaszoló kiemelkedő műszaki paraméterekkel rendelkezik. 8 kV névleges lökőfeszültség-állóság és 32,5 kA rövidzárlati szilárdság jellemzi. A kapcsolási képesség 2500 A 400 V AC-23B esetén, míg a megszakítási képesség 2000 A 400 V AC-23B üzemmódban. A 100 kA bekapcsolási rövidzárlati képesség (Icm) 400 V-on, gG biztosítékokkal védve tovább növeli a rendszer megbízhatóságát. A névleges üzemi teljesítmény 132 kW 400 V-on, 160 kW 500 V-on és 220 kW 690 V-on, ami széles teljesítménytartományú motorok és egyéb berendezések kapcsolására teszi alkalmassá. A mechanikai tartósság 10000 kapcsolási ciklus, míg az elektromos tartósság AC-23A és AC-23B kategóriákban 1000 ciklus, DC-23A és DC-23B esetén 200 ciklus. Ez a tartósság hosszú távú, megbízható működést garantál ipari környezetben is.
A TeSys GS2N4 szakaszoló szerelése és telepítése rugalmas lehetőségeket kínál. Kezelőfogantyúja lehet külső homlokoldali vagy külső jobb oldali kialakítású. A csatlakozási lehetőségek változatosak: a tápáramkör csatlakoztatható 32 mm²-es sínekkel vagy 95-240 mm²-es gyűrűs csatlakozókkal. A szerelvény lapos felületre szerelhető, méretei (195 mm magasság, 294 mm szélesség, 146 mm mélység) kompakt elhelyezést tesznek lehetővé a kapcsolószekrényben. Az IP20-as védettségi szint (IEC 60529 szerint, sorkapocs burkolattal) megfelelő védelmet biztosít a telepítési környezetben. A berendezés -20°C és +70°C közötti üzemi hőmérséklettartományban használható, ami szélsőséges ipari körülmények között is megbízható működést biztosít. A Schneider Electric TeSys GS2N4 szakaszoló az IEC 60947-3 szabványnak megfelelően készül és CE tanúsítvánnyal rendelkezik, így tökéletesen alkalmazható az európai piacon.
Schneider Electric TeSys GS - GS2N4 - Biztosítóbetétes megszakító szakaszoló műszaki adatok
Általános adatok
Termékcsalád: TeSys
Terméknév: TeSys GS
Készülék rövid neve: GS2N
Termék vagy komponens típusa: Kapcsoló-megszakító-biztosíték
Pólusok leírása: 4P
Védett pólusok leírása: 4t
Érintkezők típusa és összetétele: 4 NO
Elektromos jellemzők
[Ith] konvencionális szabad levegős hőáram: 250 A (40°C-on)
[Ie] névleges üzemi áram: 200 A 440 V-on 2 pólus soros kapcsolásával fázisonként DC-23A, 200 A 440 V-on 2 pólus soros kapcsolásával fázisonként DC-23B, 250 A 400 V AC-23A, 250 A 400 V AC-23B, 250 A 500 V AC-23A, 250 A 500 V AC-23B, 250 A 690 V AC-23A, 250 A 690 V AC-23B
Biztosíték típusa: DIN
Biztosíték mérete: 1
Hálózat típusa: DC, AC
Hálózati frekvencia: 50/60 Hz
[Ui] névleges szigetelési feszültség: 750 V AC 50/60 Hz
[Uimp] névleges lökőfeszültség-állóság: 8 kV
Névleges üzemi teljesítmény W-ban: 132 kW 400 V-on, 160 kW 500 V-on, 220 kW 690 V-on
Bekapcsolási képesség: 2500 A 400 V AC-23B
Megszakítási képesség: 2000 A 400 V (AC-23B)
Rövidzárlati szilárdság: 32,5 kA
[Icm] névleges rövidzárlati bekapcsolási képesség: 100 kA 400 V-on gG biztosítékokkal védve
Elektromos tartósság: 1000 ciklus AC-23A, 1000 ciklus AC-23B, 200 ciklus DC-23A, 200 ciklus DC-23B
Kiegészítő jellemzők
Kezelőfogantyú típusa: Külső homlokoldali, Külső jobb oldali
Szerelési alap: Lap
Mechanikai tartósság: 10000 ciklus
Csatlakozások - sorkapcsok: Tápáramkör: sínek 32 mm², Tápáramkör: gyűrűs csatlakozók 95...240 mm²
Meghúzási nyomaték: Tápáramkör: 25 N.m
Környezeti feltételek
Szabványok: IEC 60947-3
Terméktanúsítványok: CE
IP védettségi fokozat: IP20 az IEC 60529 szerint (sorkapocs burkolattal)
Üzemi környezeti hőmérséklet: -20...70 °C
Tárolási környezeti hőmérséklet: -40...80 °C
Tűzállóság: 850 °C biztosíték burkolat az IEC 60695-2-1 szerint, 960 °C test az IEC 60695-2-1 szerint
Méretek és súly
Magasság: 195 mm
Szélesség: 294 mm
Mélység: 146 mm
