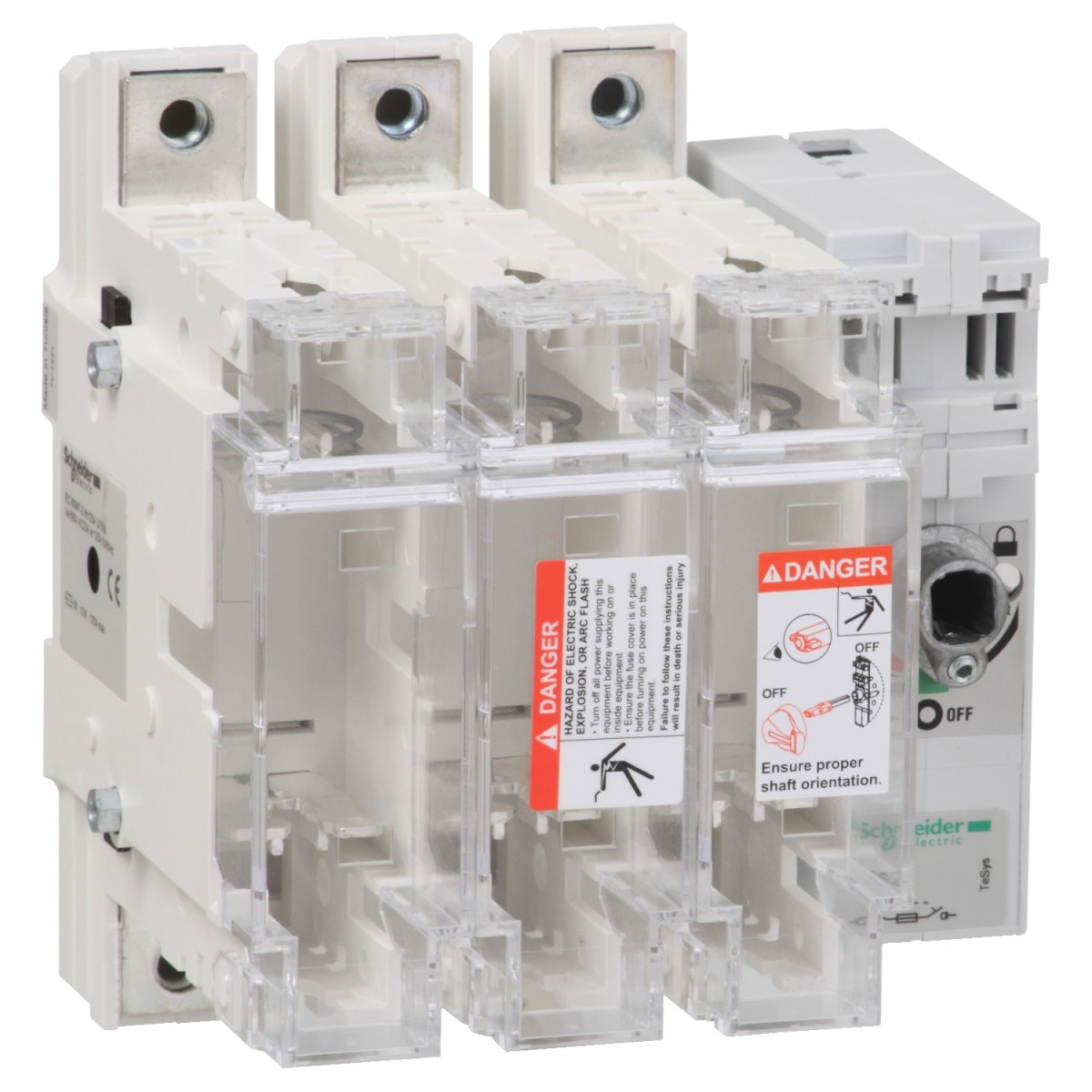

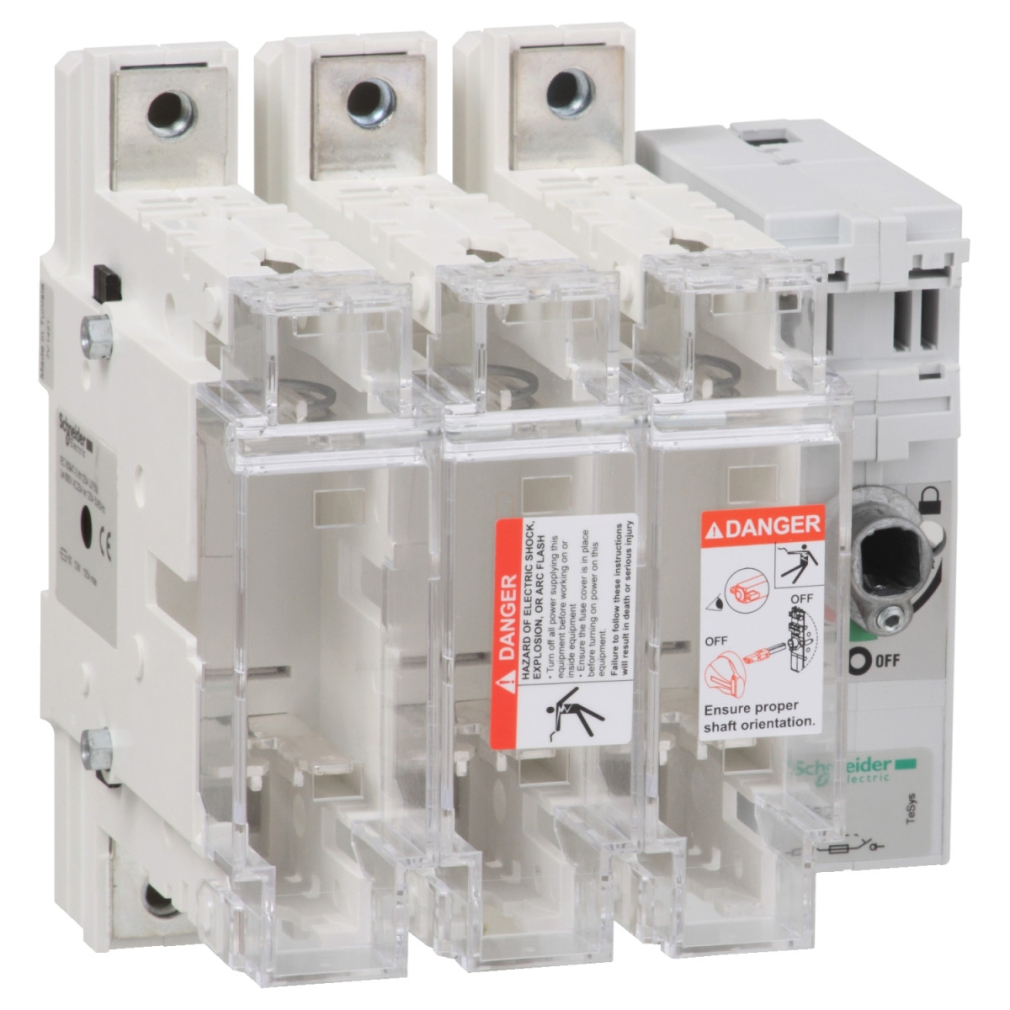

A Schneider Electric TeSys GS sorozatba tartozó GS2N3 típusú biztosítóbetétes megszakító szakaszoló egy rendkívül megbízható ipari villamos kapcsolóeszköz, amely ideális választás 250 A névleges áramerősségű alkalmazásokhoz. Ez a 3 pólusú készülék DIN típusú, 1-es méretű biztosítékokkal működik, és tökéletes megoldást kínál az áramkörök biztonságos leválasztására és védelmére ipari környezetben.
A TeSys GS2N3 szakaszoló kiemelkedő műszaki paraméterekkel rendelkezik. A hagyományos szabad levegőn mért termikus áramerőssége [Ith] 40°C-on 250 A. Névleges üzemi árama [Ie] AC-23A és AC-23B kategóriában 400 V-on 250 A, 500 V-on szintén 250 A, és még 690 V-on is eléri a 250 A-t. DC alkalmazásoknál 440 V-on, fázisonként 2 pólus sorba kapcsolásával 200 A DC-23A és DC-23B kategóriában. Ez a sokoldalúság lehetővé teszi, hogy különböző feszültségszinteken és mind AC, mind DC hálózatokban is használható legyen, 50/60 Hz-es hálózati frekvencián.
A készülék további műszaki jellemzői között szerepel a 750 V-os névleges szigetelési feszültség [Ui], 8 kV-os lökőfeszültség-állóság [Uimp], valamint a figyelemre méltó névleges üzemi teljesítmény, amely 400 V-on 132 kW, 500 V-on 160 kW, 690 V-on pedig eléri a 220 kW-ot. A bekapcsolási képesség 400 V AC-23B esetén 2500 A, míg a megszakítási képesség ugyanezen a feszültségen 2000 A. A rövidzárlati ellenállóképessége 32,5 kA, ami kiváló védelmet biztosít hibák esetén. A gG biztosítékokkal védve a [Icm] névleges rövidzárlati bekapcsolóképessége elérheti a 100 kA-t is 400 V-on. A mechanikai élettartam 10000 ciklus, az elektromos élettartam pedig AC-23A és AC-23B kategóriában 1000 ciklus, míg DC-23A és DC-23B kategóriában 200 ciklus. Ezek az értékek kimagasló tartósságot és hosszú élettartamot garantálnak még intenzív használat mellett is.
A TeSys GS2N3 szakaszoló kezelése rugalmasan megoldható, hiszen külső jobb oldali vagy külső frontális működtető fogantyúval is rendelkezhet. A készülék lapra szerelhető, és csatlakoztatási lehetőségei között szerepel a 32 mm²-es sínes, valamint 95-240 mm²-es gyűrűs saruk használata is. A csatlakozások rögzítéséhez 25 Nm nyomatékot kell alkalmazni. A szakaszoló méretei kompaktak, magassága 195 mm, szélessége 234 mm, mélysége pedig 146 mm, nettó tömege mindössze 3,2 kg.
A Schneider Electric GS2N3 szakaszoló megfelel az IEC 60947-3 szabványnak, és CE tanúsítvánnyal rendelkezik. Védettségi szintje (kapocsfedéllel) IP20 az IEC 60529 szerint. Működési hőmérséklet-tartománya -20°C és +70°C között van, míg tárolási hőmérséklet-tartománya -40°C és +80°C között. A készülék tűzállósági jellemzői is kiemelkedőek: a biztosítékfedél 850°C-os, a ház pedig 960°C-os hőmérsékletnek is ellenáll az IEC 60695-2-1 szabvány szerint. Ezek a tulajdonságok biztosítják, hogy a Schneider Electric TeSys GS2N3 biztosítóbetétes megszakító szakaszoló megbízhatóan működjön még a legzordabb ipari környezetben is.
Schneider Electric TeSys GS - GS2N3 - Biztosítóbetétes megszakító szakaszoló műszaki adatok
Főbb jellemzők
Sorozat: TeSys
Terméknév: TeSys GS
Készülék rövid neve: GS2N
Termék vagy komponens típusa: Biztosítóbetétes megszakító szakaszoló
Pólusok leírása: 3P
Védett pólusok leírása: 3t
Érintkezők típusa és összetétele: 3 NO
Elektromos jellemzők
Hagyományos szabad levegőn mért termikus áramerősség [Ith]: 250 A (40 °C-on)
Névleges üzemi áram [Ie]: 200 A 440 V-on 2 pólus sorba kapcsolva fázisonként DC-23A
200 A 440 V-on 2 pólus sorba kapcsolva fázisonként DC-23B
250 A 400 V-on AC-23A
250 A 400 V-on AC-23B
250 A 500 V-on AC-23A
250 A 500 V-on AC-23B
250 A 690 V-on AC-23A
250 A 690 V-on AC-23B
Biztosíték típusa: DIN
Biztosíték mérete: 1
Hálózat típusa: DC, AC
Hálózati frekvencia: 50/60 Hz
Névleges szigetelési feszültség [Ui]: 750 V AC 50/60 Hz
Névleges lökőfeszültség-állóság [Uimp]: 8 kV
Névleges üzemi teljesítmény W-ban: 132 kW 400 V-on
160 kW 500 V-on
220 kW 690 V-on
Bekapcsolási képesség: 2500 A 400 V-on AC-23B
Megszakítási képesség: 2000 A 400 V-on (AC-23B)
Rövidzárlati ellenállóképesség: 32,5 kA
Névleges rövidzárlati bekapcsolóképesség [Icm]: 100 kA 400 V-on gG biztosítékokkal védve
Mechanikai jellemzők
Működtető fogantyú típusa: Külső jobb oldali, Külső frontális
Szerelési támasz: Lap
Mechanikai élettartam: 10000 ciklus
Elektromos élettartam: 1000 ciklus AC-23A
1000 ciklus AC-23B
200 ciklus DC-23A
200 ciklus DC-23B
Csatlakozások - kapcsok: Áramkör: sínek 32 mm²
Áramkör: gyűrűs saruk 95...240 mm²
Meghúzási nyomaték: Áramkör: 25 N.m
Környezeti jellemzők
Szabványok: IEC 60947-3
Termék tanúsítványok: CE
IP védettségi fokozat: IP20 az IEC 60529 szerint (kapocsfedéllel)
Környezeti működési hőmérséklet: -20...70 °C
Környezeti tárolási hőmérséklet: -40...80 °C
Tűzállóság: 850 °C biztosítékfedél az IEC 60695-2-1 szerint
960 °C ház az IEC 60695-2-1 szerint
Méretek és tömeg
Magasság: 195 mm
Szélesség: 234 mm
Mélység: 146 mm
Nettó tömeg: 3,2 kg
